Montaż grzejnika łazienkowego: Drabinka krok po kroku uniknij błędów!

Samodzielny montaż grzejnika łazienkowego typu drabinka może wydawać się skomplikowany, ale z odpowiednią wiedzą i narzędziami jest to zadanie w pełni wykonalne dla każdego majsterkowicza. W tym kompleksowym poradniku przeprowadzę Cię krok po kroku przez cały proces, od wyboru odpowiedniego typu podłączenia, przez montaż mechaniczny i hydrauliczny, aż po bezpieczne podłączenie grzałki elektrycznej i uruchomienie instalacji. Dowiesz się, jak uniknąć typowych błędów, aby Twój grzejnik działał prawidłowo i bezpiecznie przez długie lata.

Zanim przystąpimy do właściwego montażu grzejnika, musimy podjąć kilka kluczowych decyzji, które wpłyną na jego funkcjonalność i sposób instalacji. To właśnie na tym etapie określamy, w jaki sposób nasz grzejnik będzie dostarczał ciepło do łazienki czy będzie to klasyczne podłączenie do centralnego ogrzewania, niezależne zasilanie elektryczne, czy może elastyczne rozwiązanie łączące oba te systemy.

Grzejniki drabinkowe oferują trzy główne konfiguracje pracy, które warto rozważyć w zależności od Twoich potrzeb. Pierwsza to konfiguracja wodna, gdzie grzejnik jest podłączony wyłącznie do instalacji centralnego ogrzewania (C.O.). Działa on wtedy sezonowo, w rytm pracy kotłowni. Druga opcja to grzejnik elektryczny wyposażony w grzałkę i napełniony specjalnym płynem, działa niezależnie od C.O. przez cały rok. Trzecia, najbardziej elastyczna, to konfiguracja wodno-elektryczna (mieszana), która łączy zalety obu poprzednich, pozwalając na dogrzewanie i suszenie ręczników nawet poza sezonem grzewczym.

Podłączenie grzejnika wyłącznie do instalacji centralnego ogrzewania jest klasycznym i ekonomicznym rozwiązaniem. Grzejnik działa wtedy w ramach systemu grzewczego budynku, dostarczając ciepło do łazienki tylko w sezonie grzewczym. To dobry wybór, jeśli nie potrzebujesz dodatkowego źródła ciepła poza tym okresem.

Grzejnik wyłącznie elektryczny to świetna alternatywa dla tych, którzy cenią sobie niezależność. Wyposażony w grzałkę i napełniony specjalnym płynem, działa przez cały rok, niezależnie od tego, czy centralne ogrzewanie jest włączone. To idealne rozwiązanie do dogrzewania łazienki w chłodniejsze dni poza sezonem grzewczym lub w budynkach bez dostępu do C.O.

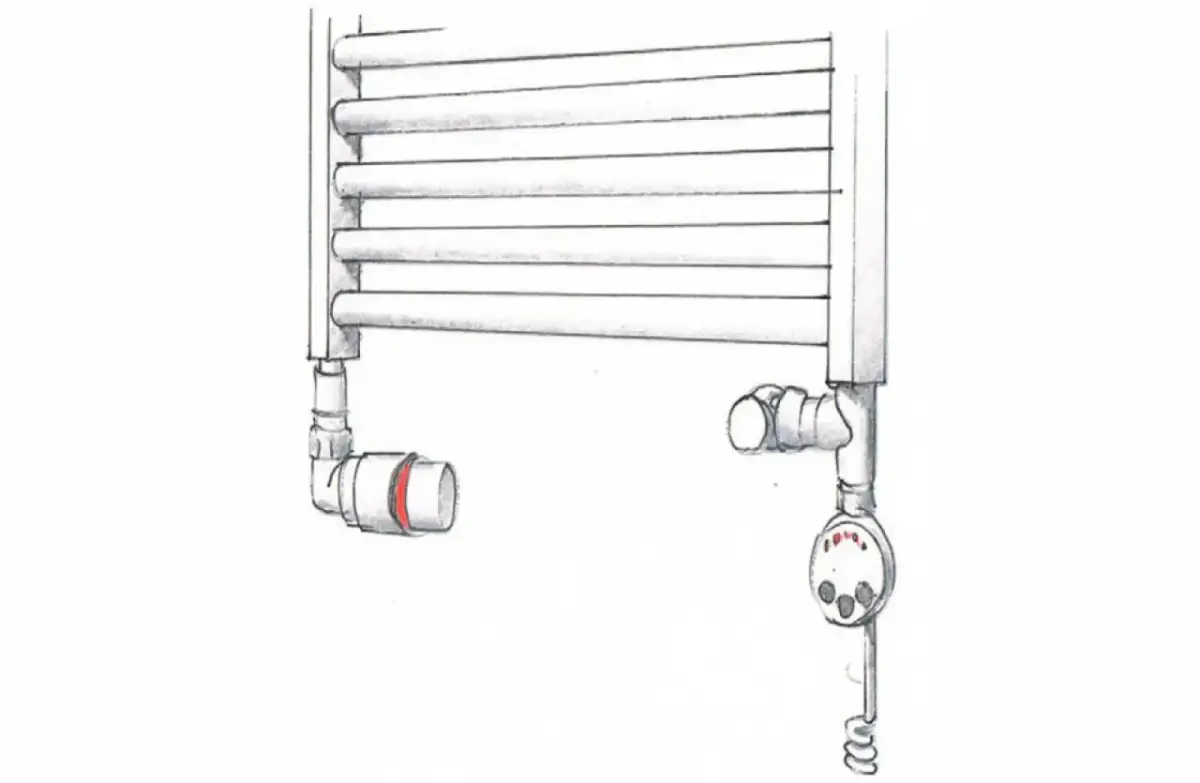

Moim zdaniem, rozwiązanie wodno-elektryczne, czyli grzejnik podłączony zarówno do C.O., jak i wyposażony w grzałkę elektryczną, jest najbardziej uniwersalne. Daje ono maksymalną elastyczność w sezonie grzewczym korzystasz z C.O., a poza nim możesz włączyć grzałkę, aby dogrzać łazienkę czy szybko wysuszyć ręczniki. To komfort, który docenisz!

Wybór optymalnego miejsca na grzejnik jest kluczowy zarówno dla jego efektywności, jak i funkcjonalności. Zazwyczaj grzejnik powinien wisieć w odległości 10-12 cm od podłogi oraz, jeśli znajduje się pod oknem, również od parapetu. Optymalna wysokość górnej krawędzi grzejnika to około 120 cm od podłogi. Taka wysokość jest ergonomiczna i pozwala na wygodne wieszanie ręczników, co jest jedną z głównych zalet grzejników drabinkowych.

Aby montaż przebiegł sprawnie i bez niespodzianek, musimy przygotować odpowiednie narzędzia i materiały. Oto lista, którą zawsze mam pod ręką:

• Grzejnik drabinkowy oczywiście, to podstawa!
• Zestaw zaworów:
  • Zawór termostatyczny (na zasilaniu) pozwala regulować temperaturę grzejnika, co przekłada się na komfort i oszczędności.
  • Zawór odcinający (na powrocie) umożliwia odcięcie grzejnika od instalacji, co jest przydatne np. podczas malowania czy serwisu.
  • Zawory mogą być proste (gdy rury wychodzą z podłogi) lub kątowe (gdy rury wychodzą ze ściany) dobierz odpowiednie do swojej instalacji.
• Odpowietrznik zazwyczaj montowany w górnej części grzejnika, niezbędny do usunięcia powietrza z instalacji.
• Zaślepki do nieużywanych otworów przyłączeniowych.
• Materiały uszczelniające gwinty:
  • Pakuły (przędza konopna) z pastą uszczelniającą tradycyjna i bardzo skuteczna metoda, wymaga nieco wprawy.
  • Taśma teflonowa prostsza w użyciu, ale wymaga precyzyjnego nawinięcia.
• Grzałka elektryczna (opcjonalnie, do grzejnika elektrycznego lub wodno-elektrycznego).
• Klucze hydrauliczne (nastawne, płaskie) do dokręcania połączeń.
• Wiertarka udarowa do wiercenia otworów w ścianie.
• Wiertła do betonu o odpowiedniej średnicy do kołków montażowych.
• Poziomica absolutnie niezbędna do równego montażu.
• Miara zwijana i ołówek do precyzyjnego wyznaczenia punktów montażowych.
• Kołki rozporowe i wkręty do mocowania uchwytów grzejnika.
• Śrubokręty (płaski, krzyżakowy).
• Naczynie na wodę i szmatki na wypadek drobnych przecieków podczas uruchamiania.

Anatomia podłączenia: Wybierz odpowiedni typ przyłącza

Wybór odpowiedniego typu podłączenia grzejnika drabinkowego do instalacji centralnego ogrzewania to jedna z najważniejszych decyzji, która wpływa zarówno na estetykę, jak i efektywność działania. Istnieje kilka popularnych wariantów, a każdy z nich ma swoje zastosowanie w zależności od warunków instalacyjnych i preferencji użytkownika.

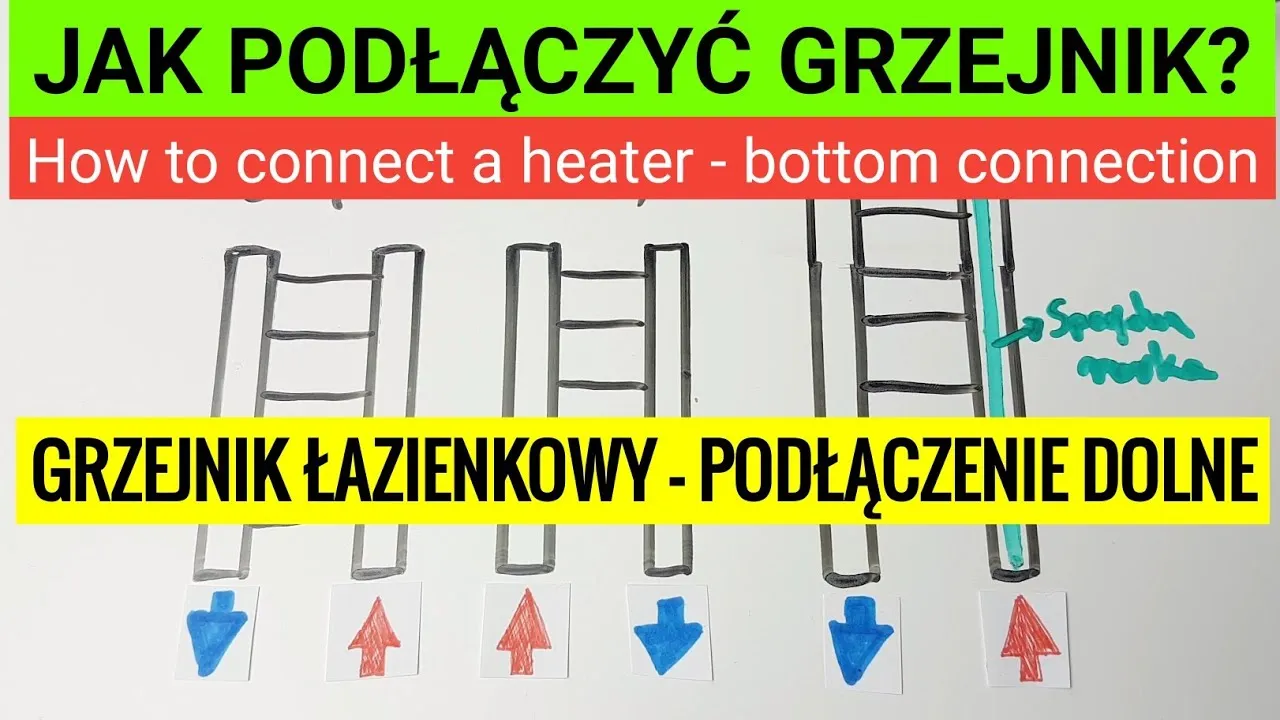

Podłączenie dolne jest obecnie najpopularniejszym i najbardziej estetycznym rozwiązaniem, szczególnie w nowym budownictwie. Rury zasilająca i powrotna wychodzą z podłogi lub ściany i są podłączone do dolnych króćców grzejnika. Dzięki temu instalacja jest mniej widoczna, co poprawia wygląd łazienki.

W podłączeniu dolnym często spotykamy się ze standardowym rozstawem 50 mm (tzw. dolne środkowe). Jest to bardzo wygodne rozwiązanie, ponieważ pozwala na łatwe ukrycie zaworów pod grzejnikiem, co dodatkowo poprawia estetykę. Warto upewnić się, czy nasz grzejnik i zawory są kompatybilne z tym standardem.

Podłączenie boczne jest często stosowane przy modernizacji starych instalacji, gdzie rury C.O. wychodzą ze ściany z boku grzejnika. W tym przypadku zasilanie podłączamy do górnego króćca po jednej stronie, a powrót do dolnego króćca po tej samej stronie. Jest to proste rozwiązanie, ale rury są bardziej widoczne.

Dla długich grzejników drabinkowych, które mają więcej niż 1,5 metra wysokości, podłączenie krzyżowe jest najbardziej efektywne. Polega ono na podłączeniu zasilania u góry po jednej stronie grzejnika, a powrotu u dołu po przeciwnej stronie. Taki układ zapewnia maksymalną efektywność i równomierny rozkład ciepła na całej powierzchni grzejnika, co jest kluczowe dla jego wydajności.

Montaż grzejnika drabinkowego krok po kroku

Przejdźmy teraz do sedna, czyli do szczegółowego przewodnika po montażu grzejnika drabinkowego. Skupimy się na podłączeniu do instalacji centralnego ogrzewania, pamiętając, że precyzja na każdym etapie jest kluczem do sukcesu.

1. Wyznaczenie miejsca i montaż uchwytów:

   Zacznij od precyzyjnego wyznaczenia miejsca montażu grzejnika. Pamiętaj o wcześniej ustalonych odległościach od podłogi i parapetu. Przyłóż grzejnik do ściany, użyj poziomicy, aby upewnić się, że jest idealnie pionowo i poziomo. Zaznacz miejsca wiercenia otworów na uchwyty montażowe. Następnie wywierć otwory wiertarką udarową, osadź kołki rozporowe i bezpiecznie przykręć uchwyty do ściany. Upewnij się, że są one stabilne i wytrzymałe, ponieważ będą utrzymywać ciężar grzejnika wraz z wodą.

Kolejnym niezwykle ważnym etapem jest montaż zaworów. To one kontrolują przepływ wody przez grzejnik i pozwalają na regulację temperatury, a także na odcięcie grzejnika od instalacji w razie potrzeby.

Do uszczelniania gwintów mamy dwie główne metody: pakuły z pastą uszczelniającą lub taśmę teflonową. Pakuły, czyli przędza konopna, nawija się równomiernie na gwint w kierunku zgodnym z jego skręcaniem, a następnie smaruje specjalną pastą. To tradycyjna i bardzo skuteczna metoda, która pozwala na lekką korektę położenia zaworu po dokręceniu. Taśma teflonowa jest prostsza w użyciu nawija się ją ciasno na gwint, również zgodnie z kierunkiem skręcania, ale nie daje już takiej możliwości korekty po dociągnięciu. Niezależnie od wybranej metody, kluczowe jest, aby uszczelnienie było dokładne i równomierne, aby uniknąć przecieków.

Pamiętaj, aby zawór termostatyczny zamontować na zasilaniu (rura doprowadzająca gorącą wodę do grzejnika), ponieważ to on będzie odpowiadał za regulację temperatury w pomieszczeniu. Natomiast zawór odcinający (lub zwykły zawór regulacyjny) powinien znaleźć się na powrocie (rura odprowadzająca wodę z grzejnika), co umożliwi odcięcie grzejnika od instalacji bez konieczności opróżniania całego systemu.

2. Podłączenie grzejnika do instalacji:

   Teraz możemy podłączyć grzejnik do rur instalacji C.O. Upewnij się, że dokładnie rozróżniasz zasilanie od powrotu. Rura zasilająca (gorąca woda) powinna być podłączona do górnego króćca (w podłączeniu bocznym/krzyżowym) lub zgodnie z oznaczeniami producenta (w podłączeniu dolnym). Odwrotne podłączenie zasilania z powrotem to jeden z najczęstszych błędów, który drastycznie obniża wydajność grzejnika, nawet o 30-40%! Woda będzie przepływać przez grzejnik w niewłaściwym kierunku, co uniemożliwi jego efektywne nagrzewanie. Dokładnie dokręć wszystkie połączenia, używając kluczy, ale pamiętaj, aby nie przekręcić gwintów.

3. Montaż odpowietrznika i zaślepek:

   Na koniec, w jednym z górnych otworów grzejnika zamontuj odpowietrznik. To małe, ale niezwykle ważne urządzenie, które pozwoli Ci usunąć powietrze z grzejnika po napełnieniu instalacji. Pozostałe, nieużywane otwory przyłączeniowe zaślep odpowiednimi zaślepkami, również dokładnie je uszczelniając.

Grzałka elektryczna w grzejniku: Jak zamontować ją bezpiecznie?

Jeśli zdecydowałeś się na grzejnik elektryczny lub wodno-elektryczny, montaż grzałki jest kolejnym krokiem. Tutaj kwestie bezpieczeństwa są absolutnie priorytetowe, zwłaszcza w środowisku łazienkowym, gdzie wilgoć i prąd mogą stanowić zagrożenie.

Wybierając grzałkę, upewnij się, że jej moc jest odpowiednio dopasowana do wielkości grzejnika. Zbyt słaba grzałka nie dogrzeje efektywnie, zbyt mocna może prowadzić do przegrzewania. Zazwyczaj producenci grzejników podają rekomendowane moce grzałek dla swoich modeli.

1. Bezpieczny montaż grzałki elektrycznej:

   Grzałkę elektryczną zawsze montuj w jednym z dolnych otworów przyłączeniowych grzejnika, a jej element grzejny musi być skierowany do góry. To kluczowe! Montaż grzałki od góry to krytyczny błąd, który grozi jej uszkodzeniem, ponieważ element grzejny nie będzie w pełni zanurzony w płynie. Upewnij się, że grzałka jest dobrze dokręcona i uszczelniona. Jeśli Twój grzejnik jest podłączony do instalacji C.O. (konfiguracja wodno-elektryczna) i używasz grzałki, jeden z zaworów musi pozostać otwarty. Pozwala to na kompensację ciśnienia rozszerzającej się wody w grzejniku, co zapobiega jego uszkodzeniu.

Podłączenie grzałki do prądu może odbywać się poprzez stałe podłączenie do instalacji elektrycznej (najlepiej przez puszkę przyłączeniową) lub za pomocą wtyczki do gniazdka. Niezależnie od wybranej metody, absolutnie kluczowe są zasady bezpieczeństwa w łazience:

• Obowiązkowe zabezpieczenie różnicowoprądowe (RCD): Każde urządzenie elektryczne w łazience musi być podłączone do obwodu chronionego wyłącznikiem różnicowoprądowym. To zabezpieczenie, które w ułamku sekundy odcina prąd w przypadku wykrycia upływu, chroniąc przed porażeniem.
• Strefy bezpieczeństwa: Pamiętaj o strefach ochronnych w łazience, które określają minimalne odległości gniazdek i innych urządzeń elektrycznych od źródeł wody.
• Profesjonalne podłączenie: Jeśli nie masz doświadczenia w pracach elektrycznych, zleć podłączenie grzałki wykwalifikowanemu elektrykowi. Bezpieczeństwo jest najważniejsze!

Finał instalacji: Uruchomienie i testy

Po zakończeniu montażu mechanicznego i hydraulicznego, a także ewentualnym podłączeniu grzałki, nadszedł czas na finalne etapy uruchomienie instalacji, odpowietrzenie grzejnika i dokładne testy szczelności. To moment, w którym upewniamy się, że wszystko działa prawidłowo i bezpiecznie.

1. Napełnienie instalacji i sprawdzenie ciśnienia:

   Rozpocznij od powolnego napełniania instalacji wodą. Otwieraj zawory stopniowo, aby woda mogła swobodnie wypełnić grzejnik i cały układ, wypierając powietrze. Obserwuj manometr w kotłowni lub przy piecu ciśnienie w układzie centralnego ogrzewania powinno wynosić zazwyczaj 1.2-1.5 bara. Jeśli jest zbyt niskie, uzupełnij wodę w instalacji.

Odpowietrzanie grzejnika to absolutnie kluczowy krok dla jego prawidłowego działania i maksymalnej efektywności cieplnej. Powietrze uwięzione w grzejniku uniemożliwia swobodny przepływ wody, co skutkuje zimnymi miejscami i obniżoną mocą grzewczą.

2. Odpowietrzanie grzejnika:

   Gdy instalacja jest już napełniona, a grzejnik zaczyna się nagrzewać, przystąp do odpowietrzania. Otwórz delikatnie odpowietrznik (zazwyczaj za pomocą specjalnego kluczyka lub śrubokręta). Powinieneś usłyszeć syczenie uchodzącego powietrza. Trzymaj pod odpowietrznikiem naczynie, ponieważ po chwili zacznie wypływać woda początkowo z pęcherzykami powietrza, a następnie czysta. Kontynuuj odpowietrzanie, aż z odpowietrznika zacznie wypływać sama woda, bez żadnych pęcherzyków. Jeśli grzejnik bulgocze lub jest zimny u góry, oznacza to, że wciąż jest w nim powietrze i należy powtórzyć proces odpowietrzania, być może kilkukrotnie.

3. Kontrola szczelności:

   Po odpowietrzeniu i osiągnięciu przez grzejnik pełnej temperatury, dokładnie sprawdź wszystkie połączenia. Przyjrzyj się każdemu gwintowi, zaworowi i miejscu montażu grzałki. Poszukaj wszelkich śladów wilgoci lub kapiącej wody. Nawet najmniejszy przeciek może z czasem doprowadzić do poważniejszych problemów. Jeśli zauważysz przeciek, delikatnie dokręć połączenie lub, w razie potrzeby, rozkręć je i popraw uszczelnienie. Nie spiesz się na tym etapie precyzja popłaca!

Najczęstsze błędy montażowe: Uniknij kosztownych pomyłek

Jako Błażej Zieliński, widziałem wiele instalacji i wiem, że nawet doświadczonym majsterkowiczom zdarzają się pomyłki. Znając najczęstsze błędy popełniane podczas montażu grzejnika, możesz ich świadomie unikać, oszczędzając sobie czasu, nerwów i pieniędzy. Warto poświęcić chwilę na zrozumienie tych pułapek.

Jednym z najbardziej frustrujących błędów jest odwrotne podłączenie zasilania z powrotem. Jak już wspomniałem, rura z gorącą wodą (zasilanie) musi być podłączona prawidłowo. Jeśli pomylisz króćce, grzejnik będzie działał z drastycznie obniżoną wydajnością nawet o 30-40%! Będzie ledwo ciepły lub nagrzeje się tylko częściowo, a Ty będziesz się zastanawiać, co jest nie tak. Zawsze dokładnie sprawdzaj oznaczenia producenta i kierunek przepływu wody.

Kolejnym powszechnym problemem jest niedokładne uszczelnienie gwintów. Niezależnie od tego, czy używasz pakuł z pastą, czy taśmy teflonowej, pośpiech lub brak precyzji na tym etapie prowadzi do przecieków. Początkowo mogą to być drobne kropelki, ale z czasem mogą się nasilić, prowadząc do zawilgocenia ściany, a nawet uszkodzenia podłogi. Zawsze poświęć odpowiednią uwagę każdemu połączeniu i sprawdź je dokładnie po napełnieniu instalacji.

Wielu zapomina o odpowietrzaniu grzejnika po montażu. To błąd, który skutkuje tym, że górna część kaloryfera pozostaje zimna, a z instalacji dochodzą irytujące hałasy szumy, bulgotanie czy stukanie. Powietrze jest doskonałym izolatorem, więc jeśli nie zostanie usunięte, grzejnik nie będzie w stanie efektywnie oddawać ciepła. Zawsze pamiętaj o odpowietrzniku i używaj go regularnie.

Na koniec, błędy w montażu grzałki elektrycznej mogą być nie tylko kosztowne, ale i niebezpieczne. Montaż grzałki od góry, brak miejsca na rozszerzalność cieczy (jeśli grzejnik jest wodno-elektryczny i zawory są zamknięte) lub, co gorsza, brak zabezpieczenia różnicowoprądowego w łazience, to poważne zagrożenia. Grzałka zamontowana od góry ulegnie uszkodzeniu, ponieważ nie będzie w pełni zanurzona. Brak otwartego zaworu w instalacji C.O. przy włączonej grzałce może doprowadzić do wzrostu ciśnienia i uszkodzenia grzejnika. A brak RCD w wilgotnym środowisku łazienki to proszenie się o porażenie prądem. Zawsze postępuj zgodnie z instrukcją i zasadami bezpieczeństwa elektrycznego.
