Jak rozłożyć rury do grzejników? Poradnik krok po kroku

Planowanie i wykonanie instalacji grzewczej to jeden z kluczowych etapów budowy lub remontu domu, który ma bezpośredni wpływ na komfort cieplny i koszty eksploatacji. Ten kompleksowy poradnik pomoże Ci zrozumieć, jak prawidłowo zaplanować i ułożyć rury do grzejników, aby uniknąć kosztownych błędów i zapewnić efektywne oraz bezawaryjne ogrzewanie na lata. Moim celem jest przekazanie Ci praktycznej wiedzy, która wesprze Cię w podjęciu najlepszych decyzji.

Kluczowe decyzje: Jak zaplanować rozprowadzenie rur do grzejników?

Zanim przystąpimy do fizycznego układania rur, musimy podjąć kilka kluczowych decyzji projektowych. Wybór odpowiedniego systemu rozprowadzenia rur ma fundamentalne znaczenie dla funkcjonowania całej instalacji grzewczej, jej wydajności, łatwości regulacji oraz przyszłych kosztów eksploatacji. Z mojego doświadczenia wiem, że to właśnie na tym etapie najczęściej popełnia się błędy, dlatego warto poświęcić mu szczególną uwagę.

System rozdzielaczowy: Dlaczego jest dziś standardem w nowych domach?

System rozdzielaczowy to obecnie dominujące rozwiązanie w nowoczesnym budownictwie, i nie bez powodu. Polega on na tym, że każdy grzejnik (lub grupa grzejników) jest zasilany osobnym przewodem bezpośrednio z centralnego rozdzielacza. Główne zalety tego systemu to równomierny rozkład ciśnienia w całej instalacji, co przekłada się na efektywne i stabilne działanie każdego grzejnika. Ponadto, system rozdzielaczowy umożliwia łatwą regulację poszczególnych obiegów grzewczych, a w przypadku awarii jednego z nich, reszta instalacji działa bez przeszkód. Jest to idealne rozwiązanie dla elastycznych rur z tworzyw sztucznych, które łatwo prowadzić w podłodze.

System trójnikowy: Kiedy to rozwiązanie wciąż ma sens?

System trójnikowy, choć w nowym budownictwie ustępuje miejsca rozdzielaczowemu, wciąż ma swoje zastosowanie. W tym systemie od głównej rury zasilającej odchodzą odgałęzienia do kolejnych grzejników za pomocą trójników. Jego największą zaletą jest mniejsze zużycie rur, co może przełożyć się na niższe koszty materiałowe. System trójnikowy bywa stosowany w modernizacjach istniejących instalacji, zwłaszcza w mniejszych obiektach lub tam, gdzie układ pomieszczeń sprzyja takiemu rozwiązaniu. Należy jednak pamiętać o potencjalnych problemach z równomiernym rozprowadzeniem ciepła, zwłaszcza przy długich obiegach i wielu grzejnikach.

Rozdzielacz czy trójniki? Porównanie kosztów, montażu i komfortu użytkowania

Wybór między systemem rozdzielaczowym a trójnikowym to często kwestia kompromisu między początkowymi kosztami a komfortem i niezawodnością w dłuższej perspektywie. Przyjrzyjmy się kluczowym różnicom:

Cecha	System rozdzielaczowy	System trójnikowy
Zużycie materiałów (rur)	Większe, ponieważ każdy grzejnik ma swój osobny obieg.	Mniejsze, rury prowadzone są szeregowo z odgałęzieniami.
Złożoność montażu	Wymaga precyzyjnego ułożenia wielu rur, ale jest prostszy w wykonaniu dla elastycznych rur z tworzyw.	Mniej rur, ale wymaga dokładnego planowania spadków i średnic, aby uniknąć problemów z przepływem.
Łatwość regulacji	Bardzo łatwa, każdy obieg można regulować niezależnie na rozdzielaczu.	Trudniejsza, regulacja jednego grzejnika wpływa na pozostałe w obiegu.
Komfort użytkowania	Wysoki, równomierne grzanie, łatwe odpowietrzanie, bezawaryjność.	Niższy, ryzyko niedogrzewania końcowych grzejników, trudniejsze odpowietrzanie.
Potencjalne koszty	Wyższe początkowe koszty materiałów (rozdzielacz, więcej rur), ale niższe koszty eksploatacji i bezawaryjności.	Niższe początkowe koszty materiałów, ale potencjalnie wyższe koszty regulacji i ewentualnych poprawek.

Moja rekomendacja jest jasna: jeśli budujesz nowy dom lub przeprowadzasz generalny remont, zdecydowanie postaw na system rozdzielaczowy. Daje on znacznie większy komfort użytkowania i elastyczność w przyszłości, co w mojej ocenie w pełni rekompensuje nieco wyższe początkowe koszty. W przypadku mniejszych modernizacji, gdzie budżet jest ograniczony, system trójnikowy może być akceptowalnym kompromisem, ale zawsze z uwzględnieniem jego ograniczeń.

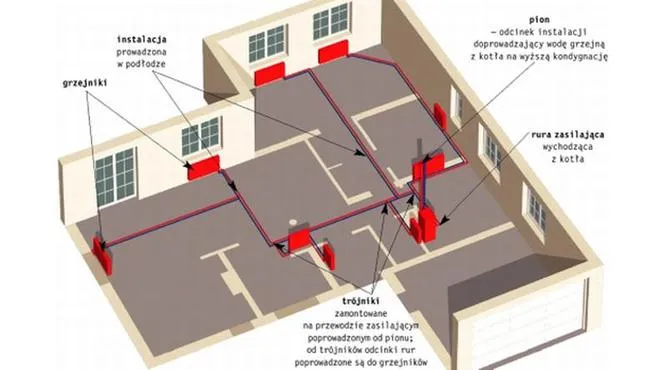

Trzy drogi do ciepła: Gdzie prowadzić rury centralnego ogrzewania?

Kiedy już zdecydujemy o systemie rozprowadzenia, kolejnym krokiem jest wybór metody prowadzenia rur w budynku. Mamy do wyboru trzy główne drogi: ukrycie rur w podłodze, schowanie ich w bruzdach ściennych lub poprowadzenie ich po wierzchu ścian. Każda z tych opcji ma swoje plusy i minusy, a wybór zależy od wielu czynników, takich jak estetyka, koszty, możliwości techniczne budynku oraz zakres planowanych prac. Jako doświadczony instalator, zawsze staram się dopasować rozwiązanie do indywidualnych potrzeb i specyfiki obiektu.

Opcja 1: Prowadzenie rur w podłodze estetyka i nowoczesność

Prowadzenie rur w warstwie podłogowej, czyli w wylewce, to dziś najczęściej wybierane i najbardziej estetyczne rozwiązanie. Dzięki niemu instalacja grzewcza jest całkowicie niewidoczna, co nie ogranicza aranżacji wnętrz i pozwala na swobodne ustawianie mebli. Jest to opcja, która idealnie wpisuje się w nowoczesne standardy budownictwa i zapewnia najwyższy komfort wizualny. Wymaga jednak odpowiedniego przygotowania i precyzji podczas montażu.

Jak przygotować podłoże pod instalację w wylewce?

Prawidłowe przygotowanie podłoża to fundament trwałości i efektywności instalacji ukrytej w podłodze. Oto kluczowe etapy, które należy bezwzględnie przestrzegać:

1. Przygotowanie podłoża: Upewnij się, że podłoże jest czyste, suche i stabilne. Wszelkie nierówności należy wyrównać.
2. Izolacja przeciwwilgociowa: Na przygotowanym podłożu układamy folię paroizolacyjną (np. grubą folię budowlaną), która chroni izolację termiczną przed wilgocią z gruntu lub niższych kondygnacji. Zakłady folii powinny być szczelne i sklejone.
3. Izolacja termiczna: Następnie układamy warstwę izolacji termicznej, najczęściej styropianu o odpowiedniej grubości i twardości (np. EPS 100 lub EPS 200). Pamiętaj o dylatacji brzegowej wzdłuż ścian, która zapobiegnie pękaniu wylewki.
4. Ułożenie i zabezpieczenie rur: Na izolacji termicznej układamy rury grzewcze, prowadząc je w peszlach lub otulinach. Rury powinny być mocowane do izolacji za pomocą specjalnych spinek lub opasek, aby nie zmieniły swojego położenia podczas zalewania wylewką. Ważne jest, aby rury były ułożone zgodnie z projektem, z zachowaniem odpowiednich promieni gięcia.
5. Próba szczelności: Przed zalaniem wylewką koniecznie przeprowadź próbę szczelności instalacji. To absolutna podstawa!

Rola peszli i otulin czyli jak chronić rury przed uszkodzeniem i stratami ciepła

Stosowanie peszli (rur osłonowych) i otulin izolacyjnych to nie jest opcja, to konieczność, zwłaszcza gdy rury prowadzone są w wylewce. Peszle chronią rury przed uszkodzeniami mechanicznymi, które mogą powstać podczas zalewania wylewką lub w wyniku osiadania budynku. Co więcej, umożliwiają one swobodne wydłużanie się i kurczenie rur pod wpływem zmian temperatury, co jest kluczowe dla ich trwałości. Otuliny izolacyjne natomiast ograniczają straty ciepła, szczególnie w miejscach, gdzie rury przechodzą przez pomieszczenia nieogrzewane, takie jak piwnice czy garaże. Dzięki nim ciepło trafia tam, gdzie jest potrzebne, a nie ucieka po drodze.

O czym pamiętać, planując przebieg rur, by uniknąć kolizji?

Planowanie przebiegu rur w podłodze wymaga precyzji i przewidywania. Oto kilka moich praktycznych wskazówek:

• Koordynacja z innymi instalacjami: Zawsze sprawdzaj, gdzie będą przebiegać inne instalacje elektryczne, wodno-kanalizacyjne, wentylacyjne. Unikaj krzyżowania się rur grzewczych z innymi przewodami, a jeśli to niemożliwe, zapewnij odpowiednie odstępy i izolację.
• Rozmieszczenie mebli: Weź pod uwagę przyszłe rozmieszczenie mebli i urządzeń. Unikaj prowadzenia rur w miejscach, gdzie mogą być narażone na obciążenia punktowe (np. pod ciężkimi szafami) lub gdzie ich uszkodzenie byłoby szczególnie problematyczne.
• Dostęp do rewizji: Jeśli instalacja będzie zawierać elementy wymagające okresowej kontroli (np. zawory), zaplanuj do nich łatwy dostęp.
• Minimalizacja zagięć: Staraj się prowadzić rury w możliwie prostych liniach, minimalizując liczbę zagięć. Każde zagięcie to dodatkowy opór dla przepływu i potencjalne miejsce problemu.

Opcja 2: Układanie rur w bruzdach ściennych idealne rozwiązanie przy remoncie

Ukrywanie rur w bruzdach ściennych to kolejna metoda, często wybierana podczas modernizacji i remontów, zwłaszcza gdy nie ma możliwości ingerencji w konstrukcję podłogi lub gdy chcemy uniknąć podnoszenia jej poziomu. Zaletą jest to, że instalacja jest niewidoczna, podobnie jak w przypadku prowadzenia w podłodze. Wadą jest jednak inwazyjność tego rozwiązania wymaga kucia bruzd w ścianach, co generuje kurz, hałas i dodatkowe prace tynkarskie. Mimo to, w wielu sytuacjach jest to jedyna sensowna opcja, aby zachować estetykę wnętrza.

Technika kucia bruzd niezbędne narzędzia i zasady bezpieczeństwa

Kucie bruzd pod rury to praca wymagająca odpowiednich narzędzi i przestrzegania zasad bezpieczeństwa. Do tego celu najlepiej sprawdza się bruzdownica, która pozwala na precyzyjne i stosunkowo szybkie wykonanie równoległych cięć. Następnie materiał między cięciami usuwamy młotem udarowym lub dłutem. Pamiętaj o:

1. Ochronie przed pyłem: Praca bruzdownicą generuje ogromne ilości pyłu. Konieczne jest użycie odkurzacza przemysłowego z filtrem HEPA oraz masek ochronnych.
2. Ryzyku uszkodzenia konstrukcji: Zawsze upewnij się, że kucie bruzd nie osłabi konstrukcji ściany, zwłaszcza w przypadku ścian nośnych. W razie wątpliwości skonsultuj się z konstruktorem.
3. Lokalizacji innych instalacji: Przed rozpoczęciem kucia zawsze sprawdź, czy w ścianie nie ma ukrytych przewodów elektrycznych, wodnych czy gazowych.

Mocowanie i tynkowanie rur w ścianie krok po kroku

Po wykuciu bruzd i ułożeniu rur, należy je odpowiednio zamocować i zatynkować:

1. Mocowanie rur: Rury w bruzdach mocujemy za pomocą specjalnych uchwytów lub opasek, które zapobiegają ich przesuwaniu się. Odstępy między mocowaniami powinny być zgodne z zaleceniami producenta rur, aby zapobiec ich odkształceniom.
2. Izolacja: Podobnie jak w podłodze, rury w bruzdach powinny być zaizolowane termicznie otulinami, aby ograniczyć straty ciepła i zapobiec przenoszeniu dźwięków.
3. Zalewanie bruzd: Bruzdy z rurami zalewamy zaprawą tynkarską lub specjalną zaprawą montażową. Ważne jest, aby zaprawa dokładnie wypełniła całą przestrzeń wokół rur, eliminując puste miejsca.
4. Tynkowanie: Po związaniu zaprawy, ścianę tynkujemy, aby uzyskać gładką i równą powierzchnię, gotową do dalszych prac wykończeniowych.

Opcja 3: Instalacja natynkowa (po wierzchu ścian) szybkość i łatwy dostęp

Instalacja natynkowa, czyli prowadzenie rur po wierzchu ścian, to najmniej inwazyjna i najszybsza metoda montażu. Jej głównymi zaletami są łatwy dostęp do rur w przypadku awarii czy konieczności modyfikacji, a także prostota wykonania. Nie wymaga kucia ani skuwania, co znacząco skraca czas pracy i obniża koszty robocizny. Niestety, jej największą wadą jest estetyka widoczne rury mogą zaburzać wygląd wnętrza. Mimo to, w niektórych sytuacjach jest to rozwiązanie bardzo praktyczne i uzasadnione.

Kiedy prowadzenie rur po ścianie to jedyne wyjście?

Choć estetyka natynkowej instalacji nie jest jej mocną stroną, istnieją sytuacje, w których jest to najbardziej uzasadnione lub wręcz jedyne możliwe rozwiązanie:

• Pomieszczenia gospodarcze: W piwnicach, garażach, kotłowniach czy pomieszczeniach technicznych, gdzie estetyka ma drugorzędne znaczenie, szybkość i łatwość dostępu do instalacji są priorytetem.
• Szybkie modernizacje o niskim budżecie: Gdy konieczna jest szybka i tania modernizacja istniejącej instalacji, a kucie ścian lub podłóg jest zbyt kosztowne lub czasochłonne.
• Brak możliwości ingerencji w konstrukcję: W budynkach zabytkowych, gdzie nie można ingerować w ściany nośne lub inne elementy konstrukcyjne.
• Tymczasowe rozwiązania: W instalacjach tymczasowych lub testowych.

Jak estetycznie zamaskować widoczne rury?

Jeśli zdecydujesz się na instalację natynkową, ale zależy Ci na poprawie estetyki, istnieje kilka sposobów na zamaskowanie widocznych rur:

• Listwy maskujące: Na rynku dostępne są specjalne listwy maskujące, które pozwalają ukryć rury, jednocześnie zachowując do nich łatwy dostęp. Są one często wykonane z tworzyw sztucznych i dostępne w różnych kolorach.
• Zabudowy z płyt gipsowo-kartonowych: Można wykonać proste zabudowy z płyt gipsowo-kartonowych, które całkowicie ukryją rury. Takie zabudowy można następnie pomalować lub wykończyć w dowolny sposób.
• Malowanie rur w kolorze ścian: Najprostszym sposobem jest pomalowanie rur w kolorze ścian. Dzięki temu staną się mniej widoczne i lepiej wtopią się w otoczenie.
• Kreatywne rozwiązania: W niektórych wnętrzach rury można wkomponować w wystrój, np. poprzez ich specjalne malowanie lub wykorzystanie jako elementu industrialnego designu.

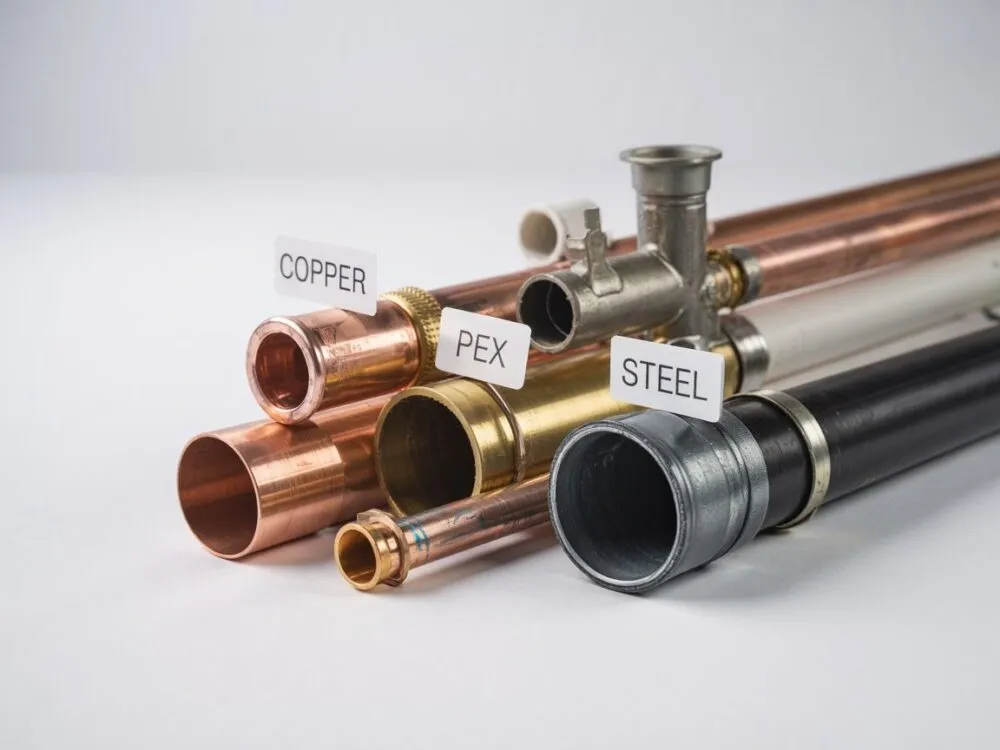

Wybór materiału: Jakie rury do grzejników sprawdzą się najlepiej?

Wybór materiału, z którego wykonane będą rury grzewcze, to jedna z najważniejszych decyzji, która wpłynie na trwałość, koszty, wydajność i bezawaryjność całej instalacji. Na rynku dostępnych jest wiele rozwiązań, a każde z nich ma swoje specyficzne właściwości, zalety i wady. Jako ekspert, zawsze podkreślam, że nie ma jednego „najlepszego” materiału jest tylko ten najlepiej dopasowany do konkretnych warunków i oczekiwań.

Rury z tworzyw sztucznych (PEX, PP-R): Elastyczność i uniwersalność

Rury z tworzyw sztucznych, takie jak PEX, PP-R czy PB, zrewolucjonizowały rynek instalacji grzewczych. Są lekkie, niezwykle elastyczne, co ułatwia ich montaż i pozwala na minimalizację liczby złączek. Ich największe zalety to odporność na korozję, brak osadzania się kamienia kotłowego oraz gładka powierzchnia wewnętrzna, która minimalizuje opory przepływu. Są również odporne na wysokie temperatury i ciśnienia, co czyni je uniwersalnym rozwiązaniem do wielu typów instalacji. Z mojego doświadczenia wynika, że są one bardzo wdzięcznym materiałem do pracy.

Zalety rur wielowarstwowych (PEX/Al/PEX) dlaczego dominują na rynku?

Wśród rur z tworzyw sztucznych na szczególną uwagę zasługują rury wielowarstwowe, takie jak PEX/Al/PEX. To właśnie one zdominowały rynek i są obecnie najchętniej wybieranym materiałem do instalacji grzewczych. Dlaczego? Oto ich kluczowe zalety:

• Ograniczona wydłużalność cieplna: Dzięki wkładce aluminiowej, rury te mają znacznie mniejszą rozszerzalność cieplną niż rury jednorodne z tworzyw sztucznych. Jest to kluczowe, gdy rury są ukryte w wylewce.
• Bariera antydyfuzyjna tlenu: Warstwa aluminium stanowi doskonałą barierę dla tlenu, zapobiegając jego dyfuzji do wody grzewczej. To chroni elementy stalowe instalacji (np. kocioł, grzejniki) przed korozją.
• Elastyczność i stabilność kształtu: Są elastyczne, co ułatwia montaż, a jednocześnie po uformowaniu zachowują nadany im kształt, co jest nieocenione podczas układania.
• Odporność na wysokie temperatury i ciśnienia: Mogą pracować w wysokich temperaturach i pod wysokim ciśnieniem, co czyni je odpowiednimi do większości systemów grzewczych.
• Łatwość montażu: Ich montaż jest szybki i stosunkowo prosty, zwłaszcza w systemie rozdzielaczowym.

Techniki łączenia systemy skręcane i zaprasowywane

Rury z tworzyw sztucznych, w tym wielowarstwowe, łączymy głównie dwoma metodami. Systemy skręcane (zaciskowe) charakteryzują się łatwością montażu, który nie wymaga specjalistycznych narzędzi, a także możliwością demontażu i ponownego użycia złączek. Jest to rozwiązanie często wybierane przez osoby, które samodzielnie wykonują instalację. Należy jednak pamiętać, że wymaga ono bardzo dokładnego wykonania, aby uniknąć ryzyka nieszczelności w przyszłości niedokręcone złącza to częsta przyczyna problemów. Z kolei systemy zaprasowywane (zaciskowe) zapewniają znacznie większą trwałość i bezpieczeństwo połączeń. Połączenie jest jednorazowe i praktycznie bezawaryjne. Wymaga jednak użycia specjalistycznych narzędzi zaciskarki, co podnosi koszty, jeśli nie posiadamy takiego sprzętu. Osobiście zawsze polecam system zaprasowywany, zwłaszcza w miejscach niedostępnych, gdzie ewentualna naprawa byłaby bardzo kosztowna.

Rury miedziane: Trwałość i wysoka jakość na lata

Rury miedziane to klasyka w instalacjach grzewczych, ceniona za swoją niezwykłą trwałość i wysoką jakość. Miedź jest materiałem odpornym na korozję (pod warunkiem prawidłowego doboru do wody), wysokie temperatury i ciśnienia. Instalacje miedziane są estetyczne, a miedź ma wysoką przewodność cieplną. Wadą jest ich stosunkowo wysoka cena oraz ryzyko korozji elektrochemicznej, jeśli miedź ma bezpośredni kontakt z innymi metalami (np. stalą, aluminium) w nieodpowiednich warunkach. Należy również pamiętać o konieczności prawidłowego doboru grubości ścianek rur do warunków pracy.

Lutowanie i zaprasowywanie co musi wiedzieć instalator?

Łączenie rur miedzianych odbywa się najczęściej poprzez lutowanie lub zaprasowywanie. Lutowanie to tradycyjna metoda, która wymaga umiejętności i doświadczenia. Wyróżniamy lutowanie miękkie (z użyciem cyny, do niższych temperatur i ciśnień) oraz lutowanie twarde (z użyciem stopów miedzi i srebra, do wyższych temperatur i ciśnień). Lutowanie twarde jest wymagane w instalacjach grzewczych. Należy pamiętać o odpowiednim przygotowaniu powierzchni i użyciu właściwego topnika. Zaprasowywanie to nowocześniejsza metoda, która zyskuje na popularności. Jest szybka, czysta i nie wymaga użycia otwartego ognia, co zwiększa bezpieczeństwo pracy. Podobnie jak w przypadku tworzyw sztucznych, wymaga specjalistycznych narzędzi zaciskarki z odpowiednimi szczękami. Połączenia zaprasowywane są bardzo trwałe i niezawodne, co czyni je świetną alternatywą dla lutowania.

Rury stalowe: Tradycyjne rozwiązanie w nowoczesnym wydaniu

Rury stalowe, choć w budownictwie jednorodzinnym ustępują miejsca tworzywom sztucznym i miedzi, wciąż mają swoje miejsce. Cechują się bardzo wysoką wytrzymałością mechaniczną i stosunkowo niską ceną. Ich wady to przede wszystkim podatność na korozję (wymagają odpowiedniego zabezpieczenia) oraz większy ciężar, co utrudnia montaż. W nowoczesnym wydaniu stosuje się często rury stalowe ocynkowane lub czarne, łączone za pomocą gwintowania lub spawania.

Gdzie jeszcze stosuje się stal i na co uważać przy jej wyborze?

Rury stalowe nadal znajdują szerokie zastosowanie w:

• Instalacjach przemysłowych: Ze względu na wysoką wytrzymałość na duże ciśnienia i temperatury.
• Kotłowniach: Często używane do podłączenia kotłów, zwłaszcza tych na paliwa stałe, gdzie panują wysokie temperatury.
• Instalacjach o dużych średnicach: Tam, gdzie inne materiały byłyby zbyt drogie lub trudne w montażu.

Przy wyborze i montażu rur stalowych należy zwrócić uwagę na:

• Ochronę antykorozyjną: Konieczne jest stosowanie odpowiednich inhibitorów korozji w wodzie grzewczej oraz zewnętrznych zabezpieczeń (np. malowanie).
• Jakość spawów: Spawanie rur stalowych wymaga wysokich kwalifikacji i doświadczenia, aby zapewnić szczelność i trwałość połączeń.
• Kompatybilność z innymi materiałami: Unikaj bezpośredniego kontaktu stali z miedzią, aby zapobiec korozji elektrochemicznej.

Dobre praktyki montażowe: Klucz do bezawaryjnej instalacji C.O.

Nawet najlepsze materiały i najbardziej zaawansowane systemy rozprowadzenia rur nie zapewnią wydajnej i bezawaryjnej pracy instalacji grzewczej, jeśli nie będziemy przestrzegać kluczowych zasad montażu. Jako instalator z wieloletnim doświadczeniem, mogę śmiało powiedzieć, że to właśnie dbałość o detale i przestrzeganie dobrych praktyk decyduje o sukcesie całej inwestycji. Zaniedbania na tym etapie mogą prowadzić do kosztownych napraw i frustracji.

Dlaczego profesjonalny projekt to podstawa, a nie zbędny wydatek?

Zawsze powtarzam moim klientom: profesjonalny projekt instalacji C.O. to podstawa, a nie zbędny wydatek! To inwestycja, która zwraca się wielokrotnie. Projektant, bazując na wiedzy i doświadczeniu, obliczy optymalne średnice rur, dobierze odpowiednią moc grzejników do każdego pomieszczenia oraz zaplanuje trasę przewodów, uwzględniając wszystkie czynniki. Dzięki temu unikniesz błędów, takich jak niedogrzewanie pomieszczeń, szumy w instalacji czy nadmierne zużycie energii. Projekt to gwarancja, że system będzie działał efektywnie, ekonomicznie i bezawaryjnie, co w dłuższej perspektywie generuje realne oszczędności.

Kompensacja wydłużeń cieplnych: Jak uniknąć naprężeń w instalacji?

Rury, zwłaszcza te z tworzyw sztucznych, zmieniają swoją długość pod wpływem zmian temperatury. Zjawisko to nazywamy wydłużalnością cieplną. Jeśli nie zostanie ono odpowiednio skompensowane, w instalacji powstaną naprężenia, które mogą prowadzić do uszkodzeń, pęknięć, a nawet rozszczelnienia połączeń. Aby tego uniknąć, stosujemy różne metody kompensacji:

• Pętle kompensacyjne: Specjalnie uformowane pętle w trasie rury, które absorbują jej wydłużenia.
• Odpowiednie mocowanie rur: Stosowanie uchwytów stałych i przesuwnych, które pozwalają rurze na swobodne przemieszczanie się w określonych miejscach.
• Stosowanie peszli: W przypadku rur w wylewce, peszle pełnią funkcję osłonową i jednocześnie umożliwiają swobodne wydłużanie się rury w ich wnętrzu.

Pamiętaj, że każdy materiał ma inną wydłużalność cieplną, dlatego projektant musi to uwzględnić w projekcie, a instalator w wykonaniu.

Przejścia przez ściany i stropy: Jak robić to bezpiecznie i szczelnie?

Przejścia rur przez przegrody budowlane (ściany, stropy) to newralgiczne punkty instalacji, które wymagają szczególnej uwagi. Należy je wykonać w sposób bezpieczny i szczelny:

• Tuleje ochronne: Zawsze stosuj tuleje ochronne (np. z tworzywa sztucznego lub metalu) o większej średnicy niż rura. Tuleja chroni rurę przed uszkodzeniami mechanicznymi i umożliwia jej swobodne wydłużanie się.
• Odpowiednie uszczelnienia: Przestrzeń między rurą a tuleją należy wypełnić elastycznym materiałem uszczelniającym (np. pianką poliuretanową o niskiej rozprężności lub specjalną masą uszczelniającą), aby zapobiec przenikaniu dźwięków, wilgoci i ognia (w przypadku przejść przeciwpożarowych).
• Zabezpieczenie przed uszkodzeniami: Upewnij się, że rura w miejscu przejścia nie jest narażona na obciążenia mechaniczne, np. od ciężaru ściany czy stropu.

Próba szczelności: Absolutnie obowiązkowy test, zanim zakryjesz rury

To jest punkt, którego absolutnie nie wolno pominąć! Przed zakryciem instalacji (wylaniem posadzki, tynkowaniem ścian) należy bezwzględnie przeprowadzić próbę ciśnieniową, czyli tzw. próbę szczelności. Polega ona na napełnieniu instalacji wodą i poddaniu jej określonemu ciśnieniu przez określony czas, zgodnie z normami. Celem próby jest wykrycie wszelkich nieszczelności, nawet tych najmniejszych. Konsekwencje pominięcia tego etapu mogą być katastrofalne wyciek wody pod wylewką lub w ścianie może doprowadzić do poważnych uszkodzeń konstrukcji, pleśni i kosztownych, inwazyjnych napraw. Zawsze dokumentuję ten proces protokołem i zdjęciami.

Przeczytaj również: Grzejnik aluminiowy czy stalowy? Wybierz idealny do Twojego domu

Najczęstsze błędy: Czego unikać podczas układania rur do grzejników?

Nawet najbardziej doświadczonym instalatorom zdarzają się pomyłki, ale znajomość i unikanie typowych błędów montażowych jest kluczowe dla bezawaryjnej i wydajnej pracy instalacji centralnego ogrzewania. Chciałbym podzielić się z Tobą moimi obserwacjami dotyczącymi najczęściej popełnianych błędów, abyś mógł ich uniknąć w swojej instalacji.

Błąd #1: Źle dobrane średnice rur skutki i konsekwencje

To jeden z najpoważniejszych błędów, który ma bezpośredni wpływ na komfort i koszty eksploatacji. Zbyt małe średnice rur powodują zwiększone opory przepływu, co wymusza na pompie obiegowej większą pracę, generując szumy w instalacji i zwiększając zużycie energii. Co gorsza, może prowadzić do niedogrzewania końcowych grzejników. Z kolei zbyt duże średnice rur zwiększają koszty materiałowe i objętość wody w instalacji, co wydłuża czas nagrzewania systemu i zwiększa straty ciepła. Rolą profesjonalnego projektu jest właśnie precyzyjne dobranie średnic rur do zapotrzebowania na ciepło, dlatego tak bardzo podkreślam jego znaczenie.

Błąd #2: Prowadzenie instalacji bez zachowania odpowiednich spadków

Zachowanie odpowiednich spadków w instalacji grzewczej jest kluczowe dla jej prawidłowego odpowietrzania i opróżniania. Spadki, choć niewielkie (zazwyczaj 2-3 mm na metr bieżący), ułatwiają gromadzenie się powietrza w najwyższych punktach, skąd można je łatwo usunąć poprzez odpowietrzniki. Brak spadków lub ich nieprawidłowe wykonanie prowadzi do powstawania korków powietrznych, które blokują przepływ wody, powodują szumy i niedogrzewanie grzejników. Ponadto, w przypadku konieczności opróżnienia instalacji, zalegająca woda może prowadzić do korozji lub zamarzania.

Błąd #3: Brak lub niewystarczająca izolacja termiczna

Brak lub niewystarczająca izolacja termiczna rur to błąd, który bezpośrednio przekłada się na straty ciepła i obniżenie efektywności ogrzewania. Rury prowadzone w nieogrzewanych pomieszczeniach (np. piwnice, garaże) lub w warstwie podłogi, bez odpowiedniej otuliny, oddają ciepło do otoczenia zamiast do grzejników. Skutkuje to nie tylko większymi rachunkami za ogrzewanie, ale także wychłodzeniem tych pomieszczeń. Co więcej, na nieizolowanych rurach może dochodzić do kondensacji pary wodnej, co sprzyja rozwojowi pleśni i korozji. Zawsze warto zainwestować w dobrą izolację to się po prostu opłaca.

Błąd #4: Zbyt ostre zagięcia rur ograniczające przepływ

Zbyt ostre zagięcia rur, zwłaszcza tych z tworzyw sztucznych, są bardzo szkodliwe dla instalacji. Po pierwsze, zwiększają opory przepływu, co utrudnia cyrkulację wody i obniża wydajność systemu. Po drugie, w miejscu ostrych zagięć materiał rury jest narażony na nadmierne naprężenia, co może prowadzić do jego uszkodzenia, a nawet pęknięcia w przyszłości. Zawsze należy stosować odpowiednie giętarki lub kształtki, aby zachować zalecane przez producenta promienie gięcia. To prosta zasada, która znacząco wpływa na trwałość i bezawaryjność.

Błąd #5: Pominięcie dokumentacji fotograficznej przed wylaniem posadzki

Ten błąd nie wpływa bezpośrednio na działanie instalacji, ale może okazać się niezwykle kosztowny w przyszłości. Zawsze, ale to zawsze wykonuj szczegółową dokumentację fotograficzną ułożonej instalacji przed jej zakryciem (wylaniem posadzki, tynkowaniem). Zdjęcia, a najlepiej również krótki film, pokazujące przebieg rur, lokalizację rozdzielaczy, zaworów i innych elementów, są bezcenne. W przypadku awarii, konieczności naprawy lub podczas przyszłych prac wykończeniowych (np. wiercenia w podłodze), będziesz wiedział, gdzie dokładnie przebiegają rury, co pozwoli uniknąć ich przypadkowego uszkodzenia. To prosta czynność, która może zaoszczędzić wiele nerwów i pieniędzy.
