Wodne ogrzewanie podłogowe: Montaż krok po kroku uniknij błędów!

Wodne ogrzewanie podłogowe to coraz popularniejsze rozwiązanie, które zapewnia komfort cieplny i efektywność energetyczną w naszych domach. Samodzielny montaż, choć wymaga precyzji i znajomości kilku kluczowych zasad, jest jak najbardziej w zasięgu ręki dla każdego majsterkowicza. W tym kompleksowym poradniku przeprowadzę Cię przez każdy etap instalacji, od planowania po pierwsze uruchomienie, dzieląc się moimi doświadczeniami i wskazówkami, które pomogą Ci uniknąć typowych błędów.

Dlaczego prawidłowy montaż ogrzewania podłogowego to inwestycja, która się opłaca?

Wodne ogrzewanie podłogowe to system, który wykorzystuje sieć rur zatopionych w wylewce podłogowej do rozprowadzania ciepłej wody. Ciepło emitowane jest równomiernie z całej powierzchni podłogi, co tworzy niezwykle komfortowe warunki w pomieszczeniu ciepłe stopy i przyjemny chłód na wysokości głowy. To zupełnie inna jakość niż tradycyjne grzejniki, które często powodują nierównomierny rozkład temperatur. Dzięki dużej powierzchni grzewczej system może pracować na niższych temperaturach zasilania, co przekłada się na znaczną efektywność energetyczną i niższe rachunki za ogrzewanie. To rozwiązanie, które z pewnością zwiększy komfort i wartość Twojego domu.

Typ ogrzewania	Koszty instalacji i eksploatacji (100 m²)
Wodne ogrzewanie podłogowe	Instalacja: 100-150 zł/m² (materiały i robocizna). Eksploatacja (roczny koszt): ok. 2800-4200 zł (szczególnie w połączeniu z pompą ciepła).
Elektryczne ogrzewanie podłogowe	Instalacja: 80-150 zł/m². Eksploatacja (roczny koszt): 8000-9000 zł.

Krok 0: Planowanie i projekt fundament bezawaryjnej instalacji

Zanim wbijesz pierwszą rurę, musisz mieć solidny plan. Projekt ogrzewania podłogowego to absolutna podstawa i jeden z najczęściej pomijanych, a zarazem najpoważniejszych błędów. Dobry projekt uwzględnia obliczenia strat ciepła dla każdego pomieszczenia, co pozwala precyzyjnie określić zapotrzebowanie na energię. Na tej podstawie ustala się optymalną długość pętli grzewczych, ich rozstaw oraz rozmieszczenie, aby zapewnić równomierny i efektywny rozkład ciepła. Bez projektu ryzykujesz niedogrzane pomieszczenia, zbyt wysokie koszty eksploatacji lub, co gorsza, konieczność kosztownej poprawki. Do wykonania wodnego ogrzewania podłogowego będziesz potrzebować szeregu specjalistycznych materiałów i narzędzi:

• Rury grzewcze (PEX/Al/PEX lub PE-RT/Al/PE-RT)
• Styropian podłogowy (np. EPS 100 lub wyższy)
• Folia izolacyjna przeciwwilgociowa
• Folia z ekranem aluminiowym (folia refleksyjna)
• Taśma dylatacyjna brzegowa
• Rozdzielacz z przepływomierzami i zaworami
• Klipsy lub spinki do mocowania rur
• Zaprawa do wylewki (cementowa lub anhydrytowa)
• Plastyfikator do wylewki (jeśli stosujesz cementową)
• Nożyce do rur
• Poziomica
• Miarka
• Pistolet do klipsów (opcjonalnie, ale bardzo usprawnia pracę)
• Narzędzia do przygotowania podłoża (szpachla, szczotka, odkurzacz)
• Sprzęt do próby ciśnieniowej (pompa ciśnieniowa, manometr)

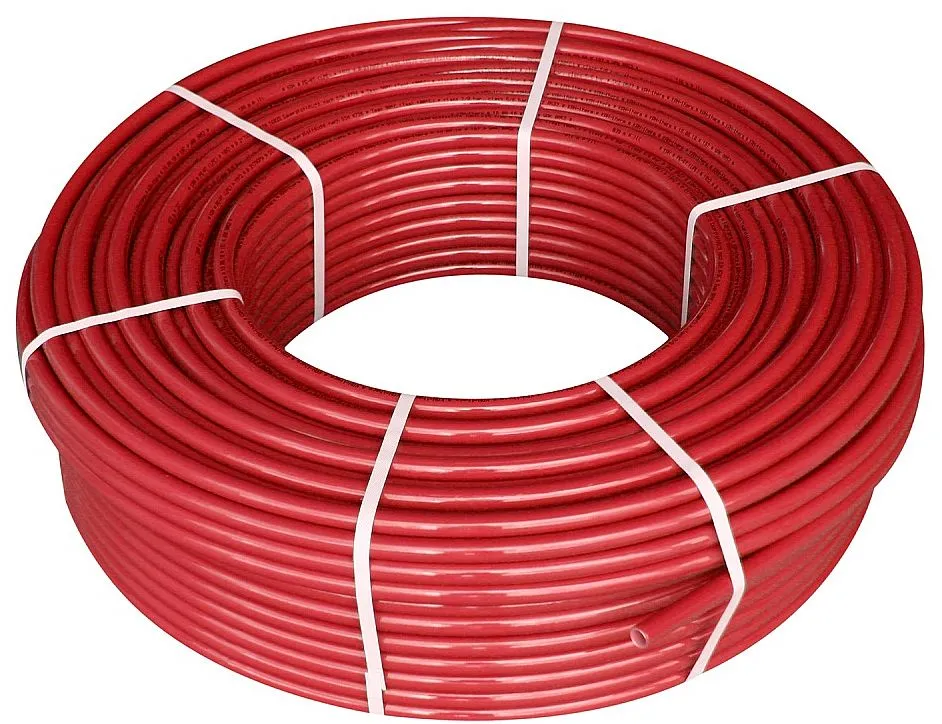

Wybór odpowiednich rur to klucz do trwałości i efektywności Twojej instalacji. Na rynku dominują rury wielowarstwowe, najczęściej PEX/Al/PEX lub PE-RT/Al/PE-RT. Rury PEX/Al/PEX charakteryzują się wysoką elastycznością, odpornością na wysokie temperatury i ciśnienie, a warstwa aluminium stanowi barierę antydyfuzyjną, która zapobiega przenikaniu tlenu do wody grzewczej, chroniąc instalację przed korozją. Rury PE-RT/Al/PE-RT oferują podobne właściwości, często są nieco bardziej elastyczne, co ułatwia układanie. Typowe średnice rur do ogrzewania podłogowego to 16 mm, 17 mm lub 20 mm. Ja osobiście preferuję rury z barierą antydyfuzyjną, niezależnie od materiału, ponieważ to zabezpieczenie przed zapowietrzaniem i korozją jest nieocenione w długoterminowej perspektywie.

Krok 1: Perfekcyjne przygotowanie podłoża pod instalację

Podłoże to fundament, na którym opiera się cała instalacja, dlatego jego przygotowanie jest krytyczne. Musi być dokładnie oczyszczone z wszelkich zanieczyszczeń, kurzu, resztek zaprawy czy gruzu. Następnie należy je wyrównać wszelkie nierówności mogą prowadzić do uszkodzenia rur lub nierównomiernego rozkładu ciepła. Pamiętaj też o osuszeniu podłoża; wilgoć może negatywnie wpływać na izolację termiczną i trwałość systemu. Poświęć temu etapowi odpowiednio dużo czasu, bo to inwestycja w stabilność i efektywność Twojego ogrzewania.

Pierwszą warstwą na przygotowanym podłożu jest izolacja przeciwwilgociowa, najczęściej w postaci grubej folii budowlanej. Jej zadaniem jest ochrona kolejnych warstw izolacji termicznej oraz samej wylewki przed wilgocią kapilarną, która mogłaby przenikać z gruntu lub niższych kondygnacji. Folię układamy z zakładem, a miejsca łączeń sklejamy taśmą, aby stworzyć szczelną barierę.

Kolejnym elementem jest izolacja termiczna, czyli styropian podłogowy. Jego zadaniem jest zapobieganie ucieczce ciepła w dół, do podłoża, i kierowanie go wyłącznie w stronę pomieszczenia. Ważne jest, aby dobrać styropian o odpowiedniej twardości (np. EPS 100 lub wyższy), aby wytrzymał obciążenie wylewki i późniejsze obciążenia użytkowe. Grubość styropianu zależy od projektu i warunków termicznych budynku, ale im grubsza warstwa, tym lepsza izolacja i mniejsze straty ciepła.

Na styropianie układamy folię z ekranem aluminiowym, często nazywaną folią refleksyjną. Jej główną funkcją jest odbijanie promieniowania cieplnego w górę, co zwiększa efektywność całego systemu ogrzewania podłogowego. Folia ta często posiada nadrukowaną siatkę, która ułatwia precyzyjne układanie rur grzewczych zgodnie z projektem. Pamiętaj, aby układać ją starannie, z zakładami i sklejać taśmą, by ekran działał prawidłowo.

Krok 2: Montaż kluczowych elementów systemu rozdzielacz i taśmy brzegowe

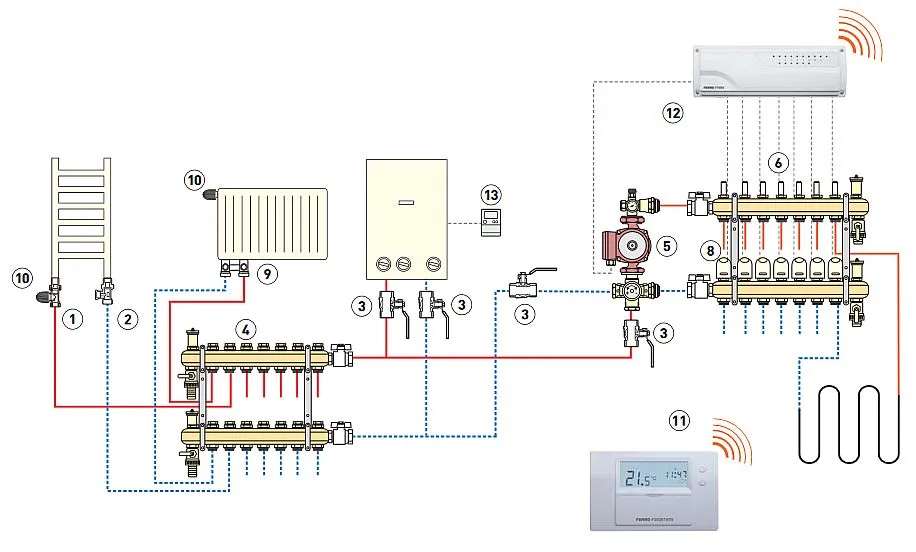

Rozdzielacz to serce Twojej instalacji ogrzewania podłogowego. To on dystrybuuje ciepłą wodę do poszczególnych pętli grzewczych i zbiera z nich wodę powrotną. Najlepiej zamontować go w centralnym punkcie instalacji, w łatwo dostępnym miejscu, np. w szafce instalacyjnej. Rozdzielacz powinien być wyposażony w przepływomierze na zasilaniu (do regulacji przepływu w każdej pętli) oraz zawory termostatyczne lub ręczne na powrocie. Pamiętaj, aby rozdzielacz był stabilnie zamocowany i wypoziomowany, ponieważ będzie do niego podłączonych wiele rur.

Taśma dylatacyjna brzegowa to mały, ale niezwykle ważny element, którego brak może mieć katastrofalne skutki. Układa się ją wzdłuż wszystkich ścian, słupów i innych elementów konstrukcyjnych, które stykają się z wylewką. Jej zadaniem jest kompensowanie rozszerzalności cieplnej wylewki, która pod wpływem temperatury zmienia swoją objętość. Bez taśmy dylatacyjnej wylewka mogłaby pękać, a nawet uszkadzać ściany. To jeden z tych elementów, na których absolutnie nie wolno oszczędzać ani go pomijać.

Krok 3: Układanie rur grzewczych precyzja ma znaczenie

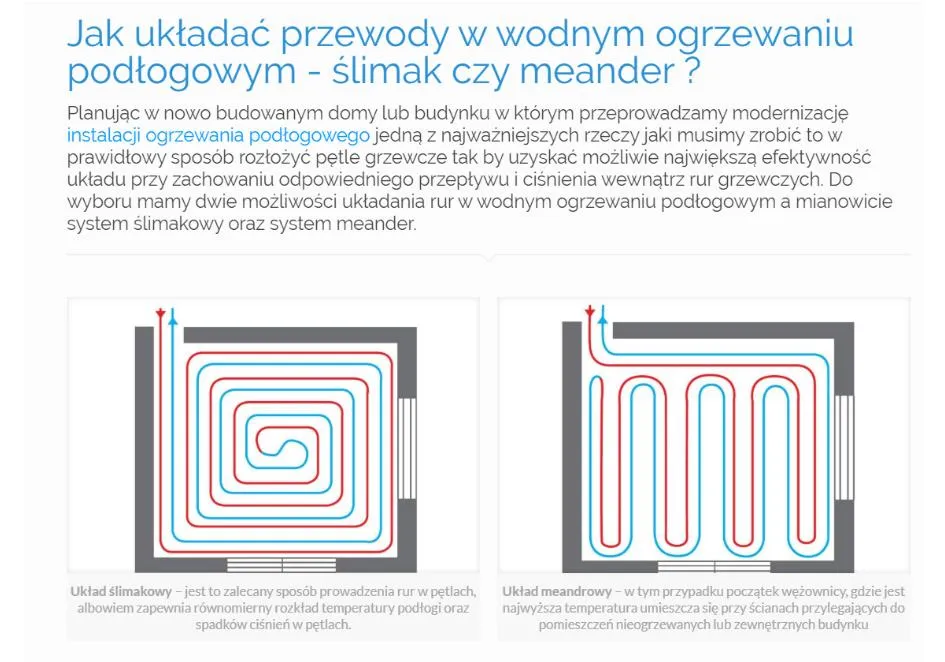

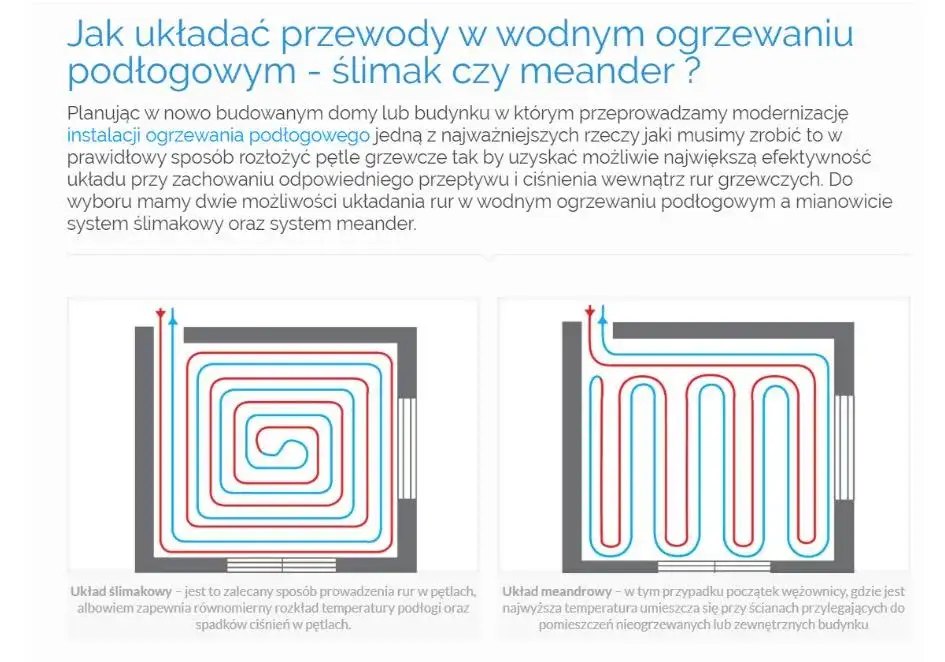

Istnieją dwie główne metody układania rur grzewczych: ślimakowa i meandrowa. Metoda ślimakowa jest zdecydowanie bardziej rekomendowana, ponieważ zapewnia bardziej równomierny rozkład temperatury na całej powierzchni podłogi. Rury układane są spiralnie od zewnątrz do środka, a następnie wracają równolegle, co oznacza, że obok siebie zawsze biegnie rura zasilająca (ciepła) i powrotna (chłodniejsza). Metoda meandrowa, czyli układanie rur w kształcie węża, jest prostsza, ale powoduje, że jedna strona pomieszczenia jest cieplejsza od drugiej. Jeśli zależy Ci na maksymalnym komforcie, wybierz układ ślimakowy.

Rozstaw rur to kolejny kluczowy parametr, który wpływa na efektywność i komfort ogrzewania. W strefach użytkowych, takich jak środek pomieszczenia, standardowy rozstaw wynosi zazwyczaj 10-15 cm. Jednakże, w tak zwanych strefach brzegowych, czyli przy oknach, drzwiach balkonowych i ścianach zewnętrznych, rury należy układać gęściej, do 10 cm. Ma to na celu skompensowanie większych strat ciepła w tych miejscach i zapewnienie komfortu cieplnego nawet przy niskich temperaturach zewnętrznych.

Oto kilka praktycznych wskazówek, które pomogą Ci w układaniu rur:

• Unikaj załamań: Rury należy giąć płynnie, zachowując odpowiedni promień gięcia (zazwyczaj podawany przez producenta), aby nie uszkodzić ich struktury i nie ograniczyć przepływu wody.

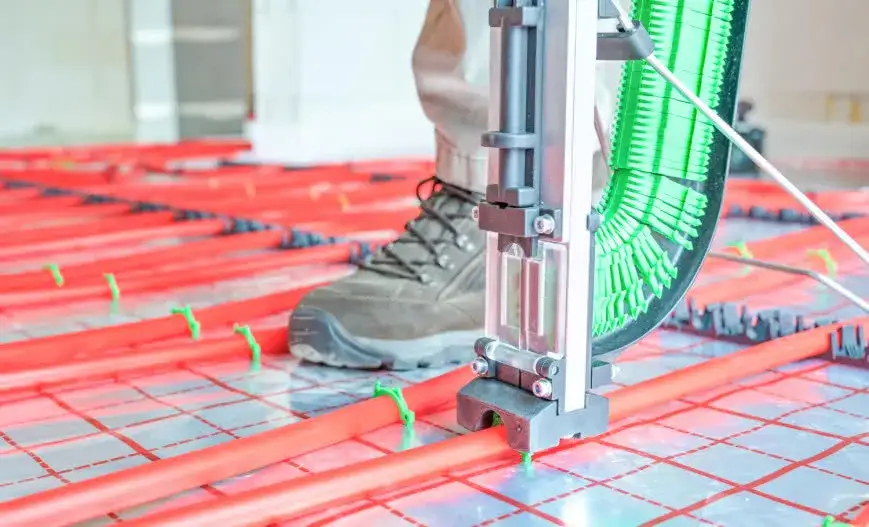

• Prawidłowe mocowanie: Rury mocuj do izolacji za pomocą specjalnych klipsów lub spinek, zapewniając stabilność i zapobiegając ich unoszeniu się podczas wylewania jastrychu.
• Długość pętli: Staraj się, aby długości pętli w jednym pomieszczeniu były zbliżone, co ułatwi późniejsze wyregulowanie systemu.
• Oznaczenia: Oznaczaj początek i koniec każdej pętli, aby łatwo podłączyć je do rozdzielacza.
• Nie układaj pod stałą zabudową: Unikaj układania rur pod wannami, brodzikami, szafami wnękowymi czy innymi elementami stałej zabudowy, gdzie ciepło nie będzie mogło być efektywnie oddawane.

Maksymalna dopuszczalna długość jednej pętli grzewczej to zazwyczaj 100-120 metrów. Przekroczenie tej wartości może prowadzić do zbyt dużych oporów hydraulicznych i znacznego spadku ciśnienia, co w efekcie spowoduje niedogrzanie końcowych fragmentów pętli i nierównomierne ogrzewanie pomieszczenia. Dłuższe pętle są również trudniejsze do odpowietrzenia i wyregulowania. Zawsze staraj się trzymać zaleceń projektowych i producenta rur.

Krok 4: Próba szczelności najważniejszy test przed zalaniem

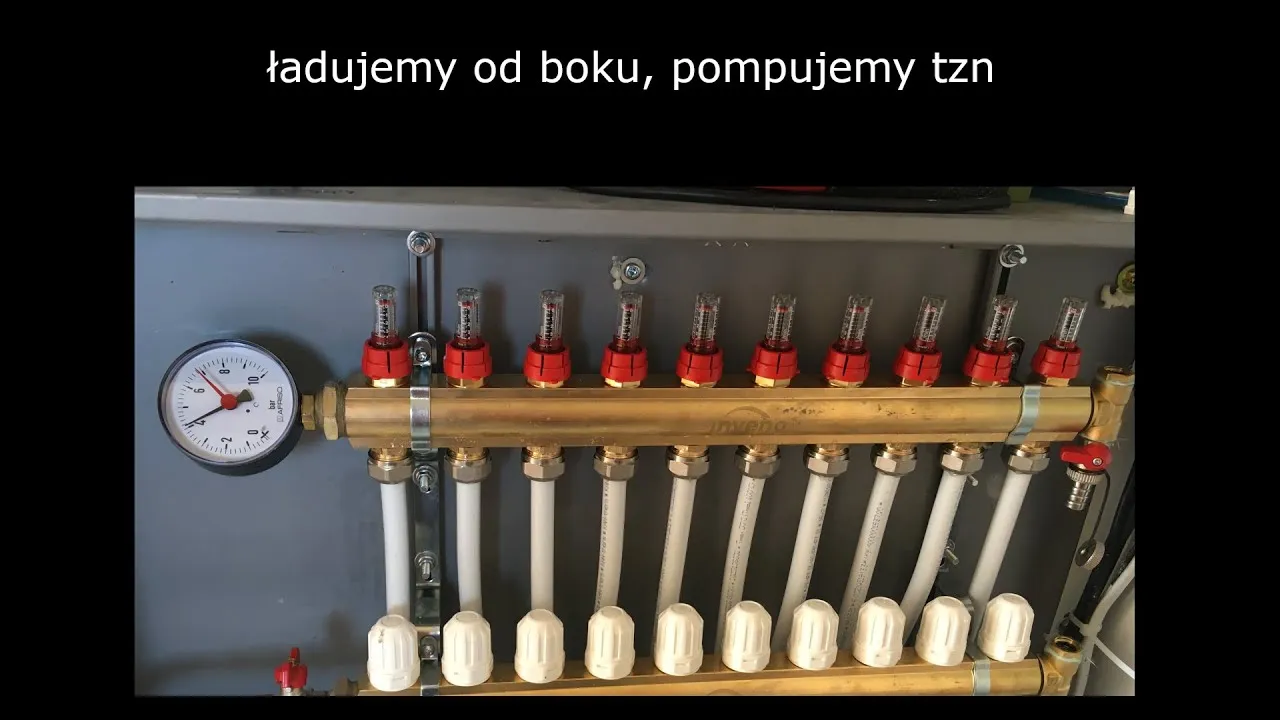

Próba szczelności to absolutnie krytyczny etap, którego pominięcie jest jednym z najpoważniejszych błędów. Wykrycie nieszczelności po zalaniu wylewką to koszmar, który wiąże się z kuciem posadzki i ogromnymi kosztami. Oto jak prawidłowo ją przeprowadzić:

1. Napełnij instalację wodą: Podłącz pompę ciśnieniową do rozdzielacza i napełnij cały system czystą wodą.
2. Dokładnie odpowietrz: Otwórz wszystkie zawory na rozdzielaczu i odpowietrz każdą pętlę osobno, aż z odpowietrzników przestanie wydobywać się powietrze, a będzie płynąć tylko woda.
3. Podbij ciśnienie: Za pomocą pompy ciśnieniowej podbij ciśnienie w instalacji do wartości testowej, zazwyczaj 6-8 barów (lub zgodnie z zaleceniami producenta rur, ale nigdy poniżej 4 barów).
4. Monitoruj spadek ciśnienia: Zamknij zawory odcinające na rozdzielaczu i obserwuj manometr. Ciśnienie powinno utrzymywać się na stałym poziomie.
5. Kontroluj wizualnie: Obejrzyj wszystkie połączenia rur, rozdzielacz i miejsca gięcia rur, szukając ewentualnych wycieków.

Próba ciśnieniowa powinna trwać minimum 24 godziny, a najlepiej 48 godzin. Taki czas pozwala na wykrycie nawet bardzo drobnych nieszczelności, które mogłyby ujawnić się dopiero po pewnym czasie. Ciśnienie testowe powinno być wyższe niż ciśnienie robocze systemu, ale bezpieczne dla rur zazwyczaj 6-8 barów. Pamiętaj, że wylewka powinna być wylewana przy utrzymanym ciśnieniu testowym w rurach, co dodatkowo zabezpiecza je przed uszkodzeniem.

Krok 5: Wylewka (jastrych) ostatnia warstwa "na mokro"

Typ wylewki	Właściwości i zastosowanie
Cementowa	Tańsza, bardzo odporna na wilgoć, idealna do łazienek i pomieszczeń gospodarczych. Dłuższy czas schnięcia, wymaga dodatku plastyfikatora dla lepszego przewodnictwa cieplnego i mniejszej porowatości.
Anhydrytowa	Droższa, charakteryzuje się lepszym przewodnictwem cieplnym i krótszym czasem schnięcia. Wrażliwa na wilgoć, niezalecana do pomieszczeń mokrych. Samopoziomująca, co ułatwia uzyskanie idealnie równej powierzchni.

Optymalna grubość wylewki nad rurami to minimum 4-5 cm. Jest to niezwykle ważne z kilku powodów. Po pierwsze, zapewnia odpowiednią wytrzymałość mechaniczną posadzki, chroniąc rury przed uszkodzeniami. Po drugie, odpowiednia grubość jastrychu gwarantuje równomierne rozprowadzanie ciepła po całej powierzchni podłogi. Zbyt cienka wylewka może prowadzić do efektu "ciepłych pasków" nad rurami, a zbyt gruba zwiększy bezwładność cieplną systemu i wydłuży czas reakcji na zmiany temperatury.

Dylatacje powierzchniowe są równie ważne jak te brzegowe. Należy je wykonać na dużych powierzchniach podłogi zazwyczaj powyżej 30-40 m² lub gdy długość boku pomieszczenia przekracza 7 metrów. Dylatacje te dzielą wylewkę na mniejsze pola, co pozwala jej swobodnie pracować pod wpływem zmian temperatury i zapobiega powstawaniu pęknięć. Wykonuje się je za pomocą specjalnych profili dylatacyjnych, które przechodzą przez całą grubość wylewki.

Krok 6: Pierwsze uruchomienie i odpowietrzanie cierpliwość popłaca

Po wylaniu wylewki musisz uzbroić się w cierpliwość. Proces sezonowania wylewki, czyli jej naturalnego wiązania i wysychania, to minimum 3 tygodnie, a w przypadku wylewek cementowych często nawet dłużej. Zbyt szybkie uruchomienie ogrzewania po wylaniu jastrychu to częsty i bardzo poważny błąd, który może doprowadzić do pęknięć i uszkodzeń posadzki. Woda w wylewce musi mieć czas, aby odparować w naturalny sposób, zanim zostanie poddana działaniu wysokiej temperatury.

Po zakończeniu sezonowania wylewki, przystępujemy do procesu wygrzewania posadzki. Jest to kluczowy etap, który powinien być przeprowadzony stopniowo i z rozwagą:

1. Pierwsze włączenie: Ustaw temperaturę wody zasilającej na rozdzielaczu na minimalną wartość, np. 20-25°C. Pozwól systemowi pracować z tą temperaturą przez 2-3 dni.
2. Stopniowe podnoszenie temperatury: Codziennie zwiększaj temperaturę wody zasilającej o 2-3°C, aż do osiągnięcia maksymalnej temperatury projektowej (zazwyczaj 40-45°C). Utrzymuj tę maksymalną temperaturę przez kolejne 2-3 dni.
3. Stopniowe obniżanie temperatury: Po osiągnięciu i utrzymaniu maksymalnej temperatury, stopniowo obniżaj ją o 2-3°C dziennie, aż do powrotu do temperatury minimalnej.
4. Powtórzenie cyklu: Warto powtórzyć cały cykl wygrzewania 2-3 razy. Ten proces pozwala na kontrolowane usunięcie resztek wilgoci z wylewki i jej utwardzenie, minimalizując ryzyko pęknięć.

Zapowietrzenie instalacji podłogowej objawia się najczęściej zimnymi fragmentami podłogi, mimo że system pracuje. Może to być spowodowane nieprawidłowym napełnieniem instalacji, nieszczelnościami lub po prostu uwięzionym powietrzem. Aby skutecznie usunąć powietrze, należy ponownie odpowietrzyć każdą pętlę osobno za pomocą odpowietrzników na rozdzielaczu. Często pomaga zwiększenie ciśnienia w instalacji i kilkukrotne przepłukanie pętli, otwierając i zamykając zawory na rozdzielaczu. Czasem trzeba to robić kilkukrotnie, aż do momentu, gdy cała podłoga będzie równomiernie ciepła.

Najczęstsze błędy montażowe i jak ich uniknąć

Podsumowując, oto lista najczęstszych błędów, których musisz unikać, aby Twoje ogrzewanie podłogowe działało bez zarzutu:

• Brak projektu: Instalacja "na oko" to prosta droga do niedogrzania pomieszczeń lub zbyt wysokich kosztów eksploatacji. Zawsze zaczynaj od profesjonalnego projektu.
• Zła jakość lub grubość izolacji termicznej: Niewystarczająca izolacja to ucieczka ciepła w dół i mniejsza efektywność systemu. Inwestuj w dobry styropian o odpowiedniej twardości.
• Zbyt długie pętle grzewcze: Pętle powyżej 100-120 metrów prowadzą do spadków ciśnienia i niedogrzania. Trzymaj się zaleceń.
• Nieprawidłowy rozstaw rur: Zbyt rzadkie ułożenie rur to nierównomierne ogrzewanie, szczególnie w strefach brzegowych.
• Brak taśmy dylatacyjnej przy ścianach: To prosta droga do pęknięć wylewki. Taśma jest absolutnie niezbędna.
• Pominięcie próby ciśnieniowej: Krytyczny błąd! Wykrycie nieszczelności po wylaniu wylewki to ogromne koszty i kucie posadzki.
• Układanie rur pod stałą zabudową: Pod wannami, brodzikami czy szafami wnękowymi rury nie mają sensu, a nawet mogą powodować przegrzewanie.
• Zbyt szybkie uruchomienie ogrzewania po wylaniu jastrychu: Niecierpliwość w tym przypadku skutkuje pęknięciami wylewki. Poczekaj na pełne sezonowanie.
