Podłączenie kotła elektrycznego do C.O.: Schematy, błędy, porady

Podłączenie kotła elektrycznego do instalacji centralnego ogrzewania to zadanie, które wymaga precyzji i wiedzy technicznej. Ten kompleksowy przewodnik krok po kroku ma za zadanie przeprowadzić Cię przez cały proces od wstępnych przygotowań, przez montaż hydrauliczny i elektryczny, aż po pierwsze uruchomienie. Moim celem jest dostarczenie praktycznych wskazówek, które pomogą Ci uniknąć typowych błędów i zapewnić efektywną oraz bezpieczną pracę Twojego systemu grzewczego.

Przygotowania do montażu kotła elektrycznego

Zanim w ogóle pomyślisz o fizycznym montażu kotła elektrycznego, musisz poświęcić czas na solidne przygotowania i planowanie. To kluczowy etap, który pozwoli uniknąć wielu problemów i niepotrzebnych kosztów w przyszłości. Właściwe przygotowanie to fundament efektywnej i bezpiecznej instalacji.

Sprawdź swoją instalację elektryczną czy na pewno wytrzyma?

Sprawdzenie istniejącej instalacji elektrycznej to absolutna podstawa. Kocioł elektryczny, szczególnie o większej mocy, jest urządzeniem o znacznym zapotrzebowaniu na energię, dlatego Twoja sieć musi być na to gotowa. Z mojego doświadczenia wynika, że kotły o mocy do około 6 kW zazwyczaj mogą być zasilane z instalacji jednofazowej (230V). Natomiast urządzenia o większej mocy, powyżej 6-8 kW, niemal zawsze wymagają zasilania trójfazowego, potocznie nazywanego "siłą" (400V). Koniecznie sprawdź warunki przyłączeniowe swojego budynku, aby dowiedzieć się, jaką mocą dysponujesz. Jeśli okaże się, że jest ona niewystarczająca, konieczne będzie wystąpienie do zakładu energetycznego o jej zwiększenie, co jest procesem, który potrafi zająć trochę czasu.

Dobór mocy kotła: Jak nie przepłacić i skutecznie ogrzać dom?

Prawidłowy dobór mocy kotła elektrycznego do zapotrzebowania cieplnego budynku to jeden z najważniejszych elementów planowania. Nie chcesz przecież przepłacać za zbyt mocne urządzenie ani marznąć z powodu niedostatecznej mocy. Z mojego doświadczenia wynika, że dla dobrze ocieplonego domu o powierzchni około 100 m² wystarczający będzie kocioł o mocy 6-10 kW. Jeśli jednak Twój budynek jest słabiej izolowany, wartości te mogą wzrosnąć do 12-16 kW, aby zapewnić komfort cieplny. Zawsze warto skonsultować to z audytorem energetycznym lub doświadczonym instalatorem, który precyzyjnie obliczy zapotrzebowanie Twojego domu.

Niezbędne narzędzia i komponenty stwórz swoją listę zakupów

Przygotowanie listy niezbędnych komponentów hydraulicznych to kolejny krok, który pozwoli Ci sprawnie przeprowadzić montaż. Oto, co z pewnością znajdzie się na mojej liście zakupów:

• Zawory odcinające: Są absolutnie niezbędne zarówno na zasilaniu, jak i na powrocie do kotła. Umożliwiają one odcięcie kotła od reszty instalacji w przypadku serwisu lub awarii, bez konieczności spuszczania wody z całego systemu.
• Filtr siatkowy (magnetyczny): Montowany na powrocie do kotła, jego zadaniem jest wyłapywanie wszelkich zanieczyszczeń z instalacji. To kluczowy element chroniący pompę obiegową i wymiennik ciepła kotła przed uszkodzeniem.
• Naczynie przeponowe (wzbiorcze): Kompensuje zmiany objętości wody w instalacji, które wynikają ze zmian temperatury. Wiele nowoczesnych kotłów ma je wbudowane, ale w większych instalacjach może być potrzebne dodatkowe.
• Zawór bezpieczeństwa: Chroni instalację przed nadmiernym wzrostem ciśnienia, automatycznie upuszczając wodę, gdy ciśnienie przekroczy bezpieczną wartość. Zazwyczaj jest już zintegrowany z kotłem.
• Pompa obiegowa: Odpowiada za wymuszanie krążenia wody w instalacji grzewczej. Podobnie jak naczynie przeponowe i zawór bezpieczeństwa, w większości nowych kotłów jest już wbudowana.
• Manometr i termometr: Umożliwiają stałą kontrolę najważniejszych parametrów pracy instalacji ciśnienia i temperatury wody.

Podłączanie kotła elektrycznego do instalacji hydraulicznej

Prawidłowe podłączenie hydrauliczne to fundament efektywnej i bezawaryjnej pracy całego systemu grzewczego. To tutaj woda grzewcza będzie krążyć, dostarczając ciepło do Twojego domu, dlatego każdy detal ma znaczenie.

Gdzie zamontować kocioł? Wybór optymalnego miejsca

Wybór miejsca montażu kotła elektrycznego jest znacznie prostszy niż w przypadku kotłów na paliwo stałe czy gazowych. Przede wszystkim, nie wymaga on podłączenia do komina, co daje dużą swobodę. Ważne jest jednak, aby zapewnić łatwy dostęp do instalacji elektrycznej i hydraulicznej. Pamiętaj też o odpowiedniej wentylacji, choć nie jest ona tak krytyczna jak przy kotłach gazowych, oraz o przestrzeni umożliwiającej przyszłe serwisowanie urządzenia. Kocioł elektryczny można zamontować w kotłowni, pralni, a nawet w kuchni, jeśli tylko spełnione są podstawowe warunki.

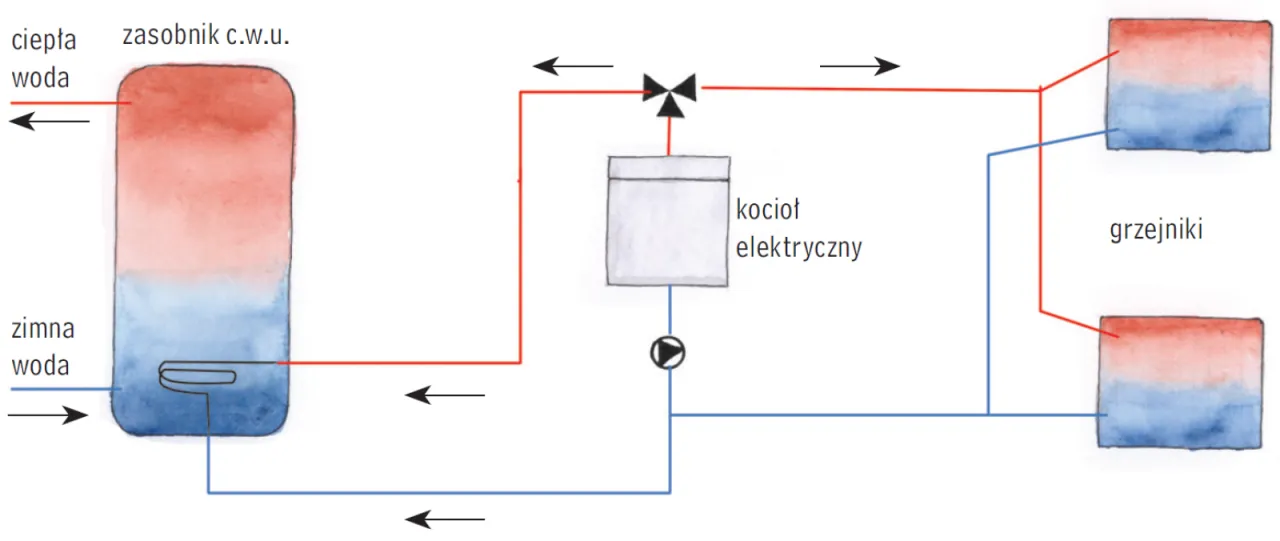

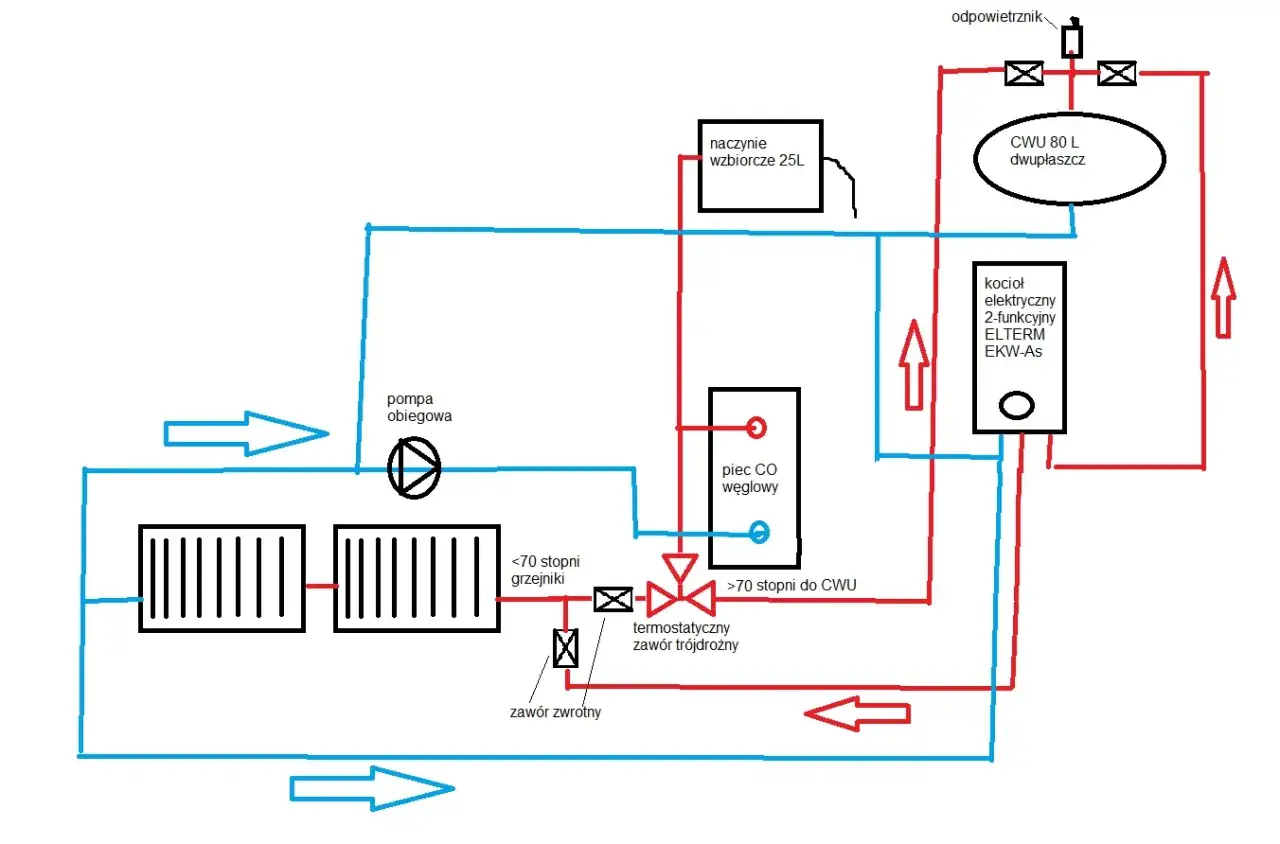

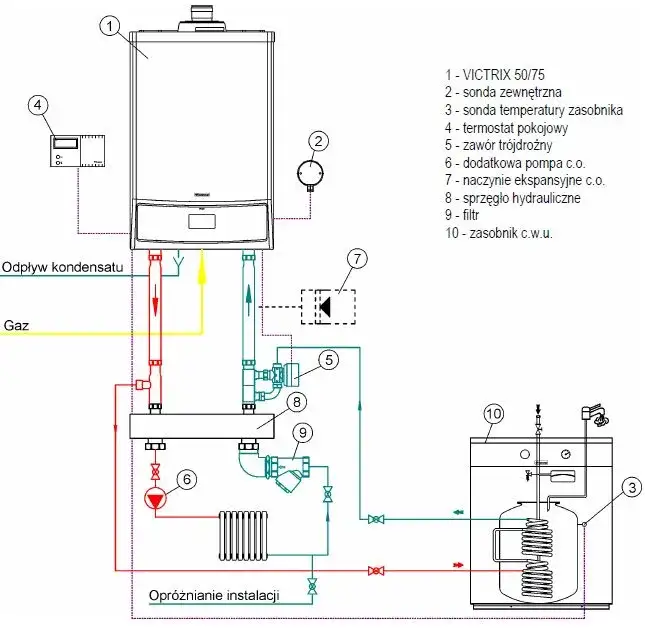

Schemat podstawowy: Jak wpiąć kocioł bezpośrednio w instalację C. O. ?

Najprostszym i najczęściej spotykanym schematem jest bezpośrednie wpięcie kotła elektrycznego w obieg grzewczy. Oznacza to, że kocioł bezpośrednio zasila grzejniki lub ogrzewanie podłogowe. Wiele nowoczesnych kotłów elektrycznych jest już wyposażonych w wbudowaną pompę obiegową, naczynie przeponowe oraz grupę bezpieczeństwa. To znacznie upraszcza montaż, ponieważ nie musisz instalować tych elementów oddzielnie. Wystarczy podłączyć rury zasilającą i powrotną do kotła, a następnie do reszty instalacji C.O.

Montaż kluczowych elementów: Zawory, filtr i grupa bezpieczeństwa

Przejdźmy teraz do praktycznego montażu kluczowych elementów hydraulicznych:

1. Zawory odcinające: Zacznij od zamontowania zaworów odcinających na rurach zasilającej i powrotnej, tuż przed i za kotłem. Dzięki nim będziesz mógł odizolować kocioł od reszty instalacji w razie potrzeby, bez konieczności opróżniania całego systemu.
2. Filtr siatkowy (magnetyczny): To niezwykle ważny element. Zamontuj go na rurze powrotnej, przed wejściem wody do kotła. Jego zadaniem jest wyłapywanie wszelkich zanieczyszczeń, takich jak rdza czy osady, które mogłyby uszkodzić pompę obiegową lub delikatny wymiennik ciepła w kotle. Z mojego doświadczenia wiem, że brak filtra to prosta droga do awarii.
3. Grupę bezpieczeństwa: Jeśli Twój kocioł nie ma wbudowanej grupy bezpieczeństwa (co jest rzadkością w nowoczesnych modelach), musisz ją zamontować na rurze zasilającej, jak najbliżej kotła. Składa się ona zazwyczaj z manometru, zaworu bezpieczeństwa oraz odpowietrznika.

Podłączenie rur zasilającej i powrotnej na co zwrócić szczególną uwagę?

Podłączanie rur zasilającej i powrotnej do kotła wymaga precyzji i uwagi na kierunek przepływu wody. Zazwyczaj króciec zasilający (gorąca woda wychodząca z kotła) znajduje się u góry, a króciec powrotny (zimna woda wracająca do kotła) na dole. Upewnij się, że podłączasz rury zgodnie z oznaczeniami producenta. Odwrotne podłączenie może prowadzić do nieefektywnej pracy, a nawet uszkodzenia kotła. Pamiętaj o szczelności połączeń użyj odpowiednich uszczelek i taśmy teflonowej lub pakuł z pastą uszczelniającą.

Napełnianie i odpowietrzanie układu: Ostatni etap przed uruchomieniem

Po zakończeniu montażu hydraulicznego, przed pierwszym uruchomieniem kotła, musisz napełnić instalację wodą i ją odpowietrzyć. To kluczowe dla prawidłowej i cichej pracy systemu:

1. Napełnianie: Podłącz wąż do zaworu napełniającego instalację (zazwyczaj jest to zawór zlokalizowany w najniższym punkcie instalacji lub przy kotle) i powoli wpuszczaj wodę, obserwując manometr. Ciśnienie powinno wzrosnąć do wartości zalecanej przez producenta kotła lub instalacji (zazwyczaj 1,2-1,5 bara na zimnej instalacji).
2. Odpowietrzanie: Gdy instalacja się napełni, rozpocznij odpowietrzanie. Otwórz wszystkie odpowietrzniki ręczne na grzejnikach, zaczynając od tych na najniższych kondygnacjach i stopniowo przechodząc do najwyższych. Pozwól, aby powietrze uciekło, a z odpowietrzników zaczęła lecieć woda. Warto również kilkukrotnie włączyć i wyłączyć pompę obiegową (jeśli kocioł ma ją wbudowaną), aby pomóc w usunięciu pęcherzyków powietrza. Pamiętaj, aby po odpowietrzeniu ponownie sprawdzić ciśnienie i w razie potrzeby uzupełnić wodę. Nieodpowietrzona instalacja to gwarancja głośnej pracy i niskiej wydajności.

Jak bezpiecznie podłączyć kocioł elektryczny do prądu

Podłączenie elektryczne kotła to najbardziej krytyczny etap montażu, który musi być wykonany z najwyższą starannością i zgodnie z obowiązującymi normami bezpieczeństwa. Zawsze podkreślam, że to zadanie dla wykwalifikowanego elektryka. Jak czytamy w wytycznych:

Montaż kotła elektrycznego, zwłaszcza podłączenie do instalacji elektrycznej, powinien być wykonany przez osobę z odpowiednimi uprawnieniami (świadectwo kwalifikacyjne SEP grupy G1). Samodzielny montaż przez osobę bez kwalifikacji jest niebezpieczny i może skutkować utratą gwarancji.

Nie ryzykuj zdrowia ani utraty gwarancji zleć to profesjonaliście.

Dlaczego zasilanie trójfazowe ("siła") to często konieczność?

Wspominałem już o tym w sekcji przygotowań, ale warto to powtórzyć: zasilanie trójfazowe (400V) jest niezbędne dla większości kotłów elektrycznych o mocy powyżej 6-8 kW. Wynika to z faktu, że przy większej mocy, prąd płynący przez pojedynczą fazę byłby zbyt duży dla standardowej instalacji jednofazowej, co prowadziłoby do przeciążeń i wybijania bezpieczników. Zasilanie trójfazowe rozkłada obciążenie na trzy fazy, co pozwala na bezpieczne i stabilne dostarczanie energii do kotła o dużej mocy.

Jak przygotować dedykowany obwód dla kotła elektrycznego?

Dedykowany obwód elektryczny to podstawa bezpieczeństwa i niezawodności. Kocioł elektryczny nie może być podłączony do istniejących obwodów, które zasilają inne urządzenia. Musi mieć swój własny, niezależny obwód, prowadzony bezpośrednio od rozdzielnicy głównej. Kluczowe jest dobranie odpowiedniego przekroju przewodów zbyt cienkie przewody mogą się przegrzewać, stwarzając ryzyko pożaru. Obwód ten musi być również zabezpieczony odpowiednim wyłącznikiem nadprądowym (tzw. "bezpiecznikiem") oraz wyłącznikiem różnicowoprądowym, które zapewnią ochronę przed przeciążeniami, zwarciami i porażeniem prądem.

Podłączanie przewodów do kotła: Prawidłowe oznaczenia i zaciski

Podłączanie przewodów do zacisków kotła wymaga ścisłego przestrzegania schematu elektrycznego dostarczonego przez producenta. Zazwyczaj znajdziesz tam wyraźne oznaczenia zacisków dla poszczególnych faz (L1, L2, L3), przewodu neutralnego (N) oraz przewodu ochronnego (PE). Upewnij się, że każdy przewód jest podłączony do właściwego zacisku i że połączenia są solidne i bezpieczne. Prawidłowe oznaczenie przewodów (kolory izolacji) to również podstawa, która ułatwi przyszłe prace serwisowe.

Rola wyłącznika różnicowoprądowego Twój strażnik bezpieczeństwa

Wyłącznik różnicowoprądowy (RCD) to niezwykle ważny element w obwodzie kotła elektrycznego. Jego główną funkcją jest ochrona przed porażeniem prądem elektrycznym. Działa on na zasadzie monitorowania równowagi prądów płynących w obwodzie. Jeśli wykryje nawet niewielką różnicę (tzw. prąd upływowy), która może świadczyć o tym, że prąd ucieka z instalacji (np. przez ciało człowieka), natychmiast odcina zasilanie. To Twój strażnik bezpieczeństwa, który może uratować życie, dlatego jego obecność i prawidłowe działanie są absolutnie kluczowe.

Rozbudowane systemy grzewcze z kotłem elektrycznym

Kocioł elektryczny, choć sam w sobie jest efektywnym źródłem ciepła, może stać się częścią znacznie bardziej złożonych i efektywnych systemów grzewczych. Integracja z innymi technologiami pozwala na maksymalizację oszczędności i komfortu użytkowania.

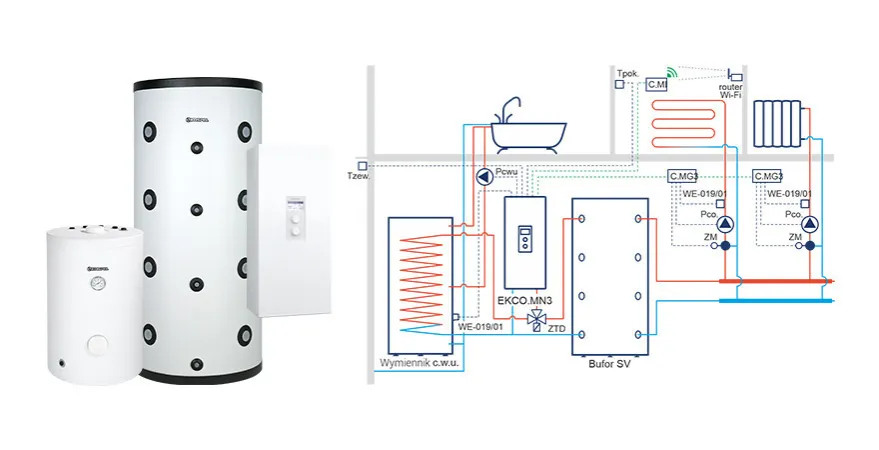

Jak podłączyć kocioł elektryczny z buforem ciepła? Schemat i korzyści

Podłączenie kotła elektrycznego z buforem ciepła to rozwiązanie, które gorąco polecam, zwłaszcza w połączeniu z ogrzewaniem podłogowym lub instalacją fotowoltaiczną. Bufor ciepła to nic innego jak duży zbiornik, który magazynuje ciepłą wodę. Kocioł elektryczny podgrzewa wodę w buforze, a następnie bufor zasila instalację grzewczą. Korzyści są znaczące: po pierwsze, kocioł pracuje stabilniej, rzadziej się włącza i wyłącza, co wydłuża jego żywotność. Po drugie, bufor pozwala na wykorzystanie tańszych taryf energii elektrycznej (np. taryfy nocnej G12), nagrzewając wodę w nocy, aby wykorzystać ją w ciągu dnia. Po trzecie, bufor doskonale współpracuje z ogrzewaniem podłogowym, które wymaga stabilnej, niższej temperatury zasilania. Schemat podłączenia zakłada, że kocioł jest wpięty w obieg bufora, a bufor w obieg grzewczy domu, często z dodatkową pompą.

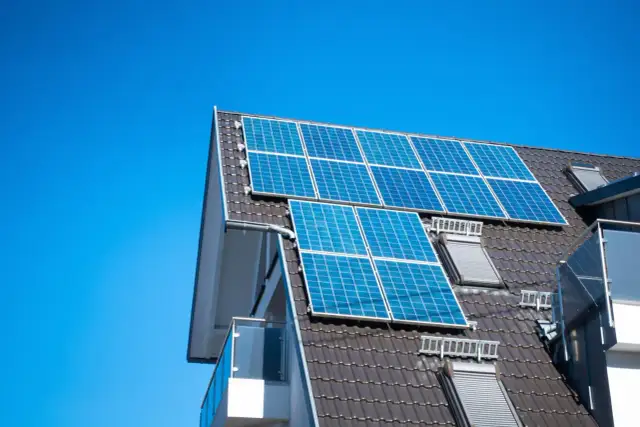

Integracja z fotowoltaiką: Wykorzystaj darmową energię do ogrzewania

Jednym z największych trendów i najbardziej efektywnych rozwiązań jest integracja kotła elektrycznego z instalacją fotowoltaiczną. To pozwala na wykorzystanie nadwyżek wyprodukowanej energii słonecznej do ogrzewania domu. Zamiast oddawać nadwyżki do sieci energetycznej za niższą stawkę, możesz je "skonsumować" na własne potrzeby, znacząco obniżając rachunki za ogrzewanie. W takim układzie inteligentna automatyka może sterować pracą kotła, włączając go w momencie, gdy instalacja fotowoltaiczna produkuje najwięcej energii. To rozwiązanie, które pozwala mi spać spokojnie, wiedząc, że maksymalnie wykorzystuję darmową energię ze słońca.

Kocioł elektryczny jako drugie źródło ciepła jak połączyć go z kominkiem lub "kopciuchem"?

Kocioł elektryczny doskonale sprawdza się również jako drugie, szczytowe lub awaryjne źródło ciepła w układach hybrydowych. Często widzę go w połączeniu z kominkiem z płaszczem wodnym, kotłem na paliwo stałe (tzw. "kopciuchem") lub nawet z pompą ciepła. W takich konfiguracjach kocioł elektryczny może uruchamiać się automatycznie, gdy główne źródło ciepła nie jest w stanie zapewnić odpowiedniej temperatury (np. gdy wygaśnie ogień w kominku) lub gdy jest to bardziej opłacalne (np. w tańszej taryfie). W celu rozdzielenia obiegów różnych źródeł ciepła często stosuje się wymiennik płytowy lub sprzęgło hydrauliczne, które zapewniają prawidłową i bezpieczną pracę całego systemu.

Unikaj tych błędów podczas montażu kotła elektrycznego

Jako instalator, widziałem wiele różnych błędów podczas montażu. Świadomość najczęstszych z nich to pierwszy krok do ich uniknięcia i zapewnienia bezawaryjnej pracy Twojej instalacji grzewczej. Pamiętaj, że diabeł tkwi w szczegółach.

Błąd #1: Brak filtra magnetycznego prosta droga do awarii pompy

To jeden z najczęstszych i najbardziej kosztownych błędów. Brak filtra na powrocie do kotła oznacza, że wszelkie zanieczyszczenia z instalacji rdza, kamień, osady trafiają bezpośrednio do wnętrza urządzenia. Te cząstki mogą uszkodzić wirnik pompy obiegowej, zablokować wymiennik ciepła, a w konsekwencji doprowadzić do poważnej awarii całego kotła. Koszt wymiany pompy czy wymiennika jest znacznie wyższy niż koszt dobrego filtra magnetycznego.

Błąd #2: Zbyt cienkie przewody elektryczne ryzyko przegrzania i pożaru

Niewłaściwy dobór przekroju przewodów elektrycznych do mocy kotła to poważne zagrożenie. Kocioł elektryczny pobiera duży prąd, a zbyt cienkie przewody nie są w stanie go bezpiecznie przewodzić. Skutkuje to ich przegrzewaniem się, topieniem izolacji, a w skrajnych przypadkach ryzykiem pożaru. Zawsze stosuj przewody o przekroju zgodnym z zaleceniami producenta kotła i normami elektrycznymi, a najlepiej zleć to elektrykowi z uprawnieniami.

Błąd #3: Pomyłki przy podłączeniu zasilania i powrotu dlaczego ogrzewanie nie działa?

Odwrotne podłączenie rur zasilającej i powrotnej do kotła to błąd, który często prowadzi do frustracji. Chociaż kocioł może działać, to efektywność ogrzewania będzie drastycznie obniżona, a w niektórych przypadkach system w ogóle nie będzie w stanie prawidłowo grzać. Woda będzie krążyć w niewłaściwym kierunku, co zakłóci wymianę ciepła. Zawsze dokładnie sprawdzaj oznaczenia na kotle i w instrukcji.

Błąd #4: Zaniedbanie odpowietrzenia głośna praca i niska wydajność instalacji

Pamiętasz, jak podkreślałem znaczenie odpowietrzania? Nie bez powodu. Powietrze w instalacji to wróg numer jeden. Nieodpowietrzona instalacja objawia się głośną pracą (szumy, bulgotanie), nierównomiernym grzaniem grzejników (część grzejnika jest zimna) oraz ogólnie obniżoną wydajnością grzewczą. Pęcherzyki powietrza utrudniają swobodny przepływ wody i wymianę ciepła, co zmusza kocioł do cięższej pracy i zużywania większej ilości energii.

Pierwsze uruchomienie i optymalizacja pracy kotła

Po zakończeniu montażu hydraulicznego i elektrycznego nadszedł czas na najważniejszy moment pierwsze uruchomienie kotła. To nie tylko sprawdzenie, czy wszystko działa, ale także optymalizacja systemu, aby zapewnić jego efektywną i ekonomiczną pracę.

Kontrola ciśnienia w instalacji: Jaką wartość ustawić?

Po napełnieniu i odpowietrzeniu instalacji, kluczowe jest sprawdzenie i ewentualne skorygowanie ciśnienia. Na zimnej instalacji (gdy woda ma temperaturę pokojową) optymalne ciśnienie waha się zazwyczaj w przedziale 1,2 do 1,5 bara. Wartość tę należy odczytać na manometrze. Jeśli ciśnienie jest zbyt niskie, należy uzupełnić wodę w instalacji. Jeśli jest zbyt wysokie, trzeba delikatnie upuścić wodę przez zawór spustowy. Pamiętaj, że ciśnienie będzie rosło wraz ze wzrostem temperatury wody, co jest zjawiskiem normalnym i kompensowanym przez naczynie przeponowe.

Ustawienie temperatury wody grzewczej dla grzejników i podłogówki

Optymalne ustawienie temperatury wody grzewczej zależy od typu instalacji. Dla tradycyjnych grzejników zazwyczaj stosuje się wyższe temperatury, w zakresie 50-70°C. Natomiast w przypadku ogrzewania podłogowego, które jest systemem niskotemperaturowym, temperatura zasilania powinna być znacznie niższa, zazwyczaj w przedziale 30-45°C. Ustawienie zbyt wysokiej temperatury dla podłogówki może prowadzić do przegrzewania pomieszczeń i niepotrzebnego zużycia energii. Ważne jest, aby stopniowo regulować temperaturę i obserwować komfort cieplny w domu.

Przeczytaj również: Kocioł kondensacyjny w starej instalacji CO: Uniknij błędów i oszczędź

Testowanie zabezpieczeń i automatyki kotła

Zanim zaczniesz normalne użytkowanie, przeprowadź testy wszystkich zabezpieczeń i funkcji automatyki kotła. Sprawdź, czy zawór bezpieczeństwa działa prawidłowo, czy wyłączniki nadprądowe i różnicowoprądowe reagują na testowe naciśnięcie. Upewnij się, że termostat pokojowy komunikuje się z kotłem i prawidłowo steruje jego pracą. Przetestuj różne tryby pracy kotła, takie jak tryb letni (tylko ciepła woda użytkowa, jeśli kocioł ma taką funkcję) czy tryb ekonomiczny. Pamiętaj, że sprawnie działające zabezpieczenia to gwarancja bezpieczeństwa, a dobrze skonfigurowana automatyka to klucz do oszczędności i komfortu.
