Łączenie ogrzewania podłogowego z grzejnikami ma sens tylko wtedy, gdy instalacja nie próbuje pracować na jednej temperaturze dla dwóch różnych odbiorników ciepła. W praktyce podłogówka lubi niskie parametry i spokojną pracę, a grzejniki zwykle potrzebują wyższej temperatury zasilania i szybszej reakcji. W tym tekście pokazuję, kiedy taki układ jest rozsądny, jak powinien być zbudowany i gdzie najłatwiej popełnić kosztowny błąd.
Najlepiej działa to jako dwa osobne obiegi z jedną kotłownią
- Podłogówka zwykle pracuje przy wodzie o temperaturze około 30-45°C, a grzejniki najczęściej potrzebują wyższych parametrów.
- Bez rozdzielenia temperatur grozi przegrzanie posadzki albo niedogrzanie pomieszczeń.
- Najczęściej stosuje się zawór mieszający, osobną pompę obiegową i rozdzielacz, a w większych instalacjach także sprzęgło hydrauliczne.
- Przy pompie ciepła im niższa temperatura zasilania, tym lepiej dla sprawności całego układu.
- Poprawne równoważenie hydrauliczne jest równie ważne jak sam dobór urządzeń.
- Modernizacja ma sens dopiero wtedy, gdy projekt uwzględnia realne straty ciepła i parametry źródła.
Czy podłogówka i grzejniki na jednym obiegu to dobry pomysł
Krótka odpowiedź brzmi: zwykle nie w sensie dosłownym. Można mieć jedno źródło ciepła, jedną kotłownię i jedną automatykę, ale sama woda zasilająca oba odbiorniki nie powinna płynąć bez kontroli na tym samym parametrze. Podłogówka źle znosi zbyt gorącą wodę, a grzejnik przy zbyt niskiej temperaturze zaczyna oddawać za mało ciepła.
Z mojego punktu widzenia najbezpieczniej traktować taki układ jako wspólny system z dwoma obiegami, a nie jako jedną prostą pętlę. Wyjątki istnieją, ale dotyczą raczej małych fragmentów instalacji, na przykład krótkiej pętli w łazience albo układu z przewymiarowanymi grzejnikami niskotemperaturowymi.
- Podłogówka potrzebuje zwykle niższej temperatury zasilania, bo ogrzewa dużą powierzchnią.
- Grzejniki oddają ciepło szybciej, ale zwykle wymagają wyższego parametru wody.
- Jedna, niekontrolowana temperatura najczęściej oznacza kompromis na niekorzyść komfortu.
- Im większa różnica między pomieszczeniami i źródłem ciepła, tym mniej sensu ma jeden wspólny obieg bez mieszania.
To prowadzi do ważniejszego pytania: w jakich sytuacjach taki układ rzeczywiście działa dobrze, a kiedy tylko komplikuje instalację.
Kiedy układ mieszany ma sens, a kiedy lepiej go nie robić
Nie każda instalacja mieszana jest z definicji zła. Problem pojawia się wtedy, gdy ktoś próbuje połączyć odbiorniki o zupełnie różnych wymaganiach bez przeliczenia mocy i bez rozdzielenia temperatur. Wtedy nawet drogie elementy nie naprawią błędnie zaprojektowanej hydrauliki.
| Sytuacja | Ocena | Dlaczego |
|---|---|---|
| Nowy, dobrze ocieplony dom | Najczęściej tak | Łatwiej zaprojektować niskie temperatury i dobrać grzejniki, które nie wymagają bardzo gorącej wody. |
| Modernizacja starego domu | Tak, ale ostrożnie | Stare grzejniki często potrzebują wyższych parametrów, więc podłogówka musi dostać osobne ograniczenie temperatury. |
| Pompa ciepła jako źródło ciepła | Tak, jeśli system jest niskotemperaturowy | Pompa ciepła najlepiej pracuje przy niskiej temperaturze zasilania, więc przewymiarowane grzejniki są dużym plusem. |
| Kocioł na paliwo stałe | Tak, ale z buforem lub mieszaniem | Takie źródło lubi stabilną pracę i ochronę powrotu, a mieszany układ bez zabezpieczeń robi się trudny do opanowania. |
| Mała łazienka z pętlą podłogową i drabinką | Często tak | To jeden z prostszych i bardziej praktycznych wariantów, pod warunkiem że podłogówka ma ograniczenie temperatury. |
Najbardziej problematyczne są domy, w których grzejniki wymuszają parametry rzędu 70/55°C, a podłogówka ma być dokładana tylko jako „dodatek”. W takiej sytuacji bez osobnego obiegu, mieszania i sensownej regulacji instalacja bardzo szybko zaczyna pracować na kompromisach, których potem nie da się naprawić samą automatyka. To właśnie dlatego przy modernizacji patrzę najpierw na parametry, a dopiero później na same urządzenia.
Skoro wiadomo już, kiedy układ ma sens, pora przejść do tego, jak powinien być zbudowany, żeby nie walczył sam ze sobą.

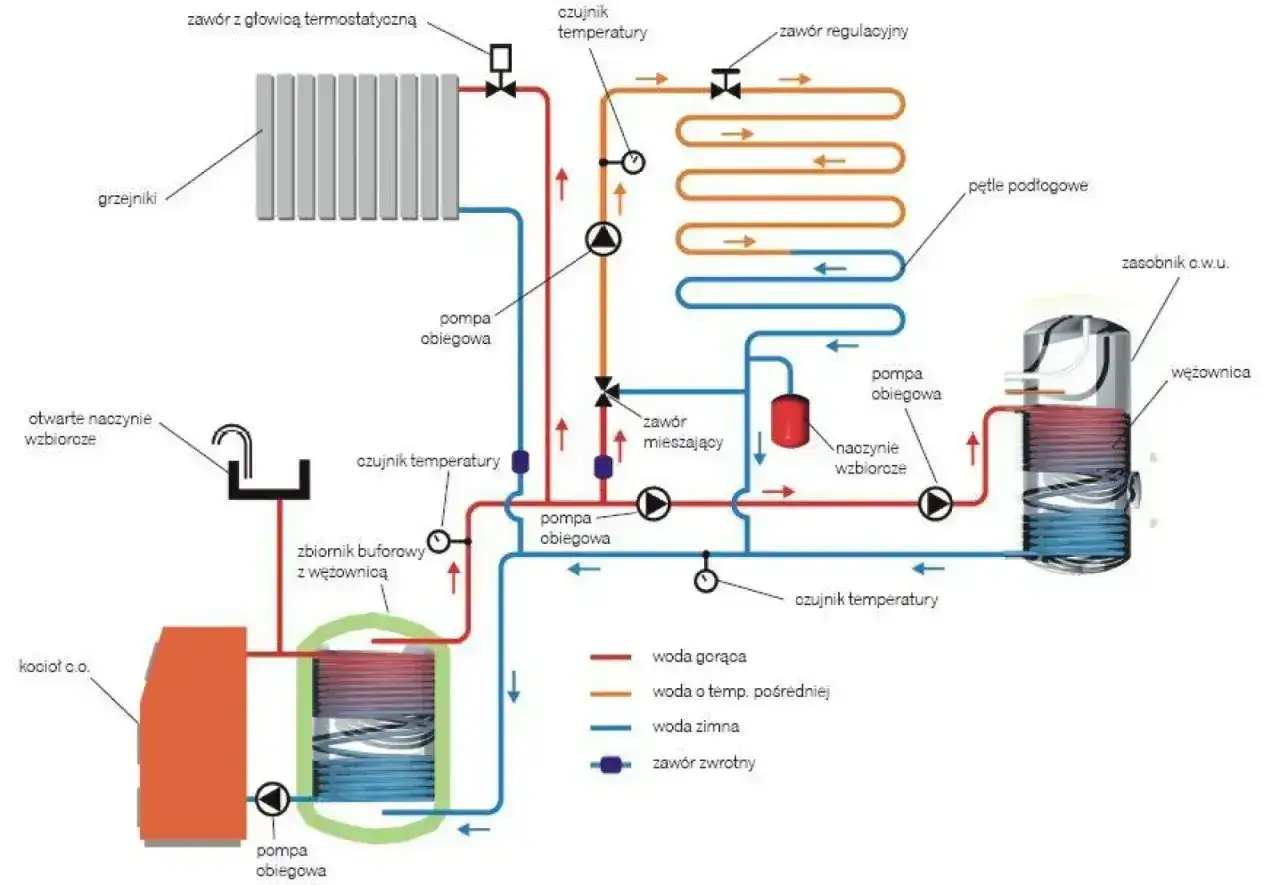

Jak powinien wyglądać poprawny układ hydrauliczny
W dobrze zrobionej instalacji źródło ciepła nie zasila wszystkiego jednym przewodem na raz, tylko pracuje na wspólną magistralę, z której wydziela się osobny obieg dla podłogówki i osobny dla grzejników. Właśnie tutaj robi się różnica między instalacją wygodną a instalacją, która wymaga ciągłego ręcznego korygowania.
| Element | Po co jest | Co daje w praktyce |
|---|---|---|
| Zawór mieszający 3-drogowy lub grupa mieszająca | Obniża temperaturę wody dla podłogówki | Chroni posadzkę przed przegrzaniem i stabilizuje pracę niskotemperaturowego obiegu. |
| Osobna pompa obiegowa | Zapewnia przepływ w danym obiegu | Ogranicza wzajemne „podkradanie” wody między grzejnikami i pętlami podłogowymi. |
| Rozdzielacz podłogówki | Rozprowadza wodę na pętle | Pozwala wyregulować każdą pętlę osobno i wyrównać temperatury w pomieszczeniach. |
| Zawory termostatyczne i nastawy wstępne | Porządkują przepływy | Ułatwiają równoważenie hydrauliczne, czyli ustawienie takiego przepływu, by każdy odbiornik dostał tyle ciepła, ile potrzebuje. |
| Sprzęgło hydrauliczne albo bufor | Oddziela przepływ źródła od przepływu odbiorników | Pomaga przy większych instalacjach, ale trzeba je dobrać rozsądnie, bo nadmiar pojemności bywa niekorzystny dla pomp ciepła. |
Sprzęgło hydrauliczne rozdziela obieg kotłowy od obiegów instalacyjnych, więc jedna pompa nie dusi drugiej. Bufor z kolei daje większą bezwładność i stabilizuje pracę źródła, co bywa pomocne przy kotłach na paliwo stałe, ale przy pompie ciepła nie należy z tym przesadzać, bo zbyt duża pojemność wodna potrafi wydłużyć cykle pracy i pogorszyć efektywność.
W praktyce najczęściej wygrywa prosty układ z dwoma strefami temperatury, a nie ambitna próba zrobienia wszystkiego jednym parametrem. To naturalnie prowadzi do regulacji, czyli do miejsca, gdzie cały projekt może się obronić albo rozsypać.
Jak ustawić temperatury i automatykę, żeby instalacja działała spokojnie
Tu nie chodzi o to, żeby ustawić jedną „idealną” wartość i o niej zapomnieć. Znacznie ważniejsze jest to, by każdemu obiegowi dać taki zakres, w którym pracuje stabilnie przez większość sezonu grzewczego. Właśnie dlatego tak dużo zależy od krzywej grzewczej, równoważenia i rozsądnego sterowania strefowego.
| Obieg | Typowe parametry | Na co uważać |
|---|---|---|
| Podłogówka | Najczęściej 30-45°C wody zasilającej | Temperatura powierzchni podłogi nie powinna przekraczać 29°C w pomieszczeniach stałego pobytu, a w łazienkach zwykle dopuszcza się do 35°C. |
| Grzejniki standardowe | Często 45-70°C, zależnie od doboru | Im niższa temperatura, tym lepiej dla kosztów, ale grzejnik musi mieć wystarczającą powierzchnię. |
| Grzejniki niskotemperaturowe | Często 35-55°C | To dobre rozwiązanie tam, gdzie chcesz pogodzić komfort z niższą temperaturą źródła ciepła. |
| Pompa ciepła | Najlepiej jak najniższy parametr, zwykle bliżej 30-45°C niż 60°C | Każde podniesienie temperatury zasilania pogarsza jej sprawność, więc układ mieszany trzeba projektować bardzo świadomie. |
Krzywa grzewcza robi większą różnicę niż większość osób zakłada
Regulacja pogodowa pozwala obniżać lub podnosić temperaturę zasilania w zależności od temperatury na zewnątrz. To ważne, bo podłogówka nie lubi gwałtownych zmian, a grzejniki nie powinny być stale zasilane zbyt gorącą wodą „na zapas”. Dobrze ustawiona krzywa grzewcza ogranicza skoki temperatury i zmniejsza potrzebę ręcznych korekt.
Przeczytaj również: Grzejnik elektryczny: jak wybrać energooszczędny i nie przepłacać?
Równoważenie przepływów decyduje o tym, co naprawdę grzeje
Jeśli krótsze pętle mają mały opór, a dłuższe duży, woda popłynie tam, gdzie łatwiej, a nie tam, gdzie jest potrzebna. W efekcie część pomieszczeń jest przegrzana, a część chłodna, mimo że instalacja formalnie działa. Dlatego przy układzie mieszanym nastawy wstępne na zaworach, rotametrach i grzejnikach mają znaczenie większe, niż się zwykle wydaje.
Gdy hydraulika i sterowanie są poprawne, najczęściej wychodzą na jaw błędy montażowe i projektowe. Właśnie one najczęściej psują komfort i rachunki, więc warto je nazwać wprost.
Najczęstsze błędy przy mieszanej instalacji
- Brak mieszacza na podłogówce - to najprostsza droga do przegrzanej posadzki i niestabilnego komfortu.
- Dobór grzejników „na stary parametr” - grzejnik policzony dla 75/65/20°C może być za słaby, jeśli instalacja ma pracować niżej.
- Jedna pompa dla wszystkiego bez kontroli przepływów - wtedy jeden obieg zaczyna dominować nad drugim.
- Brak równoważenia hydraulicznego - instalacja niby grzeje, ale część pomieszczeń dostaje zbyt mało wody, a część zbyt dużo.
- Zbyt agresywne obniżanie nocne - podłogówka reaguje z opóźnieniem, więc duże wahania temperatury zwykle bardziej szkodzą niż pomagają.
- Stosowanie ogranicznika RTL jako rozwiązania dla całego domu - RTL ma sens przy małej pętli, nie przy pełnej instalacji mieszanej.
Najgorzej wychodzą układy zrobione „na szybko”, bez obliczenia strat ciepła i bez sprawdzenia, czy grzejniki rzeczywiście dadzą radę przy niższej temperaturze zasilania. Jeśli do tego dochodzi pompa ciepła albo kocioł, który nie lubi częstego taktowania, problem robi się jeszcze wyraźniejszy. To właśnie dlatego przed zakupem komponentów warto policzyć koszty i sprawdzić, czy modernizacja w ogóle ma ekonomiczny sens.
Ile kosztuje poprawne połączenie i kiedy modernizacja naprawdę się opłaca
Tu nie ma jednej uczciwej kwoty, bo koszt zależy od liczby stref, długości pętli, rodzaju źródła ciepła i tego, czy trzeba ruszać istniejące grzejniki. Da się jednak pokazać realne widełki, które pomagają ocenić skalę wydatku.
| Element | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Zawór mieszający lub prosty zestaw regulacyjny | Około 300-800 zł | Przy małej strefie podłogówki albo jako podstawowa ochrona temperatury. |
| Grupa pompowa | Około 700-2500 zł | Gdy potrzebujesz stabilnego obiegu i porządnej regulacji przepływu. |
| Sprzęgło hydrauliczne lub mały bufor | Około 500-4000 zł | Przy większej instalacji, kilku strefach albo źródle ciepła wymagającym separacji przepływów. |
| Automatyka, siłowniki, czujniki | Około 400-1500 zł | Gdy chcesz, żeby układ sam reagował na temperaturę zewnętrzną i różne strefy w domu. |
| Projekt, regulacja i uruchomienie | Około 1000-3000 zł | Przy każdej sensownej modernizacji, bo bez tego łatwo przepalić budżet na błędne ustawienia. |
W prostym domu część prac da się zamknąć w kilku tysiącach złotych, ale przy wymianie grzejników, poprawie rozdzielaczy i ponownym równoważeniu cała inwestycja szybko rośnie. Z mojego doświadczenia modernizacja opłaca się wtedy, gdy i tak robisz remont instalacji, przechodzisz na źródło niskotemperaturowe albo możesz wymienić część grzejników na większe, pracujące niżej. Jeśli budynek jest słabo ocieplony i wymaga bardzo wysokich temperatur, rozsądniej bywa najpierw ograniczyć straty ciepła niż dokładać kolejne elementy hydrauliki.
To właśnie dlatego nie patrzę na taki układ jak na samo „połączenie dwóch systemów”, tylko jak na decyzję projektową, która musi się spinać technicznie i ekonomicznie. Jeżeli oszczędzasz dziś na projekcie, bardzo możliwe, że zapłacisz za to później komfortem i rachunkami.
Na co sprawdzić zanim przebudujesz ogrzewanie
Zanim zamówisz przeróbkę, sprawdziłbym kilka rzeczy w tej kolejności, bo właśnie one zwykle przesądzają o powodzeniu całej inwestycji.
- Obliczenie strat ciepła - bez tego nie wiadomo, jaką moc naprawdę muszą mieć grzejniki i pętle podłogowe.
- Parametry pracy źródła ciepła - kocioł, pompa ciepła czy inne źródło mają różną tolerancję na wysokie i niskie temperatury.
- Możliwość rozdzielenia temperatur - jeśli nie da się zrobić osobnych obiegów, trzeba przynajmniej przewidzieć mieszanie i ograniczenie temperatury.
- Stan istniejących grzejników - warto sprawdzić, czy po obniżeniu temperatury nadal dadzą potrzebną moc.
- Plan sterowania - bez równoważenia, krzywej grzewczej i rozsądnej automatyki nawet dobra hydraulika nie pokaże pełni możliwości.
Jeśli z tych punktów wychodzi, że grzejniki musiałyby pracować znacznie wyżej niż podłogówka, nie szukałbym skrótu. Lepiej od razu zaprojektować dwa dobrze kontrolowane obiegi niż później walczyć z przegrzaną podłogą, zimnymi pokojami i instalacją, która działa tylko „mniej więcej”.
