Najważniejsze liczby, które warto zapamiętać przed regulacją naczynia
- Ciśnienie wstępne dobiera się do wysokości instalacji, a nie „na oko”.
- W domowych instalacjach CO najczęściej spotyka się zakres 1,0-1,5 bar dla ciśnienia wstępnego.
- Ciśnienie napełniania zimnej, odpowietrzonej instalacji powinno być zwykle o ok. 0,3 bar wyższe od ciśnienia wstępnego.
- Pomiar ma sens tylko wtedy, gdy strona wodna jest odciążona, a instalacja jest zimna.
- Szybki spadek ciśnienia, częste dolewki i praca zaworu bezpieczeństwa zwykle oznaczają problem z naczyniem albo nieszczelność układu.
Po co w ogóle ustawia się ciśnienie w naczyniu przeponowym
Naczynie przeponowe ma po stronie gazowej poduszkę powietrzną albo azotową, a po stronie wodnej wodę z instalacji CO. Gdy czynnik grzewczy się nagrzewa, zwiększa objętość, więc naczynie przejmuje ten przyrost i stabilizuje ciśnienie w układzie. Jeśli ciśnienie wstępne jest ustawione źle, instalacja traci rezerwę roboczą albo zaczyna reagować zbyt późno, a to szybko widać na manometrze i przy zaworze bezpieczeństwa.Ja patrzę na to prosto: zbyt niskie p0 daje wahania, a zbyt wysokie opóźnia pracę naczynia. W obu przypadkach kocioł, pompy i armatura dostają niepotrzebne skoki ciśnienia, czyli dokładnie to, czego chcemy uniknąć w zamkniętym CO.
Żeby dobrać konkretną wartość, trzeba przejść od zasad do liczb i odczytać je z wysokości instalacji.
Jakie wartości sprawdzają się w instalacjach CO
W praktyce punkt wyjścia wyznacza wysokość statyczna, czyli odległość między miejscem przyłączenia naczynia a najwyższym punktem instalacji. Reflex zaleca, by do obliczeń przyjąć zapas 0,2 bar, a ciśnienie napełniania zimnej, odpowietrzonej instalacji ustawić jeszcze o 0,3 bar wyżej. Z kolei prosty wzór, który pokazuje Viessmann, opiera się na przeliczeniu 0,1 bar na każdy metr wysokości i dodaniu zapasu 0,5 bar dla całego układu.
W efekcie nie szukam jednej liczby dla wszystkich domów. W instalacjach domowych najczęściej spotykam się z zakresem 1,0-1,5 bar dla ciśnienia wstępnego, ale ostateczna wartość zależy od wysokości budynku i tego, gdzie faktycznie pracuje naczynie.
| Wysokość instalacji | Ciśnienie wstępne p0 | Ciśnienie napełniania pF | Co to zwykle oznacza |
|---|---|---|---|
| Do ok. 8 m | około 1,0 bar | około 1,3 bar | Typowy dom jednorodzinny z krótką instalacją |
| Około 10 m | około 1,2 bar | około 1,5 bar | Najczęstszy układ w domu dwukondygnacyjnym |
| 12-15 m | 1,4-1,7 bar | 1,7-2,0 bar | Wyższy dom lub dłuższa instalacja z większą rezerwą |
Skoro wiadomo już, jakie liczby mają sens, można przejść do samego pomiaru i ustawienia bez ryzyka fałszywego odczytu.

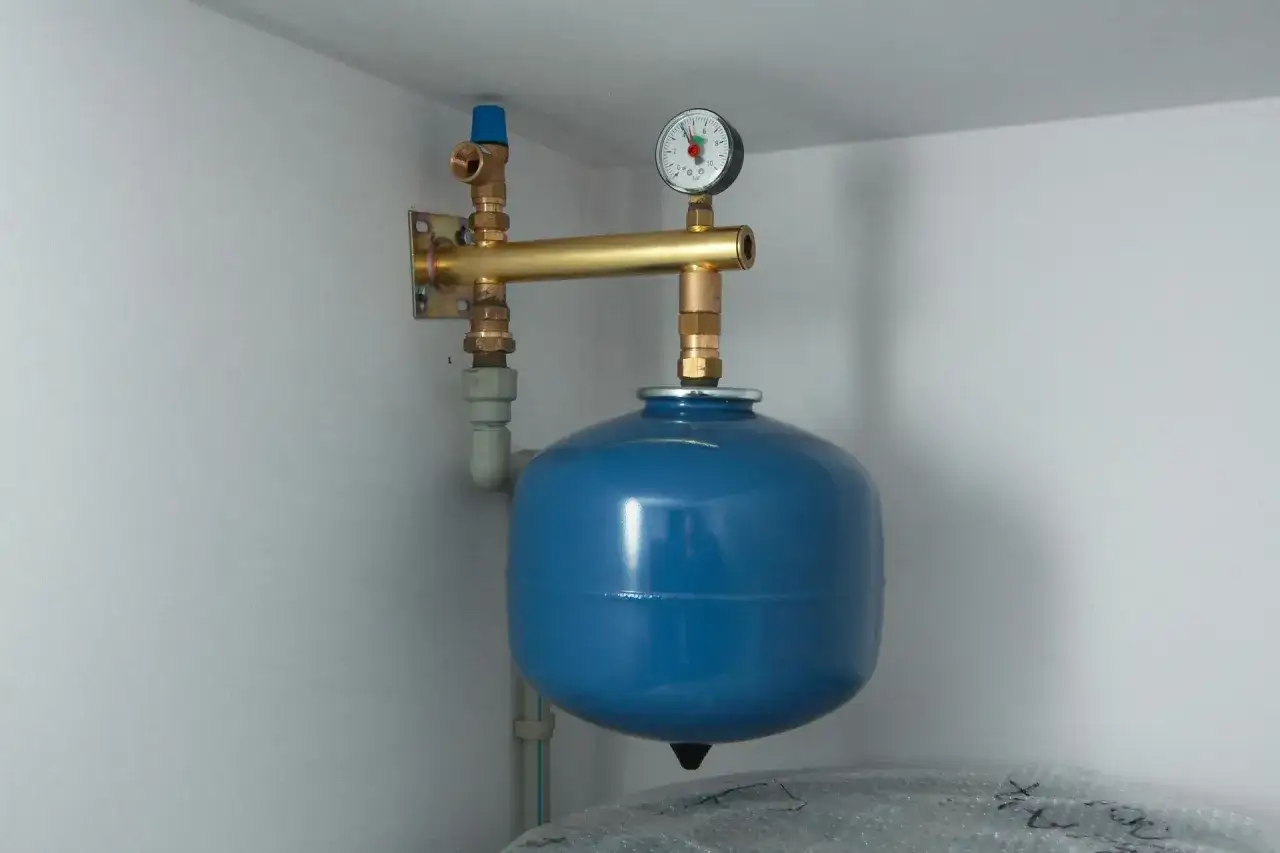

Jak sprawdzić i dopompować naczynie bez ryzyka
Najpierw odciążam stronę wodną, bo tylko wtedy odczyt po stronie gazowej ma sens. Pomiar wykonuje się na zimnej instalacji, najlepiej po przeglądzie albo przed sezonem grzewczym, a nie wtedy, gdy kocioł właśnie pracuje i układ jest rozgrzany.
- Wyłączam kocioł i pompę obiegową, a instalacji daję czas na ostygnięcie.
- Jeśli naczynie ma zawór odcinający, izoluję je od układu. Jeśli nie ma takiej możliwości, spuszczam ciśnienie po stronie wodnej do zera.
- Sprawdzam zawór gazowy naczynia, czyli ten sam typ wentyla, jaki zna każdy z opony samochodowej.
- Odczytuję ciśnienie manometrem do opon albo precyzyjnym miernikiem do naczyń przeponowych.
- Dopompowuję powietrze lub azot do wartości docelowej, bez „przestrzeliwania” ustawienia.
- Po zakończeniu napełniam instalację do ciśnienia napełniania pF i odpowietrzam układ.
Ja w takich sytuacjach zwracam uwagę na jedną rzecz: jeśli podczas pomiaru z wentyla po stronie gazowej wypływa woda, membrana jest najpewniej uszkodzona. Wtedy samo dopompowanie nie naprawi problemu, bo naczynie przestaje spełniać swoją funkcję.
Po poprawnym ustawieniu ciśnienia warto jeszcze spojrzeć na objawy pracy instalacji, bo właśnie one najszybciej zdradzają, czy regulacja była trafiona.
Objawy zbyt niskiego lub zbyt wysokiego ciśnienia
Nieprawidłowa nastawa rzadko pozostaje niewidoczna. Instalacja CO dość szybko daje sygnały, że naczynie pracuje źle albo przestało mieć rezerwę po stronie gazowej.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Ciśnienie mocno rośnie po nagrzaniu | p0 jest za niskie, naczynie jest za małe albo membrana słabo pracuje | Wysokość instalacji, ciśnienie wstępne, pojemność naczynia |
| Otwiera się zawór bezpieczeństwa | Naczynie reaguje za późno albo nie przyjmuje odpowiedniej ilości wody | Nastawę p0, stan przepony, możliwość odcięcia naczynia |
| Trzeba często dolewać wodę | Układ ma nieszczelność albo naczynie nie stabilizuje ciśnienia | Połączenia, odpowietrzniki, zawór bezpieczeństwa, sam zbiornik |
| Grzejniki szumią i trzeba je często odpowietrzać | Za niskie ciśnienie robocze lub obecność powietrza w instalacji | Ciśnienie zimnej instalacji i jakość odpowietrzenia |
| Na wentylu gazowym pojawia się woda | Uszkodzona membrana | Wymianę naczynia, jeśli model nie ma wymiennej przepony |
Ważne jest też rozróżnienie: szybki spadek ciśnienia nie zawsze oznacza problem z samym naczyniem. Czasem winna jest nieszczelność instalacji, czasem zawór bezpieczeństwa, a czasem po prostu źle dobrana pojemność zbiornika.
Dlatego samo dopompowanie bywa tylko krótkim ratunkiem. Jeśli problem wraca po kilku dniach lub tygodniach, szukam przyczyny głębiej.
Najczęstsze błędy przy regulacji i doborze
Najwięcej błędów widzę wtedy, gdy ktoś ustawia naczycie „jak zwykle”, bez sprawdzenia wysokości instalacji i bez rozróżnienia między ciśnieniem wstępnym a ciśnieniem napełniania. To prosty sposób na to, żeby instalacja od początku pracowała na złej bazie.
- Pomiar bez odciążenia strony wodnej, przez co odczyt jest fałszywy.
- Ustawianie jednej wartości dla wszystkich domów, bez uwzględnienia wysokości statycznej.
- Kopiowanie parametrów z instalacji ciepłej wody użytkowej do CO.
- Dopompowanie „do oporu”, przez co naczynie zaczyna pracować zbyt późno.
- Ignorowanie zużycia przepony, która z czasem traci elastyczność.
- Brak corocznej kontroli, mimo że w praktyce to właśnie ona najczęściej wychwytuje spadek ciśnienia gazu.
W trudniejszych układach, na przykład przy kotłowni na dachu, długich pionach albo rozbudowanej podłogówce, nie opieram się wyłącznie na „domowych” widełkach z internetu. W takich instalacjach projekt i instrukcja producenta są ważniejsze niż uniwersalna porada.
To właśnie tutaj najłatwiej odróżnić drobną korektę od błędu, który będzie wracał przez cały sezon.
Co jeszcze sprawdzam przed sezonem grzewczym
Przed zimą lubię zrobić prosty przegląd wokół samego naczynia, bo to oszczędza późniejszych nerwów. Nie zajmuje to wiele czasu, a pozwala od razu wyłapać problemy, które nie wynikają wyłącznie z ciśnienia.
- Sprawdzam, czy naczynie nie jest zalane wodą po stronie gazowej.
- Patrzę, czy zawór odcinający nie blokuje przepływu między naczyniem a instalacją.
- Kontroluję, czy zimne ciśnienie instalacji zgadza się z wartością pF, a nie tylko „mniej więcej trzyma się na manometrze”.
- Oglądam zawór bezpieczeństwa i okolice połączeń pod kątem wilgoci.
- Po kilku dniach wracam do odczytu, jeśli musiałem korygować p0, bo szybki powrót problemu zwykle oznacza coś więcej niż tylko spadek gazu.
Jeżeli po poprawnym ustawieniu ciśnienia instalacja nadal traci stabilność, nie szukam skrótu w kolejnym dopompowaniu. Najpierw sprawdzam szczelność układu, stan przepony i pojemność naczynia względem całej instalacji, bo to właśnie te trzy rzeczy najczęściej decydują o tym, czy CO będzie pracowało spokojnie przez całą zimę.
