Najważniejsze w tym temacie nie jest samo „przed” albo „za”, tylko to, którą stronę instalacji ma chronić zawór, a którą zasilać. W dobrze zaprojektowanym układzie z zaworem czterodrogowym pompa obiegu grzewczego najczęściej pracuje po stronie instalacji, ale są też schematy, w których miejsce pompy zależy od roli zaworu i typu kotła. Poniżej rozpisuję to prosto i praktycznie: jak czytać układ, kiedy pompa powinna być za zaworem, kiedy wyjątek ma sens i na czym najczęściej potyka się montaż.
Najważniejsze jest ustawienie zaworu względem obiegów, a nie samej pompy
- W wielu instalacjach pompa CO pracuje za zaworem, po stronie odbiorników ciepła, bo tłoczy już wodę o wymieszanej temperaturze.
- Przy kotłach na paliwo stałe kluczowa jest ochrona powrotu, więc liczy się przede wszystkim to, czy zawór utrzyma odpowiednio ciepłą wodę wracającą do kotła.
- W gotowych grupach mieszających do podłogówki pompa zwykle stoi za zaworem i zasila rozdzielacz.
- Złe ustawienie prowadzi do wahań temperatury, hałasu, gorszej regulacji i zbyt chłodnego powrotu do kotła.
- Najpewniejszy punkt odniesienia to schemat producenta, a dopiero potem ogólna zasada montażowa.
Zawór czterodrogowy przed czy za pompą nie ma jednej uniwersalnej odpowiedzi
Jeśli miałbym odpowiedzieć jednym zdaniem, powiedziałbym tak: w większości układów pompa obiegu grzewczego pracuje za zaworem czterodrogowym, czyli po stronie instalacji, a nie bezpośrednio po stronie kotła. Taki układ pozwala tłoczyć już wymieszaną wodę do grzejników albo podłogówki, a jednocześnie utrzymać sensowny balans temperatury między zasilaniem i powrotem.
To jednak nie jest reguła absolutna. W instalacjach z ochroną kotła, z osobną pompą kotłową albo z gotową grupą mieszającą ustawienie zależy od tego, co zawór ma robić w danym miejscu: chronić źródło ciepła, obniżać temperaturę dla odbiorników czy stabilizować oba obiegi naraz. Dlatego pytanie o pozycję pompy trzeba czytać razem ze schematem całej hydrauliki, a nie w oderwaniu od niej.
W praktyce to rozróżnienie ma większe znaczenie niż sam skrót „przed czy za”. Żeby nie pomylić ról, trzeba najpierw zobaczyć, jak zawór rozdziela przepływ między obiegiem kotłowym i instalacyjnym.
Dlaczego położenie pompy zmienia zachowanie całej instalacji
Pompa obiegowa nie tylko „pcha wodę”. Ona buduje różnicę ciśnień, a ta różnica decyduje o tym, którędy płynie medium, jak miesza się w zaworze i czy układ pracuje stabilnie. Gdy pompa trafi po niewłaściwej stronie mieszacza, może zacząć zasysać wodę w sposób, którego zawór nie kontroluje tak, jak powinien.
- Temperatura zasilania staje się mniej przewidywalna, bo zawór nie miesza przepływu w zaplanowany sposób.
- Temperatura powrotu może spadać za nisko, co jest szczególnie niekorzystne przy kotłach na paliwo stałe.
- Siłownik ma trudniejsze warunki pracy, bo zawór częściej „szarpie” położeniem zamiast płynnie regulować.
- Hałas i dławienie pojawiają się częściej, gdy pompa i zawór zaczynają ze sobą hydraulicznie walczyć.
W materiałach producentów takich układów bardzo często widać jedno założenie: zawór ma mieszać obieg pierwotny z powrotem z obiegu wtórnego tak, żeby uzyskać zadaną temperaturę bez rozbijania całego przepływu. To właśnie dlatego sam kierunek montażu nie wystarczy bez zrozumienia drogi przepływu.

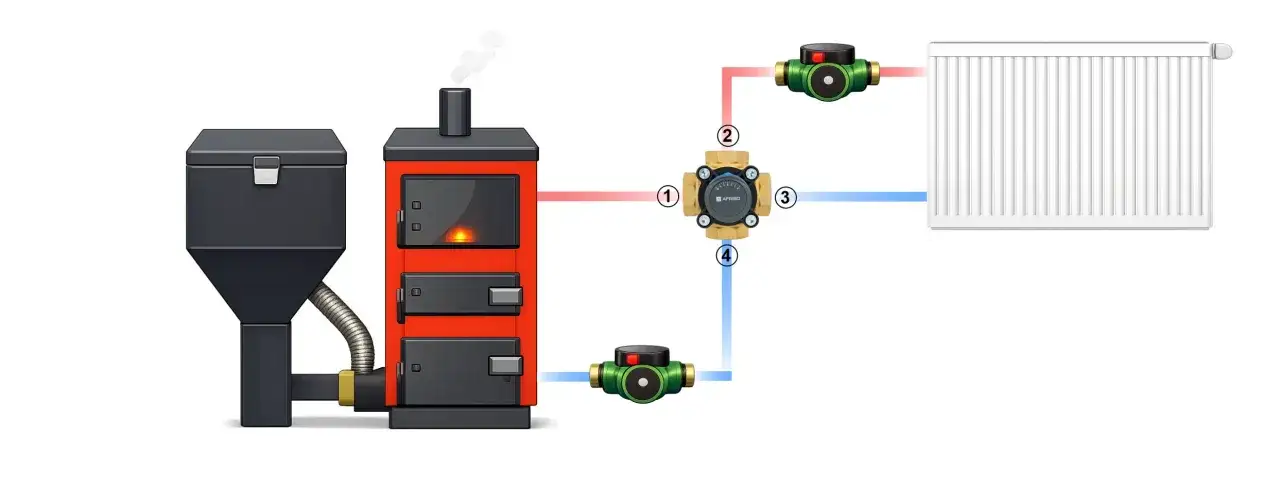

Jak działa układ z zaworem czterodrogowym krok po kroku
Najprościej patrzeć na taki układ jak na dwa połączone światy: obieg kotłowy i obieg instalacji. Zawór czterodrogowy nie służy tylko do „schłodzenia” wody, ale do kontrolowanego zmieszania gorącego zasilania z chłodniejszym powrotem.
- Kocioł podaje gorącą wodę na zawór.
- Część tej wody trafia bezpośrednio na obieg grzewczy, a część wraca do kotła z powrotem przez odpowiedni króciec.
- Pompa obiegu odbiorczego tłoczy wodę o już ustalonej temperaturze do grzejników albo do rozdzielacza podłogówki.
- Powrót z instalacji wraca do zaworu, gdzie miesza się z gorącym zasilaniem i podbija temperaturę wody wracającej do źródła ciepła.
To ma szczególne znaczenie przy kotłach na paliwo stałe. W jednym z typowych zaleceń spotyka się zakres pracy wody grzewczej 65-80°C i minimalną temperaturę powrotu 55°C. Taki poziom nie jest przypadkowy: zbyt chłodny powrót sprzyja korozji niskotemperaturowej, a zbyt niska temperatura pracy kotła pogarsza też czystość wymiennika i sprawność spalania.
Gdy ten mechanizm zrozumiesz, łatwiej ocenić, czy dana pompa ma wspierać obieg instalacji, czy raczej obieg kotłowy. Na tej podstawie najłatwiej wyłapać typowe błędy, które psują regulację.
Typowe schematy montażu, które spotykam najczęściej
| Układ | Gdzie zwykle jest pompa | Po co tak się robi | Na co uważać |
|---|---|---|---|
| Kocioł na paliwo stałe z ochroną powrotu | Zwykle za zaworem, po stronie instalacji | Pompa zasila obieg grzewczy wodą o stabilniejszej temperaturze, a zawór dba o ciepły powrót do kotła | Trzeba zachować pełny schemat kotłowy, a nie tylko wstawić sam zawór „na odcinku” |
| Podłogówka z grupą mieszającą | Za zaworem, przy rozdzielaczu | Pompa tłoczy już wymieszaną wodę do pętli grzewczych | W gotowych zestawach zakres pracy bywa ograniczony, np. do 25-50°C, a niektóre grupy są przewidziane nawet do 250 m² |
| Układ z pompą kotłową albo przewałową | Po stronie kotła lub na dedykowanym krótkim obiegu | Pomaga utrzymać stabilny przepływ przez źródło ciepła i szybciej podnieść temperaturę powrotu | To rozwiązanie ma sens tylko wtedy, gdy przewidziano je w projekcie albo w instrukcji producenta |
| Gotowa grupa pompowa z mieszaczem | Wbudowana w moduł, zgodnie z fabrycznym układem | Łatwiejszy montaż, mniejsze ryzyko błędu i prostsze uruchomienie | Nie warto „przekładać” elementów na własną rękę, bo rozjeżdża się hydraulika całego zestawu |
W gotowych rozwiązaniach modułowych, takich jak grupy cyrkulacyjne z mieszaczem, pompa i zawór są projektowane jako jeden układ, a nie jako zestaw części do dowolnego układania. Właśnie dlatego fabryczny schemat zwykle wygrywa z ogólną zasadą z poradnika.
Jeśli chcesz mieć punkt odniesienia, patrz przede wszystkim na kierunek przepływu i na to, czy pompa ma zasilać stronę instalacji, czy stronę kotła.
Błędy, które najczęściej psują regulację i ochronę kotła
Tu najczęściej nie chodzi o jeden wielki błąd, tylko o kilka drobiazgów, które razem robią problem. Z mojej perspektywy najbardziej kosztowne są te pomyłki, które na pierwszy rzut oka wyglądają „prawie dobrze”.
- Odwrócenie kierunku przepływu względem oznaczeń na korpusie zaworu.
- Wstawienie pompy bez sprawdzenia schematu, przez co pompa zaczyna pracować przeciwko logice mieszania.
- Zbyt mały albo zbyt duży przepływ, który powoduje złą regulację temperatury lub taktowanie siłownika.
- Brak zaworu zwrotnego lub odcinających, co komplikuje serwis i pozwala na niekontrolowane cofki przepływu.
- Za niska temperatura powrotu przy kotle stałopalnym, szczególnie gdy układ pracuje bez realnej ochrony powrotu.
- Traktowanie zaworu 4D jak zwykłego dławika, a nie elementu, który ma współpracować z pompą i obiegami.
W praktyce najgorsze jest to, że taki układ czasem „działa”, ale działa gorzej, niż powinien: grzejniki dostają niestabilną temperaturę, podłogówka reaguje z opóźnieniem, a kocioł pracuje w gorszych warunkach. To właśnie dlatego przed montażem warto sprawdzić nie tylko położenie pompy, ale cały tor hydrauliczny.
Jak sprawdzić, czy instalator podłączył wszystko logicznie
Ja zawsze zaczynam od prostego przeglądu schematu, a dopiero potem patrzę na samą pompę. Jeśli układ ma działać dobrze, każdy element musi mieć sens nie tylko osobno, ale też w relacji do pozostałych.
- Sprawdź oznaczenia na korpusie zaworu i kierunek przepływu.
- Ustal, czy pompa zasila obieg instalacji, czy obieg kotłowy.
- Oceń, czy zawór ma realnie mieszać, czy tylko ograniczać przepływ.
- Sprawdź, czy po obu stronach są zawory odcinające i czy filtr jest przed pompą.
- Po uruchomieniu zobacz, czy powrót do kotła nie jest zbyt chłodny i czy siłownik pracuje płynnie.
Jeżeli po rozgrzaniu instalacji temperatura powrotu w kotle wyraźnie spada poniżej tego, co zaleca producent, to sygnał ostrzegawczy. W takim momencie lepiej skorygować hydraulikę albo sterowanie, niż liczyć, że problem sam się ułoży.
Po takim sprawdzeniu dużo łatwiej odróżnić poprawny montaż od układu, który tylko wygląda dobrze na papierze.
Przy starym CO bardziej niż położenie pompy liczy się cały układ
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: nie przestawia się pompy „na oko”. W instalacji z zaworem czterodrogowym liczy się cel hydrauliczny, a nie samo położenie elementu na rurze. Gdy zawór ma chronić kocioł, pilnuję temperatury powrotu; gdy ma zasilać obieg odbiorczy, pilnuję stabilnego mieszania i sensownej pracy pompy.
W starych instalacjach najrozsądniej zaczynać od schematu producenta, potem sprawdzić kierunek przepływu i dopiero na końcu oceniać, czy pompa faktycznie stoi tam, gdzie powinna. To właśnie ten porządek pozwala uniknąć błędu, który na pierwszy rzut oka wydaje się drobny, a w praktyce potrafi zepsuć całą regulację CO.
