Układ z trzema obiegami grzewczymi ma sens dopiero wtedy, gdy każdy z nich dostaje własne warunki pracy: inną temperaturę, inny przepływ i własną regulację. Temat, który zwykle opisuje się hasłem sprzęgło hydrauliczne 3 obiegi schemat, w praktyce sprowadza się do jednego pytania: jak rozdzielić hydraulikę tak, żeby źródło ciepła pracowało spokojnie, a grzejniki i podłogówka nie przeszkadzały sobie nawzajem. Poniżej pokazuję, jak taki układ działa, jak czytać jego schemat i gdzie najczęściej pojawiają się kosztowne błędy.
Najważniejsze informacje o układzie z trzema obiegami
- Sprzęgło hydrauliczne rozdziela hydraulicznie źródło ciepła od obiegów grzewczych, więc pompy nie „walczą” ze sobą o przepływ.
- W układzie z trzema obiegami najczęściej jeden obieg pracuje bez mieszacza, a dwa pozostałe przez grupy mieszające.
- Podłogówka zwykle wymaga niższej temperatury zasilania niż grzejniki i najczęściej nie powinna przekraczać 45°C.
- Przy bezpośrednim podłączeniu obiegów po stronie wtórnej praktyczny limit to zwykle 3 obiegi.
- Największą różnicę robią nie same elementy, tylko ich kolejność, nastawy pomp i poprawny dobór temperatur.
Jak działa sprzęgło w układzie z trzema obiegami
Sprzęgło hydrauliczne oddziela stronę źródła ciepła od strony odbiorników. W środku zachowuje się jak strefa uspokojenia przepływu: woda z kotła lub pompy ciepła wpływa z jednej strony, a trzy obiegi grzewcze pobierają tyle medium, ile aktualnie potrzebują. Gdy przepływ po stronie źródła i po stronie instalacji się różni, sprzęgło wyrównuje te różnice bez wzajemnego blokowania pomp.

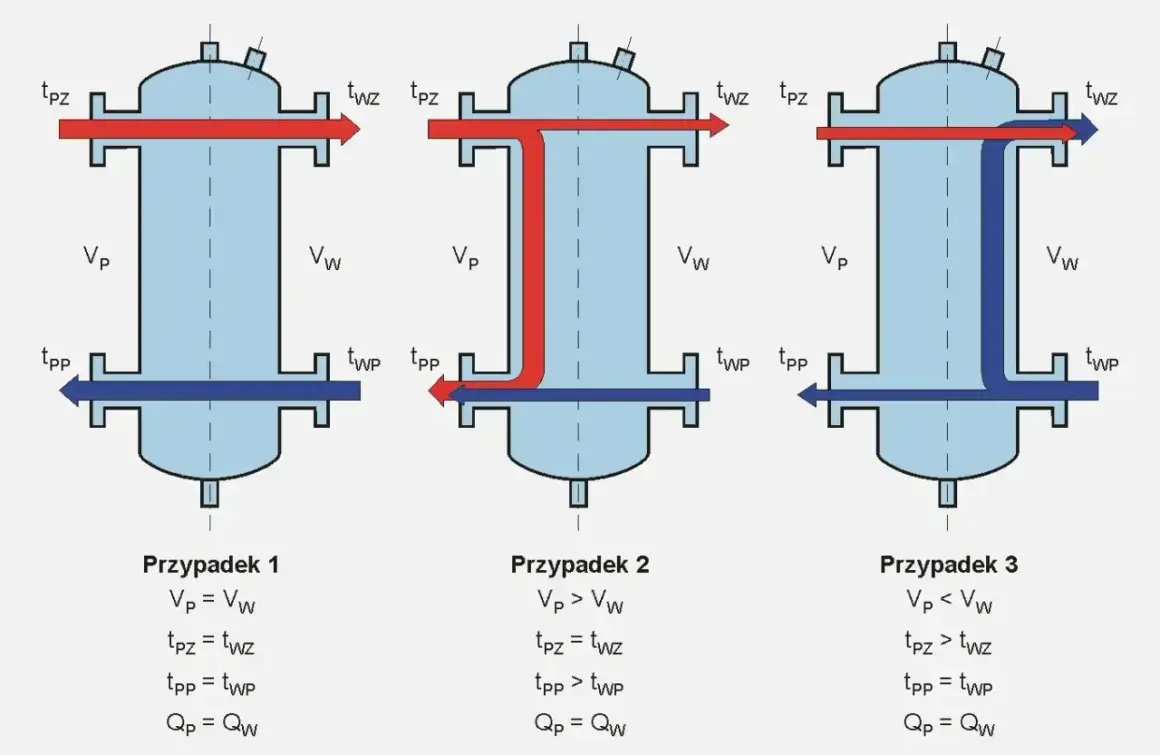

W praktyce patrzę na taki układ przez trzy podstawowe sytuacje. Jeśli instalacja odbiera dokładnie tyle ciepła, ile wytwarza źródło, wszystko pracuje stabilnie. Jeśli odbiór jest mniejszy, część wody wraca przez sprzęgło krótszą drogą i automatyka może zredukować moc. Jeśli odbiór jest większy, pompy po stronie instalacji podmieszają wodę przez sprzęgło i źródło dostaje sygnał, że powinno podnieść wydajność. To właśnie dlatego sprzęgło nie jest regulatorem temperatury samo w sobie, tylko elementem, który pozwala układowi oddychać bez chaosu.
| Stan pracy | Co dzieje się w sprzęgle | Efekt dla instalacji |
|---|---|---|
| Odbiór ciepła = produkcja źródła | Przepływy się równoważą | Stabilna praca i mało korekt |
| Odbiór mniejszy niż produkcja | Część wody wraca szybciej do źródła | Źródło moduluje albo się wyłącza |
| Odbiór większy niż produkcja | Instalacja dociąga wodę przez sprzęgło | Automatyka zwiększa moc źródła |
Przy trzech obiegach znaczenie ma też temperatura. Jedna strefa może pracować wysoko, druga nisko, a trzecia pośrednio, więc bez rozdzielenia hydraulicznego łatwo o wzajemne zakłócenia. Kiedy rozumiem ten mechanizm, dużo łatwiej przejść do samego rysunku i odczytać, gdzie wpięta jest każda z trzech stref.
Jak czytać schemat podłączenia krok po kroku

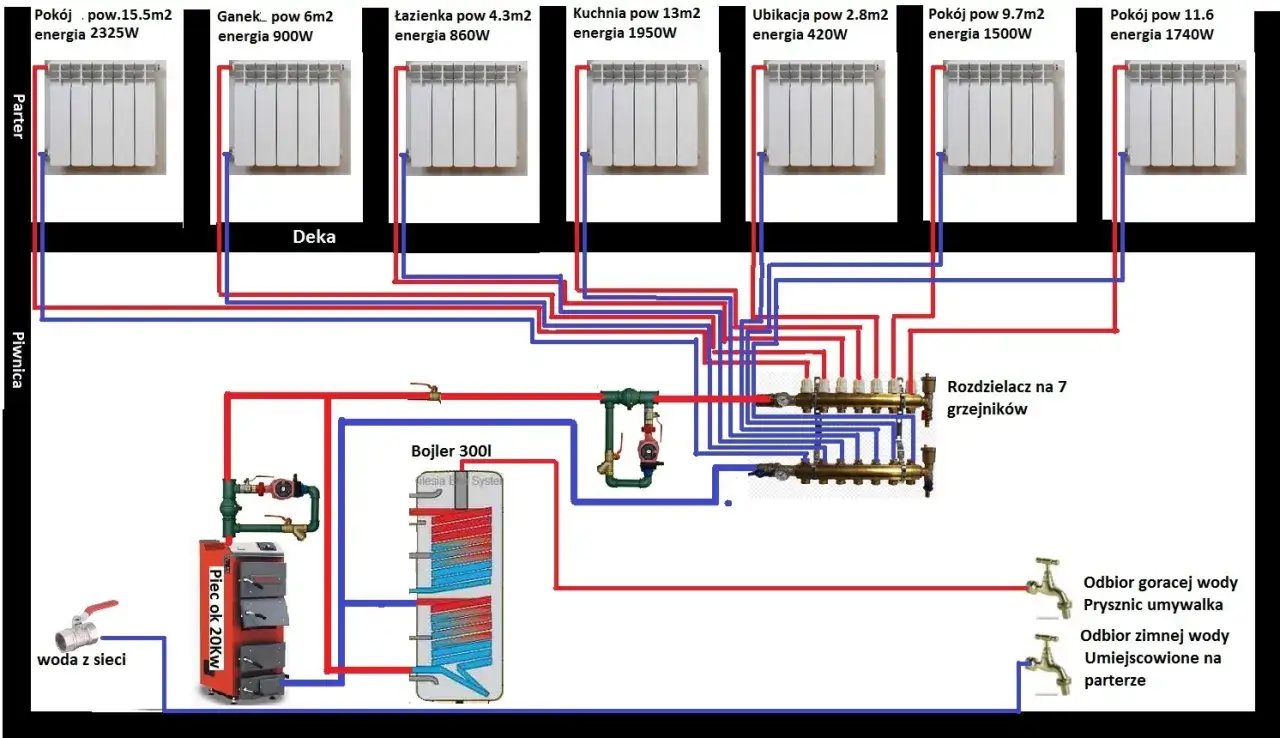

Najprostszy schemat zaczyna się od źródła ciepła, potem pojawia się pompa obiegu pierwotnego, następnie sprzęgło, a dalej trzy osobne obiegi grzewcze. W wersjach kompaktowych spotyka się też sprzęgło z rozdzielaczem, czyli układ, który łączy separację hydrauliczną z wygodnym wyprowadzeniem kilku stref. W gotowych modułach często widzę konfigurację, w której dwa obiegi są prowadzone bez mieszania, a trzeci przez termostatyczny zawór mieszający. To nie jedyny poprawny wariant, ale bardzo czytelny punkt wyjścia.
| Element na schemacie | Rola w układzie | Na co zwracam uwagę |
|---|---|---|
| Źródło ciepła | Dostarcza energię do całej instalacji | Minimalny wymagany przepływ i ochrona powrotu |
| Pompa obiegu pierwotnego | Utrzymuje przepływ przez źródło i sprzęgło | Nie może „walczyć” z pompami odbiorczymi |
| Sprzęgło hydrauliczne | Oddziela hydraulicznie źródło od odbiorników | Pionowy montaż, odpowietrzanie u góry, odmulanie u dołu |
| Obieg 1 | Najczęściej obieg bez mieszacza | Zwykle grzejniki lub strefa o wyższej temperaturze |
| Obieg 2 | Obieg mieszany | Najczęściej podłogówka i zawór 3D lub 4D |
| Obieg 3 | Dodatkowa strefa grzewcza | Osobna pompa i parametry dopasowane do odbiornika |
Gdy rozrysowuję taki układ, zaczynam od kierunku przepływu: zasilanie u góry, powrót na dole, a jeśli konstrukcja na to pozwala, pobór dla niższej temperatury bywa realizowany ze środkowej strefy sprzęgła. To ma znaczenie, bo góra jest najcieplejsza, dół najchłodniejszy, a przy okazji właśnie tam zbiera się osad i powietrze. Dzięki temu schemat nie jest tylko rysunkiem, ale od razu podpowiada, jak instalacja ma się sama oczyszczać i odpowietrzać.
Kiedy trzeci obieg naprawdę ma sens
Nie dokładam trzeciego obiegu tylko dlatego, że da się to zrobić. Zwykle ma on sens wtedy, gdy różnice między strefami są wyraźne i nie da się ich sensownie obsłużyć jedną temperaturą. Najczęściej widzę to w domach z grzejnikami, podłogówką i dodatkową strefą, na przykład łazienką, dobudowaną częścią budynku albo osobnym piętrem o innym charakterze pracy.
| Układ budynku | Czy 3 obiegi mają sens | Dlaczego |
|---|---|---|
| Jedna temperatura w całym domu | Raczej nie | Prostszy układ zwykle wygrywa kosztem i serwisem |
| Grzejniki, podłogówka i dodatkowa strefa | Tak | Każdy odbiornik dostaje własne warunki pracy |
| Nowa instalacja niskotemperaturowa | Niekoniecznie | Czasem wystarczy rozdzielacz i jedna dobra regulacja |
| Modernizacja starego domu | Często tak | Różne części budynku zwykle mają różne wymagania |
W praktyce największą różnicę robi nie sama liczba obiegów, tylko to, czy każda strefa naprawdę potrzebuje innej temperatury. Jeśli jedna pompa i jeden parametr zasilania wystarczą, prostszy układ zwykle jest lepszy. Jeśli jednak grzejniki chcą wyższej temperatury, a podłogówka niskiej, trzeci obieg przestaje być fanaberią i staje się narzędziem do uporządkowania instalacji. Gdy decyzja o trzech obiegach już zapadła, trzeba dobrać temperatury i osprzęt tak, aby układ nie pracował na styk.
Jak dobrać pompę, mieszacz i temperatury pracy
Ja wolę dobierać mieszacz do odbiornika, a nie odwrotnie. Grzejniki zwykle pracują wyżej, często w zakresie 50-70°C, choć wiele zależy od wielkości grzejników i strat budynku. Podłogówka to zupełnie inna historia: najczęściej pracuje niskotemperaturowo i jej temperatura zasilania zwykle nie przekracza 45°C. Właśnie dlatego w obiegu podłogowym niemal zawsze potrzebny jest zawór mieszający 3-drogowy lub 4-drogowy albo gotowa grupa mieszająca z pompą.
| Obieg | Typowe parametry | Co powinno się w nim znaleźć |
|---|---|---|
| Grzejniki wysokotemperaturowe | Najczęściej 50-70°C | Pompa obiegowa, często bez mieszacza |
| Podłogówka | Zwykle 30-45°C | Pompa i zawór mieszający z regulacją temperatury |
| Trzeci obieg strefowy | Zależnie od odbiornika | Osobna pompa, czasem mieszacz, czasem tylko rozdzielanie przepływu |
W katalogach gotowych sprzęgieł spotyka się też konkretne zestawienia przepływu i mocy, które dobrze pokazują skalę takiego rozwiązania: od około 1,5 m3/h i 26 kW, przez 2,5 m3/h i 43 kW, aż do 8 m3/h i 139 kW. W praktyce przekłada się to na podejścia od około 20 do 50 mm, zależnie od wielkości układu. To nie jest uniwersalny wzór dla każdej kotłowni, ale dobry punkt orientacyjny, żeby nie przewymiarować ani nie zdusić instalacji na starcie.
Grupa mieszająca to nie tylko zawór, ale cały mały układ: zawór, pompa, często zawór zwrotny i elementy regulacyjne. Jej zadanie jest proste, choć skuteczne: obniżyć temperaturę wody dla obiegu niskotemperaturowego bez mieszania wszystkiego w jednym worku. To właśnie ten fragment schematu najczęściej decyduje o komforcie, a nie samo istnienie sprzęgła. Jeśli tu pojawi się błąd, nawet dobrze dobrane urządzenie nie uratuje całej instalacji.
Najczęstsze błędy przy montażu i regulacji
Nawet poprawnie dobrany układ potrafi sprawiać kłopoty, jeśli na etapie montażu popełni się kilka powtarzalnych błędów. Najczęściej widzę to przy podłogówce, gdzie ktoś próbuje puścić za wysoką temperaturę, albo przy układach z trzema pompami, gdzie przepływy nie są w ogóle zbilansowane. Wtedy pojawia się hałas, taktowanie źródła, zbyt gorące grzejniki albo zimne strefy na podłodze.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Brak mieszacza na obiegu podłogowym | Za wysoka temperatura i nierówne grzanie | Stosuję zawór mieszający lub gotową grupę mieszającą |
| Zbyt agresywna praca pomp obiegowych | Szarpanie przepływu, hałas i niestabilność | Dobieram pompy do realnego oporu instalacji |
| Zły kierunek podłączenia króćców | Gorsze odpowietrzanie i słabsza separacja | Sprawdzam górę, dół, zasilanie i powrót przed uruchomieniem |
| Brak odmulania i dostępu do zaworu spustowego | Szlam, magnetyt i spadek wydajności | Planeruję serwis już na etapie kotłowni |
| Jedna temperatura dla wszystkich obiegów | Przegrzewanie jednych stref i niedogrzanie innych | Rozdzielam temperatury zamiast udawać, że wszędzie działa to samo |
| Brak regulacji pogodowej lub źle ustawiona krzywa | Taktowanie i ciągłe korekty ręczne | Ustalam krzywą grzewczą pod budynek, a nie pod życzenie z jednego dnia |
Jedna rzecz wraca szczególnie często: inwestor zakłada, że skoro jest sprzęgło, to problem przepływów zniknie sam. Nie zniknie. Sprzęgło ułatwia pracę układu, ale nie zastępuje dobrze dobranych pomp, poprawnie ustawionych temperatur i rozsądnie zaprojektowanego mieszania. To właśnie dlatego przed uruchomieniem instalacji robię jeszcze jeden, bardzo zwyczajny przegląd.
Co sprawdzam przed uruchomieniem kotłowni
Przed rozruchem instalacji zawsze patrzę na kilka rzeczy po kolei, bo to one decydują o tym, czy układ będzie spokojny, czy będzie wymagał ciągłych poprawek. Najpierw sprawdzam, czy sprzęgło jest zamontowane w prawidłowej pozycji i czy odpowietrznik ma sensowny dostęp serwisowy. Potem weryfikuję, czy obieg pierwotny utrzyma minimalny przepływ przez źródło ciepła, a obiegi wtórne nie będą go dusiły. Na końcu sprawdzam nastawy regulatora, krzywą grzewczą i pracę mieszaczy, bo właśnie tam najczęściej ucieka komfort.
- Położenie sprzęgła - pionowo lub zgodnie z wymaganiami producenta, z czytelnym góra-dół.
- Dostęp do serwisu - zawór spustowy, odmulanie i odpowietrzanie muszą być osiągalne bez rozbierania pół kotłowni.
- Temperatura zasilania - osobno dla grzejników, osobno dla podłogówki, osobno dla trzeciej strefy.
- Praca pomp - bez hałasu, bez zbyt dużych różnic ciśnień i bez wzajemnego zakłócania przepływów.
- Czujniki i sterowanie - jeśli są, muszą mierzyć to, co faktycznie ma znaczenie dla danej strefy.
Jeżeli instalacja ma działać latami bez ciągłych korekt, myślę o niej nie jak o zestawie urządzeń, ale jak o układzie zależności. Gdy te zależności są poukładane, układ sam się uspokaja: źródło nie taktuję bez powodu, podłogówka nie przegrzewa się, a grzejniki nie zabierają przepływu tam, gdzie go brakuje. To właśnie tu najłatwiej zobaczyć, czy schemat został zrobiony po inżyniersku, czy tylko „żeby coś działało”.
Na czym najwięcej zyskuje dobrze rozrysowany układ
Dobrze rozrysowany układ z trzema obiegami nie daje tylko większego porządku na papierze. Daje przede wszystkim stabilniejszą pracę źródła ciepła, prostszą regulację i mniej przypadkowych interwencji w sezonie. W praktyce wygrywa nie ten schemat, który ma najwięcej armatury, ale ten, który najlepiej rozdziela temperatury i przepływy bez zbędnego komplikowania kotłowni.
Jeśli miałbym zostawić jedną zasadę, byłaby bardzo prosta: najpierw porządek hydrauliczny, potem estetyka, a dopiero na końcu dodatki. Trzy obiegi mają sens wtedy, gdy naprawdę wynikają z potrzeb budynku, a nie z chęci dołożenia kolejnych elementów. Gdy ten warunek jest spełniony, sprzęgło hydrauliczne przestaje być tylko komponentem z katalogu i staje się narzędziem, które realnie poprawia pracę całego ogrzewania.
