Grzejnik drabinkowy do starej instalacji? Poradnik krok po kroku!

Wymiana starego grzejnika na nowoczesny model drabinkowy w łazience to popularny element remontu, jednak podłączenie go do często przestarzałej instalacji centralnego ogrzewania może być wyzwaniem. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez proces, wskazując na kluczowe problemy, potrzebne materiały i techniki, abyś mógł uniknąć błędów i cieszyć się efektywnym ogrzewaniem.

Dlaczego wymiana grzejnika to więcej niż tylko estetyka?

Z mojego doświadczenia wynika, że wymiana grzejnika to znacznie więcej niż tylko odświeżenie wyglądu łazienki. Oczywiście, nowoczesne grzejniki drabinkowe prezentują się znacznie lepiej niż stare, żeliwne żeberka, ale przede wszystkim oferują znaczną poprawę funkcjonalności i efektywności grzewczej. Dzięki swojej konstrukcji zapewniają lepszą dystrybucję ciepła, a także pozwalają na suszenie ręczników, co jest nieocenioną zaletą w każdej łazience. Co więcej, zajmują mniej miejsca, co jest istotne w mniejszych pomieszczeniach. Jednakże, aby te korzyści w pełni wykorzystać, ich integracja ze starą instalacją wymaga przemyślanego, technicznego podejścia i zrozumienia specyfiki obu systemów.

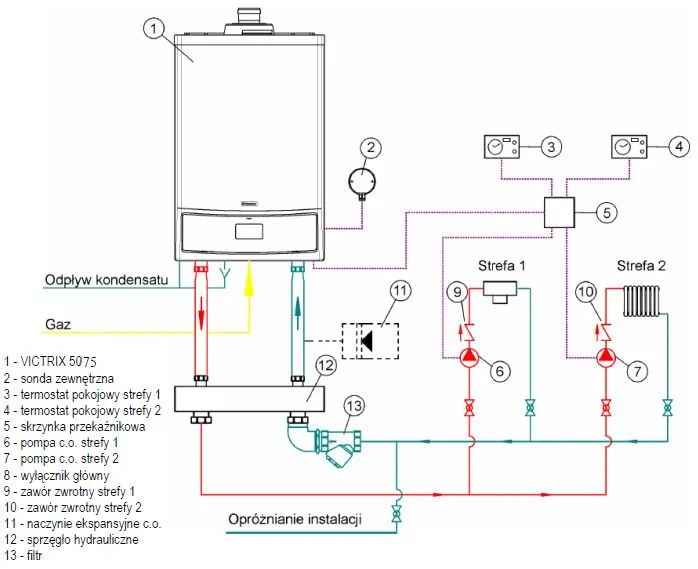

Stara instalacja, czyli jaka? Różnice między systemem żeliwnym, stalowym a miedzianym

Zanim przystąpimy do prac, kluczowe jest zrozumienie, z jakim typem instalacji mamy do czynienia. Stare instalacje, często spotykane w blokach z wielkiej płyty, to zazwyczaj systemy żeliwne lub stalowe. Instalacje żeliwne charakteryzują się dużą bezwładnością cieplną i rurami o sporych średnicach, często 3/4" lub nawet 1 cala. Ich główną wadą jest kruchość i podatność na pęknięcia przy nieumiejętnym demontażu. Instalacje stalowe, choć trwalsze od żeliwnych pod kątem mechanicznym, są z kolei bardzo podatne na korozję wewnętrzną, co prowadzi do gromadzenia się szlamu i zmniejszenia efektywności. W obu przypadkach gwinty mogą być zapieczone i trudne do odkręcenia. Nowsze instalacje, miedziane lub wykonane z rur wielowarstwowych (PEX/AL/PEX), to już inna bajka. Mają one zazwyczaj mniejsze średnice (standardowo 1/2") i są znacznie łatwiejsze w obróbce, a ich rozstawy przyłączy w grzejnikach są często ustandaryzowane.

Najczęstsze pułapki: Co może pójść nie tak przy podłączaniu drabinki w bloku?

Podłączanie nowoczesnego grzejnika do starej instalacji w bloku to pole minowe dla niewprawionego majsterkowicza. Oto najczęstsze wyzwania, z którymi sam się spotykałem:

• Różnice średnic rur: Stare instalacje, zwłaszcza żeliwne, często wykorzystują rury o większych średnicach (np. 3/4" lub 1 cal). Nowoczesne grzejniki łazienkowe mają standardowo przyłącza o średnicy 1/2". Konieczne jest zastosowanie mosiężnych złączek redukcyjnych, aby połączyć te dwa systemy.
• Rozstaw przyłączy: Stare grzejniki miały często boczny rozstaw przyłączy, podczas gdy większość nowych grzejników drabinkowych jest przystosowana do podłączenia dolnego o rozstawie 50 cm. Wymaga to przerobienia podejść, co może wiązać się z kuciem ścian.
• Ryzyko korozji elektrochemicznej: Łączenie rur stalowych z miedzianymi (często używanymi do przeróbek) może prowadzić do korozji elektrochemicznej. Jest to poważny problem, który może skrócić żywotność instalacji.
• Specyfika instalacji jednorurowych: W starych blokach często spotyka się instalacje jednorurowe (pionowe), gdzie woda przepływa kolejno przez wszystkie grzejniki w pionie. Podłączenie do takiej instalacji wymaga specjalnego zaworu z tzw. wkładką "by-pass".
• Ciśnienie i zanieczyszczenia wody: Stare instalacje mogą charakteryzować się wyższym ciśnieniem roboczym i zawierać zanieczyszczenia (rdza, osady). Należy upewnić się, że nowy grzejnik i zawory są przystosowane do panujących warunków.

Diagnostyka i przygotowanie: fundament sukcesu

Dobra diagnostyka to połowa sukcesu. Zawsze powtarzam, że pośpiech jest złym doradcą, zwłaszcza w hydraulice.

Jak rozpoznać typ swojej instalacji CO? Kluczowe wskazówki

Rozpoznanie typu instalacji jest prostsze, niż się wydaje. Najłatwiej jest przyjrzeć się rurkom doprowadzającym wodę do grzejnika lub pionom w piwnicy. Rury żeliwne są zazwyczaj bardzo grube, ciemne, często pokryte warstwami farby, a ich połączenia są masywne. Rury stalowe są szare, czasem z widocznymi śladami rdzy, a ich połączenia są gwintowane. Z kolei rury miedziane mają charakterystyczny, miedziany kolor (choć mogą być pomalowane) i są znacznie cieńsze. Rury PEX/AL/PEX to zazwyczaj białe lub szare rury z tworzywa sztucznego, często z widocznymi oznaczeniami producenta. Zwróć uwagę na średnicę rur stare instalacje to często 3/4" lub 1", nowe to zazwyczaj 1/2".

Sprawdzenie rozstawu przyłączy: Czy czeka Cię kucie ścian?

To absolutnie kluczowy pomiar. Zmierz odległość między środkami rur doprowadzających i odprowadzających wodę do starego grzejnika. Nowoczesne grzejniki drabinkowe najczęściej mają dolne przyłącza o rozstawie 50 cm. Jeśli Twój stary grzejnik miał boczne przyłącza o innym rozstawie, musisz liczyć się z koniecznością przerobienia podejść. To często oznacza kucie ścian, co generuje dodatkowe koszty i bałagan. Na szczęście, na rynku dostępne są również grzejniki z podłączeniem bocznym, które mogą być doskonałą alternatywą, pozwalającą uniknąć inwazyjnych prac.

Lista zakupów dla majsterkowicza: Niezbędne zawory, złączki i narzędzia

Przygotowanie odpowiednich materiałów i narzędzi to podstawa. Oto lista, którą zawsze mam pod ręką:

• Zawory:
  • Zestaw zaworów regulacyjnych i odcinających (często w komplecie z głowicą termostatyczną).
  • Do instalacji jednorurowych specjalny zawór z wkładką "by-pass".
  • W zależności od instalacji: zawory z adapterami na rurę PEX/AL/PEX, miedź lub z gwintem do rur stalowych.
• Złączki i redukcje:
  • Mosiężne nyple redukcyjne (np. z 1" na 1/2", z 3/4" na 1/2").
  • Mosiężne mufy redukcyjne.
  • W przypadku łączenia stali z miedzią złączki mosiężne lub przekładki dielektryczne.
• Uszczelniacze:
  • Pakuły lniane i pasta uszczelniająca.
  • Nić teflonowa (do nowszych, precyzyjnych gwintów).
• Uchwyty montażowe:
  • Zazwyczaj dostarczane z grzejnikiem, ale warto sprawdzić, czy są odpowiednie do materiału ściany (np. kołki rozporowe do betonu, pustaków).
• Filtry siatkowe:
  • Zalecam montaż na zasilaniu, aby chronić nowy grzejnik przed zanieczyszczeniami ze starej instalacji.
• Narzędzia:
  • Klucze nastawne i płaskie.
  • Klucz do rur (tzw. żabka).
  • Taśma miernicza, poziomica.
  • Naczynie na wodę (do spuszczania resztek).
  • Szczotka druciana (do czyszczenia gwintów).

Zgody i formalności: O czym musisz pamiętać przed spuszczeniem wody z pionu?

To bardzo ważny punkt, o którym często się zapomina, a który może przysporzyć wielu problemów. Przed rozpoczęciem jakichkolwiek prac związanych ze spuszczaniem wody z pionu centralnego ogrzewania, koniecznie musisz uzyskać zgodę od spółdzielni lub wspólnoty mieszkaniowej. Spuszczenie wody z pionu wpływa na wszystkich sąsiadów podłączonych do tej samej linii, dlatego musi być skoordynowane z administracją. Zazwyczaj ustalany jest konkretny termin, a mieszkańcy są o tym informowani z wyprzedzeniem. Pamiętaj, że samodzielne manipulowanie zaworami głównymi może skutkować poważnymi konsekwencjami i awariami w całym budynku.

Podłączanie grzejnika do instalacji: instrukcja krok po kroku

Przechodzimy do sedna, czyli do samej instalacji. Pamiętaj o precyzji i cierpliwości.

Jak bezpiecznie zdemontować stary grzejnik żeberkowy?

1. Zabezpiecz podłogę: Pod stary grzejnik podłóż folie ochronne i stare ręczniki, aby zabezpieczyć podłogę przed resztkami wody i brudem.
2. Spuść wodę: Po uzyskaniu zgody i spuszczeniu wody z pionu przez administrację, upewnij się, że w grzejniku nie ma już ciśnienia. Odkręć zawory na starym grzejniku (jeśli są) i przygotuj naczynie na resztki wody.
3. Odkręć śrubunki: Ostrożnie odkręć śrubunki łączące grzejnik z instalacją. Stare gwinty mogą być zapieczone, więc użyj odpowiednich kluczy i nie używaj nadmiernej siły, aby nie uszkodzić rur.
4. Zdejmij grzejnik: Gdy wszystkie połączenia są odkręcone, ostrożnie zdejmij stary grzejnik z uchwytów. Może być ciężki i brudny.
5. Oczyść gwinty: Dokładnie oczyść gwinty na rurach instalacji z resztek pakuł, farby i rdzy za pomocą szczotki drucianej. To kluczowe dla uzyskania szczelnego połączenia.

Dobór odpowiednich redukcji: Klucz do połączenia starych rur z nowym grzejnikiem

Jak już wspomniałem, różnice w średnicach to standard. Jeśli Twoja stara instalacja ma rury 3/4" lub 1", a nowy grzejnik 1/2", będziesz potrzebować mosiężnych złączek redukcyjnych. Najczęściej stosuje się nyple redukcyjne (np. 1" na 1/2") lub mufy redukcyjne. Nyple wkręca się bezpośrednio w rurę, a następnie w nie wkręca się zawór grzejnikowy. Mufy służą do łączenia dwóch rur o różnych średnicach. Ważne jest, aby wszystkie elementy były mosiężne, co minimalizuje ryzyko korozji. Precyzyjne dopasowanie i solidne uszczelnienie każdego gwintu to absolutna podstawa.

Uszczelnianie gwintów jak profesjonalista: Pakuły czy nić teflonowa?

Uszczelnianie gwintów to sztuka, którą warto opanować. Mamy dwie główne metody: tradycyjne pakuły lniane z pastą uszczelniającą oraz nowoczesne nici teflonowe.

• Pakuły lniane z pastą: To metoda sprawdzona przez pokolenia hydraulików. Pakuły są idealne do starych, nierównych gwintów, ponieważ doskonale wypełniają wszelkie nierówności. Aby prawidłowo ich użyć, należy nawinąć pakuły zgodnie z kierunkiem gwintu (zgodnie z ruchem wskazówek zegara) na czysty gwint, tak aby ciasno przylegały i tworzyły stożek. Następnie pokryj je cienką warstwą pasty uszczelniającej. Zapewnia to doskonałą szczelność i możliwość lekkiej korekty połączenia.
• Nić teflonowa: Jest znacznie łatwiejsza w użyciu dla amatorów i doskonale sprawdza się przy nowych, precyzyjnych gwintach. Należy nawinąć nić na gwint, również zgodnie z kierunkiem gwintu, zaczynając od końca rury i zachodząc na siebie. Ilość nici zależy od średnicy gwintu zazwyczaj kilka do kilkunastu zwojów. Choć nić jest wygodna, w przypadku starych, skorodowanych gwintów pakuły często dają pewniejsze rezultaty.

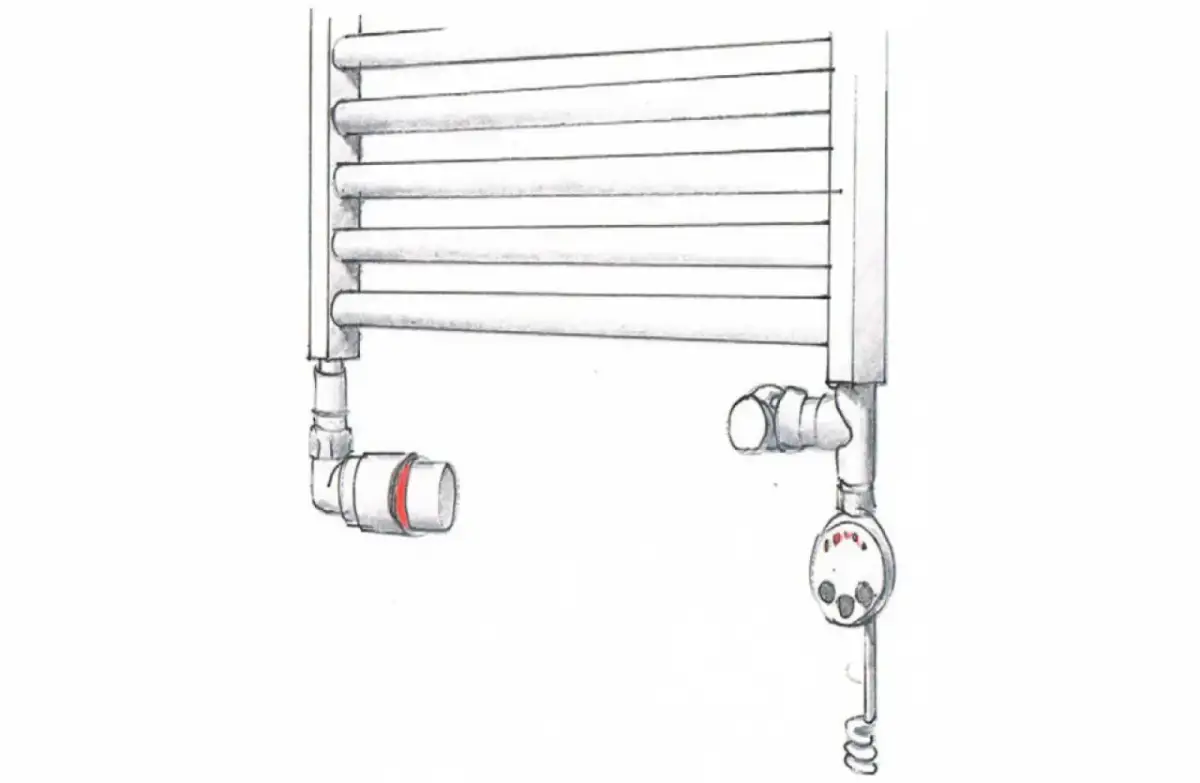

Montaż zaworów i głowicy termostatycznej: Na co zwrócić szczególną uwagę?

Montaż zaworów wymaga uwagi na kierunek przepływu wody, który jest zazwyczaj oznaczony strzałką na korpusie zaworu. Zawór zasilający (z głowicą termostatyczną) montujemy na rurze doprowadzającej ciepłą wodę do grzejnika, a zawór powrotny (odcinający) na rurze odprowadzającej. W instalacjach jednorurowych, o czym jeszcze szerzej opowiem, konieczny jest montaż zaworu z by-passem. Głowicę termostatyczną montujemy na zaworze zasilającym w taki sposób, aby nie była zasłonięta (np. przez ręczniki), co mogłoby zakłócić jej prawidłowe działanie i pomiar temperatury otoczenia. Upewnij się, że wszystkie połączenia są dobrze dokręcone i uszczelnione.

Nietypowe instalacje: rozwiązania dla specjalistów

Niektóre instalacje wymagają specjalnego podejścia. Warto o tym wiedzieć, zanim zaczniemy działać.

Instalacja jednorurowa w bloku: Jak podłączyć grzejnik, by sąsiedzi mieli ciepło?

Instalacje jednorurowe to prawdziwe wyzwanie, ale z odpowiednim podejściem są do ogarnięcia. W takim systemie woda przepływa kolejno przez wszystkie grzejniki w pionie. Jeśli zamkniesz zawór na swoim grzejniku bez by-passu, zablokujesz przepływ wody dla sąsiadów poniżej, co sprawi, że ich grzejniki będą zimne. Dlatego absolutnie niezbędne jest zastosowanie specjalnego zaworu z wkładką "by-pass". By-pass to po prostu obejście, które umożliwia przepływ wody dalej w pionie, nawet gdy zawór termostatyczny na Twoim grzejniku jest zamknięty. Dzięki temu możesz regulować temperaturę w swojej łazience, nie wpływając na komfort cieplny sąsiadów. To jest kluczowa kwestia, której pominięcie może skutkować poważnymi konfliktami i problemami z administracją.

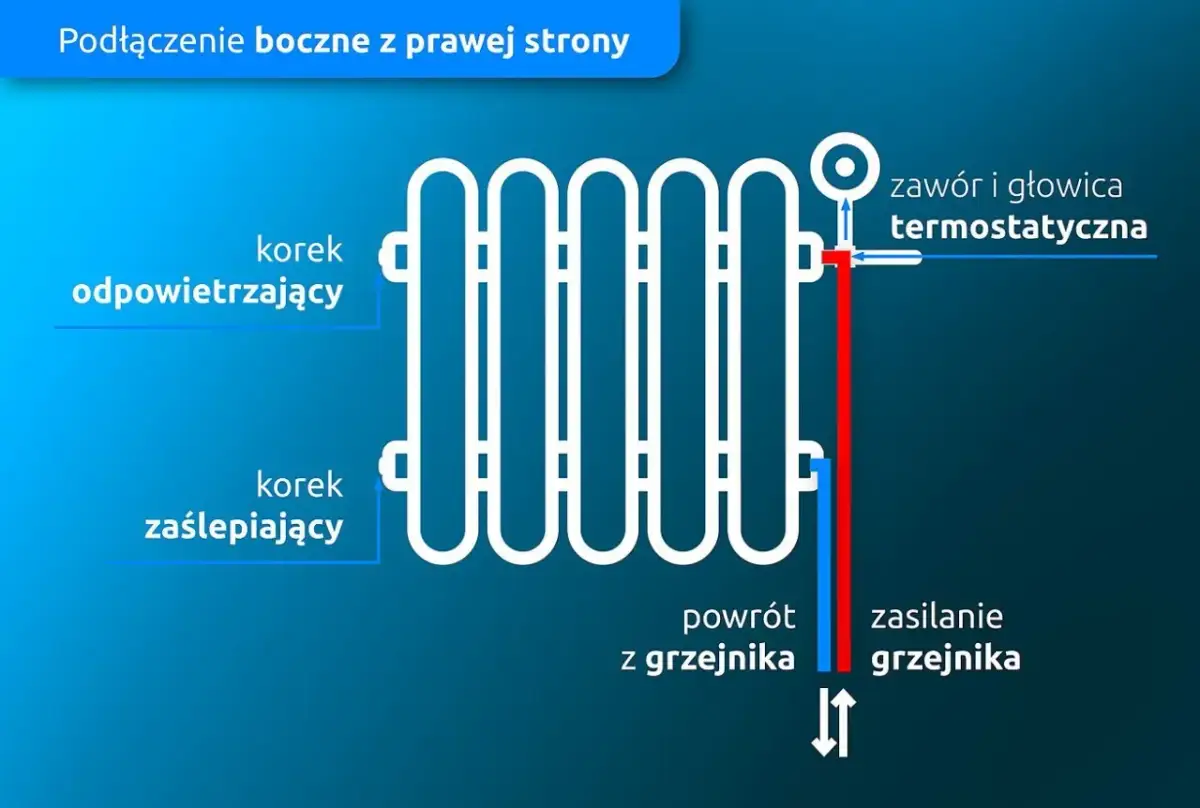

Grzejnik z podłączeniem bocznym: Sposób na uniknięcie przeróbek instalacji

Jeśli masz starą instalację z bocznym rozstawem przyłączy, a wizja kucia ścian i przerabiania podejść spędza Ci sen z powiek, mam dobrą wiadomość. Na rynku dostępne są grzejniki drabinkowe z podłączeniem bocznym. Są one zaprojektowane tak, aby pasować do istniejących, bocznych podejść, minimalizując tym samym ingerencję w instalację. To rozwiązanie jest szczególnie przydatne w starszych budynkach, gdzie przeróbka rur byłaby kosztowna i czasochłonna. Choć wybór modeli może być nieco mniejszy niż w przypadku grzejników z dolnym podłączeniem, z pewnością znajdziesz coś, co spełni Twoje oczekiwania estetyczne i funkcjonalne, a przede wszystkim zaoszczędzi Ci mnóstwo pracy i stresu.

Łączenie różnych metali: Jak uniknąć korozji elektrochemicznej między miedzią a stalą?

Problem korozji elektrochemicznej pojawia się, gdy bezpośrednio połączymy ze sobą dwa różne metale o różnym potencjale elektrochemicznym, takie jak stal i miedź, w obecności elektrolitu (wody w instalacji). Może to prowadzić do przyspieszonej korozji mniej szlachetnego metalu, czyli w tym przypadku stali. Aby tego uniknąć, zawsze zalecam stosowanie rozwiązań zapobiegawczych. Najprostszym i najskuteczniejszym jest użycie złączek mosiężnych jako elementu pośredniego. Mosiądz jest stopem miedzi i cynku, który ma pośredni potencjał elektrochemiczny, dzięki czemu działa jak bufor, minimalizując różnicę potencjałów między stalą a miedzią. Inną opcją są przekładki dielektryczne, które fizycznie izolują od siebie metale, uniemożliwiając przepływ prądu. Zawsze pamiętaj o tej zasadzie, aby Twoja instalacja służyła Ci przez lata bez niespodzianek.

Uruchomienie i odpowietrzanie: ostatnie kroki do ciepła

Grzejnik zamontowany? Świetnie! Teraz czas na ostatnie, ale równie ważne etapy.

Jak poprawnie napełnić instalację i sprawdzić szczelność połączeń?

1. Zamknij zawory grzejnika: Przed napełnieniem instalacji upewnij się, że zawory na nowym grzejniku są zamknięte.
2. Napełnij instalację: Skontaktuj się z administracją, aby ponownie napełnić pion wodą. Proces ten powinien odbywać się powoli.
3. Monitoruj połączenia: Podczas napełniania instalacji, a także po jej pełnym ciśnieniu, dokładnie obserwuj wszystkie nowo wykonane połączenia pod kątem przecieków. Użyj suchej szmatki lub papieru toaletowego, aby sprawdzić, czy nie ma żadnych wilgotnych śladów.
4. Reaguj na nieszczelności: Jeśli zauważysz nawet najmniejszy przeciek, natychmiast zamknij dopływ wody (jeśli to możliwe, tylko do grzejnika, a jeśli nie skontaktuj się z administracją, aby spuścić wodę z pionu). Dokręć połączenie lub, w razie potrzeby, rozmontuj je, ponownie uszczelnij i zmontuj. Nie lekceważ żadnej nieszczelności mały przeciek dziś, to duża awaria jutro.

Skuteczne odpowietrzanie nowego grzejnika: Prosta metoda na pełną wydajność

Odpowietrzanie to klucz do tego, by grzejnik działał z pełną mocą. Pęcherzyki powietrza w instalacji blokują przepływ ciepłej wody, powodując, że grzejnik grzeje nierównomiernie lub wcale. Oto jak to zrobić:

1. Otwórz zawory: Otwórz oba zawory na grzejniku (zasilający i powrotny) na maksimum.
2. Przygotuj naczynie i kluczyk: Pod zawór odpowietrzający (zazwyczaj mały korek z kwadratowym lub śrubokrętowym otworem) podstaw małe naczynie, aby zebrać wypływającą wodę.
3. Odkręć zawór odpowietrzający: Ostrożnie odkręć zawór odpowietrzający za pomocą specjalnego kluczyka (często dołączonego do grzejnika) lub odpowiedniego śrubokręta. Usłyszysz syczenie uciekającego powietrza.
4. Poczekaj na wodę: Pozwól powietrzu uciekać, aż zacznie wypływać ciągły strumień wody. To znak, że całe powietrze zostało usunięte.
5. Zamknij zawór: Dokręć zawór odpowietrzający.
6. Sprawdź ciśnienie: Po odpowietrzeniu, ciśnienie w instalacji może spaść. Sprawdź manometr i w razie potrzeby uzupełnij wodę w systemie (jeśli masz taką możliwość lub skontaktuj się z administracją).

Pierwsze uruchomienie: Co robić, gdy grzejnik nie grzeje lub grzeje nierównomiernie?

• Grzejnik zimny:
  • Możliwa przyczyna: Niewystarczające odpowietrzenie. Rozwiązanie: Powtórz proces odpowietrzania.
  • Możliwa przyczyna: Zamknięte zawory. Rozwiązanie: Upewnij się, że oba zawory (zasilający i powrotny) są w pełni otwarte.
  • Możliwa przyczyna: Brak przepływu w instalacji jednorurowej (brak by-passu lub źle zamontowany). Rozwiązanie: Sprawdź, czy zawór z by-passem działa prawidłowo. Jeśli go brakuje, konieczny jest montaż.
• Grzejnik grzeje tylko częściowo (np. tylko góra):
  • Możliwa przyczyna: Powietrze w górnej części grzejnika. Rozwiązanie: Odpowietrz grzejnik ponownie, upewniając się, że całe powietrze uciekło.
  • Możliwa przyczyna: Zanieczyszczenia w instalacji blokujące przepływ. Rozwiązanie: Może być konieczne przepłukanie grzejnika lub instalacji. Warto rozważyć montaż filtra siatkowego.

Kiedy wezwać fachowca? Sygnały ostrzegawcze

Chociaż zachęcam do samodzielnych prac, zawsze podkreślam, że są granice, których nie warto przekraczać.

Brak odpowiednich narzędzi lub wiedzy: Nie ryzykuj zalania mieszkania

Moje doświadczenie mówi jasno: jeśli brakuje Ci odpowiednich narzędzi, doświadczenia w pracach hydraulicznych lub po prostu nie masz pewności co do swoich umiejętności, zawsze lepiej jest skorzystać z pomocy wykwalifikowanego hydraulika. Ryzyko zalania własnego mieszkania, a co gorsza, również sąsiadów, jest zbyt duże, by podejmować niepotrzebne ryzyko. Koszty naprawy szkód spowodowanych zalaniem mogą wielokrotnie przewyższyć oszczędności wynikające z samodzielnej pracy. Fachowiec nie tylko wykona pracę poprawnie, ale też weźmie za nią odpowiedzialność.

Stare, skorodowane rury i zapieczone gwinty: Kiedy lepiej odpuścić?

• Bardzo stare, skorodowane rury: Jeśli rury są mocno skorodowane, a ich stan techniczny budzi poważne wątpliwości, próba ich odkręcenia może skończyć się pęknięciem i poważną awarią.
• Zapieczone gwinty: Czasem, mimo użycia odpowiednich narzędzi, gwinty są tak zapieczone, że próba ich rozłączenia grozi uszkodzeniem całej rury. W takich sytuacjach lepiej, aby zajął się tym specjalista, który ma doświadczenie w radzeniu sobie z takimi problemami.
• Trudności z demontażem starych elementów: Jeśli demontaż starego grzejnika okazuje się niemożliwy bez uszkodzenia instalacji, to znak, że potrzebna jest interwencja z zewnątrz.
• Instalacja wymaga poważniejszych przeróbek: Gdy okazuje się, że rozstawy przyłączy są tak nietypowe, że wymagają poważnych przeróbek rur w ścianie, a Ty nie czujesz się na siłach, by to wykonać wezwij fachowca.

Przeczytaj również: Montaż grzejnika krok po kroku: Zrób to sam i uniknij błędów!

Podsumowanie: Czy samodzielne podłączenie grzejnika się opłaca?

Podsumowując, samodzielne podłączenie grzejnika drabinkowego do starej instalacji jest możliwe i może być opłacalne, ale tylko wtedy, gdy masz odpowiednią wiedzę, narzędzia i pewność co do swoich umiejętności. Jeśli instalacja jest w stosunkowo dobrym stanie, a różnice w średnicach i rozstawie przyłączy są niewielkie i łatwe do skorygowania za pomocą standardowych redukcji, to z pewnością możesz spróbować. Jednak w przypadku bardzo starych, skorodowanych rur, zapieczonych gwintów, skomplikowanych instalacji jednorurowych bez by-passu, czy braku doświadczenia, koszty i ryzyko potencjalnych awarii mogą przewyższyć wszelkie oszczędności. W takich sytuacjach, z mojego punktu widzenia, interwencja doświadczonego fachowca jest nie tylko rozsądna, ale wręcz konieczna, aby zapewnić bezpieczeństwo i prawidłowe funkcjonowanie całej instalacji grzewczej.
