W dzisiejszych czasach ogrzewanie podłogowe to synonim komfortu i nowoczesności. Aby jednak system działał efektywnie i ekonomicznie, kluczowy jest nie tylko sam wybór technologii, ale przede wszystkim jej prawidłowy montaż. W tym artykule, bazując na moim doświadczeniu, przeprowadzę Cię krok po kroku przez proces instalacji czujnika temperatury ogrzewania podłogowego elementu, który jest sercem każdej precyzyjnej kontroli nad ciepłem w Twoim domu. Dowiesz się, jak uniknąć kosztownych błędów i zapewnić sobie optymalny komfort cieplny.
Prawidłowy montaż czujnika temperatury ogrzewania podłogowego klucz do komfortu i oszczędności
- Zawsze umieszczaj czujnik w rurce ochronnej (peszlu) z zaślepionym końcem, co umożliwi jego wymianę w przyszłości.
- Lokalizuj czujnik centralnie między przewodami grzewczymi, w reprezentatywnym miejscu pomieszczenia, z dala od źródeł ciepła i chłodu.
- Optymalna głębokość montażu w wylewce to około 1-2 cm pod finalną posadzką, co zapewnia dokładny odczyt temperatury.
- Przed zalaniem wylewki i po jej wyschnięciu, sprawdź rezystancję czujnika multimetrem, aby upewnić się, że działa poprawnie.
- Najpopularniejszy typ to czujnik NTC 10kΩ; jego przewody podłącza się do dedykowanych zacisków w termostacie, a polaryzacja nie ma znaczenia.
Podstawową rolą czujnika temperatury podłogi jest nie tylko zapewnienie komfortu, ale przede wszystkim ochrona posadzki przed przegrzaniem. Jest to szczególnie istotne w przypadku podłóg drewnianych, paneli czy winylowych, które są wrażliwe na zbyt wysoką temperaturę. Dzięki precyzyjnej kontroli, czujnik pozwala na utrzymanie optymalnej temperatury, co bezpośrednio przekłada się na komfort użytkowników i znaczące oszczędności energii. W końcu nie chcemy przegrzewać pomieszczeń ani ryzykować uszkodzenia drogiej podłogi, prawda?
Z mojego doświadczenia wiem, że błędy montażowe czujnika temperatury podłogi mogą mieć poważne konsekwencje. Nieprawidłowe umieszczenie może prowadzić do fałszywych odczytów, co z kolei skutkuje albo niedogrzewaniem pomieszczenia, albo jego przegrzewaniem. To drugie to prosta droga do wyższych rachunków za ogrzewanie i, co gorsza, potencjalnego uszkodzenia posadzki. Brak precyzyjnej kontroli temperatury to brak komfortu i niepotrzebne koszty, dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością.
Przygotowanie do pracy: co musisz mieć pod ręką?
- Wiertarka z otwornicą (do wykonania bruzdy, jeśli nie jest jeszcze przygotowana).
- Multimetr (niezbędny do sprawdzenia rezystancji czujnika przed i po montażu).
- Rurka ochronna (peszel) o średnicy ok. 10-16 mm (kluczowa dla przyszłej konserwacji).
- Taśma izolacyjna (do zaślepienia końca peszla).
- Silikon (do ewentualnego uszczelnienia).
Wybierając czujnik, najczęściej spotkasz się z typem NTC 10kΩ to swego rodzaju standard na rynku, kompatybilny z większością termostatów. Ważniejszy od samego typu jest jednak sposób jego zabezpieczenia. Zawsze, ale to zawsze pamiętaj o rurce ochronnej, czyli peszlu. To jest prawdziwy "sekret" przyszłych napraw! Dzięki niej, w razie awarii czujnika, będziesz mógł go wymienić bez konieczności kucia posadzki. Wyobraź sobie, ile to oszczędza nerwów i pieniędzy. Koniec peszla musi być szczelnie zaślepiony, na przykład taśmą izolacyjną, aby zapobiec dostaniu się do środka wylewki betonowej.
Klucz do precyzji: gdzie dokładnie umieścić czujnik podłogowy?
Zasada "złotego środka" jest tutaj kluczowa. Czujnik powinien być zamontowany centralnie między dwoma przewodami grzewczymi, w równej odległości od nich. Tylko w ten sposób pomiar temperatury będzie jak najbardziej miarodajny i będzie odzwierciedlał rzeczywistą temperaturę posadzki w danym obszarze. Unikaj umieszczania go bezpośrednio na przewodzie grzewczym lub zbyt blisko niego, ponieważ to zafałszuje odczyty.
Istnieją jednak "strefy zakazane", których należy unikać przy lokalizacji czujnika, aby zapewnić jego prawidłowe działanie:
- Bezpośrednie nasłonecznienie (okna): Słońce może sztucznie podnieść temperaturę czujnika, co spowoduje, że system ogrzewania wyłączy się zbyt wcześnie, pozostawiając resztę pomieszczenia niedogrzaną.
- Inne źródła ciepła (grzejniki, kominki): Podobnie jak słońce, inne źródła ciepła mogą wprowadzać czujnik w błąd.
- Źródła chłodu (drzwi wejściowe, ściany zewnętrzne): Umieszczenie czujnika w takich miejscach może z kolei prowadzić do nadmiernego grzania i niepotrzebnych kosztów.
- Obszary pod stałą zabudową (szafy, wanna): Meble i zabudowa blokują swobodny przepływ ciepła, co zafałszuje odczyt i uniemożliwi efektywną regulację temperatury w pozostałej części pomieszczenia.
- Obszary pod grubymi dywanami: Dywan działa jak izolator, zatrzymując ciepło i sprawiając, że czujnik odczytuje wyższą temperaturę niż faktycznie panuje w pomieszczeniu.
Idealna głębokość umieszczenia czujnika w wylewce to około 1-2 cm pod finalną warstwą posadzki. Dlaczego to takie ważne? Zbyt płytkie umieszczenie sprawi, że czujnik będzie reagował zbyt szybko na zmiany temperatury powietrza, a nie podłogi. Zbyt głębokie z kolei opóźni jego reakcję, co utrudni precyzyjne sterowanie i może prowadzić do przegrzewania lub niedogrzewania. Chodzi o to, aby czujnik "czuł" temperaturę, którą odczuwamy my, stąpając po podłodze.
Montaż czujnika krok po kroku: od bruzdy do podłączenia
- Przygotowanie miejsca i wycięcie bruzdy w podłożu: Zaczynamy od dokładnego zaplanowania lokalizacji czujnika. Następnie, jeśli nie ma gotowej bruzdy, należy ją wykonać w podłożu. Bruzda powinna być na tyle szeroka i głęboka, aby swobodnie zmieściła się w niej rurka ochronna z czujnikiem. Pamiętaj, aby prowadzić ją w sposób, który nie będzie kolidował z przewodami grzewczymi.
-
Umieszczenie czujnika w rurce ochronnej (peszlu) sekret przyszłych napraw: Wsuń czujnik do rurki ochronnej. Upewnij się, że przewód czujnika jest wystarczająco długi, aby dotrzeć do termostatu.
Pamiętaj, że umieszczenie czujnika w rurce ochronnej (peszlu) to absolutna podstawa. To "sekret" przyszłych napraw, który pozwoli na wymianę elementu bez konieczności kucia posadzki.
Po włożeniu czujnika, szczelnie zaślep koniec rurki, na przykład za pomocą taśmy izolacyjnej. To zapobiegnie dostaniu się do środka wylewki betonowej, która mogłaby unieruchomić czujnik i uniemożliwić jego późniejszą wymianę. - Poprowadzenie i stabilne zamocowanie rurki w podłodze: Poprowadź rurkę ochronną z czujnikiem w przygotowanej bruździe. Upewnij się, że jest ona stabilnie zamocowana do podłoża, na przykład za pomocą opasek kablowych lub specjalnych uchwytów. Rurka nie może się przemieszczać ani unosić podczas zalewania wylewki. Ważne jest, aby peszel był ułożony płasko i równo, bez ostrych zagięć, które mogłyby utrudnić wyciągnięcie czujnika w przyszłości.

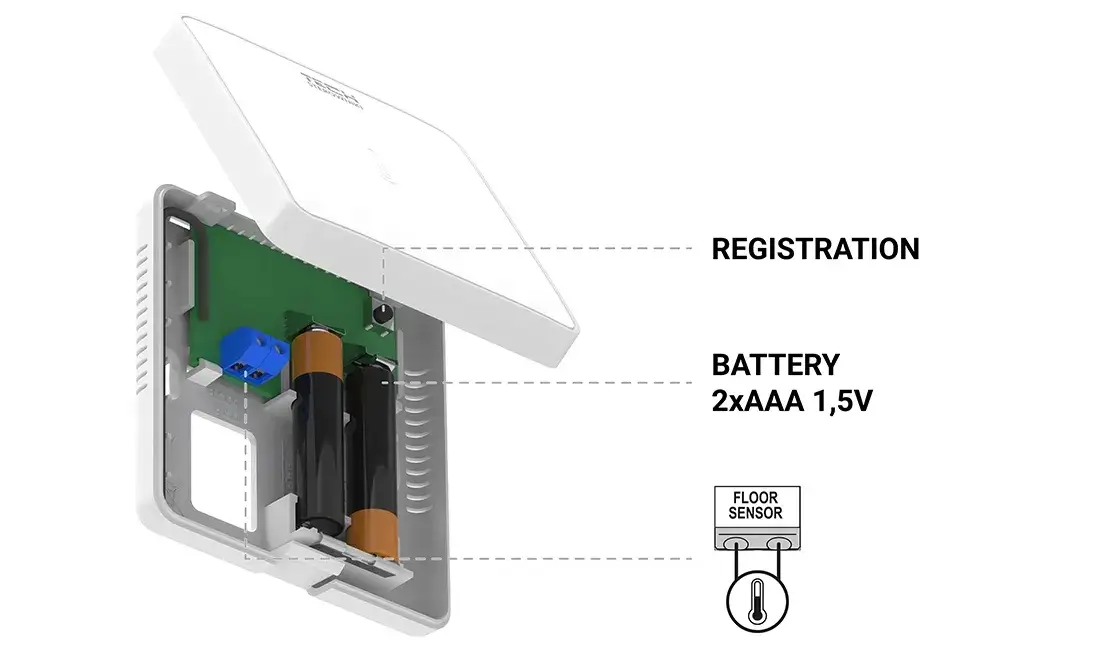

- Podłączenie przewodów czujnika do termostatu schemat dla początkujących: Przewody czujnika (zazwyczaj dwużyłowe) należy podłączyć do dedykowanych zacisków w termostacie. Zazwyczaj są one oznaczone jako "NTC", "Sensor" lub "Floor". W przypadku czujników NTC, polaryzacja (kolejność podłączenia przewodów) nie ma znaczenia, co znacznie ułatwia instalację. Po prostu podłącz oba przewody do odpowiednich gniazd.
Test i weryfikacja: skąd mieć pewność, że wszystko działa poprawnie?
Zanim zalejesz posadzkę wylewką, koniecznie sprawdź rezystancję czujnika za pomocą multimetru. Jest to niezwykle ważny krok, który pozwoli Ci upewnić się, że czujnik nie został uszkodzony podczas montażu. Wartość rezystancji powinna być zgodna ze specyfikacją producenta dla czujników NTC 10kΩ będzie to około 10kΩ w temperaturze pokojowej (np. 20-25°C). Jeśli odczyt znacznie odbiega od normy, coś jest nie tak i należy to skorygować, zanim będzie za późno.
Ostateczna kontrola systemu następuje po całkowitym wyschnięciu wylewki i ułożeniu finalnej posadzki. Po pierwszym uruchomieniu ogrzewania podłogowego monitoruj jego działanie. Sprawdź, czy termostat prawidłowo odczytuje temperaturę podłogi i czy system reaguje na ustawienia. Obserwuj, czy podłoga nagrzewa się równomiernie i czy osiąga pożądaną temperaturę. To da Ci pewność, że cała instalacja działa zgodnie z oczekiwaniami.
Przeczytaj również: Jaki grzejnik wybrać do domu? Poradnik eksperta: ciepło i oszczędności

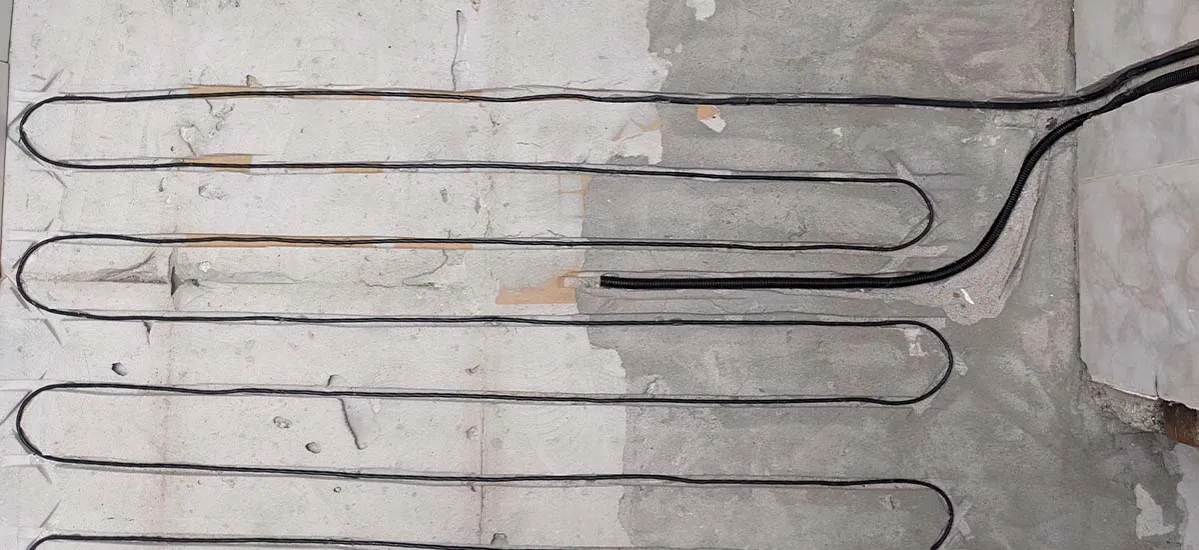

Najczęstsze błędy, których musisz unikać
Na podstawie moich obserwacji, oto najczęstsze błędy popełniane podczas montażu czujników, które mogą prowadzić do problemów:
- Błąd nr 1: Pominięcie rurki ochronnej (peszla). To chyba najpoważniejszy błąd. Jeśli czujnik ulegnie awarii, jego wymiana będzie wymagała kucia posadzki, co jest kosztowne i czasochłonne. Zawsze używaj peszla!
- Błąd nr 2: Zła lokalizacja czujnika w pomieszczeniu. Umieszczenie czujnika przy oknie, pod szafą czy w innym niereprezentatywnym miejscu prowadzi do fałszywych odczytów i nieefektywnego działania systemu ogrzewania.
- Błąd nr 3: Bezpośredni kontakt czujnika z przewodem grzewczym. Czujnik będzie wtedy mierzył temperaturę samego przewodu, a nie posadzki, co spowoduje, że system będzie się wyłączał zbyt wcześnie, a pomieszczenie pozostanie niedogrzane.
- Błąd nr 4: Uszkodzenie przewodu podczas prac wykończeniowych. Niestety, zdarza się, że przewód czujnika zostaje uszkodzony podczas wylewania wylewki, układania płytek czy innych prac. Zawsze zabezpieczaj przewody i sprawdzaj ich ciągłość.
