Wymiary pompy ciepła - Jak uniknąć błędów montażu?

Najczęściej problemem nie są same wymiary pompy ciepła, tylko to, ile miejsca zostaje wokół niej na serwis, przepływ powietrza i odprowadzenie skroplin. W praktyce liczy się nie tylko obudowa urządzenia, ale też strefa montażowa, transport do kotłowni i sensowne ustawienie jednostki zewnętrznej. Poniżej rozkładam to na proste liczby i pokazuję, jak podejść do tematu bez zgadywania.

Jak czytać gabaryty urządzenia, żeby nie pomylić katalogu z rzeczywistością

Ja zawsze patrzę na trzy rzeczy: wysokość, szerokość i głębokość. To daje obraz samej obudowy, ale nie mówi jeszcze nic o tym, czy urządzenie da się wygodnie podłączyć, czy serwisant otworzy panel bez gimnastyki i czy odprowadzenie skroplin nie skończy się prowizorką. W praktyce trzeba rozdzielić gabaryt sprzętu od powierzchni potrzebnej do pracy.

Warto zapamiętać prostą zasadę: jeśli producent podaje wymiary w milimetrach, to zwykle chodzi o sam korpus. Do tego dochodzą jeszcze elementy wystające, króćce przyłączeniowe, promień gięcia rur, osprzęt oraz miejsce na zdjęcie obudowy. Dlatego urządzenie, które „na papierze” wygląda kompaktowo, może w rzeczywistości wymagać znacznie większej niszy albo kotłowni niż sugeruje sam katalog.

• Wysokość ma znaczenie przy modułach stojących i przy przejściach komunikacyjnych.
• Szerokość decyduje o tym, czy urządzenie wejdzie w przewidziany fragment ściany albo między innymi elementami instalacji.
• Głębokość często bywa niedoszacowana, bo po ustawieniu trzeba jeszcze zmieścić rury, przewody i dostęp do złącz.
• Footprint, czyli powierzchnia podstawy, pokazuje, ile realnie miejsca zajmuje urządzenie na podłodze lub fundamencie.
• Strefa serwisowa to dodatkowy margines, bez którego później trudno wykonać przegląd albo naprawę.

Gdy te pojęcia są jasne, dużo łatwiej przejść do konkretnych rozmiarów i od razu zobaczyć, który typ pompy będzie pasował do domu, a który tylko wygląda na „kompaktowy”.

Jakie rozmiary mają najczęściej spotykane jednostki

Tu najlepiej sprawdza się porównanie kilku popularnych typów, bo różnice bywają naprawdę duże. W dokumentacji Vaillanta modele aroTHERM pure mają obudowy o wymiarach 702 x 966 x 370 mm albo 787 x 982 x 396 mm, a stojący uniTOWER plus mierzy 1880 x 595 x 693 mm. Z kolei w klasie kompaktowych urządzeń do ciepłej wody użytkowej spotyka się rozwiązania o średnicy 600 mm i powierzchni zabudowy około 0,36 m².

Wniosek jest prosty: nie ma jednego uniwersalnego rozmiaru. Jedne urządzenia są niskie i szerokie, inne wąskie, ale bardzo wysokie, a jeszcze inne mieszczą się niemal w metrze kwadratowym podłogi, lecz wymagają dodatkowych zbiorników i armatury. I właśnie dlatego same liczby z katalogu nie zamykają tematu, tylko otwierają kolejne pytanie: ile luzu trzeba zostawić wokół sprzętu.

Ile wolnego miejsca trzeba zostawić wokół urządzenia

Tu zaczyna się praktyka. Producenci nie podają jednej magicznej wartości, bo wszystko zależy od konstrukcji, wlotu powietrza, sposobu odprowadzania kondensatu i osprzętu. W instrukcjach montażowych spotyka się jednak bardzo podobny kierunek myślenia: minimum miejsca pod urządzeniem, zapas nad śniegiem i wygodny dostęp serwisowy z jednej albo kilku stron.

• 300 mm pod jednostką to bezpieczny punkt odniesienia dla wielu urządzeń zewnętrznych.
• 100 mm ponad przewidywany poziom śniegu pomaga uniknąć zasypania spodu i problemów z wymianą powietrza.
• 400 mm po stronie wlotu bywa wymagane, gdy na urządzeniu są zawory odcinające lub dodatkowy osprzęt.
• 150 mm to czasem minimum spotykane w innych konstrukcjach, ale ja traktowałbym to raczej jako absolutne minimum niż komfort montażowy.
• 300-1000 mm pojawia się w różnych instrukcjach jako strefa, którą trzeba zachować dla serwisu albo przepływu powietrza.

To właśnie ten margines robi największą różnicę po kilku latach użytkowania. Jeśli urządzenie stoi „na styk”, pierwszy problem zwykle wychodzi przy przeglądzie, drugi przy czyszczeniu, a trzeci wtedy, gdy trzeba wymienić zawór albo czujnik. Skoro wiadomo już, ile miejsca trzeba zostawić, pozostaje pytanie, gdzie takie warunki da się spełnić bez kompromisów, które odbiją się na codziennym użytkowaniu.

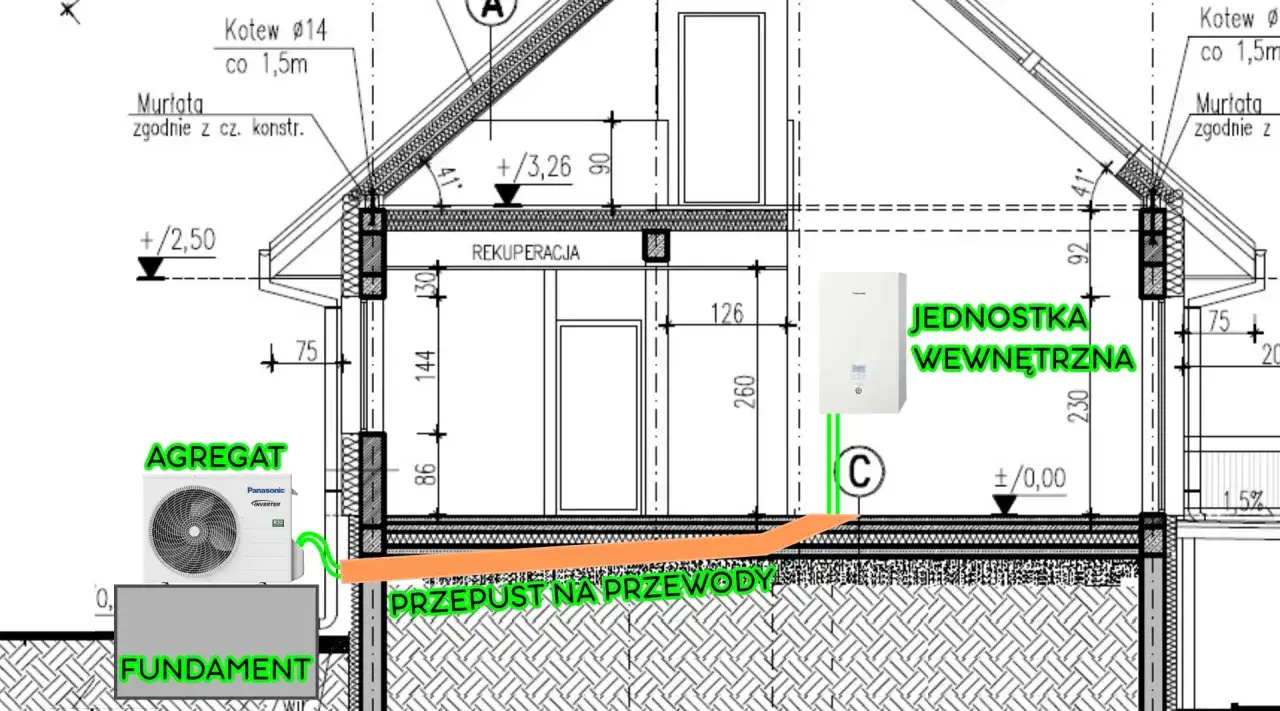

Gdzie najlepiej ustawić jednostkę zewnętrzną

Ja przy wyborze lokalizacji zaczynam od trzech rzeczy: stabilne podłoże, swobodny przepływ powietrza i bezpieczne odprowadzenie skroplin. Dopiero potem patrzę na estetykę. Urządzenie postawione pod okapem, w wnęce bez przewiewu albo w miejscu, gdzie zimą zsypuje się śnieg z dachu, bardzo szybko pokaże swoje ograniczenia. Taki montaż może działać, ale zwykle działa gorzej, głośniej i z większym ryzykiem oblodzenia.

• Ustaw jednostkę na równym, stabilnym fundamencie albo na konstrukcji przewidzianej przez producenta.

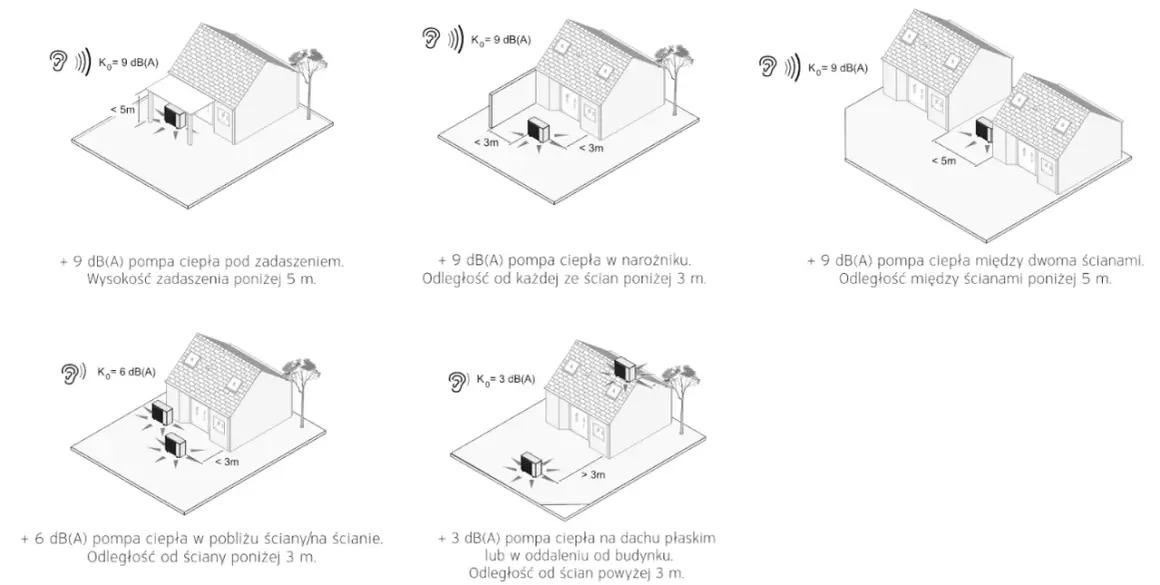

• Nie wciskaj jej w zamkniętą wnękę, bo ograniczysz wymianę powietrza i podbijesz hałas odbierany z bliska.
• Unikaj miejsc, gdzie spadają sople, śnieg lub woda z dachu.
• Zadbaj o to, żeby kondensat miał gdzie odpłynąć i nie zamarzał przy elewacji lub na tarasie.
• Jeśli sąsiedzi są blisko, ustaw urządzenie tak, by nie kierować wylotu powietrza w stronę okien i stref wypoczynku.

W praktyce dobrze dobrane miejsce zewnętrzne nie musi być idealnie ukryte. Ma być przede wszystkim przewiewne, łatwe do serwisowania i odporne na sezonowe warunki, których w Polsce nie brakuje. Kiedy to jest dopięte, warto przejść do drugiej strony instalacji, bo w kotłowni albo pomieszczeniu technicznym problemem bywa nie elewacja, tylko wysokość i ciasnota.

Jak przygotować miejsce dla modułu wewnętrznego i zasobnika

Wersje stojące potrafią wyglądać na kompaktowe, ale po ustawieniu szybko okazuje się, że liczy się nie tylko sama szafka, lecz także dostęp do przodu, boków i górnej strefy. Przy towerze o wysokości 1,88 m nie planowałbym pomieszczenia „na styk”. Nawet jeśli urządzenie fizycznie wejdzie, to jeszcze trzeba móc je podłączyć, uruchomić i później serwisować bez zdejmowania połowy zabudowy.

Jeśli w systemie pojawia się osobny zasobnik c.w.u. albo bufor, przestrzeń rośnie szybciej, niż wielu inwestorów zakłada na etapie projektu. I właśnie dlatego ja wolę myśleć o całym układzie, a nie o pojedynczej obudowie.

• Sprawdź wysokość pomieszczenia z zapasem, a nie tylko „czy się zmieści”.
• Zostaw dojście od frontu, żeby dało się otworzyć obudowę i wyjąć elementy eksploatacyjne.
• Nie blokuj boków, jeśli w tej strefie idą przyłącza hydrauliczne lub przewody.
• Policz cały zestaw: jednostkę, zasobnik, bufor, armaturę i ewentualne filtry.
• Uwzględnij drogę wniesienia, bo nawet kompaktowy moduł może być problemem na schodach lub przez wąskie drzwi.

To dobry moment, żeby spojrzeć na temat od strony błędów. Bo właśnie tu inwestorzy najczęściej tracą czas i pieniądze, choć same urządzenia są dobrze dobrane.

Najczęstsze błędy przy planowaniu przestrzeni

Najbardziej kosztowne pomyłki są zwykle banalne. Nie wynikają z braku technologii, tylko z tego, że ktoś spojrzał na rysunek katalogowy i uznał sprawę za zamkniętą. W realnej instalacji wychodzą wtedy drzwi, schody, promienie skrętu, osprzęt, śnieg, hałas i serwis.

1. Pomiar tylko obudowy - później brakuje miejsca na rury, przewody i dostęp do panelu.
2. Brak sprawdzenia trasy wniesienia - urządzenie mieści się w pomieszczeniu, ale nie przechodzi przez drzwi albo klatkę schodową.
3. Montaż w zamkniętej wnęce - spada komfort pracy urządzenia, rośnie hałas i trudniej o wymianę powietrza.
4. Zignorowanie skroplin i śniegu - zimą spód jednostki potrafi zamarzać, a woda szuka najkrótszej drogi po elewacji albo tarasie.
5. Brak rezerwy na serwis - pierwsza awaria pokazuje, że „przecież się mieściło” nie oznacza „da się to obsłużyć”.

Jeżeli chcesz uniknąć poprawek po montażu, najlepiej przejść jeszcze jedną szybką kontrolę przed zakupem. Taka lista zajmuje kilka minut, a potrafi oszczędzić cały dzień przeróbek na budowie.

Co sprawdzić przed zamówieniem montażu

Ja zawsze polecam sprawdzić nie tylko model, ale też realny układ domu i działki. W praktyce to prosty proces, który warto przejść jeszcze przed podpisaniem zlecenia.

• Weź dokładny model urządzenia, a nie tylko zakres mocy.
• Sprawdź wymiary obudowy i wymagane odstępy montażowe.
• Zmierz miejsce ustawienia razem z możliwym osprzętem i dojściem serwisowym.
• Przejdź trasę wniesienia: drzwi, korytarze, zakręty, schody, wysokość nadproży.
• Zapewnij miejsce na odpływ kondensatu i oceń, czy zimą nie będzie tam zalegał śnieg albo lód.
• Ustal, czy urządzenie będzie pracowało przy elewacji, w ogrodzie, na tarasie czy w pomieszczeniu technicznym, bo każde z tych miejsc rządzi się innymi ograniczeniami.

Jeśli którykolwiek z tych punktów budzi wątpliwości, lepiej je wyjaśnić zanim urządzenie trafi na plac. Wtedy łatwiej dobrać nie tylko odpowiedni model, ale też sensowną lokalizację, która nie będzie przeszkadzała po pierwszej zimie ani po pierwszym przeglądzie.

Miejsce z zapasem zwykle wygrywa z projektem na styk

Gdybym miał zostawić jedną praktyczną radę, brzmiałaby tak: planuj nie tylko to, czy sprzęt się zmieści, ale też czy będzie dało się przy nim normalnie pracować za rok, trzy lata i pięć lat. Pompa ciepła ma działać długo, więc warto zostawić odrobinę przestrzeni na serwis, ewentualne poprawki i zwykłą eksploatację, a nie tylko na sam dzień montażu.

Dobrze policzone gabaryty oszczędzają później nerwy, przeróbki i niepotrzebne kompromisy. W przypadku ogrzewania to naprawdę robi różnicę, bo urządzenie, które stoi we właściwym miejscu, pracuje ciszej, czyściej i zwyczajnie mniej kłopotliwie. Najlepszy układ to taki, który nadal ma sens, gdy zniknie efekt nowości i zacznie się normalne użytkowanie.
