W instalacji z pompą ciepła wymiennik płytowy nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który musi pasować do mocy, temperatur i oporów przepływu. W praktyce pytanie, jak dobrać wymiennik płytowy do pompy ciepła, sprowadza się do znalezienia równowagi między wydajnością, spadkiem ciśnienia i zakresem pracy medium. Pokażę, od czego zacząć, jakie dane zebrać, jak patrzeć na moc i przepływ oraz kiedy lepiej wybrać model brazowany, a kiedy uszczelkowy.
Najpierw typ, potem moc i hydraulika
- Najważniejsze jest ustalenie, w którym miejscu instalacji pracuje wymiennik, bo od tego zależy jego konstrukcja.
- Do sensownego doboru potrzebujesz mocy, temperatur zasilania i powrotu, przepływu, spadku ciśnienia oraz rodzaju medium.
- Prosty wzór Q = m × cp × ΔT pozwala szybko oszacować wymagany przepływ, ale nie zastępuje karty katalogowej.
- Model brazowany zwykle wygrywa kompaktowością, a uszczelkowy elastycznością i serwisem.
- Zbyt duży wymiennik nie zawsze działa lepiej, bo podnosi koszt i może utrudnić hydraulikę całego układu.
Zacznij od miejsca pracy wymiennika

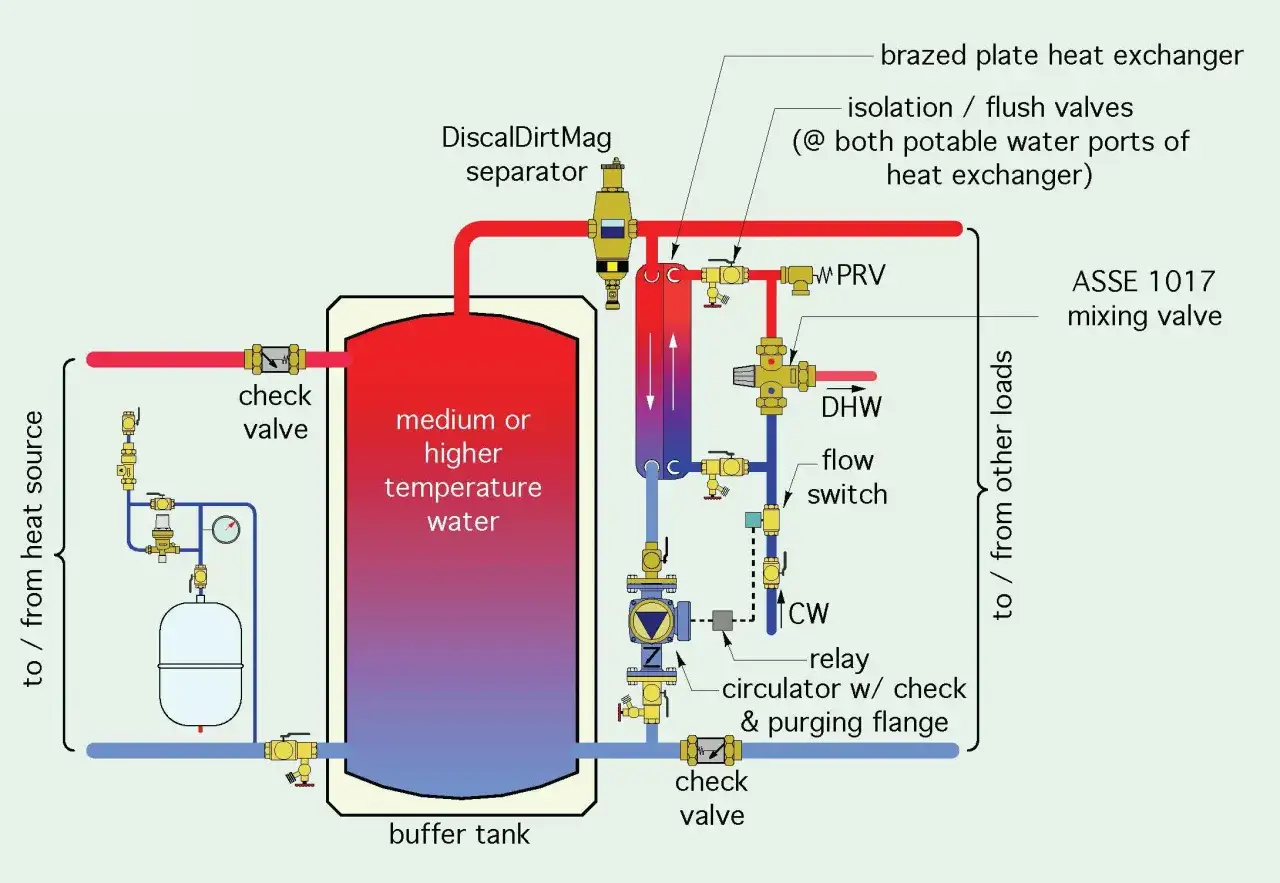

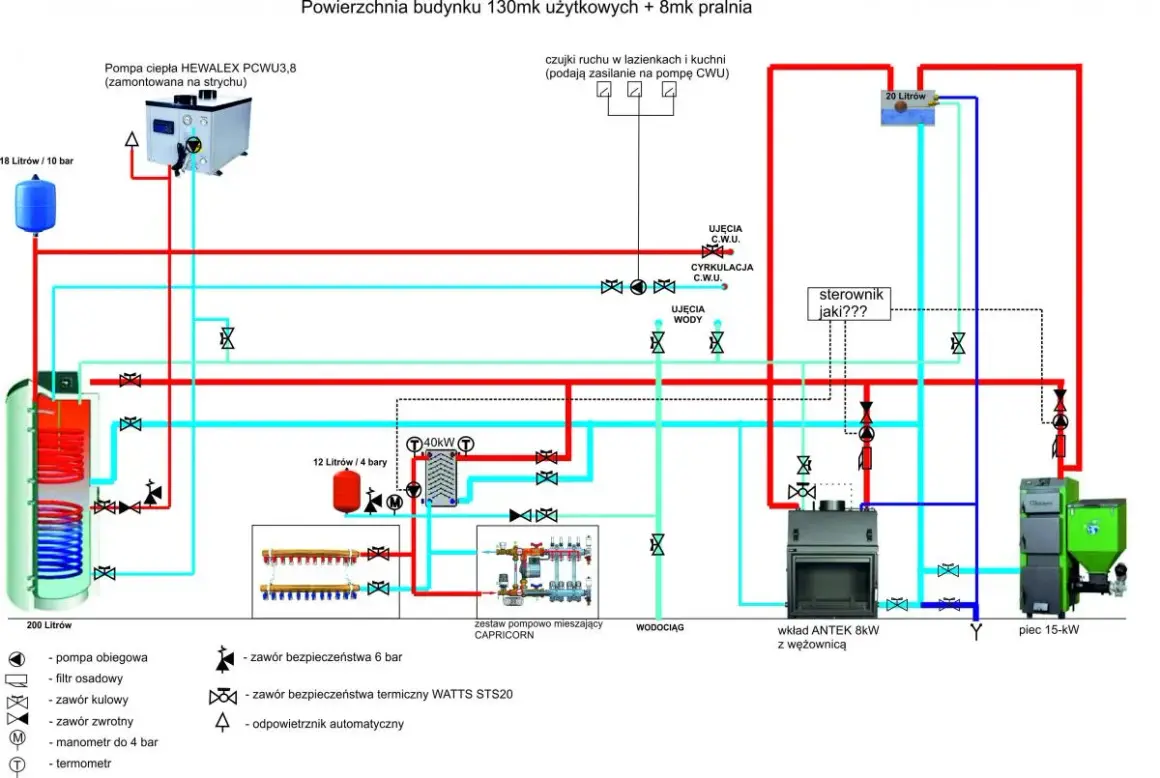

Najpierw rozdzielam dwa scenariusze, bo od tego zależy niemal wszystko. W jednej instalacji wymiennik płytowy oddziela obiegi wodne, na przykład źródło ciepła od instalacji CO albo bufor od odbiorników. W drugiej pracuje po stronie czynnika chłodniczego jako element samej pompy ciepła. To nie są zamienne przypadki, a próba doboru „na jedno kopyto” zwykle kończy się zbyt małym przepływem albo niepotrzebnie wysokim oporem.
| Typ wymiennika | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Brazowany | Kompaktowe układy, obieg czynnika chłodniczego, mało miejsca w kotłowni, szybka reakcja układu | Małe gabaryty i wysoka sprawność przy niewielkiej powierzchni zabudowy | Zwykle brak wygodnego serwisu, więc przy awarii najczęściej wymienia się całość |
| Uszczelkowy | Układy wodne wymagające dostępu serwisowego, większe moce, możliwość rozbudowy w przyszłości | Można go czyścić, dołożyć płyty i łatwiej dopasować do zmieniających się warunków | Większy wymiar, wyższy koszt i potrzeba miejsca na montaż oraz obsługę |
| Półspawany | Warunki trudniejsze, wyższe ciśnienia, media bardziej wymagające | Lepsza odporność tam, gdzie zwykły układ uszczelkowy bywa zbyt miękki | Mniej typowy w domowych instalacjach i wymaga dokładniejszego projektu |
Ja w polskich domowych instalacjach najczęściej widzę dwa rozsądne wybory: brazowany wymiennik tam, gdzie liczy się kompaktowość i wysoka sprawność, oraz uszczelkowy tam, gdzie ważniejszy jest serwis i możliwość rozbudowy. Gdy wchodzą wyższe ciśnienia albo media bardziej wymagające, rozważa się też wersje półspawane, ale to już temat dla dokładniejszego projektu.
Gdy już wiesz, jaki wariant ma sens, trzeba zebrać dane wejściowe, bez których każdy dobór będzie tylko zgadywaniem.
Zbierz parametry, zanim zaczniesz liczyć
Dobór wymiennika zaczynam od porządnego zestawu danych. Bez nich nawet najlepszy katalog daje tylko przybliżenie, a przy pompie ciepła przybliżenie bywa za słabe. Potrzebujesz nie tylko mocy urządzenia, ale też temperatur, przepływów i informacji o medium, bo dopiero to pokazuje, czy wymiennik będzie pracował stabilnie.
| Parametr | Po co jest potrzebny | Co warto mieć pod ręką |
|---|---|---|
| Moc cieplna | Określa, ile energii wymiennik musi przekazać w punkcie obliczeniowym | Nominalna moc pompy ciepła albo rzeczywiste zapotrzebowanie instalacji |
| Temperatury zasilania i powrotu | Pokazują, jaka różnica temperatur będzie napędzać wymianę ciepła | Temperatura po stronie pierwotnej i wtórnej, osobno dla wejścia i wyjścia |
| Przepływ | Bez niego nie da się ocenić, czy wymiennik odda moc bez dławienia układu | Przepływ na każdej stronie albo dane pozwalające go policzyć |
| Dopuszczalny spadek ciśnienia | Decyduje o tym, czy pompa obiegowa poradzi sobie z oporem | Limit dla strony pierwotnej i wtórnej |
| Maksymalna temperatura i ciśnienie pracy | Chroni przed doborem elementu, który nie wytrzyma warunków układu | Zakres z projektu, a nie tylko z nazwy katalogowej urządzenia |
| Rodzaj medium | Woda, glikol albo mieszanina wpływają na lepkość, opory i materiał wykonania | Skład medium, stężenie glikolu, informacja o twardości i zanieczyszczeniach |
Nie wystarczy przepisać mocy z katalogu pompy. Do obliczeń potrzebny jest punkt pracy, w którym instalacja faktycznie ma oddawać ciepło, czyli zwykle zimowy scenariusz dla CO albo rzeczywiste warunki dla CWU, czyli ciepłej wody użytkowej. Właśnie te liczby pokażą, czy wymiennik pracuje spokojnie, czy będzie dławił obieg.
Na tym etapie wchodzą już konkretne obliczenia przepływu i temperatur.
Moc i przepływ policzysz szybciej, niż myślisz
Dobór wymiennika zaczynam od prostej zależności: Q = m × cp × ΔT. Po polsku oznacza to tyle, że moc cieplna wynika z masowego przepływu medium, jego ciepła właściwego i różnicy temperatur. Dla wody można użyć skrótu praktycznego: przepływ [m³/h] ≈ moc [kW] / (1,163 × ΔT [K]).
| Moc | Przepływ przy ΔT 5 K | Przepływ przy ΔT 7 K |
|---|---|---|
| 6 kW | ok. 1,03 m³/h | ok. 0,74 m³/h |
| 8 kW | ok. 1,38 m³/h | ok. 0,99 m³/h |
| 10 kW | ok. 1,72 m³/h | ok. 1,23 m³/h |
| 12 kW | ok. 2,06 m³/h | ok. 1,49 m³/h |
| 16 kW | ok. 2,75 m³/h | ok. 1,97 m³/h |
Przykład jest prosty: 10 kW przy różnicy 5 K to około 1,72 m³/h, a przy 7 K już tylko około 1,23 m³/h. To dlatego sama deklaracja „moc 10 kW” nic nie mówi, dopóki nie znasz temperatur zasilania i powrotu. LMTD, czyli logarytmiczna średnia różnica temperatur, opisuje realną siłę napędową wymiany ciepła; im niższa, tym większej powierzchni zwykle potrzebujesz.
Ja traktuję ten etap jako filtr wstępny: jeśli przepływ wychodzi za duży, a temperatury są zbyt ambitne, katalogowy model może wyglądać dobrze tylko na papierze. Ręczne obliczenie pokazuje kierunek, ale finalny dobór i tak warto sprawdzić w konfiguratorze producenta albo z projektantem, bo tam wychodzą niuanse oporu i geometrii.
Skoro moc i przepływ są już policzone, trzeba sprawdzić, jakim kosztem hydraulika pozwoli to zrealizować.
Spadek ciśnienia i temperatura zbliżenia decydują o realnej pracy
Wymiennik może mieć świetną sprawność i nadal być zły dla instalacji, jeśli zjada za dużo energii na przepchnięcie medium. Zbyt duży spadek ciśnienia oznacza większe obciążenie pompy obiegowej, większy pobór prądu i czasem niższy przepływ niż zakładany. Efekt jest banalny: urządzenie nie oddaje tyle ciepła, ile obiecuje katalog.
Tu widać, dlaczego budowa płyty ma znaczenie. Węższy profil kanału daje większą turbulencję i wyższą skuteczność, ale też większy opór. Szerszy profil obniża opory, lecz kosztem współczynnika przenikania ciepła. To kompromis, nie wada.
- Sprawdź dopuszczalny spadek ciśnienia po obu stronach wymiennika.
- Zwróć uwagę na układ kanałów i liczbę przelotów.
- Nie pomijaj średnic przyłączy, bo za mały port potrafi zepsuć cały dobór.
- Porównuj warianty płyt, jeśli producent podaje kilka geometrii dla tego samego modelu.
W praktyce dobrze zaprojektowane wymienniki płytowe potrafią pracować z bardzo małą różnicą temperatur na wyjściu, nawet blisko 1°C w niektórych układach HVAC. Ja jednak nie gonię tego wyniku za wszelką cenę w instalacjach domowych, bo każdy dodatkowy centymetr sprawności trzeba potem zapłacić powierzchnią, ceną i często wyższym oporem przepływu.
Kiedy hydraulika jest policzona, zostaje jeszcze materiał i odporność na medium.
Materiał i konstrukcja muszą pasować do medium
W obiegu z pompą ciepła najczęściej pracuje woda albo woda z glikolem, ale to wystarczy, by zmienić wymagania wobec wymiennika. Gdy medium jest czyste i instalacja ma być zwarta, brazowany model bywa najpraktyczniejszy. Gdy potrzebujesz dostępu serwisowego albo zakładasz rozbudowę, wersja uszczelkowa daje dużo większą elastyczność.
| Medium lub warunki | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Czysta woda w CO lub CWU | Brazowany albo uszczelkowy, zależnie od miejsca i wymagań serwisowych | Sprawdź zgodność materiałów z parametrami pracy i wymaganiami dla wody użytkowej |
| Woda z glikolem | Model z niższym spadkiem ciśnienia i dobrze dobranym układem kanałów | Glikol podnosi lepkość, więc rosną opory i łatwo przeszacować możliwości pompy |
| Woda bardziej zanieczyszczona lub twardsza | Wymiennik uszczelkowy z łatwiejszym czyszczeniem i szerszym kanałem | Osady i zabrudzenia szybko obniżają skuteczność, jeśli kanały są zbyt ciasne |
| Układ wysokociśnieniowy lub trudniejsze media | Konstrukcja półspawana albo inny model przewidziany do takich warunków | Nie każdy wymiennik domowy wytrzyma te same ciśnienia i temperatury |
Ja zawsze sprawdzam też temperaturę maksymalną i ciśnienie robocze, bo to parametry, które łatwo pominąć na etapie zakupu, a potem nie ma już miejsca na korektę. Wymiennik powinien pasować nie tylko do mocy, ale też do jakości wody, dodatku glikolu i sposobu eksploatacji całej instalacji.
Na tym etapie najłatwiej popełnić kosztowny błąd: kupić model, który na papierze wygląda dobrze, ale w rzeczywistości jest przewymiarowany albo dusi pompę.
Zanim zamówisz wymiennik, sprawdź te sześć rzeczy
Jeśli mam zamknąć cały proces w krótkiej liście, wygląda ona tak. To właśnie te punkty najczęściej decydują o tym, czy wymiennik będzie pracował bezproblemowo, czy zacznie generować poprawki po pierwszym uruchomieniu.
- Moc projektowa - policzona dla realnego scenariusza pracy, a nie tylko dla nazwy pompy z ulotki.
- Temperatury po obu stronach - wejście i wyjście dla strony pierwotnej oraz wtórnej.
- Dopuszczalny spadek ciśnienia - dla wymiennika i dla pomp obiegowych.
- Rodzaj medium - woda, glikol, dodatki antykorozyjne i ewentualne zanieczyszczenia.
- Warunki pracy - ciśnienie, temperatura, możliwość czyszczenia i dostęp serwisowy.
- Miejsce montażu - przyłącza, izolacja, przestrzeń na serwis i ewentualną rozbudowę.
Ja przy doborze zostawiam umiarkowany zapas, ale nie robię z niego zasady. Zbyt duży wymiennik nie zawsze poprawia pracę układu, bo potrafi zwiększyć koszt, zająć więcej miejsca i skomplikować hydraulikę, a w instalacji domowej to zwykle bardziej szkodzi niż pomaga.
Jeżeli masz już te dane, wybór staje się prosty: najpierw typ wymiennika, potem parametry pracy, na końcu detale wykonania. Dobrze dobrany element nie zwraca na siebie uwagi, bo stabilizuje temperaturę, nie dusi przepływu i nie wymaga ciągłych korekt po uruchomieniu.
