W monobloku najważniejszy nie jest sam model urządzenia, tylko to, jak poprowadzisz obieg wodny między jednostką zewnętrzną a domem. Odpowiedź na pytanie, jakie rury do pompy ciepła monoblok sprawdzą się najlepiej, zależy od mocy urządzenia, długości trasy, sposobu prowadzenia instalacji i tego, czy odcinek będzie narażony na mróz. Poniżej rozbieram temat na czynniki pierwsze: materiały, średnice, izolację, zabezpieczenie przeciwzamrożeniowe i błędy, które najczęściej psują całą inwestycję.
Najważniejsze decyzje przy orurowaniu monobloka
- W monobloku na zewnątrz biegnie woda grzewcza albo roztwór glikolu, więc rura musi być dobrana jak element instalacji CO.
- Najczęściej sensownym wyborem są miedź albo tworzywa do instalacji grzewczych, ale plastik zwykle wymaga większej średnicy i lepszej kontroli przepływu.
- Za mała średnica podnosi opory, hałas i może obniżyć wydajność całego układu.
- Odcinek zewnętrzny trzeba dobrze zaizolować i osłonić przed UV, wilgocią oraz uszkodzeniami mechanicznymi.
- Jeśli instalacja może zostać bez zasilania podczas mrozu, rozważ glikol propylenowy albo inne zabezpieczenie przewidziane przez producenta.
Monoblok łączy się z domem obiegiem wodnym, więc rura ma znaczenie
W monobloku cały układ chłodniczy zostaje zamknięty w jednej obudowie. Na zewnątrz biegnie już nie czynnik chłodniczy, ale woda grzewcza albo roztwór glikolu, więc traktuję ten odcinek jak część instalacji CO, a nie jak zwykłe przyłącze „od urządzenia do kotłowni”. To od razu zmienia zasady gry: liczą się opory przepływu, odporność na temperaturę, możliwość odpowietrzenia, filtracji i serwisu.
Ja przy takim projekcie zaczynam od trasy i warunków pracy, a dopiero potem wybieram materiał. Krótki, prosty i dobrze zaizolowany odcinek bywa lepszy niż efektowna rura, która na papierze wygląda solidnie, ale ma zbyt małe światło albo za dużo załamań. W praktyce monoblok trzeba więc projektować jak hydraulikę o podwyższonych wymaganiach, nie jak zwykłe przyłącze wodne.
Ta różnica ma jeszcze jeden skutek: w monobloku nie można udawać, że zamarznięcie „jakoś się nie zdarzy”. W polskich warunkach trzeba projektować instalację z myślą o mrozie, awarii zasilania i serwisie, bo to od tego zależy trwałość całego systemu. Z tego punktu płynnie wynika pytanie o materiał rur, bo nie każdy sprawdzi się tutaj tak samo dobrze.
Jakie materiały rur sprawdzają się najlepiej
W praktyce najczęściej rozważam cztery rozwiązania: miedź, PEX/AL/PEX, PP-R oraz rury preizolowane. Nie wybieram ich „z przyzwyczajenia”, tylko pod konkretną trasę, moc urządzenia i warunki montażu. Ważne jest jedno: do monobloka nie dobiera się przypadkowej rury z marketu, tylko system przeznaczony do instalacji grzewczych, o odpowiedniej odporności temperaturowej i ciśnieniowej.
| Materiał | Kiedy ma sens | Mocne strony | Słabsze strony |
|---|---|---|---|

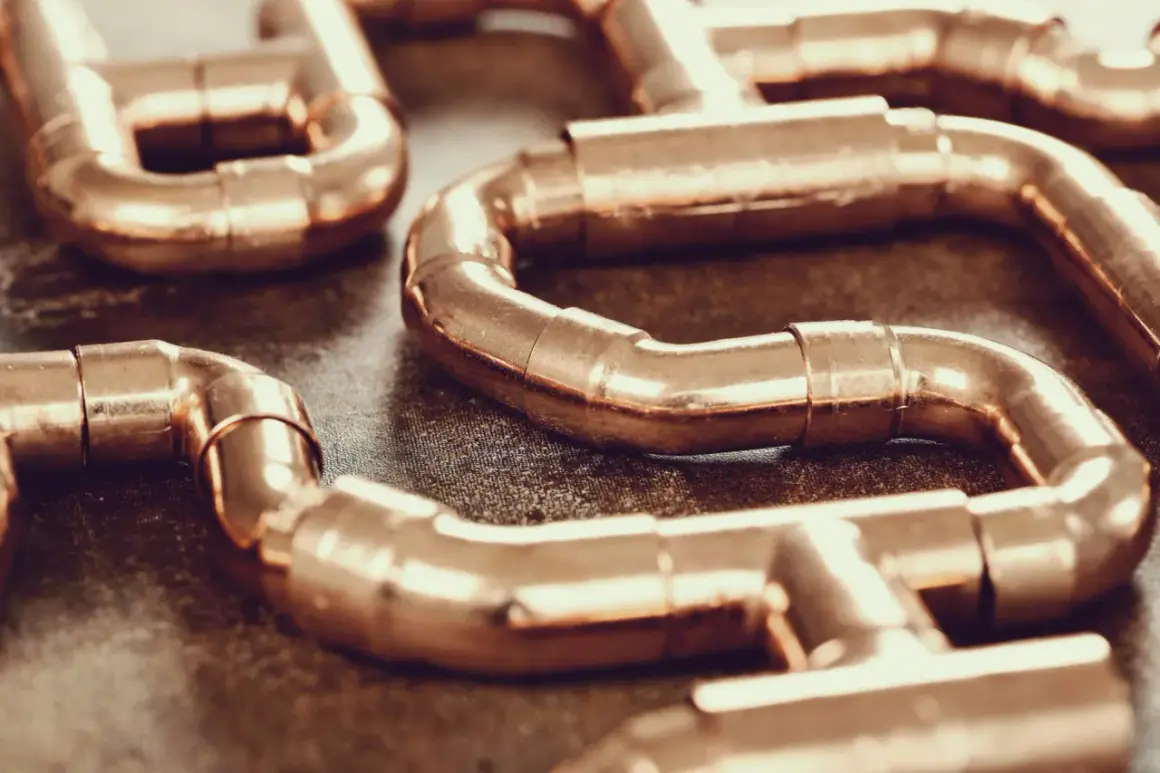

| Miedź | Krótka lub średnia trasa, wysoka pewność działania, instalacja prowadzona starannie | Duża trwałość, dobre parametry pracy, mała podatność na przypadkowe błędy montażowe | Wyższy koszt, więcej pracy przy łączeniach, wymaga dobrego wykonawstwa |
| PEX/AL/PEX | Gdy liczy się elastyczność prowadzenia i prostszy montaż | Łatwiejsze układanie, mniejsza masa, sensowny kompromis między ceną a wygodą | Trzeba bardzo pilnować jakości złączek i średnicy, bo tworzywo szybciej „kara” za zły dobór |
| PP-R | Proste odcinki w instalacji grzewczej, gdy projekt przewiduje większe średnice | Niska cena materiału, popularność, łatwość dostępności | Większa rozszerzalność, gabarytowo robi się grubo, wymaga starannego prowadzenia |
| Rura preizolowana | Odcinek zewnętrzny, przejście przez chłodne strefy, trasa w gruncie lub podjazdem | Lepsza ochrona termiczna, wygoda przy dłuższych odcinkach, mniejsze ryzyko wychłodzenia | Droższa, mniej elastyczna, wymaga dobrego planu połączeń i przejść |
Jeśli instalacja ma iść częściowo na zewnątrz, zwykle najlepiej wypadają rury preizolowane albo miedź z bardzo dobrą izolacją. Gdy trasa jest krótka i całkowicie schowana w ciepłej strefie, tworzywo może być wystarczające, ale nie znaczy to, że „byle jakie”. W monobloku najwięcej problemów rodzi nie sam materiał, tylko źle dobrany system jako całość. To prowadzi prosto do średnicy, bo tutaj błędy wychodzą bardzo szybko.
Średnica i długość mają większe znaczenie niż wielu inwestorów myśli
Za mała średnica to nie tylko mniejsza wydajność. To także większe opory, głośniejsza praca obiegu i większe ryzyko, że pompa nie będzie w stanie oddać pełnej mocy do instalacji. Z kolei zbyt długa trasa zwiększa straty i komplikuje hydraulikę. Dlatego średnicy nie wybieram wyłącznie po mocy urządzenia, ale zawsze razem z długością trasy, liczbą kolan, armaturą i przewidywanym przepływem.
Instrukcja Panasonic Aquarea dla monobloków podaje dobry punkt odniesienia: dla 5 i 7 kW przewidziano rury miedziane o średnicy zewnętrznej 22 mm, dla 9 i 12 kW 28 mm, a dla 16 kW 35 mm. Producent zaznacza też, że przy rurach z tworzywa trzeba zwykle wejść o rozmiar wyżej, bo opory przepływu są inne niż w miedzi.
| Moc urządzenia | Przykładowa średnica O/D dla miedzi | Co to oznacza w praktyce |
|---|---|---|
| 5 kW | 22 mm | Wystarcza przy krótszej, poprawnie zaprojektowanej trasie |
| 7 kW | 22 mm | Wciąż ważne są długość i liczba załamań, nie sama moc |
| 9 kW | 28 mm | Przy tworzywie zwykle trzeba zwiększyć rozmiar, np. do 35 mm |
| 12 kW | 28 mm | Na dłuższych odcinkach warto szczególnie pilnować oporów przepływu |
| 16 kW | 35 mm | Tu każdy błąd w doborze średnicy szybciej odbija się na pracy układu |
To oczywiście nie jest tabela „na każdą pompę”. Traktuję ją jako praktyczny punkt odniesienia, a nie gotowy nakaz. W katalogach spotkasz oznaczenie O/D, czyli średnicę zewnętrzną, ale w projekcie równie ważna jest średnica wewnętrzna, bo to ona najmocniej wpływa na opory przepływu. Jeśli trasa jest dłuższa albo ma dużo kształtek, lepiej nie iść na styk. Właśnie dlatego samo wskazanie mocy bez analizy całego układu jest zbyt uproszczone.
Z samej średnicy jeszcze nie ma bezpiecznej instalacji. Równie ważne jest to, jak poprowadzisz rurę między jednostką a budynkiem i co zrobisz z odcinkiem wystawionym na pogodę.
Jak prowadzić rury między jednostką a domem
W monobloku woda trafia poza budynek, więc trasa powinna być możliwie krótka, prosta i łatwa do zabezpieczenia. Nie robię niepotrzebnych pętli, nie prowadzę odcinka tam, gdzie łatwo go obija śnieg, sople albo sprzęt ogrodowy, i nie chowam połączeń w miejscach, do których nie da się wrócić serwisowo bez demolki.
- Odcinek zewnętrzny prowadzę możliwie najkrócej.
- Przejście przez ścianę robię w tulei ochronnej i z myślą o późniejszym serwisie.
- Na zewnątrz osłaniam rurę przed promieniowaniem UV, wilgocią i uderzeniami mechanicznymi.
- Elastyczne węże stosuję tylko wtedy, gdy producent dopuszcza je jako krótki element kompensacyjny.
- Jeśli budynek ma częste przerwy w zasilaniu, uwzględniam zabezpieczenie przeciwzamrożeniowe już na etapie projektu.
W praktyce najlepiej działa zasada: im mniej odcinków „na zewnątrz świata”, tym mniej problemów w styczniu. Jeżeli instalacja ma dłuższy fragment poza ogrzewaną strefą albo budynek stoi w miejscu narażonym na zaniki prądu, rozważam roztwór glikolu propylenowego. To nie jest ozdobnik projektu, tylko realna ochrona przy postoju pompy podczas mrozu.
Na tym etapie łatwo popełnić błąd: inwestor skupia się na samej rurze, a pomija izolację. Tymczasem to właśnie izolacja decyduje, czy monoblok będzie pracował stabilnie i ekonomicznie.
Izolacja i ochrona przeciwmrozowa decydują o bezawaryjności
Stiebel Eltron zwraca uwagę, że w monobloku izolacja przyłącza hydraulicznego jest istotna, a zła izolacja wydłuża pracę urządzenia i zwiększa zużycie energii. To trafna uwaga, bo w praktyce straty najczęściej zaczynają się nie na samej rurze, lecz na kształtkach, zaworach i przejściach przez przegrody. Jeśli te miejsca są „gołe”, nawet dobra rura nie uratuje całości.
Na zewnątrz stosuję izolację z płaszczem odpornym na UV i wilgoć. Sama pianka wystawiona na słońce, deszcz i mróz szybko traci sens. Dobrze jest też pamiętać, że izolacja ma obejmować nie tylko prosty odcinek, ale również łączenia, zawory i miejsca, w których przewód przechodzi przez ścianę. Właśnie tam lubią powstawać mostki cieplne.
Glikol nie zastępuje izolacji, a izolacja nie zastępuje glikolu. Te dwa elementy rozwiązują różne problemy. Izolacja ogranicza straty energii, a glikol obniża ryzyko zamarznięcia, gdy system stoi lub gdy nastąpi przerwa w zasilaniu. W dobrze zaprojektowanej instalacji można czasem ograniczyć się do samej izolacji, ale jeśli trasa jest trudna albo ryzyko mrozu wysokie, nie warto oszczędzać na bezpieczeństwie.
Tu pojawia się naturalne pytanie: co najczęściej psuje takie instalacje w praktyce? Odpowiedź jest mniej romantyczna, niż się wydaje, bo zwykle nie chodzi o jedną spektakularną awarię, tylko o serię małych błędów.
Najczęstsze błędy, które później kosztują najwięcej
- Dobór średnicy tylko po mocy urządzenia. To działa na papierze, ale w realnej instalacji długość trasy i liczba kolan potrafią zmienić wszystko.
- Zbyt mała średnica „żeby było taniej”. Oszczędność na materiale szybko wraca w postaci głośniejszej pracy, niższej wydajności i gorszego komfortu.
- Brak izolacji na kształtkach i zaworach. Właśnie tam pojawiają się największe straty, choć najłatwiej je zignorować.
- Zastępowanie rur instalacyjnych przypadkowymi wężami. Krótki wężyk serwisowy to jedno, a próba zrobienia z niego całej trasy to zupełnie co innego.
- Brak płukania instalacji przed uruchomieniem. Resztki z montażu i zanieczyszczenia potrafią uszkodzić elementy układu znacznie szybciej, niż inwestor zakłada.
- Brak filtra lub separatora zanieczyszczeń. W układzie zamkniętym to detal, który często decyduje o spokoju przez lata.
- Nieuwzględnienie przerwy w zasilaniu zimą. Jeśli monoblok stoi na zewnątrz i nie ma zabezpieczenia, ryzyko uszkodzenia rośnie bardzo szybko.
Największy problem z tymi błędami polega na tym, że każdy z osobna wygląda niegroźnie. Dopiero razem tworzą układ, który pracuje głośniej, mniej stabilnie i zwyczajnie drożej. Dlatego przed zamówieniem materiału zawsze robię jeszcze jeden krok: sprawdzam całą listę elementów, a nie tylko samą rurę.
Co sprawdzam przed zamówieniem orurowania
- Jaka jest moc pompy i jaki przepływ wymaga producent.
- Jak długa będzie trasa między jednostką zewnętrzną a budynkiem.
- Ile będzie kolan, zwężeń, zaworów i przejść przez przegrody.
- Czy odcinek zewnętrzny będzie narażony na mróz, słońce i uszkodzenia mechaniczne.
- Czy instalacja wymaga glikolu propylenowego albo innego zabezpieczenia przeciwzamrożeniowego.
- Czy przewidziano filtr, zawory odcinające, odpowietrzenie i możliwość opróżnienia układu.
- Czy izolacja ma odpowiednią grubość i osłonę na zewnątrz.
Jeśli mam wskazać jedną zasadę, którą stosuję najczęściej, to jest nią zapas bezpieczeństwa. Nie oszczędzam na średnicy ani na izolacji tam, gdzie rura wychodzi na mróz, bo później naprawa kosztuje więcej niż sensowny dobór na starcie. Dobrze zaprojektowany monoblok ma działać cicho, stabilnie i bez nerwów przez lata, a nie tylko poprawnie w dniu odbioru.
