Podłączanie bojlera dwupłaszczowego: schemat, błędy i bezpieczeństwo

Samodzielne podłączenie bojlera dwupłaszczowego do instalacji centralnego ogrzewania (CO) i ciepłej wody użytkowej (CWU) to zadanie, które wymaga precyzji i zrozumienia zasad działania systemu. Ten praktyczny przewodnik krok po kroku ma na celu ułatwić Ci ten proces, zapewniając, że instalacja będzie nie tylko wydajna, ale przede wszystkim bezpieczna. Pamiętaj, że prawidłowy montaż to podstawa długotrwałej i bezawaryjnej pracy urządzenia.

Podłączanie bojlera dwupłaszczowego krok po kroku klucz do ciepłej wody i bezpieczeństwa instalacji

Zrozumienie bojlera dwupłaszczowego: klucz do wydajności i bezpieczeństwa

Bojler dwupłaszczowy to nic innego jak sprytne połączenie dwóch zbiorników: jeden, mniejszy, mieści się wewnątrz drugiego, większego. Wewnętrzny zbiornik przeznaczony jest na ciepłą wodę użytkową (CWU), którą wykorzystujemy do kąpieli czy zmywania. Przestrzeń pomiędzy tymi zbiornikami, czyli płaszcz, wypełniona jest gorącą wodą z instalacji centralnego ogrzewania. Dzięki takiej konstrukcji, woda użytkowa jest podgrzewana przez dużą powierzchnię wymiany ciepła, co sprawia, że proces ten jest znacznie szybszy i efektywniejszy niż w przypadku bojlerów z tradycyjną, pojedynczą wężownicą.

Jako Błażej Zieliński, muszę podkreślić, że właśnie ta efektywność i szybkość podgrzewania to główna zaleta bojlerów dwupłaszczowych. Jednakże, aby w pełni wykorzystać ich potencjał i zapewnić bezpieczeństwo, prawidłowy montaż jest absolutnie kluczowy. Błędy w instalacji, takie jak brak odpowiednich zaworów bezpieczeństwa, niewłaściwe uszczelnienie czy pominięcie naczynia przeponowego, mogą prowadzić do poważnych konsekwencji. Mówimy tu nie tylko o obniżonej wydajności i większych rachunkach za energię, ale przede wszystkim o ryzyku awarii, a nawet zagrożeniu dla domowników w przypadku nadmiernego wzrostu ciśnienia w układzie. Dlatego tak ważne jest, aby każdy krok montażu był wykonany z należytą starannością.

Przygotowanie do montażu: co musisz wiedzieć i mieć, zanim zaczniesz pracę

Zanim przystąpisz do właściwego montażu, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to połowa sukcesu i gwarancja sprawnie przeprowadzonej pracy.

• Narzędzia hydrauliczne:
  • Klucze nastawne (tzw. francuskie) lub zestaw kluczy płasko-oczkowych.
  • Klucz do rur (tzw. żabka).
  • Obcinak do rur (jeśli używasz rur miedzianych lub PEX).
  • Kalibrator do rur PEX (jeśli dotyczy).
  • Wkrętarka lub wiertarka udarowa (do mocowania wsporników).
  • Poziomica.
  • Miarka.
• Materiały:
  • Zawory bezpieczeństwa: 6 bar dla CWU, 2-3 bar dla CO.
  • Zawór zwrotny (na dopływie zimnej wody).
  • Naczynie przeponowe (do instalacji CWU).
  • Odpowietrznik automatyczny (do obiegu CO).
  • Zawory odcinające (na wszystkich przyłączach bojlera).
  • Złączki, redukcje, kolanka, trójniki w zależności od Twojej instalacji.
  • Rury (miedziane, PEX lub stalowe) do wykonania sztywnych połączeń.
  • Materiały uszczelniające: pakuły konopne z pastą uszczelniającą lub taśma teflonowa.
  • Kołki rozporowe lub kotwy chemiczne (odpowiednie do rodzaju ściany i ciężaru bojlera).

Wybór miejsca na montaż bojlera jest równie ważny. Przede wszystkim, ściana, na której zamierzasz go zawiesić, musi być nośna. Pamiętaj, że bojler o pojemności 100 litrów, napełniony wodą, waży około 150 kg! Nie lekceważ tego. Dodatkowo, kluczowe jest zachowanie odpowiedniej przestrzeni serwisowej wokół urządzenia, najlepiej od 30 do 50 cm. Jest to niezbędne nie tylko do ewentualnych napraw, ale przede wszystkim do regularnej kontroli i wymiany anody magnezowej, która jest "sercem" ochrony bojlera przed korozją. Brak tej przestrzeni w przyszłości może oznaczać konieczność demontażu bojlera do prostej czynności serwisowej, a tego przecież chcemy uniknąć.

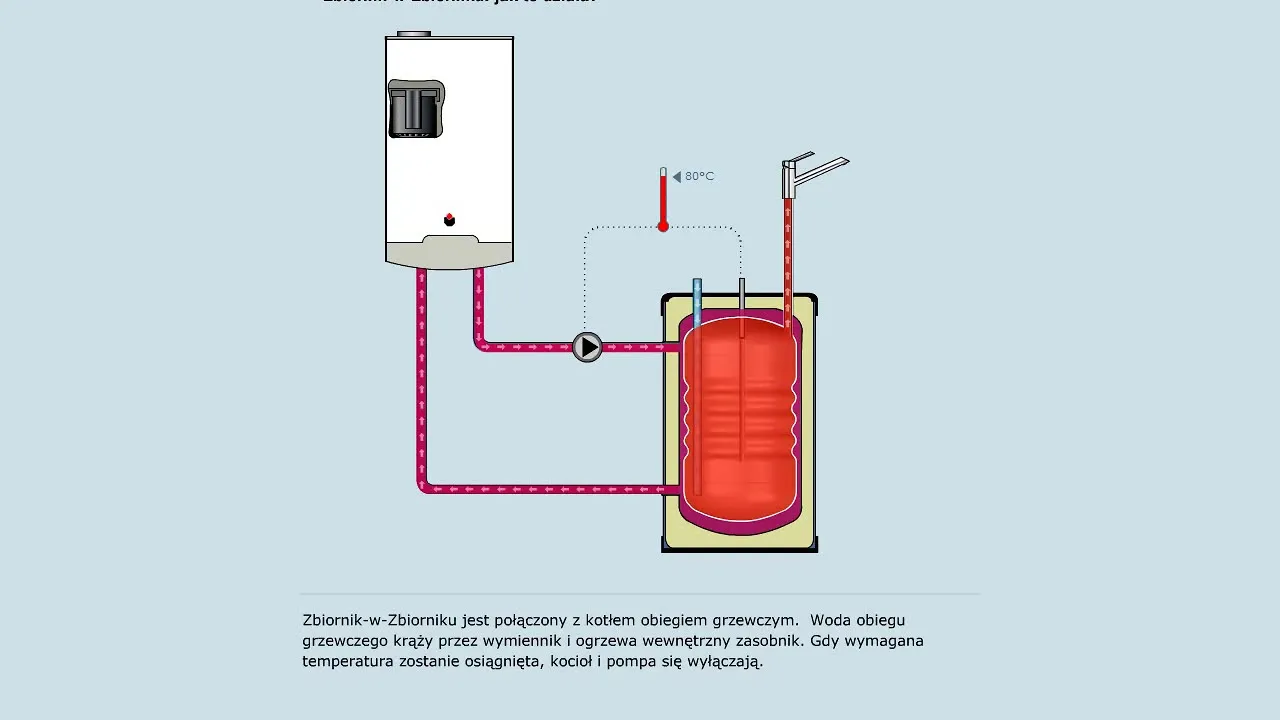

Schemat podłączenia bojlera dwupłaszczowego: przewodnik krok po kroku

Zanim zaczniemy podłączać, rozszyfrujmy oznaczenia, które znajdziesz na króćcach bojlera. Są to standardowe skróty, które pomogą Ci zorientować się, co do czego służy:

• ZW (Zimna Woda): To wejście zimnej wody użytkowej do wewnętrznego zbiornika bojlera.
• CW (Ciepła Woda): To wyjście podgrzanej wody użytkowej ze zbiornika wewnętrznego, kierujące się do kranów w Twoim domu.
• WE (Wejście CO): To zasilanie płaszcza bojlera gorącą wodą z kotła centralnego ogrzewania. Zazwyczaj znajduje się w górnej części płaszcza.
• WY (Wyjście CO): To powrót schłodzonej wody z płaszcza bojlera z powrotem do kotła CO. Zazwyczaj znajduje się w dolnej części płaszcza.

Teraz przejdźmy do właściwego montażu, krok po kroku:

1. Solidne mocowanie wsporników i zawieszenie bojlera

   Zacznij od precyzyjnego wyznaczenia miejsca montażu i rozstawu wsporników. Użyj poziomicy, aby zapewnić idealne zawieszenie. Wybierz odpowiednie kołki rozporowe lub kotwy chemiczne, dopasowane do materiału ściany (cegła, beton, pustak) i przewidywanego obciążenia. Pamiętaj, że bojler z wodą waży znacznie więcej niż pusty! Po zamocowaniu wsporników, ostrożnie zawieś na nich bojler, upewniając się, że jest stabilny i bezpieczny.

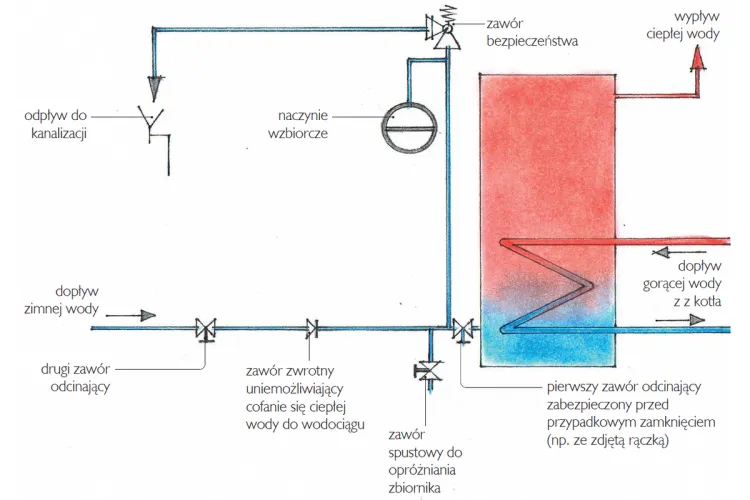

2. Podłączenie obiegu wody użytkowej (CWU)

   • Montaż grupy bezpieczeństwa: Na dopływie zimnej wody (ZW) do bojlera, w pierwszej kolejności zamontuj zawór zwrotny (zapobiega cofaniu się podgrzanej wody do instalacji) oraz tuż za nim zawór bezpieczeństwa o ciśnieniu 6 bar. Jest to absolutnie kluczowy element chroniący zbiornik przed nadmiernym wzrostem ciśnienia.
   • Podłączenie zimnej (ZW) i ciepłej wody (CW): Połącz króciec ZW z instalacją zimnej wody, a króciec CW z instalacją ciepłej wody użytkowej. Tutaj, jako Błażej Zieliński, zawsze rekomenduję stosowanie sztywnych połączeń (rury miedziane, PEX lub stalowe). Elastyczne wężyki, choć kuszące łatwością montażu, są mniej trwałe i mogą stanowić słaby punkt instalacji, zwłaszcza pod wpływem temperatury i ciśnienia.

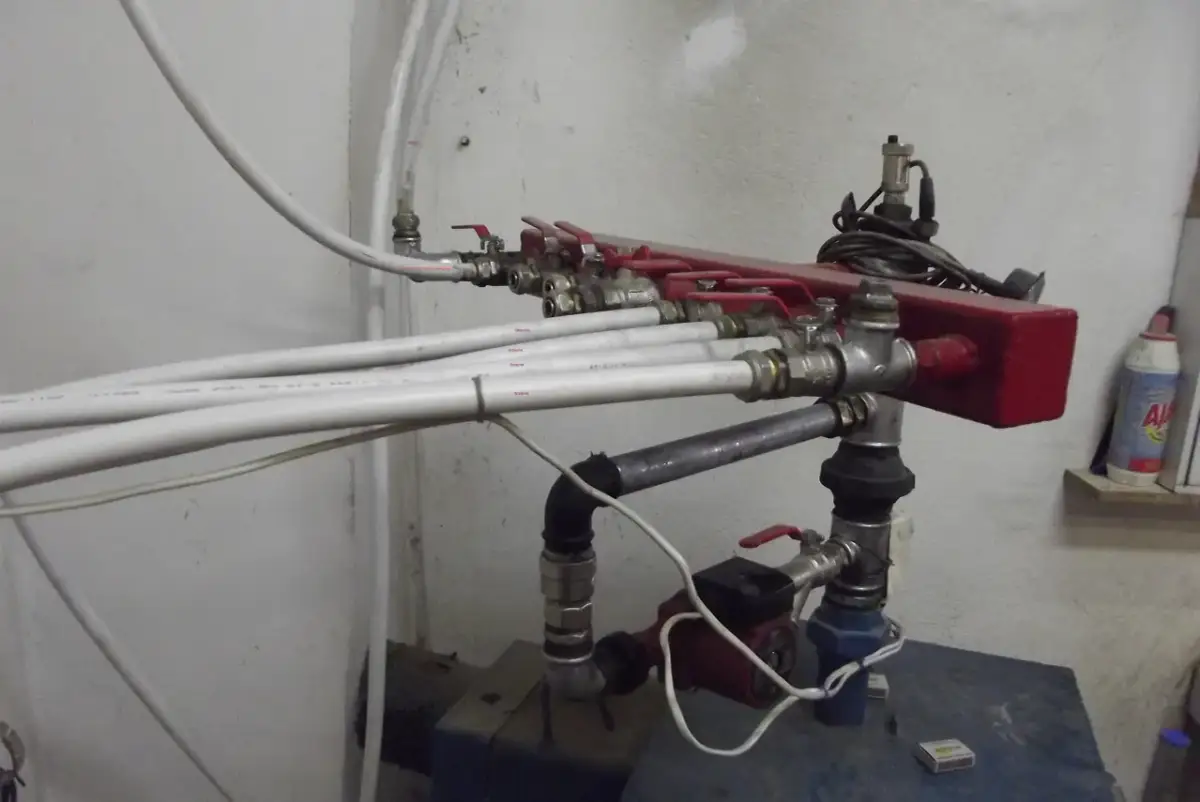

3. Integracja z instalacją centralnego ogrzewania (CO)

   • Podłączenie zasilania z kotła (WE) i powrotu (WY) do płaszcza: Podłącz zasilanie z kotła CO do króćca WE bojlera (najczęściej górny), a powrót do kotła z króćca WY (najczęściej dolny). Tutaj również sztywne połączenia są obowiązkowe.
   • Instalacja zaworu bezpieczeństwa dla obiegu CO: Na zasilaniu lub powrocie obiegu CO do płaszcza bojlera, koniecznie zainstaluj zawór bezpieczeństwa o ciśnieniu 2-3 bar. Chroni on płaszcz bojlera przed nadmiernym ciśnieniem z instalacji CO.
   • Kluczowa rola odpowietrznika automatycznego: W najwyższym punkcie obiegu CO, najlepiej tuż nad bojlerem, zamontuj automatyczny odpowietrznik. Jego zadaniem jest usuwanie powietrza z układu, co zapobiega hałasom, korozji i zapewnia prawidłową cyrkulację czynnika grzewczego. Bez niego wydajność podgrzewania wody może być znacznie obniżona.

4. Uszczelnianie wszystkich połączeń

   Każde połączenie gwintowane musi być starannie uszczelnione. Do wyboru masz dwie główne metody: taśmę teflonową lub pakuły konopne z pastą uszczelniającą. Taśma teflonowa jest łatwiejsza w użyciu dla początkujących, ale wymaga precyzyjnego nawinięcia. Pakuły, choć wymagają nieco więcej wprawy, tworzą bardzo trwałe i elastyczne uszczelnienie. Niezależnie od wyboru, upewnij się, że połączenia są szczelne, aby uniknąć przyszłych wycieków.

Elementy, o których nie można zapomnieć dla bezawaryjnej pracy

Podłączenie bojlera to nie tylko rury i zawory. Istnieją kluczowe elementy, które gwarantują jego długotrwałą i bezproblemową pracę, a często są niedoceniane.

Pierwszym z nich jest naczynie przeponowe w instalacji CWU. Woda, podgrzewana w bojlerze, zwiększa swoją objętość. Bez naczynia przeponowego, ten wzrost objętości musiałby być kompensowany przez zawór bezpieczeństwa, który co chwilę by się otwierał, upuszczając wodę. Naczynie przeponowe pełni rolę "bufora", absorbując nadmiar objętości i stabilizując ciśnienie w układzie, co chroni zawór bezpieczeństwa przed niepotrzebnym zużyciem i zapobiega stratom wody.

Kolejnym, często nazywanym przeze mnie "cichym strażnikiem" bojlera, jest anoda magnezowa. To standardowe wyposażenie każdego bojlera, które chroni zbiornik przed korozją. Anoda poświęca się, korodując zamiast stali, z której wykonany jest zbiornik. Aby zapewnić ciągłą ochronę, anodę należy regularnie kontrolować i wymieniać zazwyczaj co około 12-18 miesięcy, w zależności od twardości wody i intensywności użytkowania. Brak wymiany anody to prosta droga do szybkiej korozji zbiornika i skrócenia żywotności bojlera.

Na koniec, zawsze rekomenduję instalację zaworów odcinających na wszystkich przyłączach bojlera (ZW, CW, WE, WY). To proste, ale niezwykle praktyczne rozwiązanie. Dzięki nim, w przypadku konieczności wykonania jakichkolwiek prac serwisowych przy bojlerze (np. wymiany anody, czyszczenia), możesz odciąć dopływ i odpływ wody tylko do bojlera, bez konieczności opróżniania całej instalacji CO czy CWU w domu. To oszczędność czasu, wody i nerwów.

Pierwsze uruchomienie i testy: finalny sprawdzian instalacji

Po zakończeniu montażu i upewnieniu się, że wszystkie połączenia są solidne i uszczelnione, nadszedł czas na pierwsze uruchomienie. To moment prawdy, który pozwoli zweryfikować poprawność wykonanej pracy.

1. Procedura napełniania bojlera

   Napełnianie bojlera należy przeprowadzać powoli i w odpowiedniej kolejności. Najpierw otwórz zawór dopływu zimnej wody (ZW) do zbiornika wewnętrznego (CWU), jednocześnie otwierając najbliższy kran z ciepłą wodą w domu. Pozwoli to na stopniowe napełnienie zbiornika wewnętrznego i usunięcie z niego powietrza. Gdy z kranu zacznie lecieć ciągły strumień wody, zamknij kran. Następnie, otwórz zawory na obiegu CO, aby napełnić płaszcz zewnętrzny bojlera wodą z instalacji centralnego ogrzewania. Monitoruj ciśnienie w instalacji CO i upewnij się, że odpowietrznik automatyczny pracuje prawidłowo, usuwając powietrze.

2. Kontrola szczelności pod ciśnieniem

   Po napełnieniu obu obiegów i ustabilizowaniu ciśnienia, dokładnie sprawdź wszystkie połączenia. Szukaj nawet najmniejszych wycieków, kropelek wody czy wilgotnych miejsc. Zwróć szczególną uwagę na miejsca, gdzie użyłeś pakuł lub taśmy teflonowej. W razie potrzeby, delikatnie dokręć połączenia lub popraw uszczelnienie. Pamiętaj, że nawet niewielki wyciek może z czasem doprowadzić do poważnej awarii.

3. Przeczytaj również: Bojler Elektromet: Wymiana grzałki krok po kroku zrób to bezpiecznie

   Odpowietrzanie całego układu

   Po napełnieniu i sprawdzeniu szczelności, kluczowe jest dokładne odpowietrzenie całego układu. W przypadku obiegu CWU, otwórz wszystkie krany z ciepłą wodą w domu, aż do momentu, gdy woda będzie leciała bez pęcherzyków powietrza. W obiegu CO, upewnij się, że automatyczny odpowietrznik na bojlerze pracuje prawidłowo. Jeśli masz inne odpowietrzniki w instalacji CO, również je sprawdź. Prawidłowe odpowietrzenie zapobiega hałasom, takim jak bulgotanie, i zapewnia optymalną wydajność grzewczą bojlera.

Najczęściej popełniane błędy przy montażu i jak ich unikać

Jako Błażej Zieliński, widziałem wiele instalacji i mogę śmiało powiedzieć, że pewne błędy powtarzają się nagminnie. Ich uniknięcie to gwarancja spokoju i bezpieczeństwa.

• Brak lub niewłaściwy dobór zaworów bezpieczeństwa: To najpoważniejszy błąd. Zawory bezpieczeństwa są "bezpiecznikami" instalacji. Brak ich montażu lub zastosowanie niewłaściwego ciśnienia otwarcia (np. 10 bar zamiast 6 bar dla CWU) grozi rozerwaniem zbiornika w przypadku awarii. Zawsze montuj 6 bar dla CWU i 2-3 bar dla CO.
• Użycie elastycznych wężyków do podłączenia obiegu CO: Elastyczne wężyki nie są przystosowane do wysokich temperatur i ciśnień panujących w obiegu CO. Z czasem mogą pękać, prowadząc do zalania. Zawsze stosuj sztywne połączenia (miedź, PEX, stal).
• Pominięcie zaworu zwrotnego lub jego odwrotny montaż: Zawór zwrotny na dopływie zimnej wody zapobiega cofaniu się podgrzanej wody do instalacji. Jego brak lub montaż "na opak" może prowadzić do mieszania się wody w instalacji i obniżenia efektywności.
• Nieprawidłowe odpowietrzenie instalacji: Powietrze w układzie CO to głośna praca, słabe grzanie i korozja. W instalacji CWU może powodować "plucie" wodą z kranu. Zawsze dokładnie odpowietrzaj oba obiegi.
• Uruchomienie bojlera przed napełnieniem wodą: Dotyczy to głównie bojlerów z grzałką elektryczną. Włączenie grzałki "na sucho" niemal natychmiast prowadzi do jej spalenia i uszkodzenia bojlera. Zawsze najpierw napełnij bojler!
• Brak przestrzeni serwisowej: Brak miejsca na wymianę anody czy dostęp do zaworów sprawi, że każda prosta czynność serwisowa stanie się koszmarem lub będzie wymagała demontażu bojlera. Planuj z wyprzedzeniem!

Przypomnij, że zawór bezpieczeństwa to "absolutnie kluczowy element" instalacji, który chroni przed niebezpiecznym wzrostem ciśnienia.
