Naczynie 25 litrów i precyzyjne ciśnienie klucz do prawidłowego doboru naczynia przeponowego do bojlera 300l
- Dla bojlera 300l najczęściej rekomendowane jest naczynie przeponowe o pojemności 25 litrów, co odpowiada zasadzie 8-10% pojemności instalacji.
- Ciśnienie wstępne w naczyniu powinno być o 0,2-0,3 bara niższe niż ciśnienie statyczne w sieci wodociągowej (np. 2,8-3,8 bara dla sieci 3-4 bar).
- Wybieraj wyłącznie naczynia przeznaczone do ciepłej wody użytkowej (C.W.U.), z atestem PZH, w kolorze niebieskim lub białym.
- Naczynie montuje się na rurze doprowadzającej zimną wodę do bojlera, za zaworem zwrotnym, najlepiej króćcem w dół.
- Brak sprawnego naczynia powoduje kapanie wody z zaworu bezpieczeństwa, straty wody i ryzyko uszkodzeń instalacji.
Czym jest naczynie przeponowe i dlaczego jest niezbędne w instalacji C.W.U.?

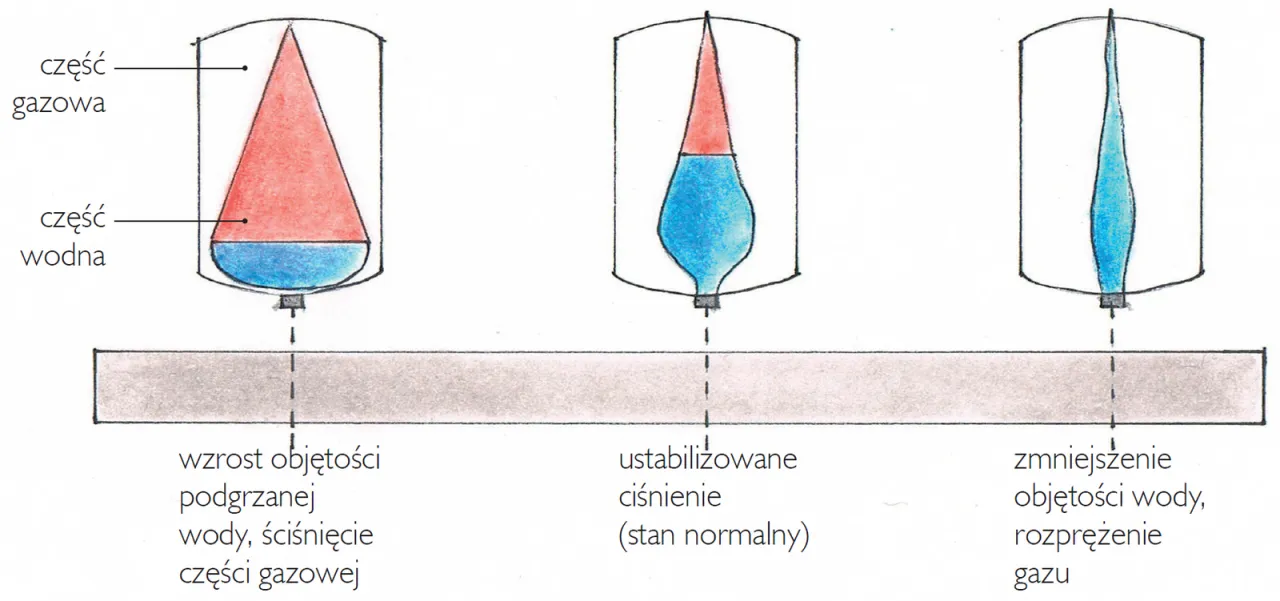

W każdej instalacji ciepłej wody użytkowej (C.W.U.), a zwłaszcza w przypadku bojlera o tak dużej pojemności jak 300 litrów, naczynie przeponowe pełni niezwykle ważną rolę. Jego głównym zadaniem jest absorbowanie zwiększającej się objętości wody, która rozszerza się podczas podgrzewania. Bez naczynia przeponowego, wzrost ciśnienia w zamkniętym układzie byłby ogromny, co mogłoby prowadzić do poważnych uszkodzeń instalacji. Dzięki membranie, która oddziela wodę od poduszki gazowej, naczynie stabilizuje ciśnienie, chroniąc zarówno sam bojler, jak i inne elementy systemu.
Konsekwencje braku lub awarii naczynia przeponowego
Z mojego doświadczenia wiem, że zaniedbanie kwestii naczynia przeponowego lub jego nieprawidłowe działanie to prosta droga do problemów. Oto najczęstsze skutki, z którymi spotykam się w praktyce:
- Kapanie z zaworu bezpieczeństwa: Jest to najczęstszy i najbardziej widoczny objaw. Podczas każdego cyklu podgrzewania wody, jej nadmiar jest usuwany przez zawór bezpieczeństwa, co skutkuje niepotrzebną utratą wody i ciągłym hałasem.
- Straty wody: Ciągłe kapanie to nic innego jak marnowanie cennego zasobu. W skali roku mogą to być naprawdę znaczące ilości.
- Szybsze zużycie zaworu bezpieczeństwa: Zawór bezpieczeństwa, który jest zmuszony do ciągłej pracy, znacznie szybciej się zużywa i wymaga częstszej wymiany, co generuje dodatkowe koszty.
- Ryzyko awarii instalacji: Skoki ciśnienia, które nie są amortyzowane przez naczynie, mogą prowadzić do osłabienia połączeń, pęknięć rur, a w skrajnych przypadkach nawet do uszkodzenia samego bojlera. To zagrożenie dla całej instalacji i bezpieczeństwa domowników.
Naczynie do C.W.U. a naczynie do C.O. kluczowe różnice
Wielokrotnie widziałem, jak ludzie mylą naczynia przeponowe do centralnego ogrzewania (C.O.) z tymi przeznaczonymi do ciepłej wody użytkowej (C.W.U.). To duży błąd, który może mieć poważne konsekwencje. Kluczowa różnica leży w ich konstrukcji i przeznaczeniu. Naczynia do C.W.U. są zazwyczaj w kolorze niebieskim lub białym, a co najważniejsze, muszą posiadać atest PZH (Państwowego Zakładu Higieny). Ten atest jest gwarancją, że materiały użyte do produkcji, w tym membrana, są bezpieczne w kontakcie z wodą pitną i nie wpływają na jej jakość. Dodatkowo, wnętrze takich naczyń jest zabezpieczone przed korozją, co jest kluczowe dla długowieczności i higieny. Naczynia do C.O. są zazwyczaj czerwone i nie spełniają tych rygorystycznych norm sanitarnych, ponieważ woda w układzie grzewczym nie jest przeznaczona do spożycia.
Obliczanie idealnej pojemności naczynia dla bojlera 300l praktyczny przewodnik
Prosta zasada doboru pojemności 8-10% pojemności bojlera
Zacznijmy od najprostszej i najczęściej stosowanej zasady, która sprawdza się w większości domowych instalacji. Mówi ona, że pojemność naczynia przeponowego powinna stanowić od 8% do 10% całkowitej pojemności instalacji C.W.U., czyli w dużej mierze samego bojlera. Dla bojlera o pojemności 300 litrów oznacza to, że potrzebujemy naczynia o pojemności od 24 do 30 litrów. To dobry punkt wyjścia, który pozwala na szybkie oszacowanie potrzeb.
Precyzyjny wzór na obliczenie minimalnej pojemności naczynia
Jeśli jednak zależy nam na maksymalnej precyzji, na przykład w bardziej złożonych instalacjach, możemy skorzystać z dokładnego wzoru. Pamiętaj, że to podejście daje nam minimalną wymaganą pojemność, więc zawsze warto zaokrąglić w górę do najbliższego dostępnego rozmiaru naczynia.
Minimalna pojemność naczynia wyrównawczego (Vn) obliczana jest ze wzoru:
Vn = (Vc * ΔV) / (1 - (Pi / Pf))
- Vc: Całkowita pojemność instalacji w litrach. W naszym przypadku to głównie pojemność bojlera, czyli około 300 litrów. Warto doliczyć również objętość rur, ale dla uproszczenia możemy przyjąć 300l.
- ΔV: Współczynnik rozszerzalności wody. Określa, o ile procent zwiększy się objętość wody przy podgrzewaniu. Dla podgrzania wody od 10°C do 60°C (typowe warunki domowe) wynosi on około 0,017 (czyli 1,7%).
- Pi: Ciśnienie wstępne w naczyniu w barach (absolutne). To ciśnienie poduszki gazowej w naczyniu przed jego podłączeniem do instalacji. Powinno być o 0,2-0,3 bara niższe niż ciśnienie statyczne w sieci. Dla przykładu, jeśli ciśnienie w sieci to 3,5 bara, Pi wyniesie około 3,2 bara.
- Pf: Maksymalne ciśnienie robocze instalacji w barach (absolutne). Zazwyczaj jest to ciśnienie otwarcia zaworu bezpieczeństwa, które dla C.W.U. wynosi najczęściej 6 bar lub 8 bar.
Wykonując te obliczenia, uzyskamy bardzo dokładną wartość, która pozwoli nam wybrać naczynie o optymalnej pojemności.
Dlaczego naczynie 25 litrów jest często rekomendowane dla bojlera 300l?
Mimo możliwości precyzyjnych obliczeń, w praktyce instalatorzy i producenci często rekomendują naczynie o pojemności 25 litrów dla bojlera 300l. Dlaczego? Jest to wynik połączenia zasady 8-10% (25 litrów mieści się w tym zakresie) z dostępnością rynkową i pewnym marginesem bezpieczeństwa. Naczynie 25-litrowe jest powszechnie dostępne, a jego pojemność jest wystarczająca, aby skutecznie przejąć rozszerzalność wody w typowej instalacji domowej z bojlerem 300l, nawet przy niewielkich wahaniach ciśnienia w sieci. To po prostu sprawdzony i bezpieczny wybór, który minimalizuje ryzyko problemów.
Ciśnienie w naczyniu przeponowym kluczowy parametr, który musisz znać
Jak prawidłowo ustawić ciśnienie wstępne w naczyniu przeponowym?
Prawidłowe ustawienie ciśnienia wstępnego w naczyniu przeponowym to absolutna podstawa jego efektywnego działania. Zgodnie z moją praktyką, ciśnienie to powinno być o 0,2-0,3 bara niższe niż ciśnienie statyczne (spoczynkowe) w instalacji wodociągowej. Co to oznacza w praktyce? Jeśli w Twojej sieci wodociągowej ciśnienie wynosi na przykład 3 bary, ciśnienie wstępne w naczyniu powinno być ustawione na około 2,7-2,8 bara. Jeśli ciśnienie w sieci to 4 bary, ustawiamy je na 3,7-3,8 bara. To kluczowe, aby naczynie mogło zacząć pracować, zanim ciśnienie w instalacji wzrośnie do punktu otwarcia zaworu bezpieczeństwa.
Dlaczego fabryczne ustawienie ciśnienia jest niewystarczające?
Wiele osób popełnia błąd, zakładając, że fabryczne ustawienie ciśnienia w nowym naczyniu jest wystarczające. Niestety, rzadko kiedy tak jest. Producenci zazwyczaj ustawiają ciśnienie na uniwersalną wartość (np. 1,5 bara), która może być zupełnie nieadekwatna do specyfiki Twojej instalacji. Ciśnienie w sieci wodociągowej w różnych regionach, a nawet w różnych budynkach, może się znacznie różnić. Dlatego zawsze należy skontrolować i wyregulować ciśnienie wstępne w naczyniu przed jego montażem, dopasowując je do rzeczywistego ciśnienia w Twojej instalacji. Bez tej regulacji naczynie może nie działać prawidłowo, co zniweczy cały jego cel.
Zależność między ciśnieniem naczynia a zaworem bezpieczeństwa
Ważne jest również, aby zrozumieć zależność między ciśnieniem maksymalnym, na jakie jest przystosowane naczynie, a ciśnieniem otwarcia zaworu bezpieczeństwa w Twojej instalacji. Naczynie przeponowe musi mieć wyższą wytrzymałość ciśnieniową niż ciśnienie, przy którym otwiera się zawór bezpieczeństwa. Jeśli Twój zawór bezpieczeństwa otwiera się przy 6 barach, naczynie powinno być przystosowane do pracy z ciśnieniem 8 bar. Jeśli zawór otwiera się przy 8 barach, naczynie powinno wytrzymywać 10 bar. To zapewnia, że naczynie będzie w stanie przejąć nadmiar ciśnienia, zanim zawór bezpieczeństwa zostanie aktywowany, co chroni go przed niepotrzebnym zużyciem i stratami wody.

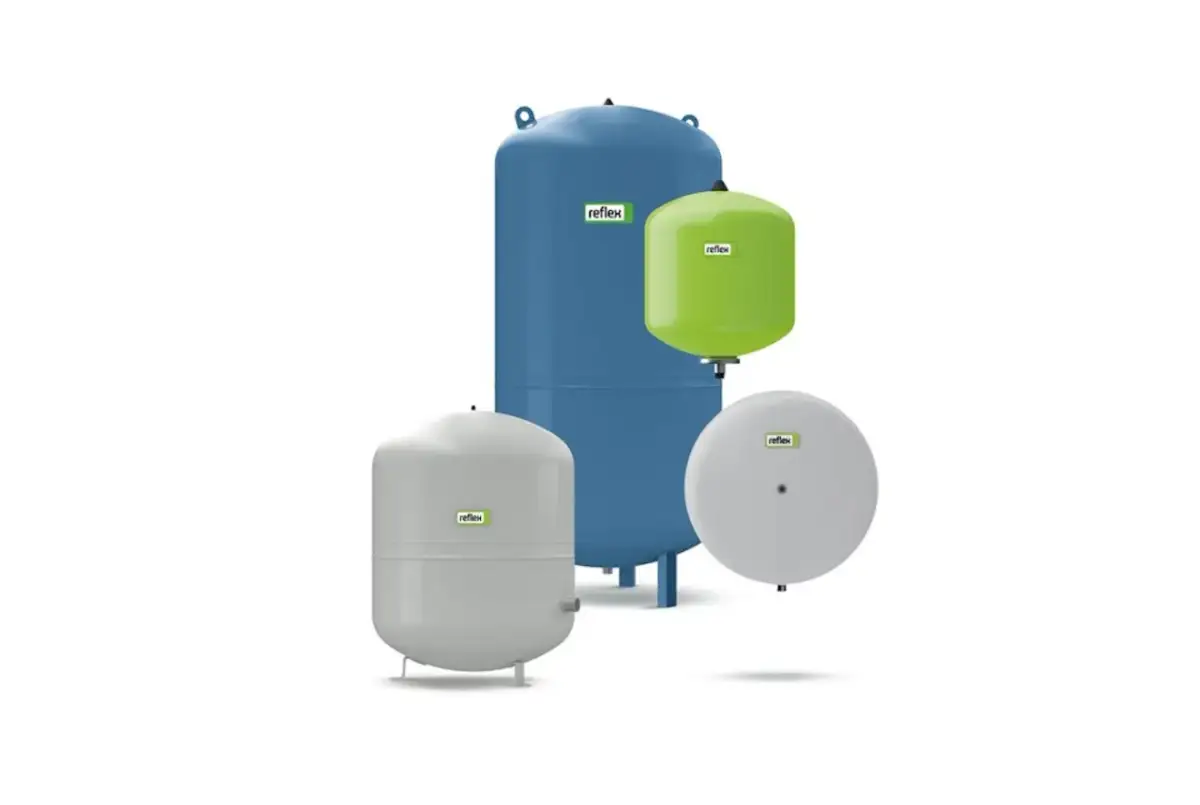

Jak wybrać konkretny model naczynia przeponowego? Praktyczne wskazówki
Atest PZH gwarancja bezpieczeństwa dla wody pitnej
Kiedy wybierasz naczynie przeponowe do instalacji ciepłej wody użytkowej, bezwzględnie upewnij się, że posiada ono atest PZH (Państwowego Zakładu Higieny). To nie jest opcja, to konieczność. Atest PZH jest jedyną gwarancją, że naczynie zostało wykonane z materiałów bezpiecznych w kontakcie z wodą przeznaczoną do spożycia. Brak atestu oznacza, że do wody mogą przenikać szkodliwe substancje, co jest niedopuszczalne. Zawsze sprawdzaj etykietę produktu i dokumentację.
Membrana i zabezpieczenie antykorozyjne klucz do trwałości

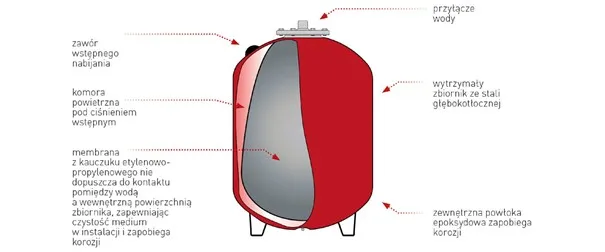

Trwałość i bezpieczeństwo naczynia przeponowego w dużej mierze zależą od materiału membrany oraz wewnętrznego zabezpieczenia antykorozyjnego. Membrana w naczyniach C.W.U. jest zazwyczaj wykonana z gumy butylowej lub EPDM, które są elastyczne, odporne na wysokie temperatury i, co najważniejsze, neutralne dla wody pitnej. Wnętrze zbiornika, które ma kontakt z wodą, powinno być pokryte specjalną powłoką antykorozyjną, np. emalią lub tworzywem sztucznym. To chroni naczynie przed rdzewieniem i zapewnia, że woda pozostaje czysta. Nie oszczędzaj na jakości w tym aspekcie to inwestycja w zdrowie i spokój na lata.
Sposób montażu i orientacja wpływ na działanie i żywotność
Większość naczyń przeponowych można montować zarówno pionowo, jak i poziomo, ale ich orientacja ma znaczenie dla żywotności i efektywności. Z mojego doświadczenia wynika, że najlepszym rozwiązaniem jest montaż naczynia króćcem w dół. Dlaczego? Taka pozycja zapobiega gromadzeniu się osadów i zanieczyszczeń w pobliżu membrany, co mogłoby prowadzić do jej uszkodzenia lub zmniejszenia efektywności działania naczynia. Osady te, zamiast zalegać na membranie, opadają na dno naczynia, skąd łatwiej je usunąć podczas ewentualnego serwisu. Pamiętaj, że prawidłowy montaż to podstawa długotrwałej i bezproblemowej pracy.
Prawidłowy montaż naczynia przeponowego gdzie i jak to zrobić?
Idealne miejsce montażu naczynia przeponowego w instalacji C.W.U.
Wybór odpowiedniego miejsca montażu naczynia przeponowego jest równie ważny, jak jego prawidłowy dobór. Naczynie przeponowe do C.W.U. zawsze montujemy na rurze doprowadzającej zimną wodę do bojlera. Precyzyjniej mówiąc, powinno się je zainstalować za wodomierzem i zaworem zwrotnym, a bezpośrednio przed samym bojlerem. Taka lokalizacja zapewnia, że naczynie będzie skutecznie przejmować rozszerzalność wody w całym układzie bojlera, zanim ta trafi do podgrzewacza. Montaż w innym miejscu, np. na rurze z ciepłą wodą, jest błędem i może skutkować nieprawidłowym działaniem.
Kluczowe elementy montażowe
Aby montaż był prawidłowy i umożliwiał łatwą konserwację, potrzebujesz kilku dodatkowych elementów:
- Trójnik: Służy do wpięcia naczynia w główny obieg zimnej wody.
- Zawór zwrotny: Musi być zainstalowany przed naczyniem (w kierunku przepływu wody do bojlera). Zapobiega on cofaniu się podgrzanej wody do sieci wodociągowej.
- Zawór odcinający z możliwością spustu wody: To niezwykle ważny element, który powinien być zamontowany bezpośrednio przed naczyniem. Umożliwia on odcięcie naczynia od instalacji i spuszczenie z niego wody, co jest niezbędne do kontroli i regulacji ciśnienia wstępnego membrany bez konieczności opróżniania całego bojlera. Bez tego zaworu serwis naczynia jest znacznie utrudniony lub niemożliwy bez ingerencji w całą instalację.
Najczęstsze błędy podczas montażu i jak ich uniknąć
Z mojego doświadczenia wynika, że nawet doświadczeni instalatorzy popełniają błędy, które mogą negatywnie wpłynąć na działanie naczynia. Oto najczęstsze z nich i moje wskazówki, jak ich uniknąć:
- Brak zaworu odcinającego: Jak wspomniałem, to klucz do łatwego serwisu. Bez niego każda kontrola ciśnienia wstępnego staje się koszmarem. Zawsze montuj zawór odcinający z możliwością spustu wody.
- Nieprawidłowa orientacja: Montaż króćcem do góry sprzyja gromadzeniu się osadów. Zawsze staraj się montować naczynie króćcem w dół, aby zapewnić jego dłuższą żywotność i uniknąć problemów z osadami.
- Pominięcie regulacji ciśnienia wstępnego: Fabryczne ustawienia są rzadko odpowiednie. Zawsze, ale to zawsze, zmierz ciśnienie w sieci i wyreguluj ciśnienie wstępne w naczyniu przed jego podłączeniem. To podstawa prawidłowego działania.
- Brak zaworu zwrotnego: Jego brak może prowadzić do cofania się wody do sieci, co jest niezgodne z przepisami i może prowadzić do problemów z ciśnieniem. Upewnij się, że zawór zwrotny jest zainstalowany we właściwym miejscu.
- Zbyt mała pojemność naczynia: Jeśli obliczenia wskazują na większą pojemność niż standardowe 25 litrów, nie wahaj się zainwestować w większe naczynie. Zbyt małe naczynie nie spełni swojej funkcji i będziesz miał problem z kapiącym zaworem bezpieczeństwa.
