Podłączenie krzyżowe to klucz do równomiernego ciepła w długich grzejnikach poznaj jego zalety i zastosowanie.
- Podłączenie krzyżowe jest niezbędne dla grzejników o długości powyżej 2 metrów lub gdy stosunek ich długości do wysokości przekracza 4:1.
- Gwarantuje równomierne rozprowadzenie ciepła na całej powierzchni grzejnika, eliminując zimne strefy.
- Pozwala na maksymalne wykorzystanie mocy grzewczej grzejnika, zwiększając jego wydajność nawet o 20-30%.
- Woda zasilająca jest doprowadzana do górnego króćca po jednej stronie, a powrotna do dolnego po przeciwnej.
- Rozwiązanie to jest szczególnie ważne w nowoczesnych, niskotemperaturowych instalacjach grzewczych.
- Jest to najefektywniejsza metoda podłączenia dla długich grzejników panelowych, żeliwnych i drabinkowych.
Czym objawia się problem nierównego grzania i dlaczego nie wolno go ignorować?
Typowym objawem problemu nierównomiernego grzania grzejników jest sytuacja, w której jedna strona, zazwyczaj ta bliżej zasilania, jest wyraźnie gorąca, podczas gdy druga pozostaje zimna lub co najwyżej letnia. To zjawisko jest szczególnie widoczne w długich grzejnikach. Ignorowanie tego problemu prowadzi do szeregu negatywnych konsekwencji. Po pierwsze, znacząco obniża to komfort cieplny w pomieszczeniu mimo że grzejnik pracuje, wciąż odczuwamy chłód w niektórych strefach. Po drugie, jest to czyste marnotrawstwo energii. System grzewczy musi pracować dłużej lub z wyższą temperaturą zasilania, aby osiągnąć pożądaną temperaturę, co przekłada się na wyższe zużycie paliwa. W skrajnych przypadkach, niewłaściwe podłączenie może obniżyć rzeczywistą moc grzewczą grzejnika nawet o 20-30% w stosunku do jego nominalnej wartości. Z mojego doświadczenia wiem, że to jeden z najczęstszych powodów niezadowolenia klientów z działania ich instalacji.
Jak sposób podłączenia wpływa na rachunki za ogrzewanie? Krótka zapowiedź rozwiązania.
Kiedy grzejnik nie oddaje ciepła równomiernie, oznacza to, że nie pracuje z pełną wydajnością. Aby osiągnąć komfortową temperaturę w pomieszczeniu, musimy albo ustawić wyższą temperaturę na termostacie, albo pozwolić systemowi grzewczemu pracować dłużej. Obie te sytuacje bezpośrednio przekładają się na wyższe rachunki za ogrzewanie. W praktyce oznacza to, że płacimy za energię, która nie jest efektywnie wykorzystywana do ogrzewania naszego domu. Na szczęście istnieje sprawdzone rozwiązanie tego problemu, które pozwala maksymalnie wykorzystać potencjał grzejnika i znacząco obniżyć koszty eksploatacji. Mowa oczywiście o podłączeniu krzyżowym, które jest prawdziwym kluczem do efektywnego i ekonomicznego ogrzewania.
Podłączenie krzyżowe (diagonalne): Klucz do efektywnego ogrzewania długich grzejników
Na czym dokładnie polega podłączenie krzyżowe? Prosty schemat działania.
Podłączenie krzyżowe, często nazywane również diagonalnym, to metoda, która ma za zadanie zapewnić maksymalnie równomierne rozprowadzenie ciepła na całej powierzchni grzejnika. Zasada działania jest prosta, ale niezwykle efektywna. Woda zasilająca, czyli ta gorąca, doprowadzana jest do górnego króćca grzejnika po jednej stronie. Następnie, aby opuścić grzejnik jako woda powrotna (chłodniejsza), musi przepłynąć przez całą jego długość i wydostać się przez dolny króciec, który znajduje się po przeciwnej stronie. Taki układ rur "wymusza" na czynniku grzewczym przepłynięcie przez każdy zakamarek grzejnika, co skutecznie eliminuje powstawanie "zimnych stref" na jego końcu, które są tak typowe dla innych typów podłączeń.
Kiedy jest ono absolutną koniecznością? Konkretne wymiary i proporcje.
- Długość grzejnika powyżej 2 metrów: To najczęściej podawana wartość graniczna. Grzejniki dłuższe niż 200 cm są szczególnie podatne na nierównomierne grzanie przy podłączeniu jednostronnym.
- Stosunek długości grzejnika do jego wysokości jest większy niż 4:1: Jeśli grzejnik jest bardzo długi, a jednocześnie stosunkowo niski, podłączenie krzyżowe jest niemal obowiązkowe, aby zapewnić efektywny przepływ.
- Grzejniki żeliwne składające się z więcej niż 15-16 żeberek: Specyficzna konstrukcja grzejników żeliwnych sprawia, że przy dużej liczbie członów podłączenie krzyżowe staje się kluczowe dla ich pełnej wydajności.
Reguła 2 metrów: Dlaczego ta długość jest magiczną granicą?
Reguła 2 metrów nie jest przypadkowa. Moje doświadczenie pokazuje, że grzejniki o długości przekraczającej ten wymiar, przy standardowym podłączeniu bocznym, zaczynają wykazywać wyraźne problemy z równomiernym rozprowadzaniem ciepła. Gorąca woda, dążąc do jak najszybszego powrotu do instalacji, ma tendencję do "skracania sobie drogi" i omijania odległych sekcji grzejnika. W efekcie, końcowa część grzejnika pozostaje niedogrzana. Podłączenie krzyżowe staje się wtedy kluczowe, aby zmusić czynnik grzewczy do pokonania całej drogi, zapewniając pełne wykorzystanie powierzchni wymiany ciepła. To prosta fizyka, która ma ogromne znaczenie dla efektywności.
Stosunek długości do wysokości 4:1: Kiedy wymiary mają kluczowe znaczenie?
Oprócz bezwzględnej długości, bardzo ważny jest również stosunek długości grzejnika do jego wysokości. Jeśli ten parametr przekracza 4:1, mamy do czynienia z grzejnikiem o bardzo wydłużonej, a jednocześnie niskiej konstrukcji. W takich modelach, nawet jeśli długość nieznacznie przekracza 2 metry, ryzyko nierównomiernego grzania jest wysokie. Woda, z uwagi na opory przepływu i swoje właściwości, będzie miała jeszcze większą tendencję do omijania dalszych sekcji. Właśnie dlatego w takich przypadkach podłączenie krzyżowe jest tak ważne to ono gwarantuje, że czynnik grzewczy dotrze do każdego zakątka grzejnika, zapewniając jego pełną moc grzewczą.
Sekret równomiernego ciepła: Jak podłączenie krzyżowe zapewnia idealny rozkład temperatury?
Fizyka przepływu w grzejniku: Dlaczego inne podłączenia zawodzą przy dużych długościach?
Zrozumienie, dlaczego inne podłączenia zawodzą w długich grzejnikach, wymaga spojrzenia na podstawowe zasady fizyki przepływu. Gorąca woda, jako czynnik grzewczy, zawsze dąży do znalezienia najkrótszej i najmniej oporowej drogi. W grzejnikach o dużej długości, przy podłączeniu zasilania i powrotu po tej samej stronie, tworzy się swoista "droga na skróty". Woda wpływa do grzejnika, oddaje część ciepła, a następnie, zamiast przepłynąć przez całą jego długość, zawraca i opuszcza grzejnik blisko miejsca, w którym wpłynęła. Skutkuje to tym, że odległe sekcje grzejnika są omijane przez gorącą wodę, co prowadzi do ich niedogrzania i w konsekwencji do powstawania zimnych stref. To kluczowy problem, który podłączenie krzyżowe skutecznie rozwiązuje.

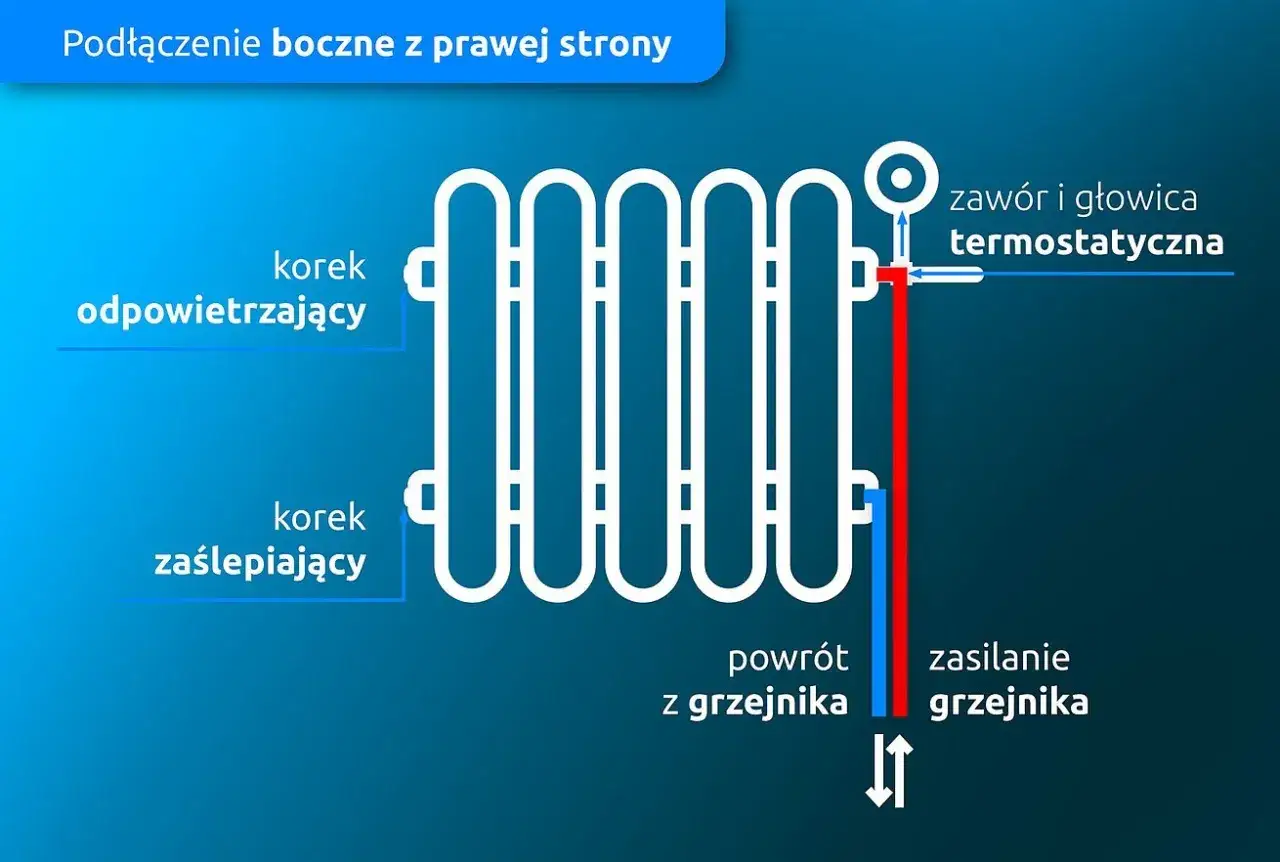

Podłączenie boczne: Pułapka "drogi na skróty" dla gorącej wody.
Podłączenie boczne, gdzie zarówno zasilanie, jak i powrót znajdują się po tej samej stronie grzejnika, jest bardzo efektywne i szeroko stosowane w przypadku krótkich grzejników. W takich modelach woda bez problemu przepływa przez całą długość urządzenia. Jednakże, jak już wspomniałem, w długich grzejnikach staje się to "pułapką". Gorąca woda, wpływająca do górnego króćca, natychmiast "szuka" drogi do dolnego króćca powrotnego po tej samej stronie. W efekcie, większość czynnika grzewczego przepływa tylko przez początkową część grzejnika, a jego końcowa sekcja pozostaje niedogrzana. To klasyczny przykład, gdzie oszczędność na długości rur prowadzi do strat w efektywności grzewczej.Podłączenie dolne: Estetyka kontra efektywność w ekstremalnych wymiarach.
Podłączenie dolne jest niezwykle popularne, zwłaszcza w nowym budownictwie, ze względu na swoje niekwestionowane zalety estetyczne. Rury można łatwo ukryć w ścianie lub podłodze, co sprawia, że instalacja wygląda bardzo schludnie. W przypadku grzejników panelowych i łazienkowych jest to często standardowe rozwiązanie. Niestety, w przypadku bardzo długich grzejników, podłączenie dolne również może nie zapewniać optymalnego rozkładu ciepła. Chociaż woda jest wprowadzana i wyprowadzana na dole, jej przepływ wewnątrz grzejnika może nadal nie być idealnie równomierny na całej długości, szczególnie w modelach o ekstremalnych wymiarach. Dlatego, choć estetyczne, w niektórych sytuacjach warto rozważyć alternatywy lub specjalne rozwiązania dla długich grzejników z podłączeniem dolnym.
Jak podłączenie krzyżowe gwarantuje maksymalne wykorzystanie mocy grzejnika?
Podłączenie krzyżowe to jedyna metoda, która "zmusza" czynnik grzewczy do przepłynięcia przez całą powierzchnię grzejnika. Dzięki temu, że zasilanie jest na górze po jednej stronie, a powrót na dole po przeciwnej, woda musi pokonać całą drogę wzdłuż grzejnika, oddając ciepło równomiernie na całej jego długości. To przekłada się na maksymalne wykorzystanie jego mocy cieplnej, a co za tym idzie na wyższą efektywność energetyczną. Jest to szczególnie ważne w nowoczesnych, niskotemperaturowych instalacjach grzewczych, takich jak te z pompami ciepła czy kotłami kondensacyjnymi. W tych systemach każdy stopień Celsjusza i każdy centymetr kwadratowy powierzchni grzewczej ma znaczenie, a podłączenie krzyżowe pozwala na pełne wykorzystanie potencjału grzejnika, co ostatecznie przekłada się na realne oszczędności i komfort.
Montaż podłączenia krzyżowego: Praktyczny przewodnik
Jak wygląda schemat instalacji? Zasilanie i powrót we właściwych miejscach.
Prawidłowy schemat instalacji podłączenia krzyżowego jest kluczowy dla jego efektywności. Zasilanie, czyli gorąca woda z instalacji, powinno być doprowadzone do górnego króćca grzejnika po jednej stronie. Natomiast powrót, czyli rura odprowadzająca schłodzoną wodę z grzejnika, musi być podłączona do dolnego króćca po stronie przeciwnej. To właśnie ten diagonalny układ sprawia, że woda jest zmuszona do przepłynięcia przez całą długość grzejnika, oddając ciepło równomiernie. Należy zawsze upewnić się, że zawory są podłączone zgodnie z tym schematem, aby uniknąć problemów z niedogrzewaniem.
Niezbędne komponenty i armatura: Czego potrzebuje instalator?
Do wykonania podłączenia krzyżowego potrzebne są standardowe komponenty instalacji grzewczej, ale z uwzględnieniem specyfiki tego typu połączenia. Będą to przede wszystkim: zawory grzejnikowe (najczęściej kątowe lub proste, w zależności od wyprowadzenia rur), głowice termostatyczne (jeśli chcemy regulować temperaturę w pomieszczeniu), a także odpowiednie rury i złączki do doprowadzenia zasilania i powrotu do przeciwległych stron grzejnika. Ważne jest, aby wszystkie elementy były wysokiej jakości i dopasowane do parametrów instalacji. Zawsze rekomenduję stosowanie sprawdzonych produktów od renomowanych producentów.
Czy można przerobić istniejące podłączenie boczne na krzyżowe?
Tak, przerobienie istniejącego podłączenia bocznego na krzyżowe jest zazwyczaj możliwe, choć może wymagać pewnych modyfikacji w instalacji rurowej. Najczęściej wiąże się to z koniecznością poprowadzenia jednej z rur (zasilającej lub powrotnej) na drugą stronę grzejnika. Może to oznaczać kucie w ścianie lub estetyczne poprowadzenie rury po powierzchni. Z uwagi na złożoność i potrzebę precyzji, zdecydowanie zalecam powierzenie tego zadania doświadczonemu instalatorowi. Specjalista oceni możliwości techniczne, zaproponuje najlepsze rozwiązanie i wykona prace w sposób bezpieczny i zgodny ze sztuką, minimalizując ryzyko błędów i zapewniając optymalne działanie grzejnika po modyfikacji.
Gdzie podłączenie krzyżowe sprawdzi się najlepiej? Typy grzejników
- Długie grzejniki panelowe stalowe: To absolutny numer jeden, jeśli chodzi o zastosowanie podłączenia krzyżowego. Ich konstrukcja sprawia, że są szczególnie podatne na nierównomierne grzanie przy podłączeniu jednostronnym, a podłączenie krzyżowe pozwala na pełne wykorzystanie ich dużej powierzchni wymiany ciepła.
- Grzejniki żeliwne (szczególnie te z dużą liczbą żeberek): Ze względu na specyficzną budowę, grzejniki żeliwne składające się z wielu członów również bardzo zyskują na efektywności przy podłączeniu krzyżowym. Zapewnia to równomierne nagrzewanie wszystkich żeberek.
- Długie grzejniki drabinkowe w łazienkach: Chociaż często są one podłączane dolnie ze względów estetycznych, w przypadku bardzo długich drabinek łazienkowych (np. powyżej 1,5 metra) podłączenie krzyżowe może znacząco poprawić ich wydajność i sprawić, że cała powierzchnia będzie równomiernie ciepła, co jest kluczowe dla komfortu suszenia ręczników.
Najczęstsze błędy w instalacji grzejników: Jak unikać strat ciepła?
Zimny dół, gorąca góra: Diagnostyka typowych problemów.
Sytuacja, w której grzejnik jest gorący u góry, a zimny na dole, jest bardzo częstym problemem, ale nie zawsze wskazuje na niewłaściwy typ podłączenia. Najczęściej jest to objaw zapowietrzenia instalacji. Powietrze, lżejsze od wody, gromadzi się w górnej części grzejnika, blokując przepływ czynnika grzewczego do dolnych sekcji. W takim przypadku wystarczy prawidłowo odpowietrzyć grzejnik. Innym powodem może być również brak zrównoważenia hydraulicznego, gdzie przepływ wody przez grzejnik jest zbyt mały. Zawsze warto zacząć diagnostykę od najprostszych rozwiązań, zanim zaczniemy myśleć o zmianie schematu podłączenia.
Odwrócone podłączenie zasilania i powrotu: Jak rozpoznać i naprawić błąd?
Jednym z poważniejszych błędów instalacyjnych jest omyłkowe odwrócenie podłączenia zasilania i powrotu. Grzejnik, zamiast być zasilany gorącą wodą od góry, otrzymuje ją od dołu, a schłodzona woda jest odprowadzana od góry. W efekcie grzejnik może być całkowicie zimny lub grzać bardzo słabo, ponieważ gorąca woda nie jest w stanie efektywnie krążyć. W przypadku grzejników z podłączeniem dolnym, które są coraz popularniejsze, ten błąd jest szczególnie uciążliwy. Na szczęście, w takiej sytuacji nie zawsze trzeba przerabiać całą instalację. Istnieją specjalne złącza krzyżujące, potocznie nazywane "krzyżakami", które montuje się w zaworze dolnym. Pozwalają one skorygować kierunek przepływu czynnika grzewczego wewnątrz grzejnika, bez konieczności kosztownej i czasochłonnej modyfikacji rur.
