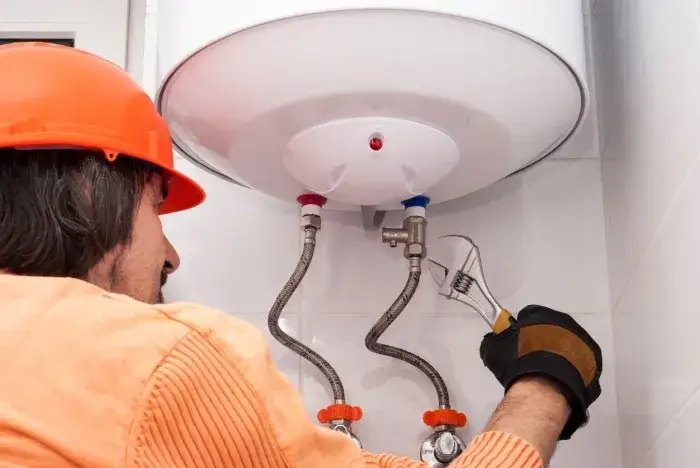

Jak podłączyć bojler elektryczny? Bezpieczny poradnik krok po kroku

Samodzielne podłączenie bojlera elektrycznego może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i przestrzeganiem zasad bezpieczeństwa jest to w zasięgu ręki każdego majsterkowicza. W tym artykule przeprowadzę Cię przez wszystkie etapy instalacji od przygotowania miejsca, przez podłączenie hydrauliczne, aż po elektryczne i pierwsze uruchomienie kładąc nacisk na prawidłowe działanie i Twoje bezpieczeństwo.

Dlaczego prawidłowe podłączenie bojlera jest kluczowe?

Prawidłowe podłączenie bojlera elektrycznego to nie tylko kwestia jego efektywnej pracy, ale przede wszystkim bezpieczeństwa użytkowników i trwałości samego urządzenia. Jako Błażej Zieliński, zawsze podkreślam, że ignorowanie schematów czy pomijanie kluczowych elementów, takich jak zawór bezpieczeństwa, może prowadzić do poważnych awarii, a nawet zagrożenia życia. Bojler, który działa pod ciśnieniem i jest zasilany prądem, wymaga precyzji i odpowiedzialności na każdym etapie montażu.

Kiedy możesz podłączyć bojler samodzielnie, a kiedy musisz wezwać fachowca?

Zastanawiasz się, czy możesz podłączyć bojler samodzielnie? To zależy od typu podłączenia. Jeśli Twój bojler jest wyposażony we wtyczkę i podłączasz go do istniejącego gniazdka, które ma odpowiednie zabezpieczenia i jest na wydzielonym obwodzie, możesz to zrobić sam. Jednakże, jeśli planujesz stałe podłączenie bojlera do instalacji elektrycznej, czyli bez wtyczki, bezpośrednio do puszki instalacyjnej, zdecydowanie zalecam wezwanie elektryka z uprawnieniami SEP. Samodzielne wykonanie takiej instalacji, choć kuszące, może skutkować utratą gwarancji na urządzenie oraz poważnymi problemami z ubezpieczeniem w razie awarii, nie wspominając o ryzyku porażenia prądem czy pożaru.

Konsekwencje błędnego montażu: od awarii po utratę gwarancji

Niewłaściwy montaż bojlera to prosta droga do problemów. Z mojego doświadczenia wiem, że najczęstsze błędy, takie jak brak zaworu bezpieczeństwa, pomylenie przyłączy wody czy uruchomienie pustego urządzenia, mogą prowadzić do spalenia grzałki, rozszczelnienia zbiornika, a nawet eksplozji. Poza bezpośrednim zagrożeniem, błędny montaż niemal zawsze skutkuje utratą gwarancji producenta. W przypadku awarii, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli stwierdzi, że instalacja została wykonana niezgodnie z przepisami lub przez osobę bez odpowiednich kwalifikacji. Warto o tym pamiętać, zanim zdecydujesz się na oszczędności kosztem bezpieczeństwa i spokoju ducha.

Przygotowania przed montażem: niezbędne kroki i narzędzia

Zanim przystąpisz do właściwego montażu, kluczowe jest odpowiednie przygotowanie. Dobrze zaplanowane działania i zgromadzenie wszystkich niezbędnych narzędzi oraz materiałów to podstawa sukcesu i gwarancja, że praca przebiegnie sprawnie i bezpiecznie. Nie ma nic gorszego niż przerywanie pracy w połowie, bo czegoś zabrakło.

Krok 1: Wybór odpowiedniego miejsca na bojler zasady i ograniczenia

Wybór miejsca na bojler to decyzja, która wpłynie na komfort użytkowania i łatwość serwisowania. Przede wszystkim upewnij się, że ściana, na której ma zawisnąć bojler, ma odpowiednią nośność. Pamiętaj, że bojler o pojemności 80 litrów waży po napełnieniu około 100 kg! Miejsce powinno być również blisko punktów poboru wody oraz instalacji wodnej i elektrycznej, aby zminimalizować straty ciepła i długość przewodów. Ważne jest także, aby zapewnić swobodny dostęp do urządzenia w celach serwisowych na przykład do wymiany anody magnezowej czy grzałki.

Krok 2: Niezbędne narzędzia i materiały hydrauliczne, które musisz zgromadzić

Do podłączenia hydraulicznego bojlera będziesz potrzebować kilku podstawowych narzędzi i materiałów. Zawsze sprawdzam, czy mam wszystko pod ręką, zanim zacznę pracę:

• Rury: PEX, miedziane lub stalowe w zależności od Twojej instalacji i preferencji.
• Złączki i redukcje: Do połączenia bojlera z instalacją wodną.
• Materiały uszczelniające: Pakuły konopne z pastą uszczelniającą lub taśma teflonowa do gwintów.
• Klucze: Klucz francuski, klucz nastawny, ewentualnie klucze płaskie o odpowiednich rozmiarach.
• Obcinak do rur: Jeśli używasz rur miedzianych lub PEX.
• Zawory odcinające: Kulowe, do zamontowania na dopływie zimnej i odpływie ciepłej wody.
• Zawór bezpieczeństwa: Niezbędny element, o którym jeszcze szerzej opowiem.
• Wąż odpływowy: Do zaworu bezpieczeństwa, prowadzący do kanalizacji.

Krok 3: Komponenty elektryczne jak dobrać przewód i zabezpieczenia do mocy bojlera?

Kwestie elektryczne są równie ważne, a nawet ważniejsze z punktu widzenia bezpieczeństwa. Oto, co musisz przygotować:

• Wydzielony obwód elektryczny: Bojler powinien mieć swój własny obwód.
• Zabezpieczenie różnicowoprądowe (RCD): Absolutna podstawa, chroniąca przed porażeniem.
• Zabezpieczenie nadprądowe (wyłącznik typu S): Dostosowane do mocy bojlera (np. B16A dla bojlera 2-2,5 kW).
• Przewód o odpowiednim przekroju: Dla standardowego bojlera 230V i mocy do 3 kW, zazwyczaj wystarczy przewód miedziany YDYp 3x2,5 mm². Dla większych mocy lub instalacji trójfazowej (400V) przekrój musi być odpowiednio większy.
• Kostka elektryczna lub puszka instalacyjna: Do bezpiecznego podłączenia przewodów.
• Wkrętaki: Płaskie i krzyżakowe, izolowane.
• Próbnik napięcia: Do sprawdzenia obecności napięcia i poprawności podłączeń.

Schemat podłączenia hydraulicznego bojlera: przewodnik krok po kroku

Po zgromadzeniu wszystkich narzędzi i materiałów możemy przejść do podłączenia hydraulicznego. To kluczowy etap, który zapewni prawidłowe działanie bojlera i jego szczelność. Pamiętaj, aby pracować metodycznie i dokładnie.

Identyfikacja przyłączy: Gdzie jest zimna woda (Z. W. ), a gdzie ciepła (C. W. U. )?

Zacznij od zidentyfikowania przyłączy na bojlerze. To bardzo ważne i, niestety, często popełniany błąd. Standardowo, króciec doprowadzający zimną wodę jest oznaczony kolorem niebieskim, a odprowadzający ciepłą wodę kolorem czerwonym. Zawsze sprawdź to oznaczenie, nawet jeśli wydaje się oczywiste. Pomylenie tych przyłączy spowoduje, że bojler nie będzie działał prawidłowo, a woda nie będzie się nagrzewać efektywnie.

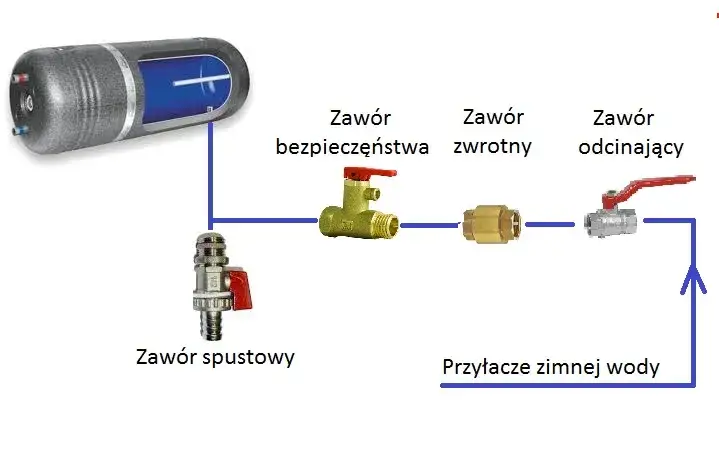

Montaż zaworu bezpieczeństwa: najważniejszy element Twojej instalacji

Zawór bezpieczeństwa to strażnik Twojej instalacji. Jego montaż jest obowiązkowy i nie wolno go pomijać ani ignorować. Oto jak go prawidłowo zamontować:

1. Lokalizacja: Zawór bezpieczeństwa montuje się zawsze na dopływie zimnej wody, tuż przed bojlerem.
2. Kierunek montażu: Zwróć uwagę na strzałkę na korpusie zaworu, która wskazuje kierunek przepływu wody. Musi być zgodny z kierunkiem dopływu zimnej wody do bojlera.
3. Uszczelnienie: Gwinty zaworu uszczelnij dokładnie pakułami z pastą lub taśmą teflonową, aby zapobiec wyciekom.
4. Odprowadzenie odpływu: Z króćca zaworu bezpieczeństwa, z którego woda będzie upuszczana w razie wzrostu ciśnienia, musisz poprowadzić rurkę lub wąż do kanalizacji. To zapobiegnie zalaniu pomieszczenia.
5. Ciśnienie otwarcia: Upewnij się, że ciśnienie otwarcia zaworu jest niższe niż maksymalne ciśnienie robocze bojlera, zgodnie z zaleceniami producenta. Zazwyczaj jest to 6 barów dla bojlerów domowych.

Jak i gdzie zamontować zawory odcinające dla łatwego serwisowania?

Zawsze zalecam montaż zaworów odcinających zarówno na dopływie zimnej, jak i na odpływie ciepłej wody. Te proste elementy znacząco ułatwią przyszłe prace serwisowe na przykład wymianę grzałki, anody czy samego bojlera. Dzięki nim nie będziesz musiał opróżniać całej instalacji wodnej w domu, a jedynie odciąć dopływ i odpływ wody do bojlera. To oszczędność czasu i nerwów, którą docenisz w przyszłości.

Techniki uszczelniania gwintów: pakuły czy taśma teflonowa co wybrać?

W kwestii uszczelniania gwintów mam swoje preferencje, ale obie metody są skuteczne, jeśli są prawidłowo zastosowane:

• Pakuły konopne z pastą uszczelniającą: To tradycyjna i bardzo skuteczna metoda. Pakuły nawija się na gwint zgodnie z kierunkiem jego dokręcania, a następnie pokrywa specjalną pastą. Zaletą jest to, że połączenie jest bardzo trwałe i pozwala na niewielkie korekty położenia po dokręceniu. Wymaga jednak nieco wprawy.
• Taśma teflonowa: Jest łatwiejsza w użyciu, szczególnie dla początkujących. Należy nawinąć ją równomiernie na gwint (kilkanaście warstw) również w kierunku dokręcania. Jej wadą jest to, że po dokręceniu nie pozwala na cofnięcie połączenia bez ryzyka rozszczelnienia.

Niezależnie od wybranej metody, kluczem jest dokładność. Niewystarczające uszczelnienie to najczęstsza przyczyna wycieków.

Opcjonalnie, ale warto: Dlaczego montaż naczynia wzbiorczego to dobra inwestycja?

Choć naczynie wzbiorcze nie jest elementem obowiązkowym, ja zawsze polecam jego montaż. Przeponowe naczynie wzbiorcze do wody użytkowej pełni bardzo ważną funkcję: kompensuje wzrost objętości wody podczas podgrzewania. Bez niego, nadmiar wody jest regularnie upuszczany przez zawór bezpieczeństwa, co prowadzi do jego częstego otwierania się i szybszego zużycia. Montaż naczynia wzbiorczego chroni zawór bezpieczeństwa, zwiększa żywotność bojlera i zapobiega niepotrzebnemu marnowaniu wody. To inwestycja, która szybko się zwraca.

Schemat podłączenia elektrycznego: bezpieczeństwo przede wszystkim

Podłączenie elektryczne bojlera to etap, który wymaga szczególnej ostrożności i wiedzy. Tutaj bezpieczeństwo jest absolutnym priorytetem. Zawsze upewnij się, że zasilanie jest odłączone, zanim przystąpisz do pracy z przewodami.

Zasada nr 1: Podłączenie do puszki czy gniazdka co mówią przepisy?

Jak już wspominałem, jeśli bojler ma wtyczkę i podłączasz go do gniazdka, możesz to zrobić samodzielnie, pod warunkiem, że gniazdko jest na wydzielonym obwodzie i ma odpowiednie zabezpieczenia. Jednakże, jeśli bojler nie ma wtyczki i ma być podłączony na stałe do instalacji (bezpośrednio do puszki instalacyjnej), te prace powinien wykonać wyłącznie elektryk z uprawnieniami SEP. Jest to wymóg prawny i kluczowy dla bezpieczeństwa. Niewłaściwe podłączenie elektryczne to jedno z największych zagrożeń w domu.

Jak prawidłowo podłączyć przewody L, N i PE (uziemienie)?

Prawidłowe podłączenie przewodów jest krytyczne:

1. Odłącz zasilanie: Przede wszystkim upewnij się, że prąd jest wyłączony w całej instalacji lub przynajmniej w obwodzie, do którego będzie podłączony bojler. Sprawdź to próbnikiem napięcia.
2. Zidentyfikuj przewody: W instalacji 230V masz zazwyczaj trzy przewody:
   • L (faza): Zazwyczaj brązowy lub czarny. To przewód "gorący", pod napięciem.
   • N (neutralny): Zazwyczaj niebieski. To przewód "zerowy", bez napięcia.
   • PE (ochronny/uziemienie): Zazwyczaj żółto-zielony. To przewód bezpieczeństwa, odprowadzający prąd upływowy.
3. Podłącz do kostki/zacisków bojlera: Wewnątrz bojlera znajdziesz kostkę elektryczną lub zaciski oznaczone symbolami L, N, PE. Podłącz przewody zgodnie z oznaczeniami. Przewód ochronny (PE) musi być podłączony bezwzględnie to on chroni Cię przed porażeniem w przypadku awarii izolacji.
4. Dokręć mocno: Upewnij się, że wszystkie połączenia są mocno dokręcone, aby uniknąć luzów, które mogłyby prowadzić do przegrzewania się i iskrzenia.

Rola wyłącznika różnicowoprądowego (RCD) w ochronie Twojego życia

Wyłącznik różnicowoprądowy, powszechnie znany jako RCD lub "różnicówka", to absolutnie niezbędny element każdej instalacji elektrycznej z bojlerem. Jego zadaniem jest szybkie odcięcie zasilania w przypadku wykrycia nawet niewielkiej różnicy prądu między fazą a przewodem neutralnym, co może świadczyć o upływie prądu do ziemi czyli o potencjalnym porażeniu. RCD to Twoja pierwsza linia obrony przed śmiertelnym zagrożeniem. Upewnij się, że obwód bojlera jest nim zabezpieczony.

Sprawdzenie poprawności podłączenia za pomocą próbnika napięcia

Zanim włączysz prąd, przeprowadź szybki test:

1. Upewnij się, że zasilanie jest nadal wyłączone.
2. Sprawdź połączenia: Wizualnie skontroluj, czy wszystkie przewody są prawidłowo podłączone i dokręcone.
3. Włącz zasilanie: Dopiero teraz włącz prąd w obwodzie bojlera.
4. Test próbnikiem: Ostrożnie sprawdź próbnikiem napięcia, czy napięcie jest obecne tylko na przewodzie fazowym (L) i czy nie ma go na obudowie bojlera (co wskazywałoby na problem z uziemieniem lub izolacją).

Pierwsze uruchomienie i odpowietrzanie: finalny test instalacji

Po zakończeniu podłączeń hydraulicznych i elektrycznych nadszedł czas na finalne testy. To moment prawdy, który pokaże, czy wszystko zostało wykonane prawidłowo. Nie spiesz się i postępuj zgodnie z instrukcją.

Jak prawidłowo napełnić bojler wodą, by nie spalić grzałki?

To jeden z najważniejszych kroków i najczęstszych błędów, które prowadzą do uszkodzenia grzałki. Nigdy nie włączaj prądu do pustego bojlera! Oto prawidłowa procedura:

1. Otwórz zawór ciepłej wody: Otwórz dowolny kran z ciepłą wodą w domu (np. w umywalce lub prysznicu). To pozwoli na ucieczkę powietrza z bojlera i instalacji.
2. Otwórz zawór dopływu zimnej wody: Powoli otwórz zawór odcinający na dopływie zimnej wody do bojlera. Usłyszysz, jak woda zaczyna wypełniać zbiornik.
3. Czekaj na wodę z kranu: Poczekaj, aż z otwartego kranu z ciepłą wodą zacznie lecieć ciągły strumień wody, bez pęcherzyków powietrza. To oznacza, że bojler jest całkowicie napełniony.
4. Zamknij kran: Po napełnieniu bojlera zamknij kran z ciepłą wodą.

Procedura odpowietrzania układu klucz do cichej i efektywnej pracy

Po napełnieniu bojlera wodą, w instalacji nadal może znajdować się powietrze. Odpowietrzanie jest ważne dla cichej i efektywnej pracy. Wykonaj następujące kroki:

1. Otwórz krany: Otwórz na chwilę wszystkie krany z ciepłą wodą w domu, aby upewnić się, że całe powietrze zostało usunięte z rur.
2. Sprawdź zawór bezpieczeństwa: Upewnij się, że z odpływu zaworu bezpieczeństwa nie kapie woda (poza sporadycznymi kroplami, które są normalne podczas nagrzewania).

Kontrola szczelności: Jak upewnić się, że nigdzie nie ma wycieków?

Po napełnieniu i odpowietrzeniu, dokładnie obejrzyj wszystkie połączenia hydrauliczne. Sprawdź, czy nie ma żadnych widocznych wycieków, kapiących kropli czy wilgotnych miejsc. Przejrzyj połączenia przy bojlerze, zaworze bezpieczeństwa, zaworach odcinających oraz wszelkie inne złączki. Jeśli zauważysz nawet niewielki wyciek, dokręć połączenie lub popraw uszczelnienie.

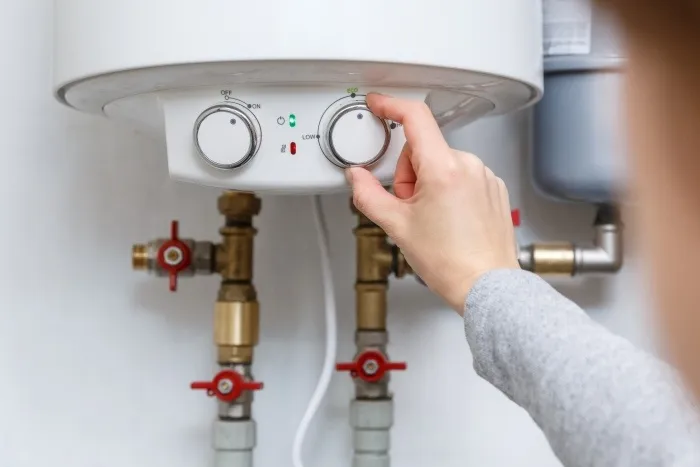

Ustawienie termostatu i pierwsze podgrzewanie wody

Gdy masz pewność, że instalacja jest szczelna i bojler jest pełen wody, możesz włączyć zasilanie elektryczne. Ustaw termostat bojlera na pożądaną temperaturę (zazwyczaj około 55-60°C, aby uniknąć rozwoju bakterii Legionella, ale też nie za wysoko, by oszczędzać energię i uniknąć osadzania się kamienia). Podczas pierwszego cyklu podgrzewania obserwuj bojler i instalację nasłuchuj nietypowych dźwięków, sprawdzaj, czy zawór bezpieczeństwa nie upuszcza nadmiernie dużo wody.

Schematy dla przypadków specjalnych: podłączenie bojlera z wężownicą

Podłączenie standardowego bojlera elektrycznego to jedno, ale istnieją również bardziej złożone konfiguracje, które wymagają dodatkowej uwagi i często bardziej zaawansowanej wiedzy. Jednym z takich przypadków jest bojler z wężownicą.

Podłączenie bojlera z wężownicą: Schemat integracji z instalacją C. O.

Bojler z wężownicą to urządzenie, które oprócz grzałki elektrycznej posiada również wbudowaną wężownicę, przez którą przepływa czynnik grzewczy z zewnętrznego źródła ciepła, np. z kotła centralnego ogrzewania (CO). Oznacza to, że oprócz standardowego podłączenia wody użytkowej (zimna/ciepła) i zasilania elektrycznego, musisz zintegrować wężownicę z instalacją CO. Wymaga to doprowadzenia i odprowadzenia czynnika grzewczego do wężownicy, co często wiąże się z montażem dodatkowych zaworów odcinających na obwodzie wężownicy, a niekiedy także osobnej pompy obiegowej, która będzie wymuszać przepływ ciepłej wody z kotła. To znacznie bardziej skomplikowany schemat, który zdecydowanie zalecam powierzyć doświadczonemu instalatorowi C.O., aby zapewnić efektywność i bezpieczeństwo całego systemu.

Przeczytaj również: Jaka grzałka do bojlera 200l? Wybierz 3kW i oszczędzaj prąd!

Najczęstsze błędy przy podłączaniu bojlera i jak ich uniknąć

W mojej praktyce widziałem wiele błędów popełnianych podczas instalacji bojlerów. Znajomość tych typowych pułapek pomoże Ci ich uniknąć i zapewnić bezproblemowe działanie urządzenia.

Błąd #1: Brak zaworu bezpieczeństwa lub zły montaż

To chyba najpoważniejszy błąd. Brak zaworu bezpieczeństwa lub jego nieprawidłowy montaż (np. w złym kierunku, z zaworem odcinającym między bojlerem a zaworem bezpieczeństwa) może prowadzić do niekontrolowanego wzrostu ciśnienia w zbiorniku. W skrajnych przypadkach może to spowodować rozerwanie bojlera, co jest niezwykle niebezpieczne. Zawsze upewnij się, że zawór jest zamontowany prawidłowo i ma drożny odpływ do kanalizacji.

Błąd #2: Pomylenie przyłączy wody zimnej i ciepłej

Jak już wspomniałem, to częsty błąd. Pomylenie króćców zimnej (zasilanie) i ciepłej (wypływ) wody sprawi, że bojler nie będzie działał efektywnie. Woda będzie się mieszać, a Ty nie uzyskasz oczekiwanej temperatury. Zawsze sprawdzaj oznaczenia kolorystyczne (niebieski dla zimnej, czerwony dla ciepłej) i upewnij się, że podłączasz rury zgodnie z przeznaczeniem.

Błąd #3: Uruchomienie pustego bojlera jak nie spalić grzałki na starcie

To błąd, który natychmiastowo niszczy grzałkę. Grzałka elektryczna musi być całkowicie zanurzona w wodzie, aby prawidłowo oddawać ciepło. Uruchomienie jej "na sucho" spowoduje przegrzanie i spalenie elementu grzejnego w ciągu kilku sekund. Zawsze, ale to zawsze, upewnij się, że bojler jest całkowicie napełniony wodą przed włączeniem zasilania elektrycznego.

Błąd #4: Niewłaściwe zabezpieczenia elektryczne cichy zabójca instalacji

Niewłaściwe zabezpieczenia elektryczne to cichy zabójca. Brak wyłącznika różnicowoprądowego (RCD), zastosowanie zbyt cienkiego przewodu do mocy bojlera, brak uziemienia lub luźne połączenia elektryczne to prosta droga do przegrzewania się instalacji, zwarć, porażenia prądem, a nawet pożaru. Zawsze przestrzegaj norm elektrycznych, stosuj odpowiednie przekroje kabli i upewnij się, że instalacja jest zabezpieczona RCD. Jeśli nie masz pewności, zleć podłączenie elektrykowi z uprawnieniami.
