Montaż zaworu zwrotnego do bojlera: Instrukcja krok po kroku

Jeśli szukasz praktycznej, krok po kroku instrukcji, jak samodzielnie, poprawnie i bezpiecznie zamontować zawór zwrotny do bojlera, to dobrze trafiłeś. W tym artykule, jako Błażej Zieliński, przeprowadzę Cię przez cały proces, wyjaśniając nie tylko "jak", ale i "dlaczego" każdy krok jest tak ważny dla bezpieczeństwa i efektywności Twojej instalacji.

Dlaczego zawór zwrotny przy bojlerze jest niezbędny?

Zawór zwrotny w instalacji bojlera pełni niezwykle ważną funkcję, choć często niedocenianą. Jego podstawowym zadaniem jest zapobieganie cofaniu się podgrzanej wody użytkowej z bojlera z powrotem do instalacji zimnej wody. Wyobraź sobie sytuację, w której ciśnienie w sieci wodociągowej nagle spada bez zaworu zwrotnego gorąca woda z Twojego bojlera mogłaby po prostu "uciec" do rur zimnej wody, co nie tylko obniżyłoby temperaturę w zbiorniku, ale także mogłoby wpłynąć na inne punkty poboru wody w domu.

Zawór zwrotny i zawór bezpieczeństwa to duet, który musi ze sobą współpracować. Zawór zwrotny, jak sama nazwa wskazuje, pozwala wodzie płynąć tylko w jednym kierunku do bojlera. Jego wewnętrzny mechanizm, często sprężynowy grzybek, zamyka przepływ, gdy ciśnienie po stronie bojlera jest wyższe niż w instalacji zimnej wody, lub gdy ciśnienie w sieci spada.

Z kolei zawór bezpieczeństwa jest odpowiedzialny za ochronę samego zbiornika przed nadmiernym wzrostem ciśnienia, które naturalnie pojawia się podczas podgrzewania wody. Gdy ciśnienie w bojlerze osiągnie niebezpieczny poziom, zawór bezpieczeństwa otwiera się, upuszczając niewielką ilość wody. Zawór zwrotny gwarantuje, że ciśnienie potrzebne do zadziałania zaworu bezpieczeństwa nie rozproszy się w instalacji zimnej wody, lecz zostanie skierowane wyłącznie na ochronę zbiornika. To kluczowe dla bezpieczeństwa i prawidłowej pracy całego systemu.

Przygotowanie do montażu: Co musisz wiedzieć i mieć?

Wybór odpowiedniego zaworu zwrotnego

• Rodzaje zaworów: Na rynku znajdziesz różne typy, takie jak grzybkowe, kulowe czy klapowe. W instalacjach ciepłej wody użytkowej zdecydowanie rekomenduję zawory grzybkowe ze sprężyną. Są one niezawodne, dobrze sprawdzają się w różnych pozycjach montażowych i zapewniają skuteczne uszczelnienie.
• Materiał wykonania: Postaw na mosiądz. Jest to materiał odporny na korozję, wysokie temperatury i ciśnienie, co gwarantuje długą żywotność i bezpieczeństwo instalacji.
• Parametry techniczne: Upewnij się, że średnica przyłącza zaworu (najczęściej 1/2" lub 3/4") jest zgodna z Twoją instalacją. Sprawdź także dopuszczalne ciśnienie i temperaturę pracy muszą one odpowiadać warunkom panującym w Twoim systemie.

Niezbędne narzędzia i materiały

Zanim zabierzesz się do pracy, przygotuj sobie wszystko, co będzie Ci potrzebne. Dobrze zorganizowane stanowisko to podstawa sprawnego montażu:

• Klucze: Klucz nastawny (tzw. "francuz") oraz klucz żabka będą niezbędne do dokręcania połączeń gwintowanych.
• Materiały uszczelniające: Przygotuj pakuły lniane oraz specjalną pastę uszczelniającą do gwintów. Alternatywnie możesz użyć taśmy teflonowej, ale w przypadku instalacji wodnych pakuły często dają pewniejsze uszczelnienie.
• Wiadro lub miska: Przyda się do zebrania wody, którą spuścisz z bojlera.
• Szmatka: Do wytarcia ewentualnych wycieków i utrzymania czystości.
• Latarka: Jeśli miejsce montażu jest słabo oświetlone, latarka czołowa będzie nieoceniona.

Gdzie zamontować zawór zwrotny klucz do poprawnej instalacji?

Pamiętaj o złotej zasadzie montażu zaworu zwrotnego: zawsze instaluje się go na doprowadzeniu zimnej wody do bojlera. To jedyne prawidłowe miejsce! Montaż w innym punkcie instalacji, na przykład na rurze z ciepłą wodą, całkowicie mija się z celem i może prowadzić do poważnych problemów z działaniem systemu, a nawet zagrożenia bezpieczeństwa. Zawór zwrotny musi znajdować się tam, gdzie woda zimna wpływa do zbiornika, zanim zostanie podgrzana.

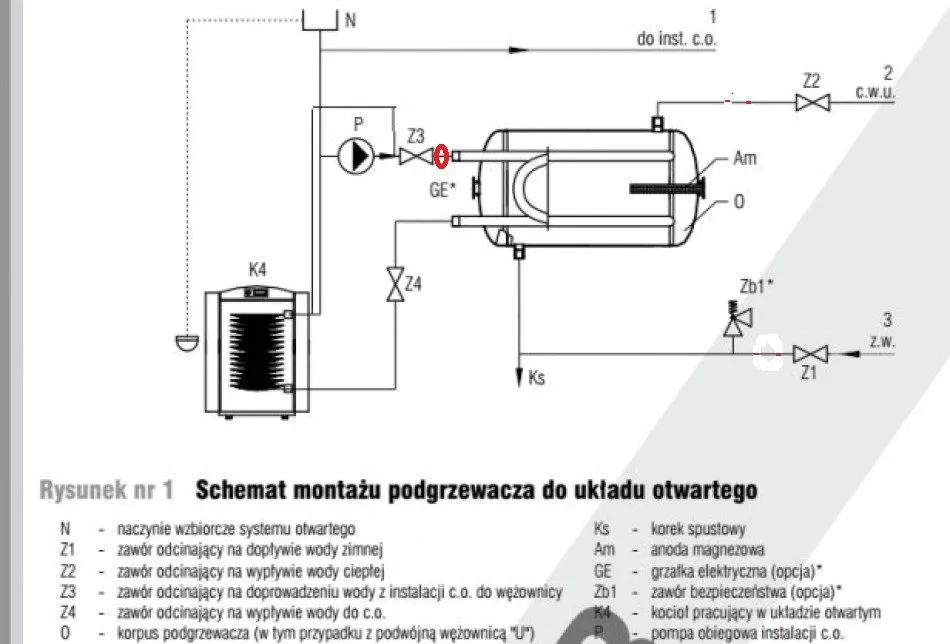

Zawór zwrotny niemal zawsze pracuje w zintegrowanym zespole z zaworem bezpieczeństwa. Ten kluczowy zestaw montuje się między zaworem odcinającym dopływ zimnej wody a samym bojlerem, bezpośrednio na rurze zimnej wody. Dzięki temu, gdy woda jest podgrzewana, a ciśnienie w zbiorniku rośnie, zawór zwrotny blokuje jej cofanie się do sieci wodociągowej, kierując całe ciśnienie na zawór bezpieczeństwa. To pozwala zaworowi bezpieczeństwa zadziałać prawidłowo, upuszczając nadmiar wody i chroniąc bojler przed uszkodzeniem. Bez tej współpracy cały system nie będzie działał efektywnie i bezpiecznie.

Montaż zaworu zwrotnego krok po kroku łatwa instrukcja

Przygotowanie instalacji

Zanim zaczniesz, upewnij się, że wszystko jest bezpieczne. To absolutna podstawa:

1. Odłącz zasilanie elektryczne bojlera: Znajdź bezpiecznik lub wyłącznik różnicowoprądowy odpowiedzialny za bojler i wyłącz go. To kluczowe dla Twojego bezpieczeństwa.
2. Zamknij główny zawór doprowadzający wodę: Musisz odciąć dopływ wody do całego domu lub przynajmniej do bojlera, jeśli masz osobny zawór.
3. Spuść wodę z bojlera: Otwórz najbliższy kran z ciepłą wodą, aby spuścić wodę z instalacji. Jeśli bojler ma zawór spustowy, użyj go, kierując wodę do wiadra lub do kanalizacji. Upewnij się, że ciśnienie w bojlerze spadło do zera.

Uszczelnianie gwintów

Szczelność połączeń to podstawa. Niewłaściwe uszczelnienie to jedna z najczęstszych przyczyn problemów. Ja osobiście preferuję pakuły lniane z pastą uszczelniającą. Nawijaj pakuły zgodnie z kierunkiem dokręcania gwintu (czyli zazwyczaj zgodnie z ruchem wskazówek zegara), zaczynając od końca gwintu. Nie żałuj materiału, ale też nie przesadzaj zbyt gruba warstwa może utrudnić dokręcenie. Następnie rozprowadź na pakułach cienką warstwę pasty uszczelniającej. Jeśli używasz taśmy teflonowej, nawijaj ją również zgodnie z kierunkiem dokręcania, około 10-15 warstw, starannie dociskając.

Montaż zaworu z uwzględnieniem kierunku przepływu

To jest moment, w którym nie możesz się pomylić. Na korpusie każdego zaworu zwrotnego znajduje się wyraźna strzałka wskazująca kierunek przepływu wody. Musisz zamontować zawór w taki sposób, aby strzałka wskazywała w kierunku bojlera, czyli od rury zimnej wody do wejścia bojlera. Montaż w odwrotnym kierunku sprawi, że zawór będzie blokował dopływ wody do bojlera, uniemożliwiając jego napełnienie i prawidłowe działanie. Zawsze dwukrotnie sprawdź kierunek przed dokręceniem!

Podłączenie do instalacji

Teraz, gdy zawór jest prawidłowo uszczelniony i zorientowany, możesz go podłączyć. Najpierw dokręć zawór do rury doprowadzającej zimną wodę, a następnie do wejścia bojlera. Użyj kluczy (nastawnego lub żabki), aby dokręcić połączenia mocno, ale z wyczuciem. Nie używaj nadmiernej siły, aby nie uszkodzić gwintów ani samego zaworu. Pamiętaj, że pakuły i pasta uszczelniająca potrzebują odpowiedniego nacisku, aby stworzyć trwałe i szczelne połączenie.

Uruchomienie instalacji i test szczelności po montażu

Napełnianie i odpowietrzanie

Po zakończeniu montażu czas na napełnienie instalacji wodą i sprawdzenie jej działania:

1. Powoli otwórz dopływ wody: Otwórz główny zawór doprowadzający wodę do instalacji. Rób to powoli, aby uniknąć nagłego uderzenia ciśnienia.
2. Napełnij bojler: Woda zacznie napełniać bojler. W tym czasie otwórz jeden lub dwa krany z ciepłą wodą w domu. Pozwoli to na odpowietrzenie układu zobaczysz, jak z kranu najpierw leci powietrze, a potem stabilny strumień wody. Poczekaj, aż woda zacznie płynąć bez pęcherzyków powietrza.
3. Zamknij krany: Gdy bojler jest pełny i odpowietrzony, zamknij krany z ciepłą wodą.

Kontrola szczelności

To kluczowy moment. Dokładnie sprawdź wszystkie nowo wykonane połączenia pod kątem wycieków. Przyjrzyj się każdemu gwintowi, poszukując nawet najmniejszych kropelek wody. Możesz użyć suchej szmatki lub kawałka papieru toaletowego, aby upewnić się, że powierzchnia jest sucha, a następnie obserwować. Jeśli zauważysz wyciek, spróbuj delikatnie dokręcić połączenie. Jeśli to nie pomoże, konieczne będzie ponowne rozmontowanie, usunięcie starego uszczelnienia i zastosowanie nowego. Dopiero gdy masz absolutną pewność, że wszystkie połączenia są szczelne, możesz podłączyć zasilanie elektryczne do bojlera i rozpocząć podgrzewanie wody.

Najczęstsze błędy przy montażu zaworu zwrotnego jak ich uniknąć?

Błędy w umiejscowieniu i kierunku montażu

Jak już wspomniałem, jednym z najpoważniejszych błędów jest montaż zaworu zwrotnego w złym miejscu, na przykład na rurze ciepłej wody. Taka instalacja jest całkowicie bezcelowa i nie spełnia swojej funkcji. Równie krytyczny jest montaż zaworu w odwrotnym kierunku, czyli niezgodnie ze strzałką przepływu. Skutkiem będzie brak możliwości napełnienia bojlera lub jego nieprawidłowe działanie. Zawsze upewnij się, że zawór jest na doprowadzeniu zimnej wody i strzałka wskazuje w kierunku bojlera.

Niewłaściwe uszczelnienie połączeń

Nieszczelności to zmora wielu instalacji DIY. Często wynikają z pośpiechu lub braku doświadczenia w uszczelnianiu gwintów. Zbyt mała ilość pakuł lub taśmy teflonowej, a także ich nieprawidłowe nawinięcie, prowadzi do przecieków. Z drugiej strony, zbyt duża ilość materiału uszczelniającego może utrudnić dokręcenie i również nie zapewni optymalnej szczelności. Poświęć temu etapowi odpowiednią uwagę, a unikniesz frustracji i konieczności poprawek.

Przeczytaj również: Spuszczanie wody z bojlera: Bezpiecznie zrób to sam i oszczędź!

Instalowanie dodatkowego zaworu odcinającego

To jest błąd, który może mieć katastrofalne konsekwencje dla bezpieczeństwa. Nigdy, pod żadnym pozorem, nie instaluj dodatkowego zaworu odcinającego (np. kulowego) między zespołem bezpieczeństwa (czyli zaworem zwrotnym i zaworem bezpieczeństwa) a bojlerem. Taki zawór, jeśli zostanie zamknięty, uniemożliwi prawidłowe zadziałanie zaworu bezpieczeństwa w przypadku nadmiernego wzrostu ciśnienia w bojlerze. Może to doprowadzić do poważnego uszkodzenia zbiornika, a nawet jego rozerwania, co stanowi ogromne zagrożenie. Zespół bezpieczeństwa musi mieć zawsze swobodną drogę do bojlera.
