Gdy w domu, pensjonacie albo budynku usługowym najdalszy punkt poboru długo czeka na ciepłą wodę, pojedyncza pętla cyrkulacyjna może przestać być dobrym rozwiązaniem. Układ z dwoma obiegami skraca drogę przepływu, ale wymaga poprawnego rozdzielenia przewodów, obliczenia strat ciepła i przede wszystkim równoważenia przepływu. Poniżej pokazuję, jak taki system zaprojektować, kiedy ma sens i jak uniknąć problemów z wychładzaniem jednej z pętli.
Dwa obiegi działają dobrze tylko wtedy, gdy są policzone i wyregulowane
- Dwie pętle mogą mieć wspólną pompę albo osobne pompy, zależnie od układu budynku.
- Przepływ cyrkulacyjny dobiera się na podstawie strat ciepła przewodów, a nie wyłącznie długości rur.
- Każda gałąź powrotna powinna mieć zawór równoważący i możliwość pomiaru temperatury.
- W instalacjach rozległych najczęściej sprawdza się równoważenie termostatyczne, ponieważ krótsza pętla nie zabiera przepływu dłuższej.
- Temperatura c.w.u. w punktach poboru powinna mieścić się w zakresie 55-60°C, z uwzględnieniem ochrony przed poparzeniem.
Co oznaczają dwa obiegi cyrkulacji c.w.u.
W typowej instalacji ciepła woda płynie przewodem zasilającym od zasobnika do punktów poboru, a przewodem cyrkulacyjnym wraca do źródła. Pompa wymusza ten ruch, dzięki czemu woda nie stoi długo w wychłodzonych rurach. Użytkownik szybciej otrzymuje ciepłą wodę, a ilość wody spuszczanej do odpływu jest mniejsza.

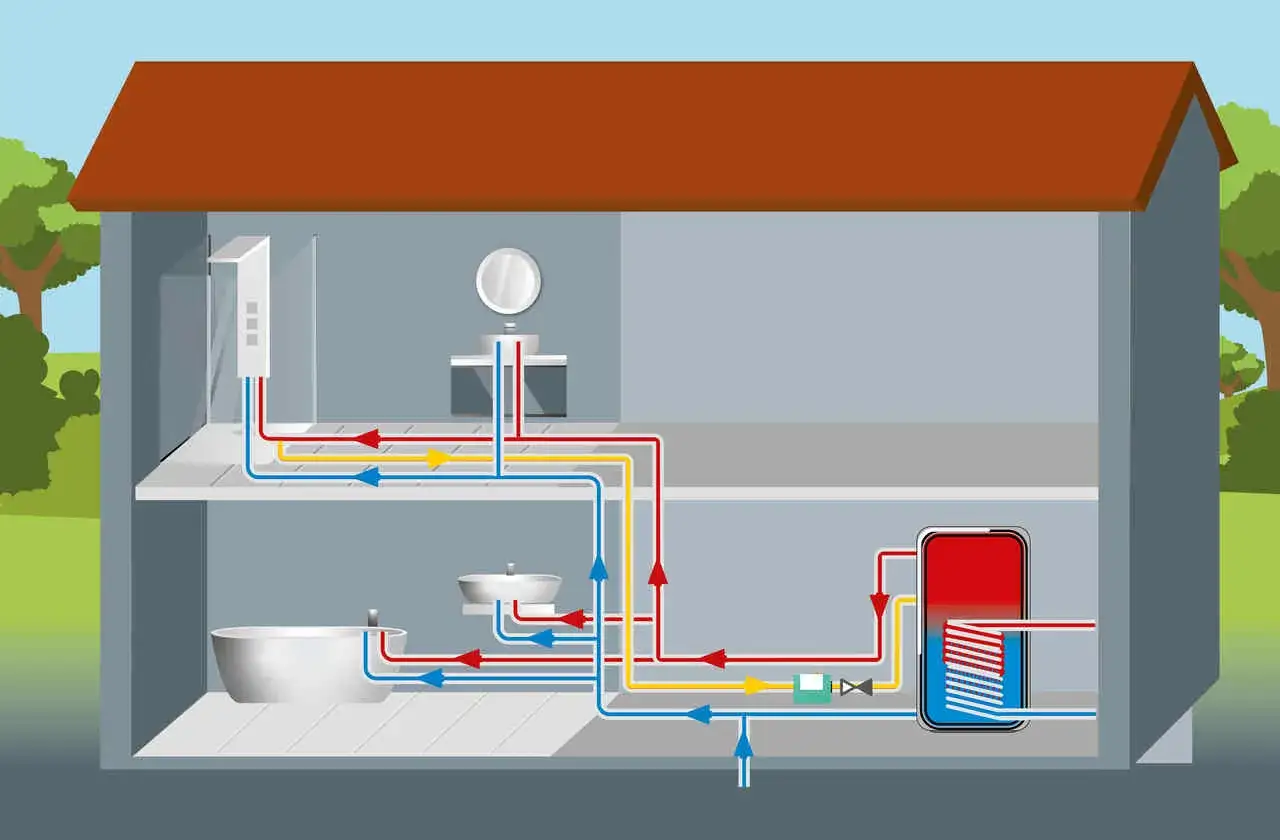

Przy dwóch obiegach główny przewód zasilający rozdziela się na dwie strefy, na przykład na skrzydło wschodnie i zachodnie budynku albo na parter i piętro. Każda strefa ma własny powrót cyrkulacyjny. Dwa przewody powrotne nie oznaczają automatycznie dwóch niezależnych instalacji. Mogą wracać do wspólnego kolektora i być obsługiwane przez jedną pompę.
| Wariant | Jak działa | Kiedy ma sens |
|---|---|---|
| Wspólna pompa i dwa powroty | Dwie pętle łączą się przed pompą lub na kolektorze powrotnym. | Najczęstszy układ w domu, pensjonacie i małym obiekcie. |
| Dwie pompy | Każda pętla ma oddzielne sterowanie i regulację. | Przy różnych harmonogramach pracy, dużych odległościach lub niezależnych strefach. |
| Dwa zasobniki lub źródła | Obiegi są rozdzielone także po stronie przygotowania wody. | W większych obiektach, gdy wymagane jest niezależne zasilanie stref. |
W praktyce najczęściej wybieram pierwszy wariant, jeśli obie gałęzie mają podobne temperatury i pracują w tym samym czasie. Dwie pompy zwiększają koszt, liczbę elementów i wymagania dotyczące automatyki, więc nie powinny być traktowane jako prosty sposób na naprawienie źle policzonego układu.
Kiedy rozdzielenie instalacji na dwie pętle jest uzasadnione
Podział na dwa obiegi zaczyna być sensowny wtedy, gdy jedna pętla byłaby długa, trudna do zrównoważenia albo prowadziłaby przez strefy o zupełnie innym sposobie użytkowania. Dobrym przykładem jest budynek z kotłownią przy jednej ścianie i dwoma odległymi skrzydłami sanitarnymi. Jedna pętla prowadzona dookoła obiektu zwiększa długość rur, straty ciepła i czas regulacji.
Drugi obieg może być przydatny także w obiekcie, w którym część pomieszczeń działa przez całą dobę, a część tylko w określonych godzinach. Wtedy osobne sterowanie pozwala ograniczyć pracę pompy w nieużywanej strefie. Nie należy jednak dzielić instalacji wyłącznie dlatego, że na schemacie wygląda to bardziej profesjonalnie.
- W domu o zwartej bryle i krótkich odcinkach rur często wystarcza jeden dobrze zaprojektowany obieg.
- Jeśli zasobnik znajduje się 4-5 metrów od najdalszego punktu, cyrkulacja może nie dać dużej korzyści, szczególnie przy małych średnicach i dobrej izolacji.
- W długim budynku dwa obiegi ograniczają długość pojedynczej pętli i ułatwiają utrzymanie podobnej temperatury w obu strefach.
- W budynkach wielorodzinnych oraz większych obiektach instalację trzeba analizować także pod kątem wymagań dotyczących stałego obiegu i higieny wody.
Polskie Warunki techniczne przewidują temperaturę ciepłej wody w punktach poboru na poziomie nie niższym niż 55°C i nie wyższym niż 60°C. W budynkach innych niż jednorodzinne stały obieg obejmuje również odcinki o objętości przewodu przekraczającej 3 dm³. To ważne, bo sam komfort użytkowania nie jest jedynym powodem projektowania cyrkulacji.
Jak zaprojektować dwa obiegi od strony hydraulicznej
Projekt zaczynam od narysowania rzeczywistej trasy przewodów, a nie od wyboru pompy. Trzeba zaznaczyć zasobnik, kolektor, wszystkie piony, punkty poboru oraz długość przewodów zasilających i powrotnych. Dopiero wtedy widać, czy obie pętle są podobne, czy jedna z nich będzie zdecydowanie krótsza.
Obliczenie przepływu
Przepływ w cyrkulacji wynika ze strat ciepła na rurach. W uproszczeniu można posłużyć się wzorem q = Φ / 1163 × ΔT, gdzie q oznacza przepływ w m³/h, Φ jest stratą ciepła w watach, a ΔT to dopuszczalny spadek temperatury w kelwinach. W pełnym projekcie uwzględnia się także opory miejscowe, armaturę i warunki pracy źródła.
Przykładowo, jeśli pierwsza pętla traci 180 W, a druga 120 W, łączna strata wynosi 300 W. Przy założonym spadku temperatury 5 K całkowity przepływ wyniesie około 0,052 m³/h, czyli 52 l/h. W przybliżeniu pierwsza gałąź potrzebuje wtedy 31 l/h, a druga 21 l/h. To niewielkie wartości, dlatego przewymiarowana pompa może powodować hałas, niepotrzebne zużycie prądu i problemy z regulacją.
Elementy, których nie powinno zabraknąć
| Element | Znaczenie w układzie |
|---|---|
| Pompa cyrkulacyjna | Wymusza przepływ i musi być przeznaczona do instalacji wody użytkowej. |
| Zawory odcinające | Umożliwiają serwis pompy, zaworów i poszczególnych pętli. |
| Zawory zwrotne | Chronią przed przepływem wstecznym, szczególnie przy osobnych pompach lub wspólnym kolektorze. |
| Zawory równoważące | Ograniczają przepływ w krótszej gałęzi i pozwalają ustawić wymagane wartości. |
| Termometry lub czujniki | Pokazują, czy każda pętla utrzymuje odpowiednią temperaturę powrotu. |
| Izolacja cieplna | Ogranicza straty energii na przewodach zasilających i cyrkulacyjnych. |
Średnice przewodów dobiera się z obliczeń przepływu, prędkości wody i dostępnych systemów rurowych. Zasada „dam większą rurę, będzie lepiej” często działa odwrotnie, bo większa objętość wody oznacza dłuższe nagrzewanie i większe straty postojowe.
Równoważenie dwóch pętli decyduje o efekcie
Dwie gałęzie połączone równolegle nie rozdzielają przepływu po równo. Woda wybiera drogę o mniejszym oporze, więc krótka pętla może przejąć większość przepływu, a długa nadal będzie zimna. To najczęstszy powód, dla którego użytkownik mówi, że „pompa pracuje, ale na końcu instalacji nie ma ciepłej wody”.
Na każdym powrocie montuje się element regulacyjny. W prostym domu mogą to być ręczne zawory równoważące, ale trzeba je ustawić podczas uruchomienia i sprawdzić po nagrzaniu całej instalacji. W bardziej rozbudowanych układach lepiej sprawdzają się termostatyczne zawory równoważące, które reagują na temperaturę powrotu i ograniczają przepływ w gałęzi już dogrzanej.
Przeczytaj również: Temperatura podłogówki przy kotle gazowym - Od ilu stopni zacząć?
Jak wygląda uruchomienie
- Otwiera się wszystkie zawory i odpowietrza instalację.
- Uruchamia się pompę przy docelowej temperaturze c.w.u.
- Mierzy się temperaturę na powrocie każdej pętli, najlepiej po ustabilizowaniu pracy.
- Przykręca się krótszą lub cieplejszą gałąź, aby wymusić przepływ przez dalszą.
- Sprawdza się temperaturę w najdalszych punktach i zapisuje nastawy.
Nie regulowałbym tego „na wyczucie” przez dotykanie rur dłonią. Taki test pokazuje tylko dużą różnicę, ale nie pozwala ocenić, czy obie gałęzie pracują w bezpiecznym zakresie. Pomiar temperatury i różnicy ciśnienia daje znacznie pewniejszy rezultat.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Jedna pętla jest gorąca, druga chłodna | Brak równoważenia albo zbyt duża różnica oporów. | Nastawy zaworów i przepływ na obu powrotach. |
| Pompa głośno pracuje | Za duży przepływ, powietrze lub niewłaściwa nastawa. | Odpowietrzenie, bieg pompy i opory instalacji. |
| Temperatura szybko spada | Słaba izolacja albo zbyt długa pętla. | Izolację, długość przewodów i pracę zaworów. |
Pompa, sterowanie i bezpieczeństwo cieplne
Pompa powinna pokonać opory najdłuższej pętli przy obliczonym przepływie całkowitym. Nie dobiera się jej na zasadzie „im mocniejsza, tym lepsza”, ponieważ pompa o zbyt dużej wydajności nie naprawi złej geometrii instalacji. Może za to zwiększyć hałas i utrudnić ustawienie przepływów.
W małym domu ciągła praca pompy często nie jest potrzebna. Sterowanie czasowe, termostatyczne albo uruchamianie po sygnale z punktu poboru może ograniczyć straty, ale tylko wtedy, gdy instalacja nadal utrzymuje właściwą temperaturę. W pensjonacie, hotelu czy budynku wielorodzinnym oszczędność energii nie może polegać na wielogodzinnym wychładzaniu przewodów.
Przewody c.w.u. i cyrkulacji trzeba izolować na całej trasie, także w szachtach, kotłowni i przestrzeniach technicznych. Szczególnie ważne są połączenia, zawory i miejsca przejścia przez przegrody. Niezaizolowany powrót potrafi zniwelować korzyść z dobrze dobranej pompy.
Temperatura 55-60°C ogranicza ryzyko rozwoju bakterii, ale nie eliminuje potrzeby prawidłowej eksploatacji. W większych instalacjach projektuje się okresową dezynfekcję termiczną zgodnie z dokumentacją urządzeń i procedurą zarządcy. Przy temperaturach mogących powodować poparzenie stosuje się zawór mieszający, który obniża temperaturę wody doprowadzanej do użytkowników.
Błędy, które psują działanie dwóch obiegów
- Połączenie dwóch powrotów trójnikiem bez regulacji. Przepływ zwykle wybiera krótszą trasę.
- Dobór pompy tylko na podstawie liczby punktów poboru. Cyrkulacja jest liczona głównie ze strat ciepła i oporów.
- Brak zaworów zwrotnych przy dwóch pompach. Może dojść do niekontrolowanego przepływu między gałęziami.
- Włączanie cyrkulacji przez przewody zimnej wody lub źle dobrany mieszacz. To ryzyko pogorszenia komfortu i błędnej pracy instalacji.
- Brak izolacji przewodów. Pompa pracuje, ale energia ucieka do otoczenia zamiast podtrzymywać temperaturę wody.
- Pomijanie regulacji po montażu. Nawet dobry projekt wymaga sprawdzenia na gotowej instalacji.
- Dodawanie drugiej pętli do starego układu bez analizy. Istniejące średnice, osady i nietypowe przewężenia mogą zmienić rzeczywiste opory przepływu.
Najbardziej zdradliwy jest ostatni błąd. Na papierze dwa obiegi mogą wyglądać identycznie, lecz w gotowym budynku jeden przewód może mieć więcej kolan, zaworów i przewężeń. Dlatego po uruchomieniu trzeba sprawdzić nie tylko pompę, lecz także temperaturę powrotu każdej pętli.
Dobry układ zaczyna się od strat, nie od liczby pomp
Jeżeli dwie strefy są długie lub oddalone od kotłowni, rozdzielenie cyrkulacji c.w.u. zwykle poprawia komfort i ułatwia regulację. Wspólna pompa wystarczy w wielu instalacjach, pod warunkiem że oba powroty mają odpowiednie zawory i zostały wyregulowane. Osobne pompy warto rozważyć dopiero wtedy, gdy pętle pracują niezależnie albo mają wyraźnie różne wymagania.
Przed wykonaniem instalacji poproś projektanta lub instalatora o schemat z długościami przewodów, obliczonymi przepływami, stratą ciśnienia, nastawami zaworów i sposobem dezynfekcji. Taki dokument kosztuje mniej niż późniejsze przeróbki, a w przypadku dwóch obiegów właśnie detale hydrauliczne decydują o tym, czy system będzie oszczędny i wygodny.
