Gdy zawór regulacyjny reaguje zbyt gwałtownie, temperatura w pomieszczeniach faluje albo przepływ zmienia się mimo niewielkiej korekty siłownika, przyczyną często jest źle dobrany autorytet zaworu. Ten parametr pokazuje, jak dużą część całkowitego spadku ciśnienia w obiegu przejmuje zawór. Wyjaśniam, jak go obliczyć, jakie wartości przyjmować w instalacjach wodnych i jak przełożyć wynik na dobór współczynnika Kv.
Dobry dobór zaworu zależy od jego wpływu na cały obieg
- Autorytet określa udział spadku ciśnienia na zaworze w całkowitym spadku ciśnienia obiegu.
- Wzór uwzględnia stratę ciśnienia na całkowicie otwartym zaworze przy przepływie obliczeniowym.
- Zakres 0,3-0,5 zwykle zapewnia rozsądny kompromis między jakością regulacji a zużyciem energii przez pompę.
- Zbyt niska wartość osłabia wpływ zaworu i może powodować niestabilną regulację.
- Współczynnik Kv pozwala przełożyć wymagany spadek ciśnienia na konkretny model armatury.
Co naprawdę mierzy ten parametr

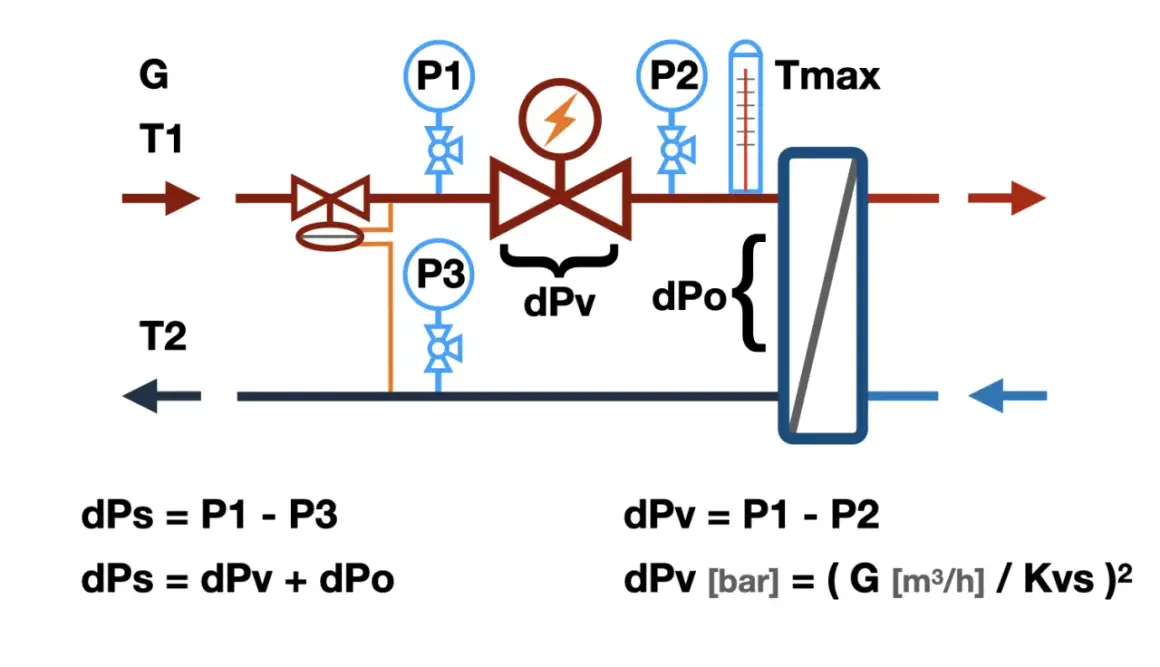

Autorytet jest stosunkiem spadku ciśnienia na zaworze regulacyjnym do sumy strat ciśnienia na zaworze i pozostałych elementach obsługiwanego obiegu. Liczy się go przy przepływie obliczeniowym i przy zaworze całkowicie otwartym, ponieważ właśnie wtedy można porównać jego opór z oporem instalacji.
W obiegu grzewczym do pozostałych strat zalicza się między innymi rury, kolana, filtry, wymiennik, grzejnik, rozdzielacz oraz armaturę równoważącą. W praktyce parametr odpowiada na proste pytanie: czy zawór ma wystarczająco duży wpływ na przepływ, aby sygnał z termostatu lub automatyki rzeczywiście przekładał się na zmianę mocy grzewczej?
Nie należy mylić go ze współczynnikiem Kv lub Kvs. Kv opisuje zdolność zaworu do przepuszczania wody przy określonym spadku ciśnienia, natomiast autorytet pokazuje, jak ten zawór zachowuje się w konkretnym układzie rur i odbiorników. Ten sam model może mieć dobrą charakterystykę w jednym obiegu i zupełnie przeciętną w innym.
Jak obliczyć wartość i prawidłowo odczytać wynik
Podstawowy wzór wygląda następująco:
av = Δpv100 / (Δpv100 + Δpobiegu)
Symbol Δpv100 oznacza spadek ciśnienia na całkowicie otwartym zaworze przy przepływie projektowym. Z kolei Δpobiegu to strata ciśnienia we wszystkich pozostałych elementach obiegu. Wynik można podać jako liczbę od 0 do 1 albo jako procent.
Przykład jest prosty. Jeżeli zawór powoduje stratę 20 kPa, a reszta obiegu 30 kPa, otrzymujemy 20 / 50 = 0,4, czyli 40%. Zawór przejmuje wtedy 40% całkowitego spadku ciśnienia i powinien zapewniać dość dobry wpływ na regulację.
| Wartość av | Ocena praktyczna | Co zwykle dzieje się w instalacji |
|---|---|---|
| poniżej 0,2 | niska | Zawór ma mały wpływ na przepływ, a regulacja może być nerwowa lub niedokładna. |
| 0,2-0,3 | graniczna | Układ może działać, ale wymaga poprawnego zrównoważenia i stabilnego ciśnienia dyspozycyjnego. |
| 0,3-0,5 | praktyczna | Najczęściej jest to rozsądny kompromis dla wodnych obiegów grzewczych. |
| około 0,5-0,7 | wysoka | Regulacja jest wyraźna, lecz rośnie strata ciśnienia i wymagania wobec pompy. |
| powyżej 0,7 | zwykle nieekonomiczna | Zawór może być zbyt mocno dławiony, co zwiększa hałas i zużycie energii. |
Zakresy nie są sztywnym prawem dla każdego układu. Dla zaworu o charakterystyce liniowej często dąży się do wartości bliskiej 0,5, a dla charakterystyki stałoprocentowej dopuszcza się często niższy wynik, mniej więcej 0,2-0,5. Ostateczna wartość zależy od rodzaju zaworu, automatyki, zmienności przepływu i tego, jak krytyczna jest regulacja.
Jeżeli znamy stratę ciśnienia w pozostałej części obiegu, wymagany spadek na zaworze można wyznaczyć z przekształconego wzoru:
Δpv100 = av / (1 - av) × Δpobiegu
Dla obiegu o stracie 30 kPa i celu 0,4 potrzebujemy około 20 kPa na zaworze. Dopiero tę wartość wykorzystuje się przy obliczaniu Kv. Pominięcie tego kroku i wybór zaworu wyłącznie po średnicy rury jest jednym z najczęstszych błędów projektowych.
Jak dobrać zawór do instalacji wodnej
Najpierw ustal przepływ obliczeniowy
W instalacji ogrzewania wodnego przepływ wynika z mocy odbiornika i różnicy temperatur między zasilaniem a powrotem. Przy wodzie można skorzystać z zależności:
Q = P / (1,163 × ΔT)
Jeżeli odbiornik ma moc 10 kW, a projektowa różnica temperatur wynosi 10°C, przepływ wynosi około 0,86 m³/h. W instalacji ciepłej lub zimnej wody użytkowej przepływ ustala się na podstawie przewidywanego poboru, a nie mocy cieplnej.
Potem wyznacz wymagany spadek ciśnienia
Po obliczeniu przepływu trzeba znać stratę ciśnienia w obiegu bez zaworu regulacyjnego. Dane te powinny pochodzić z obliczeń hydraulicznych albo z wiarygodnego pomiaru, a nie z samej długości rur. Średnica przewodu nie mówi jeszcze, jaki opór stawia cały obieg.
Następnie ustalamy docelową wartość av i obliczamy spadek ciśnienia na zaworze. Dla klasycznego zaworu dwudrogowego w obiegu grzejnika, nagrzewnicy lub ogrzewania podłogowego zakres około 0,3-0,5 często daje dobry punkt wyjścia.
Na końcu oblicz Kv
Dla wody wzór w jednostkach używanych w katalogach wygląda tak:
Kv = Q / √Δp
Przepływ Q podaje się w m³/h, a Δp w barach. Przykładowo przepływ 0,86 m³/h i wymagany spadek 0,2 bar dają Kv równy około 1,92 m³/h. Z katalogu wybiera się zawór o odpowiednim Kvs, sprawdzając jednocześnie zakres regulacji, charakterystykę oraz możliwość współpracy z siłownikiem.
Nie wybieram zaworu tylko dlatego, że ma taki sam DN jak rura. Zawór przewymiarowany ma duży Kvs, przez co przy przepływie roboczym powoduje bardzo mały spadek ciśnienia. W efekcie jego autorytet spada, a siłownik pracuje w mało użytecznym fragmencie skoku.
Przeczytaj również: Inhibitor do CO - Czy naprawdę chroni instalację?
Zwróć uwagę na rodzaj armatury
- Zawór dwudrogowy reguluje przepływ przez odbiornik i zwykle analizuje się go razem z całym obiegiem tego odbiornika.

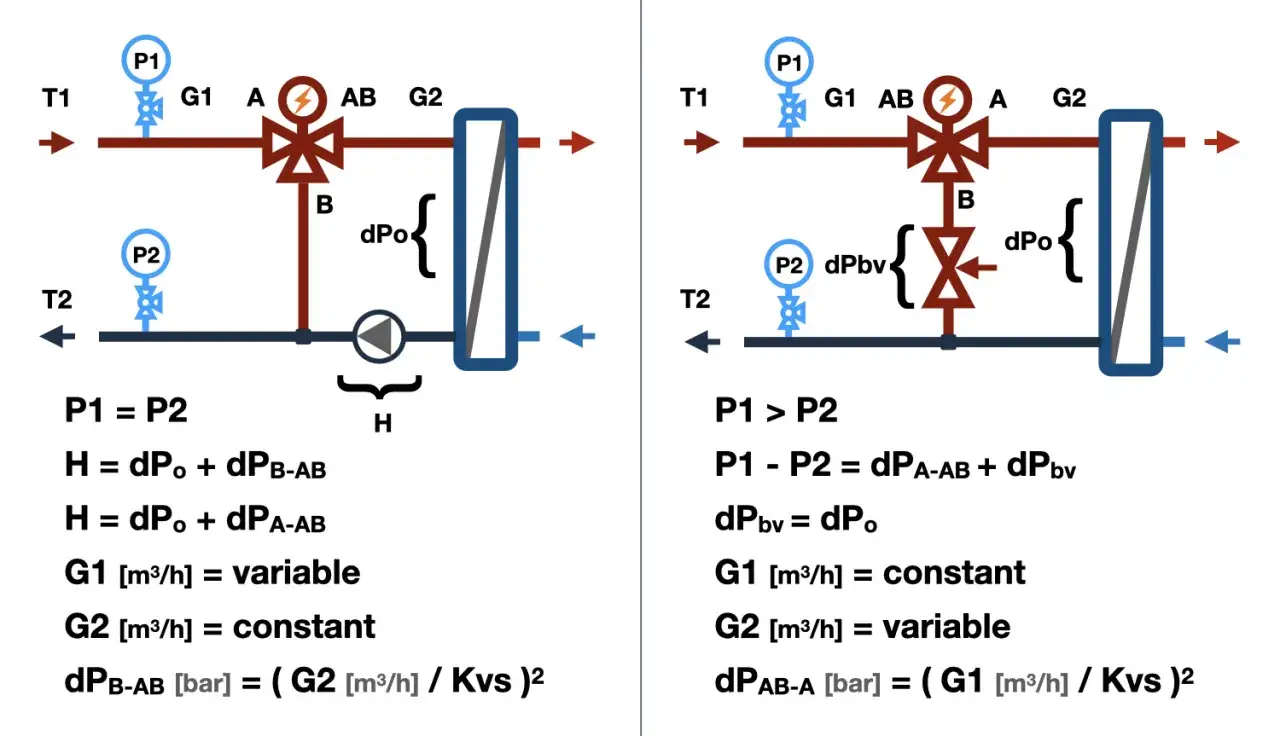

- Zawór trójdrogowy wymaga uwzględnienia sposobu mieszania lub rozdziału strumienia. Nie można bezrefleksyjnie przenieść do niego założeń dla prostego zaworu dwudrogowego.
- Zawór termostatyczny często dobiera się przez Kv oraz nastawę wstępną, która ogranicza maksymalny przepływ w grzejniku.
- Zawór niezależny od ciśnienia, określany jako PICV, ma wbudowaną funkcję stabilizacji przepływu. W jego przypadku trzeba sprawdzić minimalną różnicę ciśnień i zakres pracy podany przez producenta.
Co się dzieje, gdy wartość jest zbyt niska albo zbyt wysoka
Przy niskim autorytecie większość spadku ciśnienia powstaje w rurach i odbiorniku, a nie na zaworze. Zmiana jego położenia daje wtedy stosunkowo małą zmianę przepływu w jednym punkcie pracy, za to przy zmianach ciśnienia w instalacji reakcja może stać się trudna do przewidzenia.
Typowe objawy to przegrzewanie lub niedogrzewanie pomieszczeń, częste ruchy siłownika, falowanie temperatury i szum pojawiający się w różnych stanach pracy. Sama wymiana automatyki nie zawsze rozwiązuje problem. Jeżeli zawór jest zbyt duży, regulator nie ma dobrego narzędzia do precyzyjnego sterowania.
Zbyt wysoka wartość oznacza sytuację odwrotną. Zawór mocno dławi przepływ, więc dobrze wpływa na regulację, ale pompa musi pokonać większą stratę ciśnienia. Przy nieprawidłowym doborze mogą pojawić się hałas, niepotrzebne zużycie prądu, a w instalacjach o wysokim ciśnieniu również ryzyko niekorzystnych zjawisk przepływowych.
Największy błąd polega na szukaniu jednej magicznej liczby. W małym, stabilnym obiegu wartość 0,3 może działać bez zarzutu, natomiast w rozległej instalacji ze zmienną pracą pomp i wieloma strefami lepiej zadbać o stabilne ciśnienie dyspozycyjne, regulator różnicy ciśnień albo zawory PICV.
Przykład doboru dla obiegu grzewczego
Załóżmy, że obieg zasila odbiornik o mocy 8 kW. Przy różnicy temperatur 10°C przepływ wynosi około 0,69 m³/h. Obliczona strata ciśnienia w rurach, odbiorniku i pozostałej armaturze to 25 kPa.
Przy założonym av równym 0,4 wymagany spadek na zaworze wynosi:
Δpv100 = 0,4 / 0,6 × 25 kPa = 16,7 kPa
Po przeliczeniu na bary otrzymujemy 0,167 bar. Współczynnik przepływu powinien więc wynosić około:
Kv = 0,69 / √0,167 = 1,69 m³/h
Jeżeli katalog oferuje zawór o Kvs 1,6 i drugi o Kvs 2,5, pierwszy może być bliższy założeniom. Przy Kvs 2,5 spadek ciśnienia przy tym samym przepływie będzie znacznie mniejszy, a autorytet spadnie w przybliżeniu do 0,23. Zawór większy nie oznacza więc automatycznie lepszego przepływu ani lepszej pracy instalacji.
Przed zakupem sprawdziłbym jeszcze maksymalny przepływ, minimalną różnicę ciśnień wymaganą przez siłownik, charakterystykę regulacyjną oraz zakres temperatury i ciśnienia. Dopiero komplet tych danych pozwala ocenić, czy wybrany model rzeczywiście pasuje do obiegu.
Jak zweryfikować dobór po uruchomieniu instalacji
Obliczenia projektowe są punktem wyjścia, ale rzeczywista instalacja może działać inaczej. Zabrudzony filtr, niedomknięty zawór równoważący, zmieniona nastawa pompy albo dodatkowa gałąź podłączona do obiegu wpływają na dostępne ciśnienie.
Przy uruchomieniu warto sprawdzić:
- Przepływ w obiegu przy obciążeniu projektowym.
- Różnicę ciśnień przed zaworem i za nim.
- Temperaturę zasilania oraz powrotu odbiornika.
- Pozycję siłownika przy typowym zapotrzebowaniu na moc.
- Hałas i stabilność regulacji przy częściowym obciążeniu.
Jeżeli zawór przez większość czasu pracuje niemal całkowicie otwarty, może mieć zbyt mały wpływ albo instalacja nie otrzymuje wymaganego przepływu. Jeżeli pozostaje prawie zamknięty, trzeba sprawdzić, czy nie został przewymiarowany lub czy pompa nie podaje zbyt wysokiego ciśnienia.
W instalacjach ze zmiennym przepływem autorytet nie jest stały przez cały czas. Zmienia się wraz z zamykaniem innych zaworów, pracą pompy obiegowej i obciążeniem poszczególnych stref. Dlatego przy większych układach sprawdzam nie tylko punkt projektowy, lecz także najmniej korzystny stan częściowego obciążenia.
Dobry zawór powinien współpracować z całą hydrauliką
Najważniejszy wniosek jest prosty. Autorytet nie opisuje zaworu w oderwaniu od instalacji, lecz jego realny wpływ na konkretny obieg. Najpierw trzeba ustalić przepływ i straty ciśnienia, potem dobrać Kv, a na końcu sprawdzić zachowanie przy różnych obciążeniach.
W typowych wodnych instalacjach grzewczych rozsądnym punktem wyjścia jest zakres 0,3-0,5, ale wynik należy dopasować do charakterystyki armatury, rodzaju pompy i sposobu regulacji. Dobrze dobrany zawór nie walczy z instalacją, tylko pozwala automatyce spokojnie i precyzyjnie sterować przepływem.
