Gdy po odkręceniu kranu przez kilkanaście sekund płynie zimna woda, problemem zwykle nie jest podgrzewacz, lecz długa rura między nim a punktem poboru. Cyrkulacja ciepłej wody bez pompy może ograniczyć to oczekiwanie dzięki zjawisku termosyfonu, ale tylko wtedy, gdy instalacja ma odpowiednią geometrię, niewielkie opory przepływu i dobrze zachowaną różnicę temperatur. Wyjaśniam, jak taki układ działa, kiedy ma sens, jak go zaplanować oraz dlaczego w wielu istniejących instalacjach lepszym rozwiązaniem pozostaje mała pompa.
Grawitacja zadziała tylko wtedy, gdy instalacja jej na to pozwoli
- Naturalny obieg potrzebuje zasobnika ciepłej wody i osobnego przewodu powrotnego.
- Najlepiej działa w krótkiej, pionowej i prostej instalacji z dobrze zaizolowanymi rurami.
- Bez przewodu cyrkulacyjnego nie ma prawdziwego obiegu, a jedynie spuszczanie wychłodzonej wody z rury.
- W punktach poboru należy utrzymywać zwykle 55-60°C, a instalacja powinna umożliwiać okresową dezynfekcję cieplną.
- Przy długich trasach, wielu odgałęzieniach i małej różnicy wysokości pompa cyrkulacyjna będzie pewniejsza.

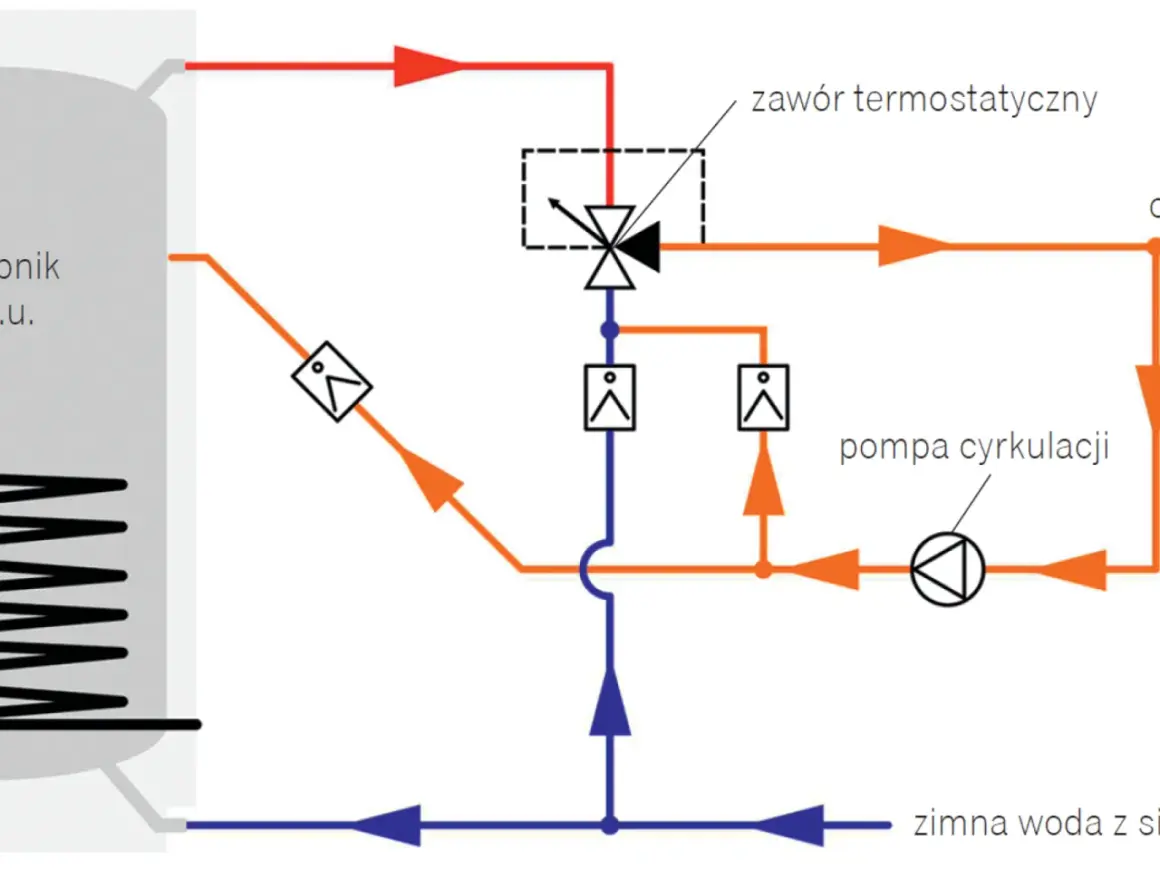

Jak działa naturalny obieg ciepłej wody
Obieg grawitacyjny wykorzystuje prostą zasadę. Ciepła woda ma mniejszą gęstość niż chłodniejsza, więc unosi się w przewodzie zasilającym. Schłodzona woda staje się cięższa i wraca przewodem cyrkulacyjnym do dolnej części zasobnika, gdzie ponownie zostaje podgrzana.
W poprawnie zbudowanym układzie woda porusza się więc bez silnika i bez sterownika. Nie oznacza to jednak, że przepływ będzie szybki. Różnica ciśnień wywołana zmianą temperatury jest niewielka, dlatego każdy zbędny opór, kolanko, zwężenie albo źle zamontowany zawór może wyraźnie osłabić obieg.

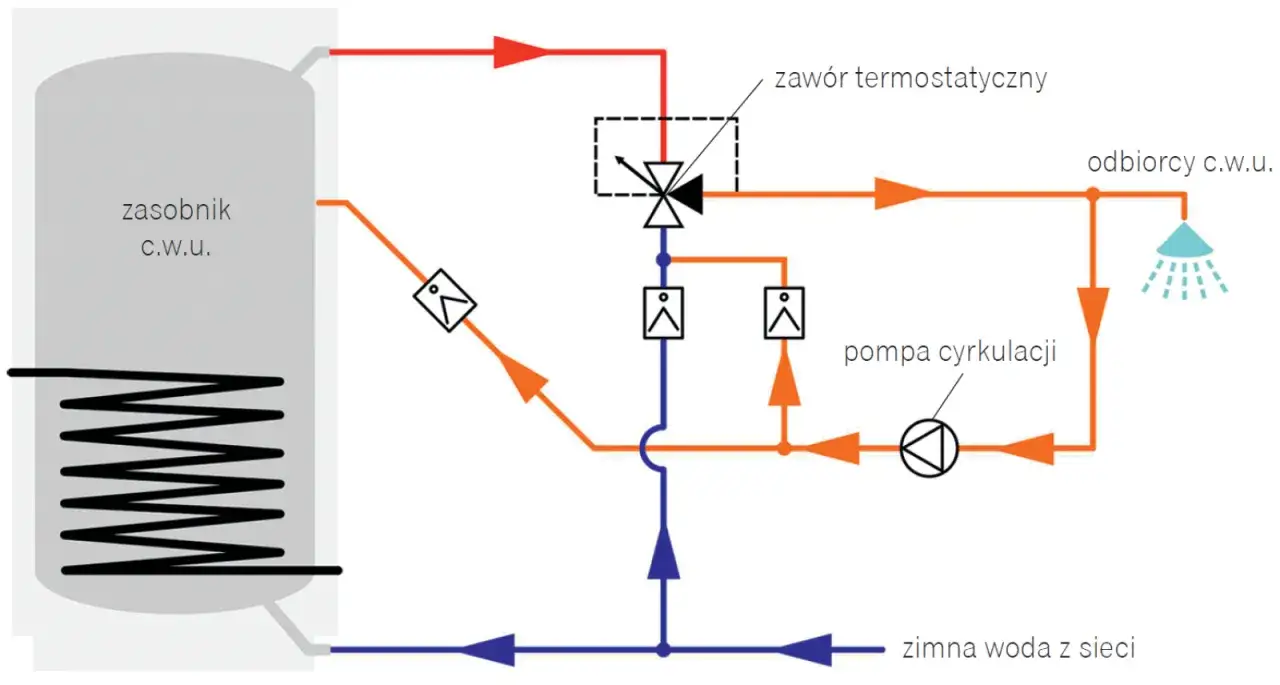

Co musi znaleźć się w takim układzie
- zasobnik ciepłej wody użytkowej, najlepiej z króćcem zasilającym u góry i powrotnym w dolnej części,
- rura doprowadzająca ciepłą wodę do punktów poboru,
- osobna rura powrotna cyrkulacji,
- spadki i pionowe odcinki sprzyjające ruchowi wody,
- izolacja cieplna przewodów oraz armatura o małych oporach.
Najłatwiej uzyskać ten efekt przy pionowym zasobniku ustawionym niżej niż punkty poboru. Ciepła rura powinna wychodzić z górnej części zbiornika i prowadzić ku górze, natomiast przewód powrotny powinien schodzić w dół do dolnego króćca. Poziomy bojler, płaska trasa i częste zmiany kierunku nie wykluczają obiegu, ale utrudniają jego stabilną pracę.
Układ rur decyduje o powodzeniu bardziej niż sam zasobnik
W projektowaniu takiej instalacji najczęściej popełnia się jeden błąd. Zakłada się, że wystarczy dołożyć drugą rurę i podłączyć ją do zbiornika. Tymczasem obieg grawitacyjny potrzebuje odpowiedniego przebiegu całej pętli, a nie tylko dodatkowego przewodu.
Najkorzystniejszy przebieg pętli
Zasilanie prowadzi się od górnego wyjścia zasobnika do najdalszego punktu lub pionu, a następnie przewodem powrotnym wraca się do dolnego przyłącza. Woda powinna mieć możliwie czytelną drogę. Najdalszy punkt nie powinien tworzyć kieszeni powietrznej, a rury nie powinny miejscami opadać i ponownie się unosić bez wyraźnej potrzeby.
W małym domu najlepiej sprawdza się jedna prosta pętla obejmująca kuchnię i łazienkę. Kilka długich odgałęzień może podzielić naturalny przepływ tak, że woda będzie krążyć tylko w najłatwiejszej części instalacji, a najdalszy kran nadal pozostanie zimny.
Średnica, izolacja i opory przepływu
Przewodu powrotnego nie dobierałbym na oko na podstawie średnicy rur przy pojedynczym kranie. W obiegu grawitacyjnym zbyt mała średnica może stworzyć opór większy niż siła napędzająca przepływ. Dobór zależy od długości pętli, różnicy wysokości, temperatury oraz materiału rur, dlatego przy nowej instalacji powinien go sprawdzić projektant lub doświadczony instalator.
Dużą różnicę robi izolacja. Jeżeli przewód powrotny szybko oddaje ciepło, termosyfon wprawdzie może działać, ale woda będzie wracała wychłodzona, a zasobnik zacznie częściej dogrzewać wodę. Brak izolacji nie daje darmowej cyrkulacji, tylko zwiększa straty ciepła w pomieszczeniu, ścianach i szachtach.
Trzeba też uważać na zawory zwrotne. Element o zbyt dużym ciśnieniu otwarcia może praktycznie zatrzymać obieg. Zawór powinien mieć właściwy kierunek montażu i parametry dobrane do instalacji, a nie być przypadkowym dodatkiem kupionym przy okazji innych prac.
Kiedy naturalna cyrkulacja ma sens, a kiedy rozczarowuje
To rozwiązanie szczególnie dobrze pasuje do domu jednorodzinnego z kotłownią w piwnicy, pionowym zasobnikiem i łazienką położoną bezpośrednio nad źródłem ciepła. W takim układzie różnica wysokości pomaga wymusić przepływ, a krótka pętla nie stawia grawitacji dużego oporu.
Sam brałbym pod uwagę obieg naturalny także w małym domu letniskowym albo budynku, w którym liczy się niezależność od energii elektrycznej. Brak pompy oznacza mniej elementów, które mogą się zużyć, brak hałasu i zerowy pobór prądu przez urządzenie. Nie oznacza jednak zerowych kosztów eksploatacji, bo każda cyrkulująca rura oddaje ciepło do otoczenia.
Warunki sprzyjające
- zasobnik znajduje się poniżej większości punktów poboru,
- pętla jest krótka i ma niewiele kolanek,
- przewód powrotny wraca do dolnej części zbiornika,
- rury są prawidłowo zaizolowane,
- w instalacji nie ma wielu rozgałęzień o bardzo różnych długościach,
- temperatura wody jest wystarczająco wysoka, aby utrzymać różnicę gęstości.
Przeczytaj również: Pompa ciepła w starym domu - Czy to ma sens? Sprawdź!
Sytuacje, w których lepiej nie liczyć na samą grawitację
Problemy zaczynają się przy dużym domu, kilku łazienkach, rozległych poziomach i zasobniku ustawionym niemal na tej samej wysokości co krany. Naturalny przepływ może być wtedy tak mały, że woda w pętli będzie tylko powoli się przemieszczać. Komfort pozostanie przypadkowy, szczególnie rano i po dłuższej przerwie.
Jeszcze trudniej jest w modernizowanym budynku, w którym rury prowadzą pod posadzką, mają wiele przewężeń albo są wykonane z kilku różnych materiałów. Jeżeli instalacja nie została zaprojektowana pod obieg grawitacyjny, sama wymiana zasobnika rzadko rozwiązuje problem.
Jak ocenić istniejącą instalację przed przeróbką
Najpierw sprawdzam, czy w budynku w ogóle istnieje przewód powrotny. Jeśli go nie ma, użytkownik nie ma cyrkulacji, nawet gdy ciepła woda szybko pojawia się przy zasobniku. Trzeba wtedy zaplanować nową trasę albo rozważyć inne rozwiązanie.
- Zmierz długość rur między zasobnikiem a najdalszym punktem. Sama odległość w linii prostej nie wystarczy, liczy się rzeczywista trasa.
- Sprawdź czas oczekiwania po kilku godzinach nieużywania instalacji. Jeśli z kranu trzeba spuścić dużo wody, problemem są pojemność rur i straty ciepła.
- Ustal położenie zasobnika względem punktów poboru. Różnica wysokości jest jednym z najważniejszych warunków naturalnego obiegu.
- Oceń izolację przewodów ciepłej wody i ewentualnego powrotu. Ciepła rura nie powinna być traktowana jak przewód grzewczy dla ściany lub podłogi.
- Sprawdź króćce zbiornika. Nie każdy podgrzewacz ma wygodne przyłącze cyrkulacyjne, a przypadkowe wpięcie powrotu może pogorszyć warstwowanie wody.
Przydatne jest też oszacowanie objętości wody stojącej w przewodzie. Przykładowo 10 metrów rury o średnicy wewnętrznej około 12 mm mieści mniej więcej 1,1 litra wody. Przy przepływie 6 litrów na minutę daje to około 11 sekund oczekiwania, zanim do kranu dopłynie świeża ciepła woda. Dwadzieścia metrów takiej trasy to już około 2,2 litra i ponad 20 sekund.
Jeżeli w istniejącej instalacji jest powrót, a układ ma korzystną geometrię, można próbować skonfigurować obieg naturalny. Gdy trzeba kuć ściany i prowadzić nową rurę przez cały dom, trzeba porównać koszt tej pracy z montażem pompy. Brak urządzenia nie zawsze oznacza tańszą modernizację.
Naturalny obieg, pompa i rozwiązania zastępcze
Wybór zależy przede wszystkim od układu budynku. Poniższe zestawienie pokazuje, gdzie każda metoda ma praktyczną przewagę.
| Rozwiązanie | Komfort | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Obieg grawitacyjny | Dobry w krótkiej, pionowej pętli | Brak poboru prądu i prosta eksploatacja | Mały przepływ i duża wrażliwość na układ rur |
| Pompa cyrkulacyjna | Stabilny, także w dużych instalacjach | Możliwość sterowania czasem i temperaturą | Pobór energii, hałas i element wymagający serwisu |
| Brak pętli cyrkulacyjnej | Zależny od długości podejścia | Najprostsza i najtańsza instalacja | Konieczność spuszczania wychłodzonej wody |
| Termostatyczny bypass przez przewód zimnej wody | Umiarkowany, zależny od armatury | Możliwość ograniczenia kucia ścian | Ryzyko ogrzewania przewodu zimnej wody i niepełny obieg |
Pompa nie musi pracować bez przerwy. Sterowanie zegarowe, termostatyczne albo uruchamianie przyciskiem może ograniczyć czas pracy i straty ciepła. W wielu domach właśnie taki układ jest rozsądnym kompromisem, bo mała pompa działa tylko wtedy, gdy mieszkańcy rzeczywiście korzystają z wody.
Bypass wykorzystujący przewód zimnej wody bywa kuszący podczas remontu, ale nie traktowałbym go jako uniwersalnego zamiennika pętli. Może powodować chwilowe podgrzewanie zimnej wody, a w rozbudowanych instalacjach nie zapewnia równomiernego przepływu. Taki wariant powinien być zgodny z instrukcją konkretnej armatury i oceniony pod kątem higieny instalacji.
Temperatura i higiena są ważniejsze niż sama wygoda
Naturalna cyrkulacja nie może być projektowana wyłącznie po to, aby szybciej napełnić kubek albo wannę. W instalacji ciepłej wody użytkowej trzeba ograniczać długie odcinki wody stojącej i utrzymywać temperaturę, która zmniejsza ryzyko namnażania bakterii.
Zgodnie z wymaganiami przywoływanymi przez Portal Gov.pl instalacja powinna umożliwiać uzyskanie w punktach czerpalnych temperatury 55-60°C. Zasobnik zwykle ustawia się powyżej 60°C, a okresowa dezynfekcja cieplna wymaga możliwości podniesienia temperatury w punktach poboru do co najmniej 70°C. Przy takim przegrzewie trzeba chronić użytkowników przed poparzeniem, między innymi przez właściwy zawór mieszający i procedurę zgodną z instrukcją urządzenia.
Nie należy też zostawiać niepotrzebnych ślepych odcinków rur. Każdy fragment, w którym woda długo stoi, pogarsza higienę niezależnie od tego, czy główny obieg działa grawitacyjnie, czy za pomocą pompy. Cyrkulacja nie naprawia źle zaprojektowanej instalacji, tylko może ograniczyć czas stagnacji w prawidłowo wykonanej pętli.
Co sprawdzić przed decyzją o instalacji bez pompy
- Czy zasobnik ma właściwie rozmieszczone króćce i czy znajduje się odpowiednio nisko?
- Czy można poprowadzić powrót bez wysokich punktów, załamań i zbędnych przewężeń?
- Czy długość pętli jest na tyle mała, aby naturalna różnica ciśnień pokonała opory?
- Czy wszystkie przewody ciepłej wody i powrotu będą odpowiednio zaizolowane?
- Czy materiał rur oraz armatura wytrzymają temperaturę potrzebną do dezynfekcji?
- Czy w razie słabego efektu da się później łatwo dodać pompę i sterowanie?
Moja praktyczna ocena jest prosta. W nowym, małym domu naturalny obieg może być eleganckim i bezawaryjnym rozwiązaniem, jeśli projektant od początku uwzględni jego wymagania. Przy długiej lub już zabudowanej instalacji częściej opłaca się zaplanować przewód powrotny pod małą pompę, ograniczyć jej czas pracy i zachować możliwość późniejszej regulacji.
Najlepszy efekt daje nie sama rezygnacja z pompy, lecz krótka trasa, dobra izolacja, właściwe temperatury i przemyślany powrót. Jeżeli tych warunków nie da się spełnić, kilka watów zużywanych okresowo przez pompę może zapewnić większy komfort i mniejsze marnowanie wody niż ambitna, lecz słaba cyrkulacja grawitacyjna.
