Sprzęgło hydrauliczne porządkuje przepływy w instalacji CO, zwłaszcza gdy kocioł, podłogówka i grzejniki pracują na różnych parametrach. Pokażę, jak zrobić sprzęgło hydrauliczne w praktyce: kiedy taki element ma sens, jak dobrać jego wielkość, jak wygląda montaż i jakie błędy najczęściej psują cały układ. W ogrzewaniu to niewielki detal, ale właśnie on często decyduje o tym, czy pompy pracują spokojnie, czy instalacja zaczyna się „gryźć”.
Najważniejsze decyzje przed montażem
- Sprzęgło ma sens przede wszystkim przy co najmniej dwóch obiegach albo wtedy, gdy pompy kotła i instalacji mają różne wydatki.
- Gotowy moduł jest zwykle lepszym wyborem do domu jednorodzinnego niż samodzielne spawanie elementu od zera.
- Przy doborze zwracam uwagę na moc, przepływ, średnicę króćców i wyposażenie, a nie tylko na samą nazwę produktu.
- Dobrze zamontowane sprzęgło pracuje pionowo, jak najbliżej kotła, z odpowietrznikiem u góry i spustem na dole.
- Za duża prędkość przepływu psuje separację, dlatego w korpusie celuje się w bardzo spokojny przepływ, a w króćcach w rozsądny, wyższy poziom.
- Najwięcej problemów robią: zły kierunek podłączenia, brak odpowietrzenia, zbyt mały przekrój i pominięcie płukania instalacji.

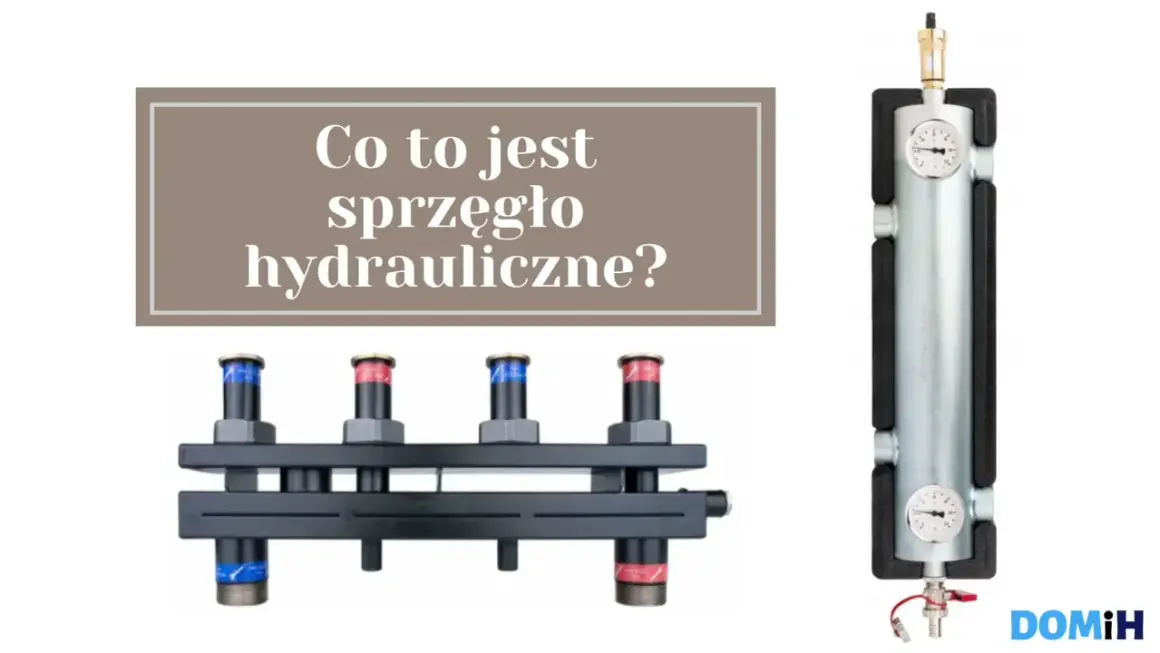

Co robi sprzęgło hydrauliczne i kiedy jest potrzebne
W najprostszych słowach sprzęgło hydrauliczne oddziela obieg źródła ciepła od obiegów grzewczych. Dzięki temu kocioł ma własny, stabilny przepływ, a podłogówka, grzejniki czy kilka stref domu mogą pracować na swoich pompach i własnych ustawieniach. To nie jest gadżet „na wszelki wypadek”, tylko narzędzie do uporządkowania hydrauliki tam, gdzie jedna pompa przestaje wystarczać.
Ja traktuję je jako sensowne rozwiązanie zwłaszcza w trzech sytuacjach: gdy instalacja ma dwa lub więcej obiegów, gdy pracują w niej różne temperatury zasilania oraz gdy źródło ciepła ma małą pojemność wodną, jak nowoczesny kocioł kondensacyjny. W układach mieszanych, na przykład grzejniki plus podłogówka, sprzęgło pomaga uniknąć sytuacji, w której jedna pompa „przepycha” drugą i cały system zaczyna działać nerwowo.
W praktyce korzyść jest bardzo konkretna: mniej hałasu, mniej walki przepływów, lepsze odpowietrzanie i mniejsze ryzyko, że pompa kotłowa lub obiegowa będzie pracowała poza swoim zakresem. Jeśli układ jest prosty, jednoobiegowy i stabilny, sprzęgło często nie jest potrzebne. Jeśli jednak kotłownia ma się rozrosnąć albo już dziś obsługuje kilka stref, lepiej myśleć o nim od razu. To prowadzi wprost do pytania, czy w ogóle warto robić taki element samemu.
Czy lepiej wykonać go samemu, czy kupić gotowy moduł
W domowej kotłowni najczęściej wygrywa gotowy moduł. Powód jest banalny: dostajesz od razu poprawny korpus, króćce, izolację, odpowietrznik i zwykle także miejsce na zawór spustowy albo separator zanieczyszczeń. Samodzielne wykonanie ma sens tylko wtedy, gdy instalacja jest nietypowa, ktoś naprawdę umie projektować przepływy i potrafi wykonać szczelny element spawany oraz sprawdzić go ciśnieniowo.
| Opcja | Kiedy ma sens | Plusy | Ryzyka |
|---|---|---|---|
| Gotowe sprzęgło | Dom jednorodzinny, 2-3 obiegi, standardowa kotłownia | Szybszy montaż, izolacja w komplecie, pewna geometria, łatwiejsze uruchomienie | Wyższy koszt niż surowy materiał |
| Wykonanie od zera | Kotłownia nietypowa, duża moc, indywidualne króćce, kilka źródeł ciepła | Pełne dopasowanie do układu, możliwość zabudowy niestandardowej | Wymaga projektu, spawania, próby szczelności i większej kontroli jakości |
Jeśli ktoś mimo wszystko chce budować własny korpus, musi liczyć się z tym, że to nie jest „rura z dwoma trójnikami”. Potrzebny jest odpowiedni przekrój, cztery króćce, odpowietrzenie u góry, spust u dołu, sensowna przegroda wewnętrzna i porządna izolacja. W dodatku wszystko trzeba zrobić tak, by przepływ był spokojny i nie mieszał się zbyt mocno między zasilaniem a powrotem.
Warto też patrzeć na koszt całości, a nie tylko samego metalu. Proste modele do mniejszych instalacji zwykle mieszczą się mniej więcej w przedziale 500-1200 zł, a bardziej rozbudowane moduły z rozdzielaczem, dodatkowym osprzętem albo lepszą izolacją potrafią kosztować znacznie więcej. Do tego dochodzi robocizna, która rośnie szczególnie wtedy, gdy trzeba przerabiać istniejącą kotłownię. Kiedy wybór jest już zawężony, pozostaje najważniejsze: poprawny dobór parametrów.
Jak dobrać średnicę, przepływ i wyposażenie
Dobór sprzęgła zaczynam od dwóch rzeczy: mocy instalacji i wymaganego przepływu. Dopiero potem patrzę na średnicę przyłączy, wyposażenie i miejsce montażu. W praktyce chodzi o to, żeby korpus był na tyle „luźny”, by przepływy się stabilizowały, a nie ścigały ze sobą po środku obudowy.
| Parametr | Na co zwrócić uwagę | Praktyczna wskazówka |
|---|---|---|
| Moc instalacji | Łączna moc źródła ciepła i obiegów | W małych kotłowniach najczęściej wystarczają modele do ok. 55-90 kW, w większych trzeba iść wyżej. |
| Przepływ nominalny | Ile wody ma krążyć przez układ | Przy większym przepływie rośnie średnica korpusu i króćców, inaczej separator przestaje działać jak trzeba. |
| Średnica przyłączy | Dopasowanie do rur kotłowych i obiegowych | W praktyce spotyka się warianty od DN25 do DN50 i większe, zależnie od mocy i liczby obiegów. |
| Prędkość przepływu | Czy woda nie krąży zbyt szybko | W korpusie warto trzymać bardzo spokojny przepływ, a w króćcach nie przekraczać rozsądnych wartości roboczych. |
| Wyposażenie | Odpowietrznik, spust, izolacja, separator magnetyczny | To nie dodatki „na luksus”, tylko elementy, które realnie poprawiają trwałość układu. |
Przy doborze lubię też patrzeć na proste wskaźniki techniczne: w dobrze zaprojektowanych rozwiązaniach prędkość w króćcach może dochodzić do około 1,2 m/s, ale w samym korpusie powinna być dużo niższa, rzędu 0,2 m/s. To właśnie ta różnica sprawia, że obiegi przestają sobie przeszkadzać. Do tego dochodzi separator magnetyczny, który wyłapuje ferromagnetyczne zanieczyszczenia i chroni pompy oraz wymiennik przed brudem krążącym po instalacji. Gdy parametry są już dobrane, można przejść do samego montażu.
Jak zamontować sprzęgło hydrauliczne krok po kroku
W tej części opisuję montaż gotowego modułu, bo to najczęstszy i najbezpieczniejszy wariant w domu. Przy wykonaniu od zera kolejność jest podobna, ale dochodzą spawanie, próba ciśnieniowa i zabezpieczenie antykorozyjne. Sam montaż nie jest skomplikowany, ale wymaga dyscypliny.
- Wyznacz miejsce jak najbliżej kotła i zostaw dostęp serwisowy.
- Sprawdź nośność ściany albo podłoża oraz ustawienie pionu.
- Zamocuj sprzęgło stabilnie, bez naprężeń na króćcach.
- Podłącz zasilanie i powrót kotłowe oraz obiegi instalacyjne zgodnie ze schematem producenta.
- Ustaw odpowietrznik w górnej części, a spust w dolnej.
- Zaizoluj korpus, jeśli nie ma fabrycznej otuliny.
- Przepłucz układ, odpowietrz instalację i dopiero wtedy uruchom pompy.
W praktyce najważniejsze są trzy rzeczy: pion, poprawny kierunek podłączenia i dokładne odpowietrzenie. Jeśli sprzęgło jest skręcone byle jak albo pracuje pod kątem, traci część swojej funkcji i zaczyna zachowywać się jak zwykły odcinek rury. Po montażu zostaje jeszcze sprawdzenie błędów, które najczęściej psują efekt.
Najczęstsze błędy przy montażu i uruchomieniu
Najwięcej problemów nie bierze się z samego sprzęgła, tylko z tego, że ktoś potraktował je jak „pionową rurę po drodze”. To zawsze kończy się gorzej niż powinno. Widziałem już układy, w których instalacja była poprawna na papierze, ale jeden drobiazg w montażu sprawiał, że pompy zaczynały ze sobą walczyć.
- Zbyt mały przekrój - za duża prędkość przepływu miesza wodę zamiast ją separować.
- Montaż poza pionem - odpowietrzanie działa słabiej, a osady nie zbierają się tam, gdzie powinny.
- Zamiana zasilania z powrotem - instalacja działa, ale nie tak, jak została zaprojektowana.
- Brak izolacji - niepotrzebne straty ciepła i wyższa temperatura w kotłowni.
- Pominięcie płukania - brud i opiłki wracają do pomp, wymiennika i armatury.
- Źle ustawione pompy obiegowe - obiegi zaczynają konkurować o przepływ zamiast działać niezależnie.
- Brak kontroli odpowietrznika i separatora magnetycznego - układ po sezonie potrafi zacząć hałasować lub tracić wydajność.
Jeżeli te błędy uda się wyeliminować na starcie, sprzęgło robi dokładnie to, czego od niego oczekuję: uspokaja hydraulikę i odciąża cały układ. Zostaje jeszcze kwestia pieniędzy, bo to ona często przesądza, czy inwestycja ma sens w danej kotłowni.
Ile kosztuje takie rozwiązanie i kiedy nie warto iść w komplikację
Przy prostym układzie koszt bywa zaskakująco rozsądny, ale tylko wtedy, gdy mówimy o gotowym, standardowym module. Gdy zaczynają się przeróbki kotłowni, dodatkowe pompy, rozdzielacze i automatyka, wydatek rośnie szybciej niż sam koszt korpusu. Dlatego zawsze patrzę na całość, a nie na pojedynczy element z katalogu.
| Element | Orientacyjny koszt | Kiedy taki wariant ma sens |
|---|---|---|
| Proste sprzęgło do małej instalacji | około 500-700 zł | Gdy układ jest standardowy i ma niewielką moc. |
| Model z izolacją i dodatkowym wyposażeniem | około 700-1200 zł | Gdy chcesz ograniczyć straty ciepła i ułatwić serwis. |
| Zestaw rozbudowany z rozdzielaczem lub automatyką | około 1500-2500 zł i więcej | Przy większych kotłowniach, kilku strefach i mieszanych temperaturach. |
| Wykonanie indywidualne | zależne od projektu i robocizny | Tylko wtedy, gdy standardowe rozwiązania nie pasują wymiarami lub przepływem. |
Nie warto komplikować układu na siłę, jeśli instalacja ma jeden obieg, stabilną pracę i nie planujesz rozbudowy. Wtedy sprzęgło bywa po prostu zbędne. Z kolei przy podłogówce, kilku pompach albo kotle kondensacyjnym z małą pojemnością wodną ten element bardzo szybko oddaje koszt w postaci spokojniejszej pracy i mniejszej liczby problemów. Na koniec zostaje jeszcze to, co sprawdza się przed sezonem grzewczym najczęściej.
Co sprawdzić przed sezonem, żeby układ nie zaczął hałasować
Po uruchomieniu instalacji nie zostawiam sprzęgła „samego sobie”. W praktyce najlepsze efekty daje krótka kontrola przed sezonem i po pierwszych dniach pracy. To właśnie wtedy wychodzą drobiazgi, które później zamieniają się w hałas, spadek wydajności albo nerwowe dogrzewanie jednej strefy.
- Sprawdź szczelność wszystkich połączeń.
- Oceń, czy odpowietrznik działa swobodnie i nie jest zabrudzony.
- Wyczyść separator magnetyczny albo filtr, jeśli jest w zestawie.
- Skontroluj stan izolacji termicznej.
- Posłuchaj pracy pomp kotłowej i obiegowych po starcie.
- Porównaj temperaturę zasilania i powrotu, żeby wyłapać nieprawidłowy przepływ.
Jeśli po uruchomieniu instalacja dalej szumi, stuka albo jedna strefa grzeje wyraźnie słabiej, problem zwykle leży w zapowietrzeniu, złym doborze przepływu albo błędzie montażowym, a nie w samym pomyśle na sprzęgło. Dobrze wykonany układ ma pracować cicho, stabilnie i bez ciągłego poprawiania ustawień. Właśnie taki efekt jest w tym rozwiązaniu najcenniejszy.
