Sprzęgło hydrauliczne porządkuje pracę kotłowni wtedy, gdy jeden obieg ciepła nie wystarcza albo kilka pomp zaczyna pracować z różnymi wymaganiami przepływu. W tym tekście wyjaśniam, jak działa sprzęgło hydrauliczne, kiedy rzeczywiście pomaga, gdzie kończą się jego możliwości i na co zwrócić uwagę przy doborze. To ważne, bo w instalacjach grzewczych więcej problemów wynika z hydrauliki niż z samego źródła ciepła.
Najważniejsze rzeczy o sprzęgle hydraulicznym w instalacji grzewczej
- Oddziela obieg kotła od obiegów grzewczych, więc pompy nie walczą ze sobą.
- Najlepiej sprawdza się przy co najmniej dwóch obiegach o różnych przepływach lub temperaturach.
- W środku powstaje strefa uspokojonego przepływu, dzięki czemu woda może się warstwować.
- To nie jest lekarstwo na błędy projektu. Złe pompy i źle dobrane rury nadal będą problemem.
- W wielu modelach dochodzi jeszcze odpowietrzanie i odmulanie, co poprawia kulturę pracy całej kotłowni.
Jak działa sprzęgło hydrauliczne w praktyce

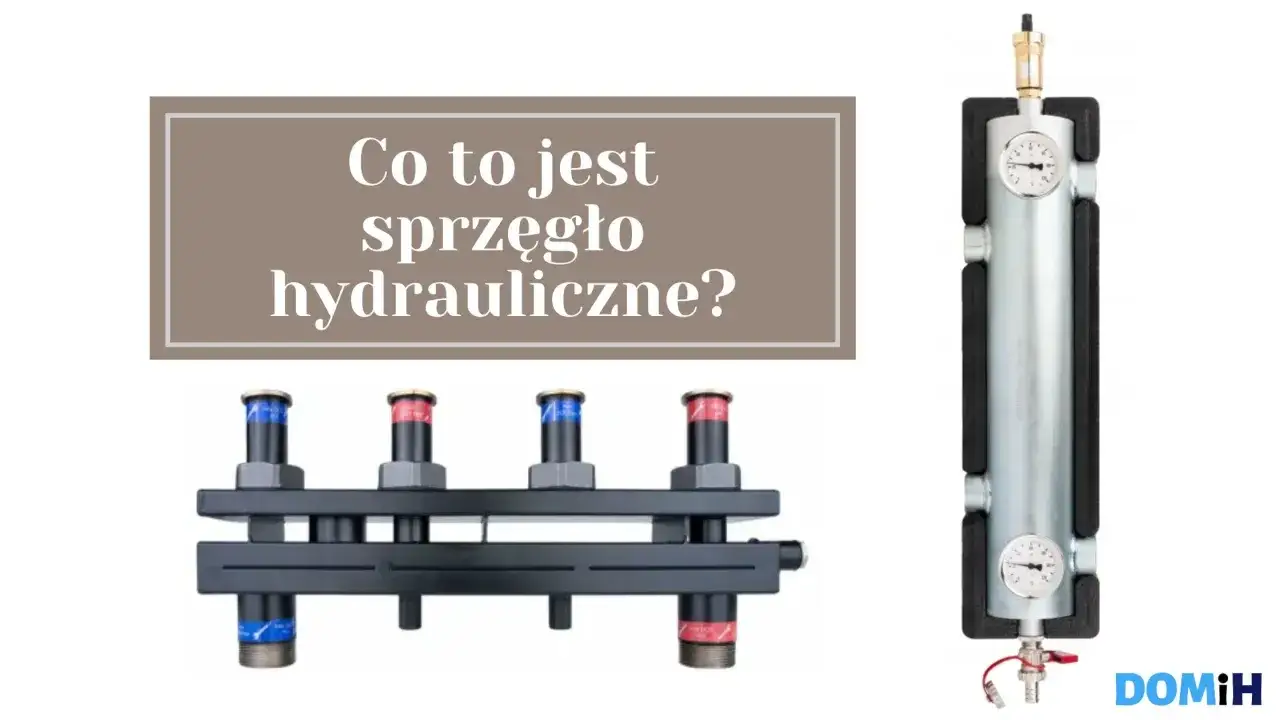

Najprostsze modele mają cztery króćce: dwa dla źródła ciepła i dwa dla instalacji. Najczęściej montuje się je pionowo, bo wtedy powietrze zbiera się u góry, a osad u dołu. Sama obudowa jest pasywna, ale zachowanie wody wewnątrz już nie: to niewielka strefa, w której prędkość przepływu spada i obie strony mogą pracować niezależnie.
Gdy przepływy są zbliżone
Jeśli kocioł i odbiory pobierają prawie tyle samo wody, sprzęgło zachowuje się jak spokojny łącznik. Woda przechodzi przez nie bez większego mieszania, a różnice ciśnienia nie przenoszą się na całą instalację. W praktyce oznacza to mniej szumu, mniej szarpania zaworami i stabilniejszą pracę pomp.
Gdy źródło tłoczy więcej niż odbiory
Gdy pompa po stronie kotła pracuje mocniej niż obiegi grzewcze, nadmiar wody wraca krótszą drogą do powrotu źródła. To nie jest wada sprzęgła, tylko jego normalne zachowanie. Problem zaczyna się dopiero wtedy, gdy taki stan trwa stale, bo zwykle pokazuje przewymiarowaną pompę, zbyt mały odbiór albo źle ustawioną automatykę.
Przeczytaj również: Grzejnik elektryczny: jak wybrać energooszczędny i nie przepłacać?
Gdy odbiory potrzebują więcej niż źródło
Jeżeli obiegi grzewcze chcą więcej wody niż dostarcza źródło, część chłodniejszego powrotu miesza się ze stroną zasilania po stronie wtórnej. Instalacja nadal pracuje, ale temperatura zasilania może spaść. Z praktycznego punktu widzenia to sygnał, że źródło ciepła lub jego pompa nie nadążają za zapotrzebowaniem.
To nie jest bufor ciepła. Bufor magazynuje energię, a sprzęgło przede wszystkim rozdziela hydraulikę i uspokaja przepływ. Gdy już to rozumiesz, łatwiej ocenić, w których instalacjach taka separacja naprawdę ma sens.
Kiedy rozdzielenie obiegów grzewczych ma sens
Najczęściej widzę to rozwiązanie w kotłowniach, które mają więcej niż jeden obieg albo różne temperatury zasilania. Nie chodzi tylko o skalę budynku, ale o to, czy pompy zaczynają sobie przeszkadzać. W praktyce separator jest najbardziej użyteczny tam, gdzie układ ma kilka gałęzi i każda z nich pracuje trochę inaczej.
| Sytuacja | Co się dzieje w instalacji | Co to oznacza |
|---|---|---|
| Grzejniki i podłogówka | Różne temperatury zasilania i różne opory przepływu | Sprzęgło ułatwia współpracę dwóch obiegów bez wzajemnego przepychania wody |
| Kilka stref z termostatami | Obiegi często się zamykają i otwierają | Separator stabilizuje pracę pomp i ogranicza skoki ciśnienia |
| Modernizacja starej instalacji | Stare rury, nowe pompy i nierówne przepływy | Łatwiej pogodzić różne opory hydrauliczne |
| Źródło ciepła z małą pojemnością wodną | Układ potrzebuje stałego i przewidywalnego przepływu | Sprzęgło pomaga utrzymać warunki pracy kotła lub innego źródła |
| Prosty układ z jedną pompą | Brak konfliktu obiegów | Separator zwykle nie jest potrzebny |
Przy pompie ciepła patrzę na to ostrożniej. Separator bywa potrzebny, ale nie jest automatycznie najlepszym wyborem, bo dodatkowa hydraulika oznacza też dodatkowe opory i czasem kolejną pompę. Jeśli układ da się poprowadzić prościej, zwykle wygrywa prostszy wariant.
Gdy już wiesz, gdzie separator ma sens, łatwiej uczciwie ocenić, co faktycznie poprawia, a co tylko dobrze brzmi w ofercie.
Jakie korzyści daje, a gdzie nie rozwiąże problemu
Ja traktuję sprzęgło jako element porządkujący hydraulikę, nie jako cudowny poprawiacz całej instalacji. Działa dobrze, jeśli projekt już ma sens; działa przeciętnie, jeśli ma tylko maskować błędy.
| Korzyść | Co widać w praktyce | Gdzie ma granice |
|---|---|---|
| Stabilizuje przepływ | Pomy pracują spokojniej, a instalacja mniej szumi | Nie poprawi źle dobranych średnic rur ani zbyt małych przekrojów |
| Odciąża pompy | Każdy obieg może pracować według własnego zapotrzebowania | Nie zastąpi poprawnego doboru pomp obiegowych |
| Pomaga w odpowietrzaniu i odmulaniu | Powietrze zbiera się wyżej, a cięższe zanieczyszczenia niżej | Działa najlepiej w czystej, poprawnie zmontowanej instalacji |
| Ułatwia współpracę różnych obiegów | Grzejniki, podłogówka i inne strefy nie przeszkadzają sobie nawzajem | Nie zastąpi równoważenia hydraulicznego całego układu |
Nie obiecuję po nim oszczędności „z automatu”. Czasem poprawa kultury pracy i mniejsza awaryjność są ważniejsze niż sam rachunek za gaz czy pellet. W prostym układzie z jedną pompą zysk bywa zerowy, a wtedy płacisz głównie za dodatkowy element i zajęte miejsce w kotłowni.
Skoro korzyści są jasne, trzeba jeszcze powiedzieć o rzeczach, które najczęściej psują efekt po montażu.
Najczęstsze błędy przy doborze i montażu
W praktyce najczęściej psuje efekt nie samo urządzenie, tylko dobór i montaż. To właśnie tu instalacja potrafi stracić sens, mimo że na papierze wyglądała poprawnie.
- Dobór po mocy, bez analizy przepływu. Dwie kotłownie o tej samej mocy mogą potrzebować zupełnie innego rozwiązania, bo liczy się także natężenie przepływu i temperatura pracy.
- Za małe sprzęgło. Jeśli prędkość wody jest zbyt duża, zamiast rozdzielenia pojawia się mieszanie i urządzenie traci sens.

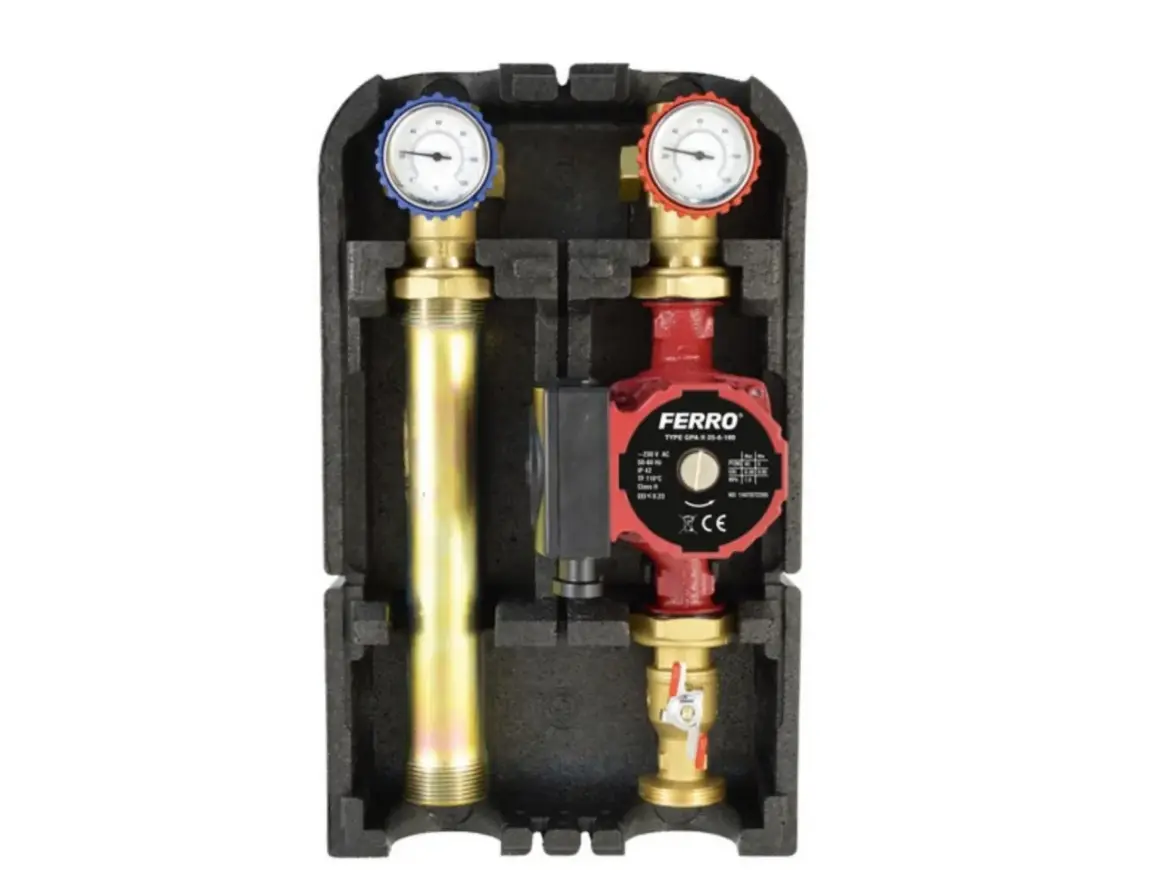

- Brak osobnych pomp na obiegach. Separator nie robi za pompę. Każdy obieg powinien mieć własne wymuszenie przepływu.
- Złe podłączenie zasilania i powrotu. Niewłaściwe wpięcie króćców potrafi odwrócić efekt całego układu.
- Brak odpowietrzenia, odmulania i izolacji. Bez tych elementów nawet poprawnie dobrane sprzęgło nie pokaże pełnych możliwości.
Widziałem też instalacje, w których separator montowano z nadzieją, że naprawi źle rozprowadzone pętle albo niedrożne rury. Nie naprawi. On porządkuje przepływy, ale nie zastępuje projektu.
Dlatego sens ma dopiero dobór pod konkretną kotłownię, a nie zakup „na wszelki wypadek”.
Jak dobrać sprzęgło do kotłowni i instalacji
Gdy kupujesz separator, patrz przede wszystkim na układ, a dopiero potem na markę czy katalogową moc. W prostszych instalacjach sam element kosztuje zwykle od kilkuset złotych do około 2000-3000 zł, a komplet z armaturą, izolacją i montażem często zamyka się w przedziale 1000-5000 zł. To szerokie widełki, ale dobrze pokazują jedno: tanio robi się tylko prosty układ, a każdy dodatkowy obieg podnosi koszt.
| Co sprawdzić | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Liczba obiegów i ich temperatury | To decyduje, czy separacja hydrauliczna naprawdę jest potrzebna | Przy grzejnikach i podłogówce wybieraj rozwiązanie pod dwa różne reżimy pracy |
| Wymagany przepływ źródła ciepła | Za mały przepływ może pogorszyć pracę kotła lub pompy ciepła | Nie kupuj po samej mocy w kW, tylko po parametrach przepływu |
| Miejsce montażu | Wpływa na straty ciepła i wygodę serwisowania | Najlepiej, gdy urządzenie jest blisko źródła i ma łatwy dostęp do armatury |
| Osprzęt dodatkowy | Odpowietrznik, spust, filtr lub separator magnetyczny poprawiają pracę układu | W praktyce to często drobne elementy robią największą różnicę |
| Izolacja i ograniczenie strat | Niezabezpieczony element oddaje ciepło do kotłowni | Izolacja ma sens nawet tam, gdzie sam separator jest niewielki |
Jeśli źródłem jest pompa ciepła, zwracaj uwagę na minimalny wymagany przepływ i na to, czy separator nie wprowadzi zbyt dużych oporów. Jeśli źródłem jest kocioł z małą pojemnością wodną, ważna staje się stabilność przepływu i szybka reakcja automatyki. Ja w takich przypadkach zawsze zaczynam od schematu, a nie od samej nazwy urządzenia.
Co sprawdzić przed modernizacją kotłowni
Jeżeli instalacja ma jeden obieg i jedną pompę, sprzęgło zwykle nie wnosi wiele. Jeżeli pojawiają się różne temperatury, kilka stref albo problem z tym, że jedna pompa walczy z drugą, separator hydrauliczny potrafi uporządkować układ zaskakująco skutecznie.
- Sprawdź przepływ, nie tylko moc kotła.
- Upewnij się, że każdy obieg ma własną regulację.
- Policz koszt razem z montażem, armaturą i izolacją.
W dobrze zaprojektowanej kotłowni sprzęgło nie robi hałasu o siebie, tylko pozwala instalacji pracować spokojniej i przewidywalniej. Właśnie za to cenię je najbardziej: nie udaje remedium na wszystko, tylko rozwiązuje konkretny problem hydrauliczny tam, gdzie rzeczywiście powstaje.
