Ogranicznik temperatury powrotu to prosty sposób na bezpieczne podłączenie małej podłogówki do instalacji grzejnikowej. Ten tekst pokazuje, jak działa zawór RTL, kiedy ma sens, jak go ustawić i kiedy lepiej postawić na większy układ z mieszaczem. Jeśli planujesz łazienkę, niewielki korytarz albo jedną strefę ogrzewania podłogowego, te różnice naprawdę mają znaczenie.
Najważniejsze informacje o ograniczniku temperatury powrotu
- Ogranicznik pilnuje temperatury wody wracającej z pętli, a nie miesza jej jak klasyczny zawór mieszający.
- Najlepiej sprawdza się przy jednej małej strefie, zwykle w granicach około 10-15 m².
- To rozwiązanie jest proste i tanie, ale nie zastępuje pełnego rozdzielacza przy większej podłogówce.
- Montaż na powrocie i zgodnie z kierunkiem przepływu ma większe znaczenie, niż wygląda na pierwszy rzut oka.
- Nastawy ustawia się ostrożnie, bo zbyt wysoka temperatura od razu odbija się na komforcie i trwałości podłogi.
- Jeśli instalacja ma kilka pętli albo różne strefy, zwykle lepiej od razu wybrać układ z mieszaczem.
Jak działa ogranicznik temperatury powrotu
To samoczynny regulator termostatyczny, który reaguje na temperaturę wody wracającej z pętli ogrzewania podłogowego. Gdy powrót robi się za ciepły, element przymyka przepływ; gdy woda stygnie, znów go otwiera. Dzięki temu pętla nie dostaje bez przerwy zbyt gorącego czynnika i podłoga nie przegrzewa się tak łatwo.
W praktyce to rozwiązanie działa inaczej niż klasyczny mieszacz. Nie buduje osobnego, obniżonego obiegu zasilania, tylko pilnuje, żeby temperatura w samej pętli nie uciekła za wysoko. Ja traktuję je jako prostą, punktową ochronę małej strefy, a nie jako zamiennik pełnej automatyki dla całego domu.
W dokumentacjach producentów spotyka się najczęściej zakresy nastawy od 10 do 50°C. W małych systemach mówi się zwykle o powierzchniach rzędu 10-15 m², przy czym 15 m² traktowałbym raczej jako górną granicę rozsądku niż cel sam w sobie. To wyjaśnia mechanikę, ale ważniejsze pytanie brzmi: kiedy w ogóle warto sięgać po takie rozwiązanie?
Kiedy taki układ ma sens
Najczęściej wtedy, gdy mam jedną małą pętlę podłogówki podłączoną do instalacji grzejnikowej. Myślę tu o łazience, niewielkim korytarzu, wiatrołapie albo strefie, która ma dawać ciepłą posadzkę, a nie obsługiwać cały parter. W takich warunkach prostota układu jest realną zaletą, bo nie dokładam zbędnych pomp, rozdzielaczy i mieszaczy.
- Łazienka - to najczęstszy scenariusz. Mała powierzchnia, duży efekt odczuwalny pod stopą i zwykle łatwa kontrola temperatury.
- Wiatrołap lub korytarz - tu chodzi bardziej o komfort i szybkie wysychanie posadzki niż o równomierne ogrzanie dużej strefy.
- Pojedyncza pętla w modernizowanej instalacji - jeśli dokładam małą podłogówkę do istniejących grzejników, ogranicznik bywa najprostszym rozsądnym wyborem.
- Strefa z niewielkim zapotrzebowaniem na ciepło - gdy nie trzeba precyzyjnie sterować kilkoma pomieszczeniami naraz, układ pozostaje przewidywalny.
Jeśli powierzchnia rośnie, dochodzi kilka pętli albo użytkownik oczekuje precyzyjnej regulacji różnych pomieszczeń, ten układ zaczyna być kompromisem. Wtedy lepiej myśleć o pełnym rozdzielaczu z mieszaczem i automatyką strefową. Różnica między tymi wariantami jest praktyczna, nie akademicka, więc zestawiam ją wprost.
RTL a układ z mieszaczem i rozdzielaczem
| Kryterium | Ogranicznik temperatury powrotu | Rozdzielacz z mieszaczem |
|---|---|---|
| Zastosowanie | Jedna mała pętla lub mała strefa | Większa podłogówka, kilka obiegów, kilka pomieszczeń |
| Koszt | Niższy, prostszy zakup i mniej elementów | Wyższy, bo dochodzą mieszacz, rozdzielacz, często pompa i osprzęt |
| Miejsce montażu | Zwykle mniej miejsca, czasem kompaktowa kaseta | Potrzebna szafa lub sensowna przestrzeń techniczna |
| Regulacja | Ochrona jednej pętli przed przegrzaniem | Lepsza kontrola temperatury zasilania i przepływów |
| Komfort użytkowania | Dobra opcja dla małej strefy | Lepszy przy większym domu i różnych potrzebach cieplnych |
| Ryzyko błędu | Rośnie przy zbyt dużej powierzchni lub złej nastawie | Rośnie przy złym doborze hydrauliki, ale daje większy margines pracy |
Ja wybieram prostotę tylko wtedy, gdy instalacja naprawdę jest mała i jednoznaczna. Gdy widzę kilka pętli, większą powierzchnię albo różne strefy w jednym domu, nie próbuję oszczędzać na układzie, bo później to się mści nierówną temperaturą. Gdy już wiem, co wybrać, zostaje montaż, a tam najłatwiej popełnić kosztowne drobiazgi.
Jak wygląda montaż i najczęstsze błędy

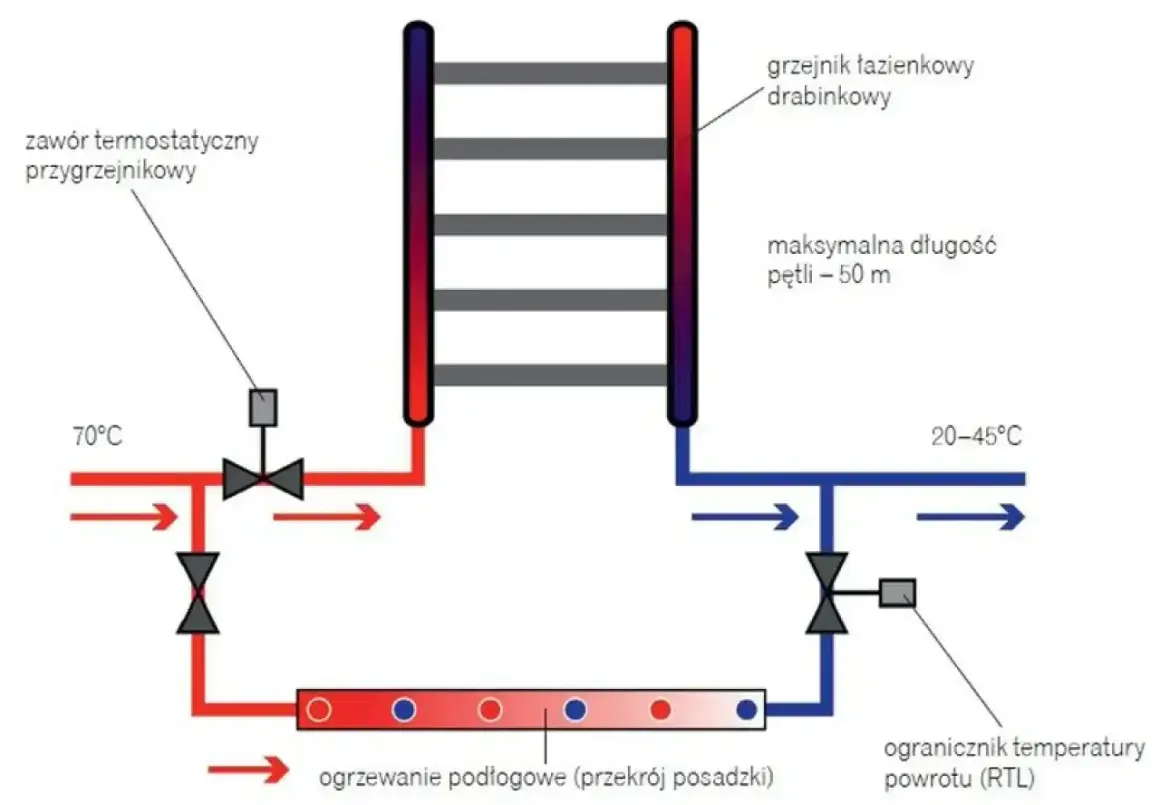

Montaż nie jest skomplikowany, ale kilka drobiazgów decyduje o tym, czy układ będzie działał stabilnie. Element montuje się na powrocie pętli, zgodnie ze strzałką przepływu, a głowica musi pozostać dostępna po zakończeniu prac. Jeśli stosuję kasetę podtynkową, od razu zakładam, że użytkownik będzie chciał tam jeszcze sięgnąć po regulację albo serwis.
- Sprawdzam, czy pętla jest rzeczywiście mała i ma sensowną długość.
- Montuję ogranicznik na powrocie, a nie na zasilaniu.
- Dbam o odpowietrzenie układu przed pierwszym uruchomieniem.
- Ustawiam wstępnie ostrożną nastawę, zamiast od razu iść w górny zakres.
- Po próbnym grzaniu koryguję ustawienie małymi krokami.
Najczęstsze błędy są zaskakująco proste: zły kierunek montażu, zasłonięta głowica, za duża pętla i nastawa ustawiona na pamięć. Zdarza się też, że ktoś próbuje zrobić z małej podłogówki pełnowymiarowy obieg i oczekuje od ogranicznika cudów. To nie zadziała, bo ten element ma pilnować temperatury, a nie naprawiać złą hydraulikę.
Jeśli instalacja ma pracować w ścianie lub w kasecie, zwracam uwagę na dostęp serwisowy i miejsce na pokrętło. Z pozoru drobiazg, a po zabudowie bywa najdroższym problemem w całym remoncie. Po poprawnym montażu zostaje już tylko ustawienie temperatury, czyli moment, w którym łatwo przesadzić w drugą stronę.
Jak ustawić temperaturę bez zgadywania

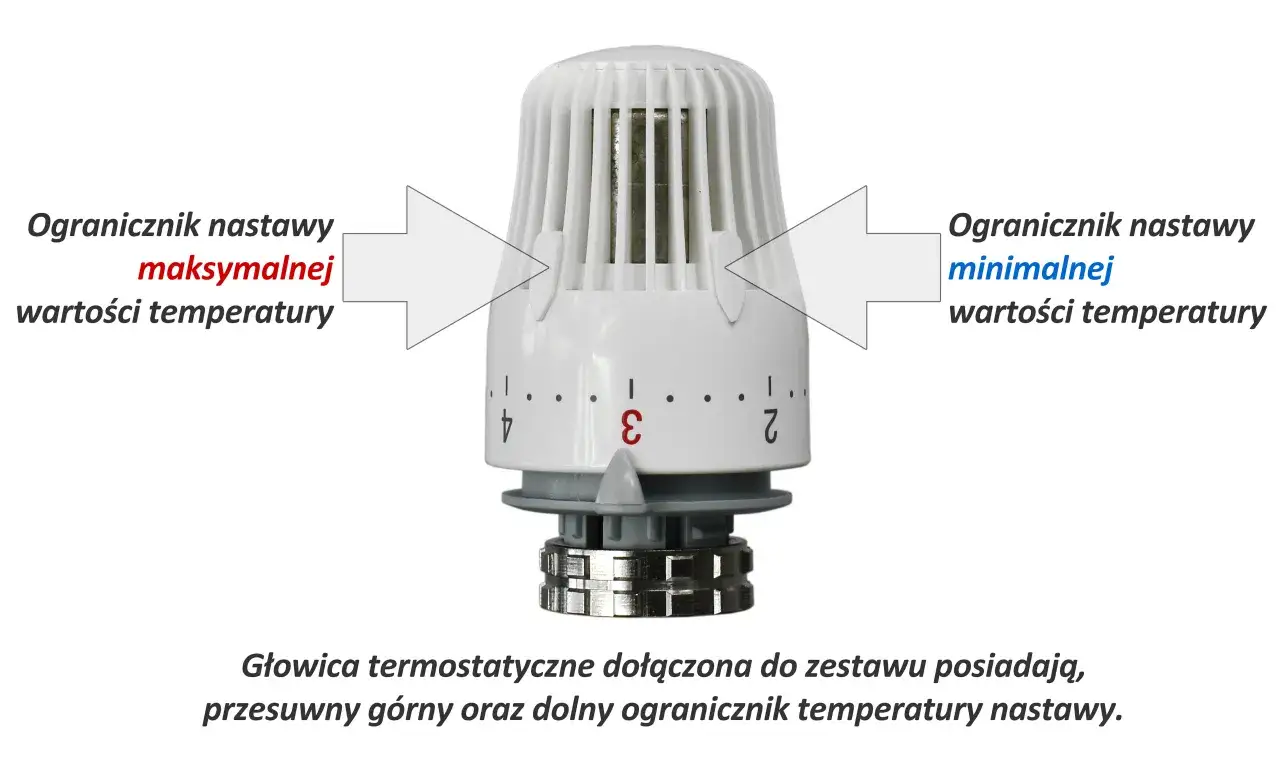

W małej podłogówce nie szukam najwyższej możliwej wartości, tylko takiej, przy której posadzka jest komfortowa i instalacja nie faluje. Na wielu głowicach skala kończy się w zakresie 10-50°C, ale w praktyce nie zaczynam od maksimum. Dużo rozsądniej jest wystartować zachowawczo, dać układowi czas i dopiero później korygować nastawę.
Jeśli producent podaje, że przy takim rozwiązaniu podłoga utrzymuje komfort w okolicy 30°C, traktuję to jako punkt odniesienia, a nie magiczną liczbę. W łazience z płytkami zwykle kończę bliżej wartości dającej wyraźnie ciepłą, ale nie gorącą posadzkę. Gdy podłoga jest za chłodna, zwiększam nastawę małymi krokami i czekam co najmniej kilka godzin, a najlepiej do następnego dnia.
- Za zimno - zwiększam nastawę o niewielki krok i obserwuję instalację przez 12-24 godziny.
- Za ciepło - schodzę o jeden stopień i sprawdzam, czy komfort wciąż jest dobry.
- Wahania temperatury - zwykle sygnalizują zbyt dużą pętlę, za wysoki przepływ albo zbyt agresywną nastawę.
Nie ustawiam tego „na oko” pod sam koniec remontu, tylko po normalnym rozgrzaniu instalacji. Posadzka reaguje wolno, więc pośpiech jest tu kiepskim doradcą. Sama regulacja to jednak nie wszystko, bo koszty i sens zakupu też trzeba policzyć uczciwie.
Ile kosztuje i gdzie nie warto oszczędzać
Na rynku proste zestawy zaczynają się zwykle od około 80-200 zł. Kompletne kasety podtynkowe i markowe zestawy chodzą częściej w widełkach 200-650 zł, zależnie od obudowy, głowicy i sposobu przyłączenia. To nie jest wydatek, na którym oszczędzałbym za wszelką cenę, bo błędny dobór albo słaba głowica potrafią kosztować więcej niż sam zakup.
- Głowica i zakres nastawy - tu liczy się stabilność pracy, a nie tylko cena na etykiecie.
- Kompatybilność z rurami i złączkami - jeśli trzeba kombinować z przejściówkami, rośnie ryzyko problemów.
- Obudowa lub kaseta - przy zabudowie podtynkowej dostęp serwisowy jest ważniejszy niż oszczędność kilku centymetrów.
- Jakość wykonania - prosty korpus ma działać latami bez kaprysów, a nie tylko dobrze wyglądać na zdjęciu.
Ja patrzę na ten zakup jak na element bezpieczeństwa małej strefy, a nie jak na ozdobę instalacji. Jeśli różnica w cenie wynika z lepszego montażu, czytelniejszej skali i sensownej obudowy, zwykle jest to wydatek, który się broni. Przed zakupem sprawdzam jeszcze kilka szczegółów, które często wychodzą dopiero za późno.
Co sprawdzić przed zakupem, żeby instalacja nie rozczarowała
Najpierw weryfikuję, czy to naprawdę jedna mała pętla, a nie zalążek większej instalacji. Potem sprawdzam realną powierzchnię, długość obiegu, średnicę rur i miejsce na montaż. Jeśli choć jeden z tych punktów budzi wątpliwość, nie kupuję elementu w ciemno, bo później można utknąć między zbyt małym zakresem pracy a zbyt dużymi oczekiwaniami wobec całego układu.
- Jeśli strefa ma przekroczyć około 15 m², rozważam pełniejszy układ zamiast prostego ogranicznika.
- Jeśli pętla ma obsługiwać kilka pomieszczeń, od razu myślę o rozdzielaczu z mieszaczem.
- Jeśli montaż ma być podtynkowy, sprawdzam dostęp do głowicy po zabudowie.
- Jeśli instalacja już pracuje na wysokich parametrach, pilnuję, by ogranicznik rzeczywiście był na powrocie i miał właściwy kierunek przepływu.
Dobrze dobrany ogranicznik temperatury powrotu rozwiązuje bardzo konkretny problem: bezpiecznie i prosto obsługuje małą podłogówkę z istniejącej instalacji. Gdy jednak układ ma urosnąć do kilku stref, lepiej od razu postawić na pełniejszą hydraulikę, niż udawać, że mały element zrobi robotę dużego systemu.
