Grupa bezpieczeństwa w instalacji c.o. to jeden z tych elementów, które zwykle są małe, a robią dużą różnicę. W tym artykule wyjaśniam, z czego składa się taki zestaw, jak działa w praktyce, gdzie powinien być zamontowany i na co zwrócić uwagę przy doborze oraz montażu, żeby instalacja grzewcza pracowała stabilnie i bezpiecznie.
Najważniejsze rzeczy, które warto wiedzieć o zabezpieczeniu instalacji c.o.
- Chroni układ przed nadmiernym wzrostem ciśnienia, który pojawia się, gdy woda się nagrzewa i zwiększa objętość.
- Typowy zestaw tworzą: zawór bezpieczeństwa, manometr i automatyczny odpowietrznik.
- Montuje się ją po stronie zasilania, możliwie blisko źródła ciepła, bez armatury odcinającej po drodze.
- W układzie zamkniętym to ważny element ochrony, ale nie zastępuje naczynia wzbiorczego.
- W instalacjach z kotłem na paliwo stałe często potrzebne jest dodatkowe zabezpieczenie przed przegrzaniem.
- Proste zestawy kosztują zwykle od ok. 70-150 zł, a lepiej wyposażone modele i kompletne rozwiązania potrafią kosztować kilkaset złotych.
Co robi grupa bezpieczeństwa w instalacji c.o.
W praktyce grupa bezpieczeństwa CO jest pierwszą linią ochrony przed tym, co w instalacji grzewczej zdarza się najczęściej: skokiem ciśnienia, zapowietrzeniem i brakiem kontroli nad stanem układu. Gdy woda się nagrzewa, jej objętość rośnie. Jeśli instalacja jest zamknięta i nie ma gdzie przyjąć tej zmiany, ciśnienie zaczyna rosnąć bardzo szybko. Właśnie wtedy do gry wchodzi zawór bezpieczeństwa.
Ja patrzę na ten element nie jak na dodatek, ale jak na obowiązkowy „bezpiecznik” kotłowni. Manometr pozwala od razu sprawdzić, czy układ pracuje w normalnym zakresie. Odpowietrznik automatyczny usuwa powietrze, które obniża sprawność grzania, potrafi powodować szumy i zaburza obieg wody. Całość działa razem, a nie osobno.
Najważniejsze jest jednak to, czego taki zestaw nie robi: nie zastępuje naczynia wzbiorczego. Naczynie przeponowe przejmuje wzrost objętości wody, a grupa bezpieczeństwa reaguje wtedy, gdy coś poszło nie tak albo ciśnienie zaczęło wymykać się spod kontroli. To dwa różne zadania, które muszą współpracować.
Warto też pamiętać, że zagrożenie nie wynika wyłącznie z wysokiej temperatury. Problemem bywają także błędy montażowe, zbyt małe naczynie przeponowe, zapowietrzenie lub zablokowany przepływ. Dlatego ten element traktuję jako część większego układu ochronnego, a nie samodzielny gadżet do kotła.
Żeby to dobrze zrozumieć, trzeba najpierw wiedzieć, z jakich części taki zestaw jest zbudowany i co dokładnie robi każda z nich.

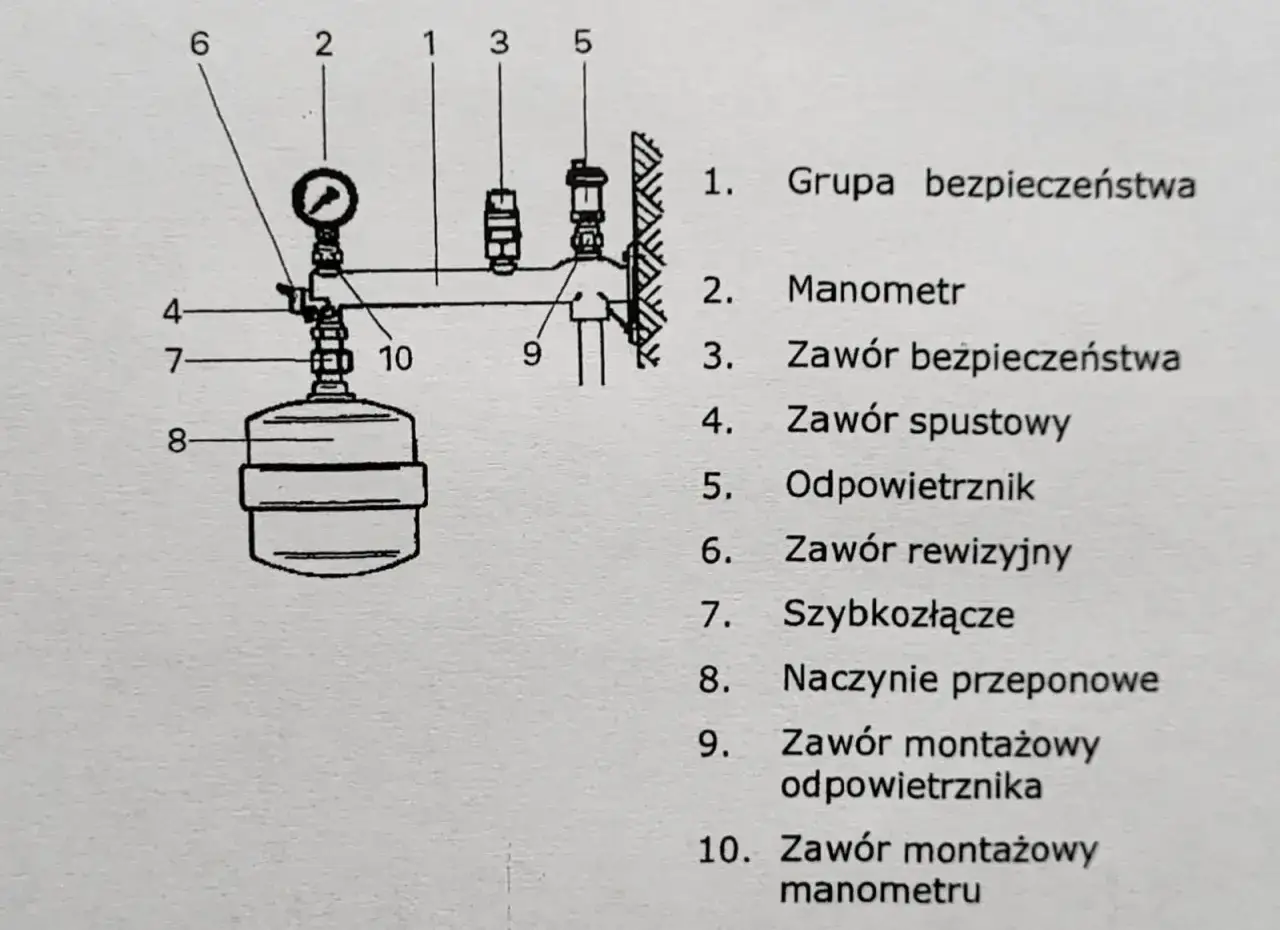

Z czego składa się typowy zestaw i co robi każdy element
Najczęściej spotkasz zestaw złożony z trzech podstawowych podzespołów, ale przy lepszych rozwiązaniach pojawiają się też dodatkowe elementy ułatwiające montaż i serwis. To właśnie od nich zależy wygoda obsługi oraz to, jak czytelnie da się kontrolować ciśnienie w instalacji.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Zawór bezpieczeństwa | Otwiera się po przekroczeniu dopuszczalnego ciśnienia i upuszcza nadmiar wody z układu. | W domowych instalacjach bardzo często spotyka się nastawę 3 bar, ale zawsze trzeba sprawdzić zalecenia producenta źródła ciepła. |
| Manometr | Pozwala na bieżąco kontrolować ciśnienie w instalacji. | Skala powinna być czytelna, a tarcza dobrze widoczna z miejsca obsługi kotła. |
| Automatyczny odpowietrznik | Usuwa nagromadzone powietrze z obiegu. | Ważna jest pionowa pozycja pracy i możliwość serwisowania bez opróżniania całej instalacji. |
| Belka lub korpus montażowy | Łączy podzespoły w jeden kompaktowy zestaw i ułatwia montaż na ścianie lub przy kotle. | Materiał i jakość wykonania wpływają na trwałość oraz odporność na korozję. |
| Szybkozłącze do naczynia przeponowego | Ułatwia podłączenie naczynia wzbiorczego i kontrolę całego układu. | To szczególnie praktyczne przy serwisie i wymianie naczynia. |
| Zawór spustowy lub rewizyjny | Pozwala spuścić wodę albo sprawdzić elementy zestawu bez niepotrzebnej ingerencji w instalację. | Nie każdy komplet go ma, ale przy obsłudze kotłowni to bardzo wygodne rozwiązanie. |
W dobrze zaprojektowanym zestawie nie chodzi o samą liczbę elementów, ale o to, czy wszystkie są logicznie połączone. Jeśli producent przewidział zawór montażowy przy odpowietrzniku albo manometrze, to nie jest drobiazg marketingowy. W praktyce ułatwia to serwis i skraca czas ewentualnej naprawy.
Od strony użytkowej najważniejsze jest jedno: grupa bezpieczeństwa ma reagować natychmiast, a nie pośrednio. Dlatego następna rzecz, którą trzeba sobie uporządkować, to miejsce montażu i typ instalacji, w której ten zestaw rzeczywiście ma sens.
Gdzie montuje się ją i w jakich układach ma sens
Najczęściej montuje się ją po stronie zasilania, możliwie blisko źródła ciepła. Taka lokalizacja nie jest przypadkowa. Im krótsza droga między kotłem a zabezpieczeniem, tym szybciej układ może zareagować na wzrost ciśnienia i tym mniejsze ryzyko, że po drodze pojawi się niepotrzebny opór albo punkt krytyczny.
Układ zamknięty
To tutaj grupa bezpieczeństwa ma największe znaczenie. W nowoczesnych instalacjach zamkniętych, z kotłem gazowym, pompą ciepła czy kotłem na pellet, zestaw ten jest standardowym elementem ochrony. W układzie zamkniętym nie ma otwartego naczynia, które „wypuści” nadmiar objętości wody do atmosfery, więc kontrola ciśnienia musi być rozwiązana inaczej.
W praktyce oznacza to również, że na drodze między źródłem ciepła a zaworem bezpieczeństwa nie powinno być armatury odcinającej. Jeśli ktoś wstawi tam zawór kulowy i zakręci go „na czas serwisu”, ryzykuje bardzo dużo. Zawór bezpieczeństwa musi mieć zawsze swobodną drogę do zadziałania.
Układ otwarty
W układach otwartych zasada ochrony jest inna, bo rolę stabilizacji przejmuje naczynie wzbiorcze otwarte. W takim systemie klasyczna grupa bezpieczeństwa nie pełni dokładnie tej samej funkcji co w instalacji zamkniętej. To ważne rozróżnienie, bo wiele osób wrzuca oba rozwiązania do jednego worka, a to prowadzi do błędnych zakupów.
Jeśli instalacja ma pracować w systemie otwartym, trzeba ją projektować inaczej i nie zakładać, że jeden gotowy zestaw rozwiąże wszystko. Tu liczy się cały układ, nie tylko pojedynczy element.
Przeczytaj również: Grzejnik aluminiowy czy stalowy? Wybierz idealny do Twojego domu
Kotły na paliwo stałe
Przy kotłach na paliwo stałe temat robi się bardziej wymagający. Sama grupa bezpieczeństwa nie wystarczy, jeśli źródło ciepła może gwałtownie się przegrzać przy zaniku prądu albo przy zablokowanym odbiorze ciepła. W takich sytuacjach stosuje się dodatkowe zabezpieczenia, na przykład wężownicę schładzającą z zaworem termicznym albo zawór dwufunkcyjny, zależnie od konstrukcji kotła i mocy urządzenia.
To jest jeden z tych momentów, w których warto odrzucić uproszczenia. W kotłowni nie działa zasada „jedna część załatwia wszystko”. Przy paliwach stałych bezpieczeństwo opiera się na kilku warstwach ochrony, a grupa jest tylko jedną z nich.
Skoro wiadomo już, gdzie montuje się zestaw i kiedy naprawdę go potrzebujesz, pozostaje pytanie praktyczne: jak wybrać właściwy model, żeby nie przepłacić i nie kupić czegoś niedopasowanego.
Jak dobrać zestaw bez przepłacania
Dobór nie powinien zaczynać się od ceny, tylko od parametrów instalacji. Najpierw sprawdza się zalecenia producenta kotła lub pompy ciepła, potem średnice przyłączeń i dopiero na końcu porównuje się wykonanie, wyposażenie dodatkowe oraz koszt.
Ja zwracam uwagę na pięć rzeczy: nastawę zaworu, rozmiar przyłączy, materiał korpusu, obecność przyłącza do naczynia oraz łatwość serwisu. W dobrze dobranym zestawie nie ma przypadkowych kompromisów. Jeśli instalacja jest mała i prosta, nie ma sensu dopłacać do rozbudowanego rozwiązania z elementami, których nie wykorzystasz. Jeśli jednak układ jest większy, bardziej rozgałęziony albo ma pracować długie lata bez ciągłych poprawek, oszczędzanie na jakości szybko wychodzi bokiem.
| Wariant | Kiedy ma sens | Orientacyjny koszt | Moja uwaga |
|---|---|---|---|
| Prosty zestaw 3 bar | Mała, standardowa instalacja domowa | ok. 70-150 zł | Wystarczy, jeśli parametry kotła i średnice przyłączy są zgodne z instalacją. |
| Model z przyłączem do naczynia i lepszym korpusem | Gdy chcesz wygodniejszy montaż i łatwiejszy serwis | ok. 150-260 zł | To najczęściej rozsądny środek między ceną a funkcjonalnością. |
| Zestaw z izolacją lub dodatkowymi zaworami serwisowymi | W bardziej rozbudowanej kotłowni albo przy częstszej obsłudze | ok. 260-460 zł | Drożej, ale zwykle wygodniej i czyściej w eksploatacji. |
| Duże lub specjalistyczne rozwiązania | Instalacje o większej mocy, bardziej wymagające układy | powyżej 460 zł | Tu już nie kupujesz „samego zaworu”, tylko komplet funkcji i lepsze wykonanie. |
Jeśli miałbym wskazać jeden błąd zakupowy, to byłoby nim patrzenie wyłącznie na nazwę „3 bar” i ignorowanie reszty parametrów. Dwa zestawy mogą mieć tę samą nastawę zaworu, ale zupełnie inną jakość korpusu, inne średnice, inne rozwiązanie odpowietrznika i inną wygodę montażu. W kotłowni takie różnice czuć bardzo szybko.
W praktyce lepiej zapłacić trochę więcej za zestaw, który będzie dobrze widoczny, łatwy do serwisowania i dopasowany do naczynia wzbiorczego, niż wybierać najtańszą opcję bez sprawdzenia, czy nie zabrakło istotnego elementu.
Właśnie dlatego po zakupie i montażu nie zamykam tematu. Najwięcej kłopotów pojawia się zwykle nie od razu, tylko po pierwszym uruchomieniu albo po kilku cyklach grzania.
Najszybciej psują instalację te błędy montażowe
- Montowanie zaworu odcinającego między źródłem ciepła a zaworem bezpieczeństwa.
- Zbyt długa, zwężona albo źle poprowadzona rura wyrzutowa z zaworu.
- Ustawienie odpowietrznika w pozycji, w której nie może poprawnie pracować.
- Ukrycie manometru w miejscu, w którym nie da się go odczytać bez otwierania szafki lub schylania się pod urządzenie.
- Dobór zaworu bezpieczeństwa bez sprawdzenia wymagań producenta kotła.
- Mylenie funkcji grupy bezpieczeństwa z funkcją naczynia przeponowego.
- Ignorowanie pierwszych śladów wycieku z zaworu, bo „przecież to tylko kilka kropel”.
Ten ostatni punkt jest szczególnie zdradliwy. Jeśli zawór bezpieczeństwa zaczyna regularnie podciekać, problem zwykle nie leży w samym zaworze, tylko w całym układzie: zbyt wysokim ciśnieniu napełnienia, źle dobranym naczyniu wzbiorczym, przegrzewaniu albo błędzie w montażu. Zawór jest tu sygnalizatorem, nie główną przyczyną.
Warto też pamiętać o czystości instalacji. Zanieczyszczenia, resztki po montażu, opiłki albo uszczelnienia na gwincie potrafią zaburzyć pracę armatury. Dlatego przed uruchomieniem liczy się nie tylko samo podłączenie, ale też dokładne przepłukanie układu.
Po tych błędach zwykle pojawia się jeszcze jedno pytanie: ile to wszystko kosztuje i czy dopłata do lepszego rozwiązania ma sens w konkretnej kotłowni.
Ile kosztuje i kiedy dopłata ma sens
Ceny są dziś szerokie, bo rynek oferuje zarówno proste zestawy, jak i rozbudowane grupy z lepszym korpusem, izolacją, szybkozłączem do naczynia i wygodniejszym serwisem. W prostych instalacjach różnica między budżetowym a lepszym rozwiązaniem potrafi wynosić kilkadziesiąt lub kilkaset złotych, ale to właśnie te dodatkowe pieniądze często kupują spokój na lata.
Dopłata ma sens przede wszystkim wtedy, gdy:
- kotłownia jest trudniej dostępna i chcesz mieć czytelny manometr oraz wygodny serwis,
- układ ma większą moc lub jest bardziej rozbudowany,
- zależy Ci na lepszej odporności na korozję i stabilniejszym montażu,
- chcesz ograniczyć ryzyko późniejszych przeróbek i wymian.
Jeśli instalacja jest mała, prosta i dobrze zaprojektowana, podstawowy zestaw też może być w pełni wystarczający. Ja nie robię z tego miejsca na pokazowe oszczędności ani na niepotrzebny luksus. To ma działać pewnie, a nie wyglądać efektownie w katalogu.
Po zakupie i montażu zostaje już tylko ostatni krok: sprawdzenie, czy wszystko zostało uruchomione w sposób, który naprawdę chroni instalację, a nie tylko zamyka temat na papierze.
Co sprawdzam przed pierwszym rozgrzaniem instalacji
Przed uruchomieniem patrzę na kilka rzeczy bardzo konkretnie. Po pierwsze, ciśnienie na zimno powinno mieścić się w zakresie zaleconym dla danej instalacji. W domowych układach często spotyka się wartości w okolicach 1,2-1,6 bar, ale dokładny poziom zależy od wysokości budynku, pojemności układu i wytycznych producenta. Po drugie, odpowietrznik musi mieć warunki do pracy, a zawór bezpieczeństwa nie może być niczym odcięty ani zasłonięty.
Sprawdzam też cztery praktyczne punkty:
- czy manometr jest czytelny i pokazuje sensowną wartość startową,
- czy z zaworu bezpieczeństwa jest poprowadzony odpływ w bezpieczne miejsce,
- czy naczynie wzbiorcze jest prawidłowo podłączone i ma właściwe parametry,
- czy po pierwszym nagrzaniu nie pojawiają się ślady przecieków albo częstego upustu wody.
Jeśli po uruchomieniu zawór zaczyna regularnie wypuszczać wodę, nie traktuję tego jako „normy”. To sygnał, że trzeba wrócić do doboru ciśnienia, naczynia albo samego montażu. Z kolei jeśli instalacja długo się zapowietrza, powietrze zwykle nie jest przypadkiem, tylko objawem szerszego problemu z układem.
W dobrze zrobionej kotłowni grupa bezpieczeństwa nie rzuca się w oczy. I właśnie tak powinno być: ma działać cicho, konsekwentnie i wtedy, kiedy naprawdę jest potrzebna.
