W instalacji grzejnikowej liczy się nie tylko moc kotła i typ głowicy, ale też to, ile wody trafia do każdego grzejnika. Nastawa wstępna grzejnika pozwala ograniczyć maksymalny przepływ tak, żeby jedne pomieszczenia nie były przegrzewane kosztem innych. Poniżej wyjaśniam, jak to działa, jak odczytać skalę na zaworze i jak ustawić ją bez zgadywania.
Najważniejsze rzeczy, które trzeba wiedzieć przed regulacją
- Nastawa wstępna nie służy do ustawiania temperatury w pokoju, tylko do ograniczenia maksymalnego przepływu wody przez zawór.
- Najczęściej reguluje się ją na zaworze termostatycznym albo na zaworze powrotnym, a nie na samej głowicy.
- Źle ustawiona instalacja zwykle grzeje nierówno, szumi albo przegrzewa grzejniki położone najbliżej źródła ciepła.
- W wielu modelach spotkasz skalę od 1 do 6, ale dokładne oznaczenia zależą od producenta.
- Po zmianie nastawy trzeba dać instalacji czas na reakcję i dopiero potem oceniać efekt.
- Jeśli nie masz projektu albo instalacja jest rozbudowana, lepiej oprzeć się na danych producenta lub pomiarze niż na intuicji.
Czym jest nastawa wstępna i co robi w instalacji
Ja traktuję ją jak ogranicznik przepływu. W praktyce chodzi o to, żeby zawór nie przepuszczał więcej wody, niż dany grzejnik rzeczywiście potrzebuje do pracy przy zadanej mocy. Danfoss opisuje ten mechanizm właśnie jako sposób na dostarczenie do każdego grzejnika tylko takiej ilości ciepłej wody, jaka jest potrzebna do osiągnięcia komfortu w pomieszczeniu.
To ważne rozróżnienie: głowica termostatyczna decyduje, kiedy zawór ma się przymykać, a nastawa wstępna określa, jak duży może być przepływ przy pełnym otwarciu. Bez tego grzejniki położone bliżej kotła lub rozdzielacza zwykle zabierają większą część strumienia, a dalsze dostają za mało. W efekcie instalacja działa, ale nie pracuje równo.
Właśnie dlatego nastawa wstępna jest elementem równoważenia hydraulicznego, a nie zwykłym „pokrętłem od ciepła”. Gdy rozumie się tę różnicę, łatwiej uniknąć przypadkowego przestawiania całej instalacji. To prowadzi do pytania, kiedy taka regulacja naprawdę ma znaczenie.
Kiedy regulacja ma największe znaczenie
Najbardziej widać jej sens tam, gdzie woda może wybrać sobie łatwiejszą drogę i omijać część obiegów. W domach i mieszkaniach dzieje się to bardzo często, zwłaszcza gdy instalacja ma różne długości podejść, kilka pionów albo grzejniki o bardzo różnej mocy.
- Po wymianie kotła, pompy, zaworów albo głowic.
- Po montażu nowych grzejników lub zmianie ich mocy.
- Gdy grzejniki blisko źródła ciepła są wyraźnie gorętsze niż te dalej położone.
- Gdy pojawia się szum, gwizd albo nerwowa praca zaworów.
- Po modernizacji instalacji z ręcznych zaworów na termostatyczne.
W większych układach samo ręczne zdławienie bywa za mało precyzyjne. Przy wielu grzejnikach lub pionach instalatorzy częściej sięgają po rozwiązania automatyczne lub zawory niezależne od ciśnienia, bo tam zwykła korekta skali nie rozwiązuje wszystkich problemów. Jeśli jednak mówimy o typowej instalacji grzejnikowej, dobrze ustawiona nastawa zwykle robi dużą różnicę bez kosztownej przebudowy. Teraz przejdźmy do samej regulacji.
Jak ustawić ją krok po kroku

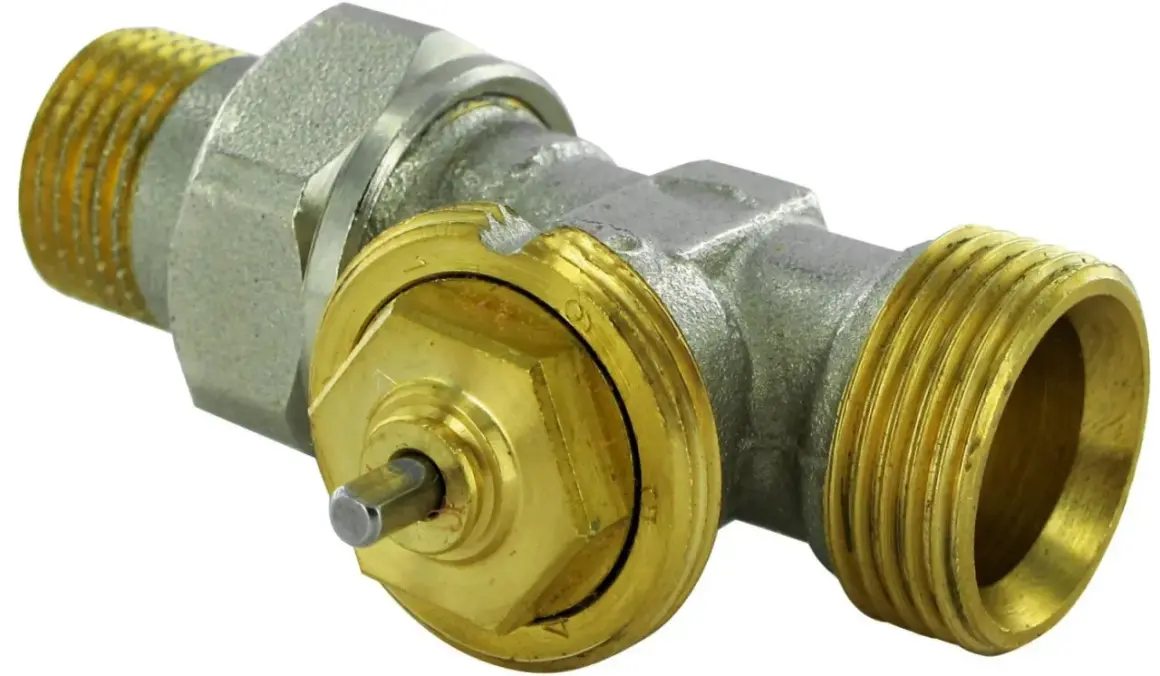

Zaczynam zawsze od ustalenia, na jakim zaworze faktycznie znajduje się regulacja. W jednych modelach nastawę ustawia się na wkładce zaworu termostatycznego, w innych na zaworze powrotnym. Sama głowica nie jest miejscem do ustawiania przepływu, więc nie warto mylić tych dwóch funkcji.
- Sprawdź model zaworu i jego skalę. Jeśli masz dokumentację, poszukaj tabeli przepływów lub wartości Kv.
- Zdejmij głowicę termostatyczną albo osłonę, żeby zobaczyć pierścień nastawczy lub śrubę regulacyjną.
- Odnajdź punkt wyjścia. Jeśli instalacja była liczona projektowo, trzymaj się wartości z projektu. Jeśli nie, zacznij od ustawienia pośredniego.
- Użyj właściwego narzędzia. W wielu zaworach wystarcza klucz 8 mm albo dedykowany kluczyk producenta.
- Przestaw nastawę małym krokiem i zaznacz pozycję, żeby później wiedzieć, od czego wracasz.
- Odczekaj kilka godzin, a przy całej instalacji najlepiej do następnego dnia, zanim ocenisz efekt.
W instrukcjach wielu producentów, na przykład KELLER, skala bywa opisana cyframi 1-6, a ustawienie wykonuje się przez obrócenie wkładki do żądanej pozycji. To ważne, bo oznaczenia nie są uniwersalne: w jednym zaworze „3” oznacza umiarkowany przepływ, a w innym zupełnie inną wartość techniczną. Dlatego jeśli masz projekt, szukaj nie tylko numeru, ale też przepływu w l/h albo współczynnika Kv. To właśnie on mówi więcej niż sama cyfra na pierścieniu.
| Oznaczenie na skali | Co zwykle oznacza w praktyce | Jak ja to czytam podczas regulacji |
|---|---|---|
| 1-2 | Mocne zdławienie przepływu | Przy małych grzejnikach albo wtedy, gdy dany pokój przegrzewa się jako pierwszy |
| 3-4 | Ustawienie pośrednie | Dobry punkt startowy, gdy nie mam pewności i chcę zacząć ostrożnie |
| 5-6 lub N | Duży przepływ albo pełne otwarcie | Stosowane tam, gdzie grzejnik jest końcowy lub wymaga większego zasilania |
Ten schemat trzeba traktować orientacyjnie, bo każdy producent ma własną charakterystykę zaworu. Najważniejsze jest to, żeby nie przestawiać wszystkiego naraz i nie oceniać efektu po pięciu minutach. Różnica staje się widoczna dopiero wtedy, gdy instalacja naprawdę popracuje.
Jak rozpoznać, że nastawa jest ustawiona źle
Źle dobrana nastawa nie zawsze od razu daje objawy w samym zaworze. Częściej widać ją w pracy całej instalacji: jedne pokoje są za ciepłe, inne za chłodne, a grzejniki zachowują się nierówno mimo podobnego ustawienia głowic. Tu najłatwiej popełnić błąd, bo winę zrzuca się wtedy na termostat, chociaż problem leży w przepływie.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Grzejniki blisko źródła są bardzo gorące, dalsze ledwo letnie | Za duży przepływ w pierwszych obiegach i brak równowagi | Nastawy na najbliższych grzejnikach oraz to, czy dalsze nie są zbyt zdławione |
| Szum lub gwizd przy zaworze | Za duża prędkość przepływu albo zbyt wysokie ciśnienie różnicowe | Pompa, zawory i ewentualne dławienie przepływu |
| Pokój przegrzewa się mimo częściowo przymkniętej głowicy | Przepływ nadal jest zbyt duży | Obniżenie nastawy o mały krok |
| Grzejnik jest zimny mimo otwartej głowicy | Za mały przepływ, ale też możliwe zapowietrzenie albo zabrudzenie instalacji | Odpowietrzenie, filtr, stan zaworu i temperaturę zasilania |
Tu ważna uwaga: nie każdy problem z grzejnikiem wynika z samej nastawy. Czasem winny jest zapowietrzony grzejnik, przytkany filtr, źle ustawiona pompa albo źle zamontowana głowica, która nie widzi poprawnie temperatury w pomieszczeniu. Dlatego zanim uznam, że zawór jest źle ustawiony, sprawdzam najpierw podstawy. A to prowadzi do typowych błędów, które widzę najczęściej.
Najczęstsze błędy, które psują efekt
Przy tej regulacji ludzie najczęściej robią jedną z dwóch rzeczy: albo nie ruszają niczego, albo przestawiają wszystko za mocno. Oba podejścia są złe, bo hydraulika instalacji lubi małe i świadome korekty, nie przypadkowe ruchy.
- Mylenie nastawy wstępnej z temperaturą ustawioną na głowicy.
- Ustawianie identycznej pozycji na wszystkich grzejnikach.
- Zmiana kilku zaworów jednocześnie bez sprawdzenia efektu pośredniego.
- Brak czasu na stabilizację po każdej korekcie.
- Ignorowanie odpowietrzenia, filtra i parametrów pompy.
- Przysłanianie głowicy meblem, zasłoną albo wnęką, przez co termostat błędnie odczytuje temperaturę.
Ja zwykle powtarzam prostą zasadę: jeśli nie masz pewności, zmieniaj tylko jeden grzejnik naraz i zapisuj pozycję wyjściową. Wtedy łatwo wrócić do poprzedniego ustawienia, gdy efekt okaże się gorszy niż przed korektą. Jeśli jednak instalacja nadal zachowuje się nierówno, problem może być szerszy niż pojedynczy zawór.
Kiedy lepiej zlecić to instalatorowi
Są sytuacje, w których regulacja „na oko” zwyczajnie się nie opłaca. Dotyczy to przede wszystkim instalacji bez projektu, starszych układów z niepewnymi przepływami oraz domów, w których grzejniki współpracują z innymi obiegami, na przykład z podłogówką.
- Nie masz dokumentacji i nie wiesz, jaki przepływ powinien mieć konkretny grzejnik.
- Instalacja ma wiele pionów, a różnice temperatur są wyraźne mimo podobnych ustawień głowic.
- Po korekcie nadal pojawia się szum, nierówne grzanie albo przegrzewanie wybranych pomieszczeń.
- Chcesz dobrać nastawy do modernizacji pompy lub źródła ciepła.
- Potrzebny jest pomiar przepływu, ciśnienia różnicowego albo dokładne równoważenie całej instalacji.
W takich przypadkach instalator nie tylko przestawia zawory, ale też sprawdza, czy cały układ ma sens hydrauliczny. To szczególnie ważne, gdy instalacja jest większa albo po modernizacji zaczęła zachowywać się inaczej niż wcześniej. Dobrze wykonany pomiar oszczędza czas, bo nie trzeba potem wracać do losowych korekt.
Co sprawdzić po zmianie, żeby efekt się utrzymał
Po regulacji nie zamykam tematu od razu. Zostawiam instalacji czas na reakcję i sprawdzam, czy zmiana rzeczywiście poprawiła komfort, czy tylko przesunęła problem w inne miejsce. W praktyce najlepiej oceniać efekt po kilku godzinach, a przy całej instalacji po jednym pełnym cyklu pracy.
- Sprawdź temperaturę w pomieszczeniach po 12-24 godzinach.
- Upewnij się, że grzejniki są odpowietrzone.
- Porównaj działanie grzejników blisko źródła ciepła i tych na końcu instalacji.
- Zapisz ustawioną pozycję, żeby wrócić do niej po sezonie lub po serwisie.
- Obserwuj, czy zawory pracują cicho i bez wyraźnych wahań temperatury.
Jeśli po takiej korekcie grzejniki nagrzewają się równomiernie, zawory są ciche, a pokoje trzymają zbliżoną temperaturę, to znaczy, że instalacja została dobrze zbalansowana. Właśnie o to chodzi w całej regulacji: nie o samą cyfrę na zaworze, ale o stabilny, przewidywalny komfort i sensowne zużycie energii.
