Obieg grawitacyjny potrafi działać latami bez pompy, ale tylko wtedy, gdy instalacja ma sens hydrauliczny. Najczęściej decydują o tym średnica przewodów, materiał rur, liczba załamań i sposób prowadzenia trasy. W tym artykule pokazuję, jakie rozwiązania naprawdę sprawdzają się w praktyce, a które wyglądają dobrze tylko na papierze.
Najważniejsze decyzje, które przesądzają o działaniu instalacji
- W obiegu grawitacyjnym liczy się przede wszystkim duża średnica wewnętrzna i jak najmniejsze opory przepływu.
- Na główne odcinki najlepiej sprawdzają się stal czarna i miedź; tworzywo zostawiam raczej do krótszych, pomocniczych fragmentów.
- W praktyce główne przewody mają zwykle 32-40 mm, a przy dłuższych trasach lub większej liczbie grzejników nawet więcej.
- Poziome odcinki muszą mieć lekki spadek, a cała instalacja powinna być prowadzona możliwie prosto.
- Jeśli modernizujesz stary dom, wybór rur trzeba dopasować do całego układu, a nie tylko do ceny metra przewodu.
Jak działa obieg grawitacyjny i dlaczego rura ma tu takie znaczenie

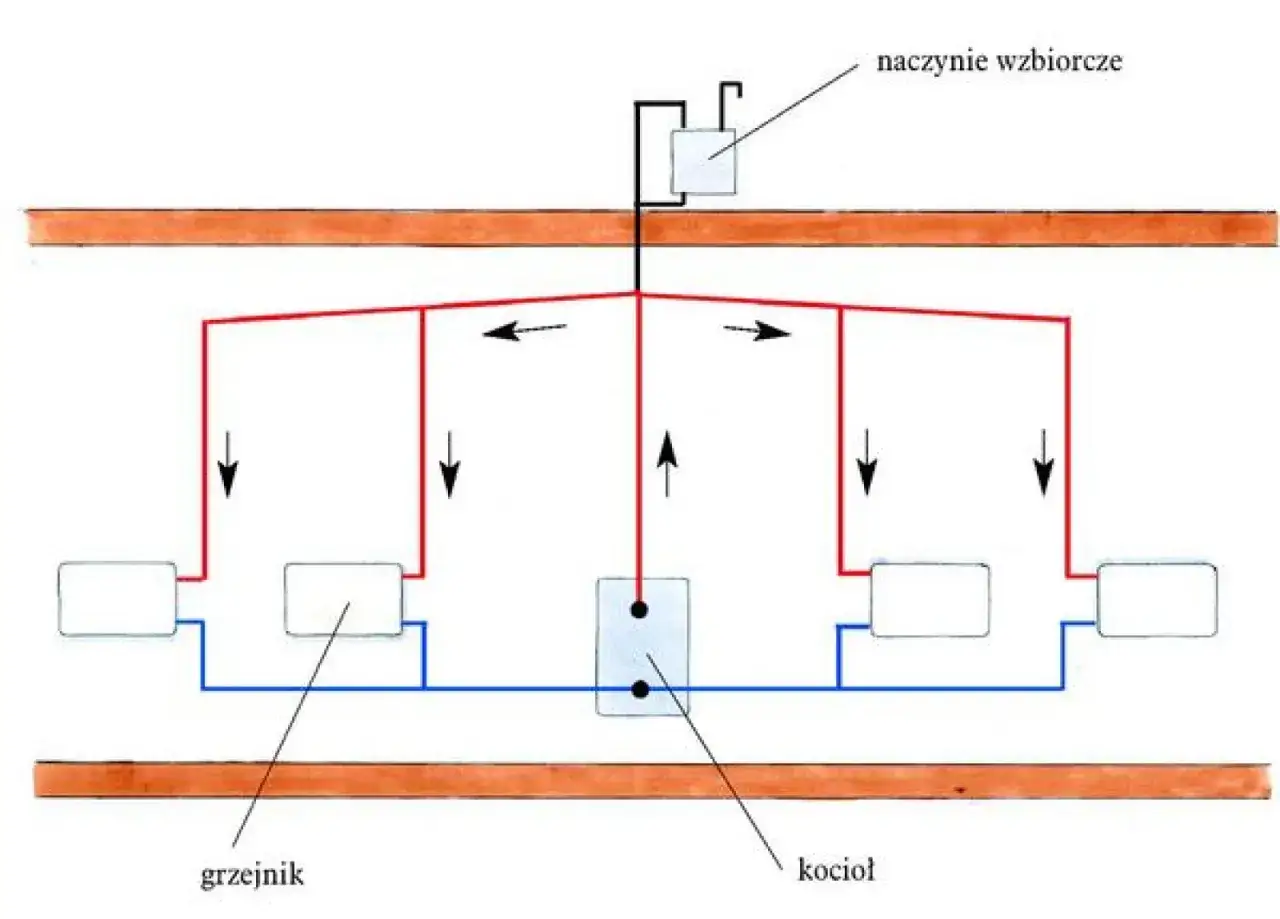

W ogrzewaniu grawitacyjnym woda krąży bez pompy. Kocioł podgrzewa czynnik, ten staje się lżejszy i sam unosi się do góry, a po oddaniu ciepła w grzejnikach wraca w dół do źródła ciepła. Brzmi prosto, ale właśnie dlatego instalacja jest wymagająca: jeśli przewód stawia zbyt duży opór, naturalny ruch wody słabnie albo w ogóle się nie rozkręca.
Z praktyki wiem, że w takim układzie średnica, długość i gładkość rur mają większe znaczenie niż w instalacji pompowej. Bez wymuszonego przepływu nie ma marginesu na błędy. Zbyt cienka rura, kilka ostrych kolan, długi odcinek poziomy bez spadku i układ zaczyna pracować nerwowo: część grzejników grzeje słabo, obieg startuje wolno, a różnica temperatur między zasilaniem i powrotem przestaje być wystarczająca. W dobrze zaprojektowanej grawitacji różnica ta powinna być wyraźna, zwykle rzędu 20-30°C.
Dlatego zanim w ogóle wybierze się materiał, trzeba odpowiedzieć na pytanie, jaką drogę ma pokonać woda i ile oporów po drodze spotka. To prowadzi wprost do wyboru konkretnego typu przewodu.
Jakie rury najlepiej sprawdzają się w takim układzie
Ja w instalacjach grawitacyjnych najczęściej zaczynam od dwóch materiałów: stali czarnej i miedzi. Tworzywa sztuczne bywają wygodne w montażu, ale w głównym obiegu grawitacyjnym nie są moim pierwszym wyborem. Różnica nie wynika z przyzwyczajenia instalatorów, tylko z fizyki przepływu.
| Materiał | Co działa na jego korzyść | Co może przeszkadzać | Kiedy ma sens |
|---|---|---|---|
| Stal czarna | Bardzo dobry przepływ w dużych średnicach, wysoka odporność na temperaturę, dobre rozwiązanie do długich głównych odcinków. | Ciężka, wymaga spawania lub gwintowania, potrzebuje ochrony przed korozją. | Starsze domy, układy stałopalne, główne piony i zasilanie z minimalną liczbą załamań. |
| Miedź | Gładkie ścianki, niewielki opór przepływu, łatwiejszy montaż na krótszych trasach, estetyka. | Wyraźnie droższa, wymaga poprawnych złączek i rozsądnego doboru materiałów towarzyszących. | Modernizacje, krótsze odcinki, domy, w których liczy się kompaktowy montaż i porządek w kotłowni. |
| PEX / AluPEX | Niska cena, szybki montaż, duża elastyczność, wygoda w instalacjach pompowych. | Większa rozszerzalność liniowa i zwykle większe opory niż w stalowej czy miedzianej magistrali. | Głównie krótkie odcinki pomocnicze albo układ po przebudowie na obieg z pompą. |
Najkrócej mówiąc: jeśli instalacja ma pracować naprawdę grawitacyjnie, główne przewody powinny być możliwie szerokie i możliwie „łatwe” hydraulicznie. W tym sensie stal i miedź wygrywają z cienkim tworzywem, nawet jeśli to ostatnie kusi ceną i prostotą montażu. Następne pytanie jest już bardziej konkretne: jaką średnicę dobrać, żeby obieg nie tylko wyglądał poprawnie, ale faktycznie ruszył.
Jak dobrać średnicę i spadki bez zgadywania
W instalacji grawitacyjnej nie warto iść na skróty. Dla głównych odcinków przyjmuje się zwykle średnice rzędu 32-40 mm, a przy dłuższych trasach, większej liczbie grzejników albo bardziej rozbudowanym obiegu trzeba brać pod uwagę nawet 40-50 mm. Podejścia do pojedynczych grzejników mogą być mniejsze, najczęściej w okolicach 20-25 mm, ale to nie może osłabić całego ciągu.
Ważna uwaga, którą wiele osób pomija: patrz na średnicę wewnętrzną, nie tylko na zewnętrzną. W rurach wielowarstwowych różnica bywa znacząca, więc dwa przewody o podobnym oznaczeniu na kartonie mogą mieć zupełnie inny rzeczywisty przelot. W grawitacji to ma ogromne znaczenie, bo liczy się każdy milimetr oporu.
Równie ważny jest spadek. Na poziomych odcinkach daję zawsze delikatne prowadzenie w odpowiednim kierunku, najczęściej około 0,5%, czyli mniej więcej 1:200. To nie jest detal kosmetyczny. Bez spadku woda nie ma „komfortu” ruchu, a w najgorszym razie w przewodzie tworzą się kieszenie powietrza i obieg zaczyna falować. Im mniej kolan, redukcji i gwałtownych zmian kierunku, tym lepiej.
Jeżeli średnica jest już rozsądna, a trasa poprowadzona prosto, instalacja ma szansę działać stabilnie. Wtedy dopiero pojawia się kolejny etap: modernizacja starego układu i to, gdzie najłatwiej popełnić kosztowny błąd.
Czego zwykle psuje modernizację starego układu
Najczęstszy błąd jest banalny: ktoś wymienia tylko fragment instalacji na „ładniejszy” i cieńszy, bo wygląda nowocześnie i taniej. W grawitacji to zazwyczaj kończy się pogorszeniem przepływu. Drugi klasyk to dokładanie zbyt wielu zaworów, przewężeń i filtrów bez sprawdzenia, czy nie zduszą naturalnego obiegu.
- Zbyt mała średnica na głównym przewodzie.
- Za dużo kolan, trójników i miejscowych przewężeń.
- Brak spadku na odcinkach poziomych.
- Mieszanie materiałów bez uwzględnienia korozji i właściwych złączek.
- Stosowanie armatury, która ogranicza przepływ bardziej, niż to potrzebne.
Warto też pamiętać o zaworach termostatycznych. W instalacji pompowej są bardzo wygodne, ale w obiegu grawitacyjnym mogą osłabiać ruch wody, jeśli cały układ został zaprojektowany zbyt „ciasno”. Ja zwykle traktuję je jako element do dokładnego sprawdzenia, a nie automatyczny wybór. Jeśli budynek ma wiele pomieszczeń, dużą liczbę grzejników i oczekiwanie precyzyjnej regulacji, czasem rozsądniej jest przebudować instalację na pompowy układ niż próbować na siłę ratować grawitację cienkimi rurami.
To prowadzi do bardzo praktycznego tematu: ile naprawdę kosztuje taki wybór i gdzie pozorna oszczędność szybko się mści.
Ile kosztuje rozsądny wybór materiału
Na rynku różnice cenowe są wyraźne, ale sam cennik nie mówi całej prawdy. Dla orientacji: rura miedziana 28 mm to dziś okolice 49,90 zł/mb, stalowa czarna 1 1/4 cala, czyli około 42,4 mm, kosztuje mniej więcej 38,60 zł/mb, a wielowarstwowa rura PEX/AL/PEX 32 x 3 mm bywa dostępna za około 13,80 zł/mb. Na pierwszy rzut oka tworzywo wygrywa bez dyskusji.
| Materiał | Przykładowa średnica | Orientacyjna cena za metr | Wniosek praktyczny |
|---|---|---|---|
| Stal czarna | 42,4 mm | ok. 38,6 zł/mb | Najlepszy kompromis dla głównej magistrali grawitacyjnej. |
| Miedź | 28 mm | ok. 49,9 zł/mb | Droższa, ale bardzo dobra tam, gdzie liczy się gładki przepływ i porządek w instalacji. |
| PEX / AluPEX | 32 x 3 mm | ok. 13,8 zł/mb | Kusi ceną, ale w głównej grawitacji często nie daje tego, czego naprawdę potrzebujesz. |
Problem w tym, że koszt instalacji to nie tylko rura. Do miedzi dochodzą droższe kształtki, a przy stali trzeba doliczyć robociznę, ochronę antykorozyjną i zwykle bardziej wymagający montaż. W praktyce najtańsze rozwiązanie na papierze bywa najdroższe, jeśli potem trzeba poprawiać przepływ albo wymieniać źle dobrane odcinki. Dlatego przy grawitacji oszczędzam rozsądnie, a nie na przekroju przewodu.
Skoro materiał i budżet są już uporządkowane, zostaje ostatnia rzecz: co sprawdzić przed zamówieniem rur, żeby nie kupić zestawu, który nie zadziała w konkretnym budynku.
Zanim zamówisz rury, sprawdź jeszcze te trzy rzeczy
Najpierw upewnij się, że cały układ faktycznie ma pracować jako system otwarty. W klasycznych instalacjach grawitacyjnych ważne jest naczynie wzbiorcze umieszczone powyżej najwyższego grzejnika, a jego pojemność w starszych rozwiązaniach bywa liczona jako około 7% objętości instalacji. To nie jest detal do odhaczenia, tylko element bezpieczeństwa.
- Czy źródło ciepła i zabezpieczenia są dopasowane do układu otwartego. Bez tego sama wymiana rur niewiele da.
- Czy trasy przewodów da się poprowadzić możliwie prosto. Jeśli w budynku brakuje miejsca na piony i spadki, grawitacja będzie działać słabo.
- Czy średnice odnoszą się do realnego przelotu. W instalacjach wielowarstwowych ten szczegół potrafi zadecydować o powodzeniu całego projektu.
Jeśli w układzie pracuje też pompa, warto przewidzieć obejście grawitacyjne. Dzięki temu awaria pompy nie zatrzyma całego ogrzewania. To jedno z tych rozwiązań, które nie są efektowne, ale w praktyce robią różnicę w najmniej wygodnym momencie sezonu. Ja traktuję je jako obowiązkowy element dobrze przemyślanej modernizacji.
Wniosek jest prosty: do obiegu grawitacyjnego dobieraj przede wszystkim przewód, który nie dusi przepływu. W większości przypadków oznacza to stal czarną albo miedź, średnice około 32-40 mm na głównych odcinkach i możliwie krótką, prostą trasę z lekkim spadkiem. Jeśli te warunki są spełnione, instalacja ma szansę działać stabilnie i bez kaprysów, a to w ogrzewaniu daje więcej niż najniższa cena za metr rury.
