Kocioł kondensacyjny: Dobór średnicy komina uniknij kosztownych błędów

Dobór odpowiedniej średnicy komina dla kotła kondensacyjnego to jeden z tych elementów instalacji grzewczej, który często bywa niedoceniany, a ma fundamentalne znaczenie. W tym artykule, jako Błażej Zieliński, chcę podzielić się z Wami moją wiedzą i doświadczeniem, aby pomóc Wam zrozumieć, dlaczego precyzyjne określenie tej wartości jest kluczowe dla zapewnienia bezpieczeństwa, optymalnej wydajności i długiej żywotności Waszego systemu grzewczego, a także zgodności z obowiązującymi przepisami.

Precyzyjny dobór średnicy komina fundament bezpieczeństwa i wydajności.

Wybór odpowiedniej średnicy komina dla kotła kondensacyjnego to nie tylko kwestia techniczna, ale przede wszystkim gwarancja bezpieczeństwa i efektywności całej instalacji. W mojej praktyce widziałem wiele przypadków, gdzie zaniedbanie tego aspektu prowadziło do poważnych problemów, dlatego zawsze podkreślam, jak kluczowe jest precyzyjne podejście do tego zagadnienia.

Zrozumieć rolę komina w erze nowoczesnego ogrzewania gazowego

W systemach z kotłami kondensacyjnymi komin pełni znacznie bardziej złożoną rolę niż w przypadku tradycyjnych kotłów. Nie chodzi już tylko o proste odprowadzanie spalin. W większości nowoczesnych instalacji, zwłaszcza tych z zamkniętą komorą spalania, komin jest elementem systemu powietrzno-spalinowego. Oznacza to, że jednocześnie odprowadza spaliny na zewnątrz i doprowadza świeże powietrze niezbędne do procesu spalania z zewnątrz budynku. Co więcej, w kominie dochodzi do wykraplania się kondensatu, który musi być bezpiecznie odprowadzony. To wszystko sprawia, że komin dla kotła kondensacyjnego to zaawansowany element, który musi spełniać rygorystyczne wymogi.

Bezpieczeństwo, oszczędności, żywotność urządzenia trzy filary prawidłowej instalacji

Prawidłowy dobór średnicy komina ma bezpośredni wpływ na trzy kluczowe aspekty. Po pierwsze, bezpieczeństwo. Zapewnia on prawidłowe odprowadzanie spalin, minimalizując ryzyko cofania się tlenku węgla do pomieszczeń. Po drugie, oszczędności. Kocioł pracujący w optymalnych warunkach, z odpowiednim ciągiem, osiąga najwyższą sprawność, co przekłada się na niższe rachunki za gaz i brak kosztownych awarii. Po trzecie, żywotność urządzenia. Stabilna praca, bez nadmiernego obciążenia czy problemów z odprowadzaniem spalin, znacząco wydłuża okres eksploatacji kotła. Zły dobór średnicy, jak wspomniałem, może prowadzić do nieprawidłowej pracy, częstych awarii, obniżenia sprawności, a w skrajnych przypadkach nawet do zagrożenia bezpieczeństwa.

Kondensat cichy wróg, z którym musi sobie radzić Twój system kominowy

Jedną z najbardziej charakterystycznych cech kotłów kondensacyjnych jest proces kondensacji pary wodnej zawartej w spalinach. Dzięki temu odzyskujemy dodatkowe ciepło, ale jednocześnie powstaje kondensat. Ten kondensat, będący roztworem kwasów (głównie kwasu węglowego, azotowego i siarkowego), jest silnie korozyjny. Co więcej, spaliny w kotłach kondensacyjnych mają stosunkowo niską temperaturę, zazwyczaj w granicach 40-70°C, co sprzyja intensywnemu wykraplaniu się tej agresywnej cieczy. Dlatego też materiał, z którego wykonany jest komin, musi być bezwzględnie kwasoodporny, aby wytrzymać jego działanie przez długie lata.

Jak moc kotła wpływa na średnicę komina?

Moc kotła gazowego to jeden z pierwszych i najważniejszych parametrów, który bierzemy pod uwagę przy doborze średnicy komina. To logiczne, im większa moc urządzenia, tym więcej spalin musi zostać odprowadzonych, co bezpośrednio wpływa na wymagany przekrój przewodu kominowego. Nie jest to jednak jedyny czynnik, ale z pewnością stanowi punkt wyjścia do dalszych obliczeń.

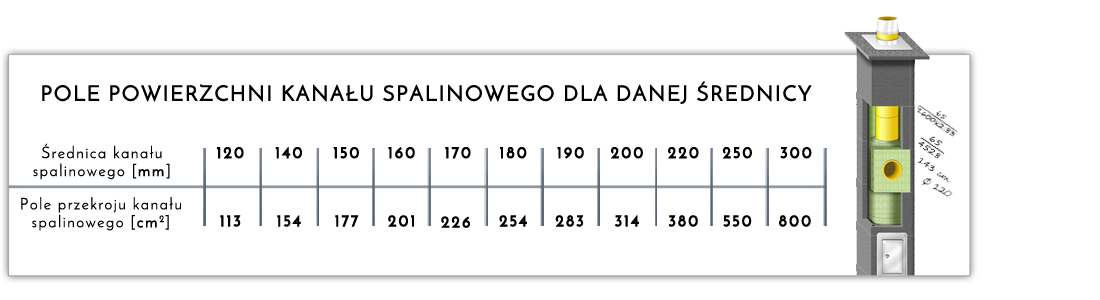

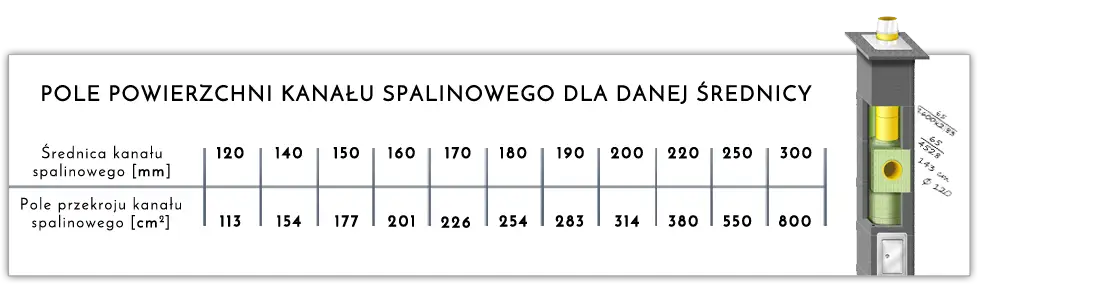

Standardowe średnice na polskim rynku: Kiedy 60/100, a kiedy 80/125 mm?

Dla większości domów jednorodzinnych na polskim rynku najczęściej spotykamy się z dwoma standardowymi średnicami systemów koncentrycznych (powietrzno-spalinowych): 60/100 mm oraz 80/125 mm. W tych oznaczeniach mniejsza wartość (60 mm lub 80 mm) odnosi się do średnicy wewnętrznej rury, którą odprowadzane są spaliny. Większa wartość (100 mm lub 125 mm) to średnica zewnętrznej rury, którą doprowadzane jest powietrze do spalania. Wybór między tymi dwoma opcjami zależy od wielu czynników, w tym przede wszystkim od mocy kotła.

Praktyczna zasada: Jak moc Twojego pieca (kW) wpływa na wybór średnicy?

Z mojego doświadczenia wynika, że dla kotłów o mocy do około 21-25 kW, przy standardowej wysokości komina w typowym domu jednorodzinnym, zazwyczaj wystarczająca jest średnica 80 mm. Jeśli natomiast mamy do czynienia z kotłami o mniejszej mocy, na przykład do 14-16 kW, często można zastosować średnicę 60 mm. Pamiętajcie jednak, że te wartości są jedynie orientacyjne. Zawsze, ale to zawsze, należy zweryfikować te dane w dokumentacji technicznej konkretnego modelu kotła. Producent najlepiej zna swoje urządzenie i jego wymagania.

Dlaczego instrukcja producenta kotła to absolutna podstawa doboru?

Podkreślam to zawsze moim klientom: instrukcja producenta kotła jest nadrzędnym źródłem informacji o wymaganej średnicy komina. Ignorowanie tych wytycznych to jeden z najpoważniejszych błędów, jaki można popełnić. Każdy producent projektuje swoje urządzenie tak, aby współpracowało z konkretnymi parametrami systemu kominowego. Niezgodność z tymi zaleceniami może prowadzić nie tylko do nieprawidłowej pracy kotła, obniżenia jego sprawności czy częstych awarii, ale także do utraty gwarancji. Producent ma prawo odmówić naprawy gwarancyjnej, jeśli instalacja nie jest zgodna z jego wytycznymi.

Wysokość komina i opory instalacji co jeszcze musisz wiedzieć?

Moc kotła to ważny punkt wyjścia, ale nie jedyny. Równie istotne, a często nawet bardziej skomplikowane w ocenie, są czynniki związane z samą konstrukcją przewodu kominowego. Wysokość komina i opory przepływu, które generuje, mają ogromne znaczenie dla prawidłowego działania całego systemu.

Jak efektywna wysokość komina determinuje wymaganą średnicę?

Istnieje jasna zależność między wysokością komina a wymaganą średnicą. Wyższy komin, dzięki większej różnicy ciśnień, generuje większy naturalny ciąg kominowy. To z kolei może pozwolić na zastosowanie mniejszej średnicy przewodu spalinowego, ponieważ spaliny są efektywniej usuwane. Sytuacja zmienia się diametralnie w przypadku niskiego komina. Niska wysokość oznacza mniejszy ciąg i większe opory przepływu, co często wymusza zastosowanie większej średnicy (np. 80 mm zamiast 60 mm), aby zapewnić swobodny przepływ spalin i powietrza do spalania. To kluczowy aspekt, który musi być uwzględniony w projekcie.

Każde kolano ma znaczenie: Jak odcinki poziome i załamania wpływają na obliczenia?

Nie tylko wysokość pionowa ma znaczenie. Każde kolano, każde załamanie, a także długie odcinki poziome w systemie kominowym, wprowadzają dodatkowe opory przepływu. Spaliny i powietrze muszą pokonać te przeszkody, co wymaga dodatkowej energii i może zakłócić prawidłowy ciąg. Im więcej kolan i dłuższych odcinków poziomych, tym większe opory i tym większa szansa, że będziemy potrzebować większej średnicy komina, aby skompensować te straty i zapewnić stabilną pracę kotła.

Zasada "metr za kolano" praktyczne uproszczenie dla instalatorów

W branży instalacyjnej często stosujemy praktyczną zasadę, która pomaga w szacowaniu oporów. Przyjmuje się, że każde kolano 90° jest traktowane jako dodatkowy metr oporu w obliczeniach długości efektywnej komina. Oczywiście, jest to uproszczenie, ale bardzo pomocne w szybkim oszacowaniu, czy dany układ kominowy nie będzie zbyt "oporny" dla wybranej średnicy. Pamiętajcie, że precyzyjne obliczenia zawsze wymagają uwzględnienia kąta kolan i ich specyfiki, ale ta zasada daje dobry pogląd na skalę problemu.

Kwasoodporność i materiały klucz do trwałości systemu kominowego.

Poza średnicą i geometrią, niezwykle ważny jest materiał, z którego wykonany jest wkład kominowy. Jak już wspomniałem, specyfika pracy kotłów kondensacyjnych, a zwłaszcza powstawanie agresywnego kondensatu, sprawia, że wybór odpowiedniego materiału jest absolutnie kluczowy dla trwałości i bezpieczeństwa całego systemu.

Stal kwasoodporna kontra tworzywo sztuczne (PPS) porównanie rozwiązań

Na rynku dominują dwa główne typy materiałów do produkcji wkładów kominowych dla kotłów kondensacyjnych:

• Stal kwasoodporna: Najczęściej stosuje się gatunki stali nierdzewnej 1.4404 (316L) lub 1.4521 (444). Są to stopy o wysokiej odporności na korozję, zwłaszcza w środowisku kwaśnym. Ich zaletą jest wysoka wytrzymałość mechaniczna i odporność na wyższe temperatury, choć w przypadku kondensacyjnych kotłów gazowych nie jest to tak krytyczne.
• Tworzywa sztuczne: Coraz popularniejsze stają się wkłady wykonane ze specjalnych tworzyw sztucznych, takich jak PPS (polipropylen stabilizowany), PP (polipropylen) czy PVDF. Są one niezwykle odporne na działanie kondensatu i charakteryzują się gładką powierzchnią, co sprzyja lepszemu odprowadzaniu spalin i kondensatu. Ich główną zaletą jest niższa waga i często łatwiejszy montaż.

Oba rozwiązania są skuteczne, a wybór często zależy od specyfiki instalacji i preferencji instalatora.

Czym grozi zastosowanie niewłaściwego materiału wkładu kominowego?

Zastosowanie materiału, który nie jest kwasoodporny, w systemie kominowym kotła kondensacyjnego to proszenie się o kłopoty. Niewłaściwy materiał bardzo szybko ulegnie korozji pod wpływem agresywnego kondensatu. Skutki mogą być katastrofalne:

• Nieszczelności: Korozja doprowadzi do powstania dziur i pęknięć, co zagraża bezpieczeństwu, umożliwiając wydostawanie się spalin do pomieszczeń.
• Uszkodzenie systemu: Cały system kominowy, a nawet elementy konstrukcyjne budynku, mogą zostać uszkodzone przez wyciekający kondensat.
• Zagrożenie dla zdrowia i życia: Najpoważniejszą konsekwencją jest ryzyko zatrucia tlenkiem węgla, który jest bezwonny i śmiertelnie niebezpieczny.

Dlatego też, nigdy nie oszczędzajcie na jakości materiału wkładu kominowego. To inwestycja w bezpieczeństwo i spokój na lata.

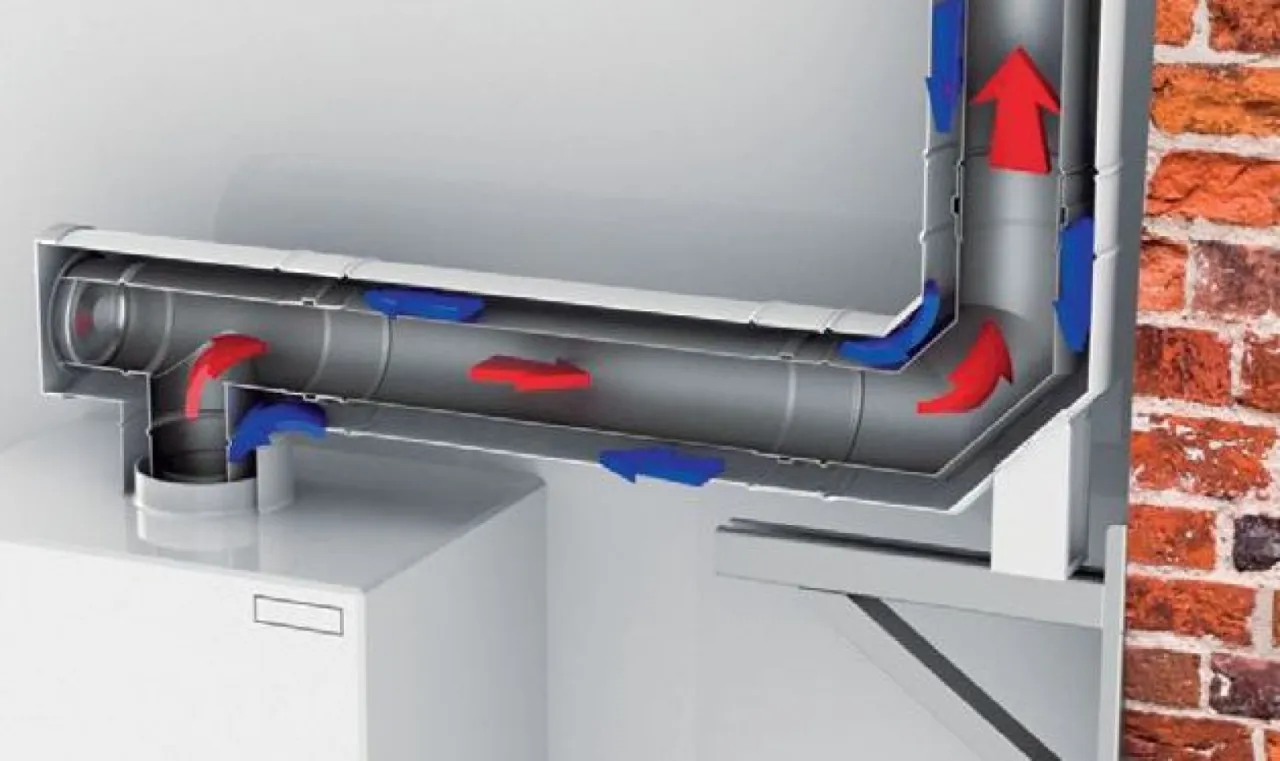

System koncentryczny (rura w rurze) dlaczego jest to najpopularniejsze rozwiązanie?

System koncentryczny, czyli popularna "rura w rurze", to dominujące rozwiązanie dla kotłów kondensacyjnych, i to z bardzo dobrych powodów. Polega on na tym, że spaliny są odprowadzane wewnętrzną rurą, natomiast zewnętrzną rurą doprowadzane jest powietrze do spalania, pobierane bezpośrednio z zewnątrz budynku. Zalety tego rozwiązania są liczne:

• Bezpieczeństwo: Kocioł pobiera powietrze z zewnątrz, nie zużywając tlenu z pomieszczenia, co eliminuje ryzyko niedoboru powietrza.
• Wysoka sprawność: Powietrze doprowadzane do spalania jest wstępnie ogrzewane przez spaliny przepływające wewnętrzną rurą. To podnosi temperaturę powietrza wpadającego do komory spalania, co zwiększa ogólną sprawność kotła.
• Prostota instalacji: Zamiast dwóch oddzielnych przewodów (powietrznego i spalinowego), mamy jeden, co upraszcza montaż i zmniejsza wymagane miejsce.

Istnieją również systemy rozdzielne, gdzie powietrze i spaliny są prowadzone osobnymi przewodami, ale są one stosowane rzadziej, np. w przypadku bardzo długich instalacji lub specyficznych wymagań architektonicznych.

Profesjonalny dobór średnicy komina od projektu do odbioru.

Jak widać, dobór średnicy komina dla kotła kondensacyjnego to proces, który wykracza poza proste "na oko". Wymaga on specjalistycznej wiedzy, doświadczenia i umiejętności wykonania odpowiednich obliczeń. Dlatego też, jako Błażej Zieliński, zawsze rekomenduję powierzenie tego zadania profesjonalistom.

Rola projektanta i instalatora komu powierzyć obliczenia?

Precyzyjny dobór średnicy komina powinien być zawsze wykonany przez wykwalifikowanego projektanta instalacji grzewczych lub doświadczonego instalatora. To oni posiadają niezbędną wiedzę na temat fizyki przepływów, oporów, a także znajomość obowiązujących norm i przepisów. Ich doświadczenie pozwala na uwzględnienie wszystkich zmiennych od mocy kotła, przez wysokość i geometrię komina, aż po liczbę kolan i specyfikę budynku. Samodzielne próby doboru bez odpowiednich narzędzi i wiedzy są obarczone dużym ryzykiem błędu.

Korzystanie z tabel i nomogramów producentów krok po kroku

Producenci kotłów i systemów kominowych, świadomi złożoności doboru, udostępniają często specjalistyczne tabele i nomogramy. Są to niezwykle przydatne narzędzia, które pomagają w precyzyjnym określeniu wymaganej średnicy. Zazwyczaj uwzględniają one takie parametry jak:

• Moc kotła: Podstawowy parametr wyjściowy.
• Długość przewodu kominowego: Zarówno wysokość pionowa, jak i długość wszelkich odcinków poziomych.
• Liczba i kąt kolan: Każde załamanie zwiększa opory, co musi być uwzględnione.

Korzystanie z tych narzędzi wymaga jednak umiejętności interpretacji i zrozumienia zasad ich działania, dlatego nadal zalecam wsparcie specjalisty.

Odbiór kominiarski ostatni i najważniejszy etap weryfikacji instalacji

Po zakończeniu montażu systemu kominowego, niezbędny jest odbiór kominiarski. Jest to nie tylko wymóg prawny wynikający z Rozporządzenia Ministra Infrastruktury i Polskich Norm, ale przede wszystkim kluczowy etap weryfikacji prawidłowości i bezpieczeństwa całej instalacji. Kominiarz sprawdza drożność, szczelność, prawidłowość wykonania oraz zgodność z projektem i przepisami. Pozytywny odbiór kominiarski to pieczęć potwierdzająca, że system jest bezpieczny i gotowy do użytkowania. Bez niego, nie tylko ryzykujecie, ale także możecie mieć problemy z ubezpieczeniem czy ewentualnymi roszczeniami gwarancyjnymi.

Unikaj tych błędów przy doborze komina do pieca gazowego.

W mojej karierze spotkałem się z wieloma błędami popełnianymi przy doborze i instalacji kominów do kotłów gazowych kondensacyjnych. Chcę Was ostrzec przed najczęstszymi z nich, abyście mogli ich uniknąć i cieszyć się bezproblemową pracą Waszego systemu grzewczego.

Błąd #1: Ignorowanie wytycznych producenta kotła na rzecz "uniwersalnych" rozwiązań

To jeden z najpowszechniejszych i najbardziej brzemiennych w skutkach błędów. Wielu instalatorów, a czasem i właścicieli domów, zakłada, że "jakaś tam rura" będzie pasować do "jakiegoś tam pieca". Nic bardziej mylnego! Każdy kocioł kondensacyjny ma specyficzne wymagania dotyczące średnicy, materiału i maksymalnej długości systemu kominowego. Ignorowanie tych wytycznych producenta na rzecz "uniwersalnych" rozwiązań, które wydają się tańsze lub łatwiejsze w montażu, to prosta droga do problemów z wydajnością, awariami, a nawet utratą gwarancji. Zawsze stawiajcie na zgodność z instrukcją!

Błąd #2: Niedoszacowanie oporów wynikających z liczby kolan i odcinków poziomych

Kolejnym błędem jest bagatelizowanie wpływu kolan i długich odcinków poziomych na opory przepływu. Często widzę projekty, gdzie teoretyczna długość komina jest poprawna, ale nikt nie uwzględnił, że w systemie jest pięć kolan 90 stopni i długi odcinek poziomy. Jak już wspomniałem, każde kolano to dodatkowy opór, który trzeba zrekompensować. Niedoszacowanie tych oporów prowadzi do błędnych obliczeń średnicy, a w konsekwencji do tego, że kocioł nie będzie pracował optymalnie, może się wyłączać, a jego sprawność spadnie. Zawsze należy dokładnie policzyć wszystkie elementy, które stawiają opór.

Przeczytaj również: Brak przeglądu kominiarskiego? Odmowa odszkodowania! Sprawdź CEEB

Błąd #3: Wybór zbyt małej średnicy z powodu fałszywych oszczędności

Pokusa, by zaoszczędzić kilkaset złotych na mniejszej średnicy komina, jest zrozumiała, ale w dłuższej perspektywie jest to fałszywa oszczędność. Zbyt mała średnica komina to nadmierne opory przepływu spalin i powietrza. Co to oznacza w praktyce?

• Nieprawidłowa praca kotła: Kocioł może mieć problemy z "oddychaniem", co prowadzi do niestabilnej pracy.
• Częste awarie: Zbyt duże obciążenie wentylatora spalin, problemy z zapłonem, a nawet uszkodzenia podzespołów.
• Wyłączanie się palnika: Systemy bezpieczeństwa kotła mogą wykrywać nieprawidłowe warunki spalania i wyłączać palnik.
• Obniżenie sprawności: Kocioł nie osiągnie swojej nominalnej sprawności, co oznacza wyższe rachunki za gaz.

Pamiętajcie, że dobrze dobrany komin to inwestycja w komfort, bezpieczeństwo i niskie koszty eksploatacji przez wiele lat. Nie warto na tym oszczędzać.
