Dobór kabla do pompy ciepła zaczyna się od danych urządzenia, a nie od przypadkowego standardu z internetu. Odpowiedź na pytanie, jaki przewód do pompy ciepła, zależy od mocy sprężarki, liczby faz, długości trasy, obecności grzałki oraz tego, czy instalacja jest monoblokiem czy splitem. W praktyce dobrze dobrany przewód ogranicza spadki napięcia, chroni automatykę i zmniejsza ryzyko wybijania zabezpieczeń podczas największego obciążenia.
Najważniejsze decyzje to moc urządzenia, długość trasy i osobny obwód zasilający
- Nie ma jednego uniwersalnego przekroju dla wszystkich pomp ciepła, bo liczy się prąd, fazy i konfiguracja urządzenia.
- W mniejszych układach jednofazowych często spotyka się 3x2,5 mm² lub 3x4 mm², a w trójfazowych 5x2,5 mm² albo 5x4 mm².
- Przy dłuższej trasie przewód zwykle trzeba dobrać grubiej, żeby ograniczyć spadek napięcia.
- Przewody sterujące i komunikacyjne są cieńsze, ale często muszą być ekranowane i prowadzone osobno od zasilania.
- Pompa ciepła powinna mieć wydzielony obwód z zabezpieczeniem dobranym do instrukcji konkretnego modelu.
- Split i monoblok nie mają identycznych wymagań, więc nie warto kopiować rozwiązania z innej instalacji.
Najkrótsza odpowiedź brzmi, że kabel dobiera się do obciążenia i długości trasy
Nie ma jednego kabla dla wszystkich pomp ciepła. Ja zaczynam od tabliczki znamionowej i instrukcji konkretnego modelu, bo to tam producent podaje prąd znamionowy, wymagane zabezpieczenie i sposób podłączenia. Dopiero potem dobieram przekrój, pamiętając, że obciążenie obwodu może wzrosnąć po uruchomieniu grzałki elektrycznej, pompy obiegowej lub modułu odszraniania.
W urządzeniach inwerterowych start sprężarki bywa łagodniejszy, ale to nie zwalnia z doboru przewodu „na styk”. Jeśli trasa jest dłuższa, kabel trzeba traktować jak element układu, a nie tylko drut do prądu. To właśnie te zmienne rozbijają pozornie prosty temat na kilka warstw, więc za chwilę rozkładam je na czynniki pierwsze.
Co decyduje o przekroju przewodu
Moc i prąd znamionowy
To prąd, a nie sama liczba kW, decyduje o tym, jak mocno kabel będzie się grzał. Dwie pompy o podobnej mocy mogą mieć inne wymagania, jeśli jedna pracuje na 230 V, a druga na 400 V. Dlatego „pompa 8 kW” nie jest jeszcze odpowiedzią na pytanie o przewód.
Długość trasy i spadek napięcia
Im dalej od rozdzielni do urządzenia, tym większy spadek napięcia. Właśnie dlatego przy dłuższych odcinkach często zwiększam przekrój o jeden stopień, nawet jeśli na krótszej trasie dany kabel wyglądałby na wystarczający. Spadek napięcia to po prostu strata napięcia na kablu, która przy zbyt cienkiej linii zaczyna przeszkadzać w pracy elektroniki i sprężarki.
Grzałka i dodatkowe odbiorniki
Wielu inwestorów patrzy tylko na sprężarkę, a potem zapomina o grzałce pomocniczej. To błąd, bo dodatkowy odbiornik potrafi wyraźnie podnieść wymagany prąd i zmienić dobór zabezpieczenia. W praktyce właśnie grzałka najczęściej robi największą różnicę między „działa” a „działa poprawnie”.
Przeczytaj również: Brak przeglądu kominiarskiego? Odmowa odszkodowania! Sprawdź CEEB
Warunki prowadzenia kabla
Jeśli odcinek biegnie na zewnątrz, ważna staje się odporność na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. W takich miejscach sens ma przewód przeznaczony do pracy w trudniejszych warunkach, a nie dowolny kabel instalacyjny z magazynu. Tu liczy się nie tylko elektryka, ale też trwałość izolacji po kilku sezonach.
Gdy te parametry są jasne, można sensownie porównać typowe przekroje i nie zgadywać na ślepo.
Jakie przekroje spotyka się najczęściej w praktyce
Poniżej zestawiam najczęstsze układy, które spotyka się w praktyce instalacyjnej. To nie jest lista do wyboru z półki, tylko punkt odniesienia pokazujący, jak mocno przekrój zależy od konkretnego modelu i konfiguracji.
| Typowa sytuacja | Przewód, który często się pojawia | Co to oznacza w praktyce |
|---|---|---|
| Mała pompa jednofazowa, krótka trasa | 3x2,5 mm² | Może wystarczyć przy niewielkim poborze i krótkim odcinku, ale zawsze trzeba potwierdzić to w instrukcji. |
| Jednofazowa z większym poborem lub dłuższą trasą | 3x4 mm² albo 3x6 mm² | Grubszy kabel daje większy zapas na prąd i ogranicza spadki napięcia. |
| Trójfazowa średniej mocy | 5x2,5 mm² | To bardzo częsty wariant przy zasilaniu 400 V, ale nie jest regułą dla każdego modelu. |
| Trójfazowa większej mocy lub z długą trasą | 5x4 mm² lub 5x6 mm² | Takie przekroje pojawiają się, gdy rośnie prąd roboczy albo trzeba skompensować długość instalacji. |
| Przewód sterujący lub komunikacyjny | 2x0,75 mm², 4x0,75 mm², czasem 3x1,5 mm² | Prądy są małe, ale przewód często musi być ekranowany i prowadzony osobno od zasilania. |
W instrukcjach producentów widziałem zarówno układy 3x2,5 mm² i 3x4 mm² dla mniejszych jednostek, jak i 5x2,5 mm², 5x4 mm² czy nawet 3x6 mm² w większych albo bardziej wymagających konfiguracjach. To dobry sygnał, że uniwersalna recepta zwykle kończy się zbyt słabo dobranym kablem albo zbędnym przewymiarowaniem.
Właśnie dlatego nie zaczynam od kupna przewodu, tylko od odczytania parametrów urządzenia i długości trasy. Dzięki temu następna decyzja, czyli wybór monobloku lub splitu, nie zaskakuje dodatkowymi wymaganiami.
Monoblok i split mają inne wymagania
To ważne rozróżnienie, bo monoblok i split nie są pod względem elektryki tym samym urządzeniem. W monobloku często prowadzisz jedną główną linię zasilającą do jednostki zewnętrznej lub hydromodułu, a w splicie dochodzi jeszcze połączenie między jednostką wewnętrzną i zewnętrzną. Z tego powodu liczba żył, typ kabla i sposób prowadzenia przewodów mogą się wyraźnie różnić.
| Cecha | Monoblok | Split |
|---|---|---|
| Główne zasilanie | Zwykle jedna linia do jednostki zewnętrznej albo modułu hydraulicznego | Zasilanie może dotyczyć jednej lub obu sekcji, zależnie od konstrukcji |
| Połączenie między jednostkami | Najczęściej prostsze okablowanie | Wielożyłowe połączenie między jednostką wewnętrzną i zewnętrzną jest bardzo częste |
| Znaczenie warunków zewnętrznych | Bardzo duże, bo kabel bywa prowadzony na zewnątrz | Duże, zwłaszcza jeśli odcinek biegnie przez elewację, garaż lub nieogrzewane pomieszczenie |
| Typowe ryzyko | Zbyt mały przekrój i zły dobór kabla do warunków pogodowych | Zakłócenia komunikacji, błędne prowadzenie przewodów i pomylenie toru zasilania z sygnałowym |
W praktyce zwracam tu uwagę na dwa detale, które często umykają przy odbiorze. Po pierwsze, producenci wymagają wielożyłowego kabla zasilającego, a po drugie, przewody wysokiego i niskiego napięcia powinny być prowadzone z zachowaniem odstępu, często co najmniej 50 mm. To drobiazg, który później decyduje o tym, czy układ pracuje cicho i stabilnie, czy zaczyna łapać dziwne błędy komunikacji.
Jeżeli do tego dochodzi grzałka pomocnicza, bywa ona zasilana osobnym obwodem. To nie jest komplikacja dla samej komplikacji, tylko sposób na uniknięcie przeciążenia głównej linii.
Jakie zabezpieczenia powinny być na obwodzie
Mój punkt wyjścia jest prosty: pompa ciepła powinna mieć wydzielony obwód zasilający. W praktyce oznacza to brak innych odbiorników na tej samej linii i zabezpieczenie dobrane do prądu urządzenia oraz zaleceń producenta. W wielu instrukcjach pojawia się też wymaganie osobnego zasilania dla grzałki pomocniczej albo booster heatera.
- Wyłącznik nadprądowy musi odpowiadać obciążeniu instalacji, a nie temu, co akurat było w rozdzielni.
- Wyłącznik różnicowoprądowy dobiera się zgodnie z instrukcją i typem układu; w praktyce często mowa o 30 mA.
- Odłącznik serwisowy przy urządzeniu ułatwia bezpieczne odcięcie zasilania podczas przeglądu.
- Uziemienie nie jest dodatkiem, tylko obowiązkową częścią poprawnego podłączenia.
- Osobny obwód dla grzałki ma sens, gdy rośnie pobór prądu i trzeba ograniczyć ryzyko przeciążeń.
W dokumentacji producentów regularnie powtarza się też jedna rzecz: okablowanie i zabezpieczenia mają być zgodne z lokalnymi przepisami oraz instrukcją urządzenia. To brzmi banalnie, ale właśnie tutaj najczęściej rodzą się późniejsze problemy z gwarancją i stabilnością pracy. Gdy zasilanie jest uporządkowane, można przejść do przewodów, których nie widać na pierwszy rzut oka, czyli sygnału i komunikacji.

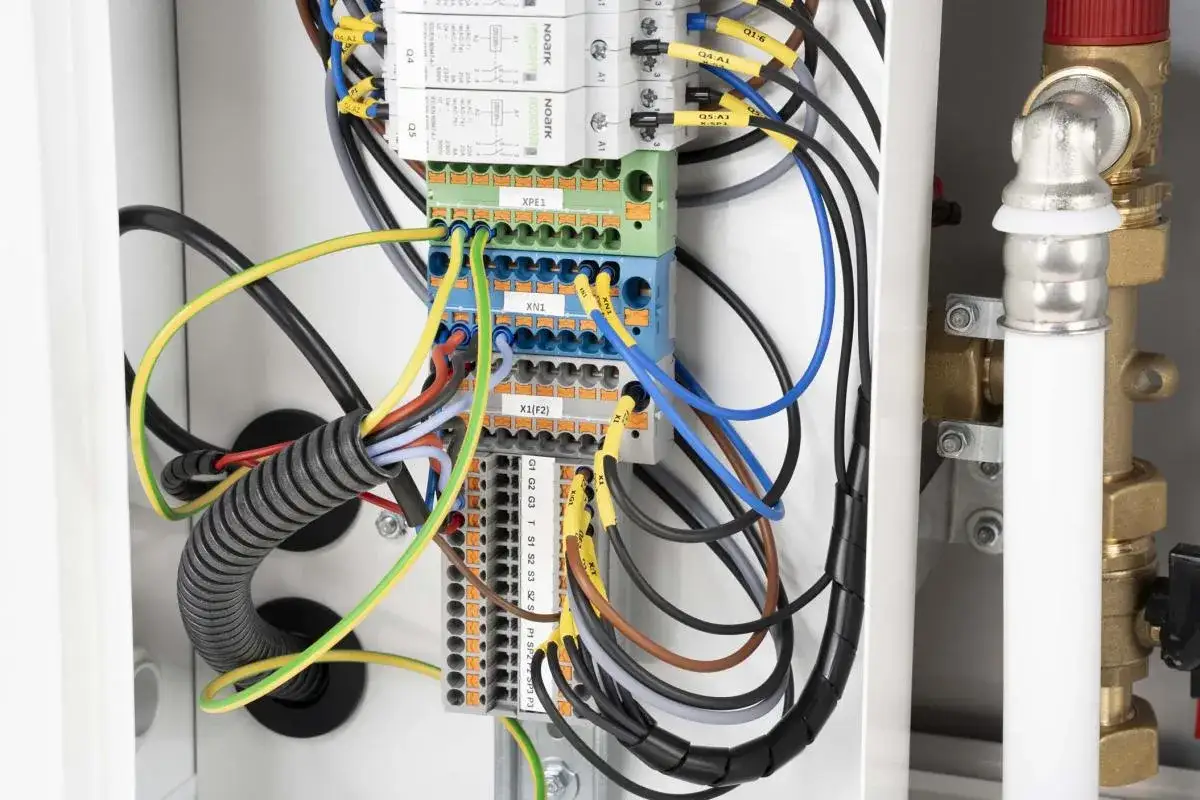

Przewody sterujące i komunikacyjne to osobna część instalacji
Nie każdy przewód przy pompie ciepła przenosi pełne zasilanie. Osobną grupę stanowią przewody sterujące, czujnikowe i komunikacyjne, które odpowiadają za pracę zaworów, pomp obiegowych, regulatorów i modułów między jednostkami. Tu często pojawiają się cieńsze przekroje, takie jak 4x0,75 mm², 2x0,75 mm² albo 3x1,5 mm², ale wszystko zależy od funkcji i zaleceń producenta.
W takich obwodach ważne są dwa elementy. Pierwszy to ekranowanie, czyli warstwa ograniczająca zakłócenia elektromagnetyczne. Drugi to prowadzenie przewodu z dala od kabli zasilających, bo mieszanie obu torów w jednym korytku potrafi później dawać przypadkowe błędy odczytu lub komunikacji. W systemach, w których producent przewiduje przewód typu JY(ST)Y, chodzi właśnie o kabel sterowniczy ze skręconą i ekranowaną strukturą.
Nie warto tu improwizować. Przewód komunikacyjny może mieć mniejszy przekrój, ale jego błędny dobór bywa bardziej kłopotliwy niż zbyt cienki kabel zasilający, bo objawia się nie od razu, tylko po uruchomieniu całej automatyki. To prowadzi wprost do najczęstszych błędów montażowych, które widzę najczęściej.
Największe błędy przy doborze widać zwykle dopiero po uruchomieniu
- Zaniżony przekrój. Argument „przecież działa” nie wystarcza, bo kabel może pracować za gorąco, a zabezpieczenie zacznie wyłączać układ przy większym obciążeniu.
- Brak zapasu na grzałkę. To właśnie ona często podbija wymagania instalacji bardziej niż sama sprężarka.
- Wspólny obwód z innymi odbiornikami. Pompa ciepła powinna mieć własny tor zasilania, bez przypadkowych gniazd i dodatkowych urządzeń.
- Zbyt bliskie prowadzenie zasilania i sygnału. Skutkuje zakłóceniami, które potem trudno zdiagnozować bez miernika i znajomości schematu.
- Upychanie nadmiaru przewodu w obudowie. Producenci tego nie lubią z prostego powodu: rośnie temperatura i pogarsza się serwisowalność.
- Ignorowanie warunków zewnętrznych. Zwykły przewód nie zawsze nadaje się na odcinek narażony na słońce, deszcz i mróz.
Każdy z tych błędów można wychwycić przed odbiorem, jeśli instalacja jest sprawdzana spokojnie i po kolei. To lepsze niż późniejsze poprawki, gdy urządzenie już stoi, a klient zaczyna szukać winy w samej pompie.
Co sprawdzić przed odbiorem, żeby nie poprawiać instalacji
Jeżeli mam zamknąć temat jednym praktycznym zestawem kontroli, wygląda on tak:
- Przewód ma przekrój i typ zgodny z dokumentacją konkretnego modelu.
- Zabezpieczenie nadprądowe i różnicowoprądowe pasują do obciążenia oraz zaleceń producenta.
- Przewód ochronny PE jest poprawnie podłączony, a zaciski są dokręcone z właściwym momentem.
- Tor zasilania i tor komunikacyjny są prowadzone osobno, bez przypadkowego mieszania w jednej wiązce.
- Odcinek zewnętrzny ma kabel odporny na warunki pogodowe, jeśli tego wymaga trasa.
- Na miejscu jest odłącznik serwisowy, który pozwala bezpiecznie odciąć zasilanie przy przeglądzie.
- Instalator zostawia zapisane parametry: model urządzenia, przekrój przewodu i wartości zabezpieczeń.
Jeśli mam wskazać jedną zasadę, jest nią ta: przewód do pompy ciepła dobiera się razem z zabezpieczeniem, długością trasy i grzałką, a nie osobno. Gdy te trzy rzeczy są policzone poprawnie, instalacja pracuje stabilniej, a ryzyko późniejszych przeróbek spada praktycznie do minimum.
