W tym artykule wyjaśniam, jak działa pompa ciepła powietrze-woda, krok po kroku i bez technicznego chaosu. Pokażę, co robi czynnik chłodniczy, po co w układzie są parownik, sprężarka, skraplacz i zawór rozprężny oraz dlaczego temperatura instalacji ma większe znaczenie niż sama moc urządzenia. Dorzucam też praktyczne uwagi o pracy zimą, odszranianiu i o tym, kiedy taki system pracuje naprawdę efektywnie.
Najkrócej o pracy pompy powietrze-woda
- Urządzenie nie „produkuje” ciepła z prądu, tylko przenosi je z powietrza do wody w instalacji.
- Najważniejsze elementy to parownik, sprężarka, skraplacz i zawór rozprężny.
- Im niższa temperatura zasilania, tym łatwiej uzyskać wysoki COP i niższe rachunki.
- Podłogówka i inne systemy niskotemperaturowe wyraźnie poprawiają warunki pracy pompy.
- Zimowy defrost jest normalny, ale częste odszranianie zwykle wskazuje na problem z projektem albo warunkami pracy.
- SCOP mówi więcej o sezonowej opłacalności niż pojedynczy COP z katalogu.
Z czego składa się obieg, który pobiera ciepło z chłodnego powietrza
Ja zawsze zaczynam od jednego prostego założenia: to nie jest grzałka na prąd, tylko zamknięty obieg czynnika chłodniczego, który przenosi energię z jednego miejsca do drugiego. W pompie ciepła powietrze-woda źródłem energii jest powietrze zewnętrzne, a odbiornikiem ciepła jest woda krążąca w instalacji grzewczej albo zasobniku ciepłej wody użytkowej. Sama zasada pozostaje taka sama zarówno w monobloku, jak i w splicie, choć układ komponentów może się różnić.
| Element | Co robi | Dlaczego to ważne |
|---|---|---|
| Wentylator | Zasysa powietrze przez wymiennik zewnętrzny | Bez przepływu nie ma odbioru energii z otoczenia |
| Parownik | Czynnik chłodniczy odbiera ciepło i odparowuje | To tutaj energia z powietrza staje się użyteczna dla układu |
| Sprężarka | Podnosi ciśnienie i temperaturę pary czynnika | To najważniejszy element zużywający energię elektryczną |
| Skraplacz | Oddaje ciepło do wody grzewczej | Tu energia trafia do podłogówki, grzejników albo c.w.u. |
| Zawór rozprężny | Obniża ciśnienie czynnika przed kolejnym obiegiem | Przygotowuje układ do ponownego pobrania ciepła |
| Automatyka i czujniki | Kontrolują temperatury, ciśnienia i pracę odszraniania | Od nich zależy stabilność i realna sprawność systemu |
Najprościej mówiąc, powietrze oddaje energię czynnikowi chłodniczemu, czynnik tę energię „pompuje” na wyższy poziom temperatury, a potem przekazuje ją wodzie. I właśnie ten mechanizm prowadzi nas do kolejnego pytania: jak wygląda cały cykl od początku do końca.

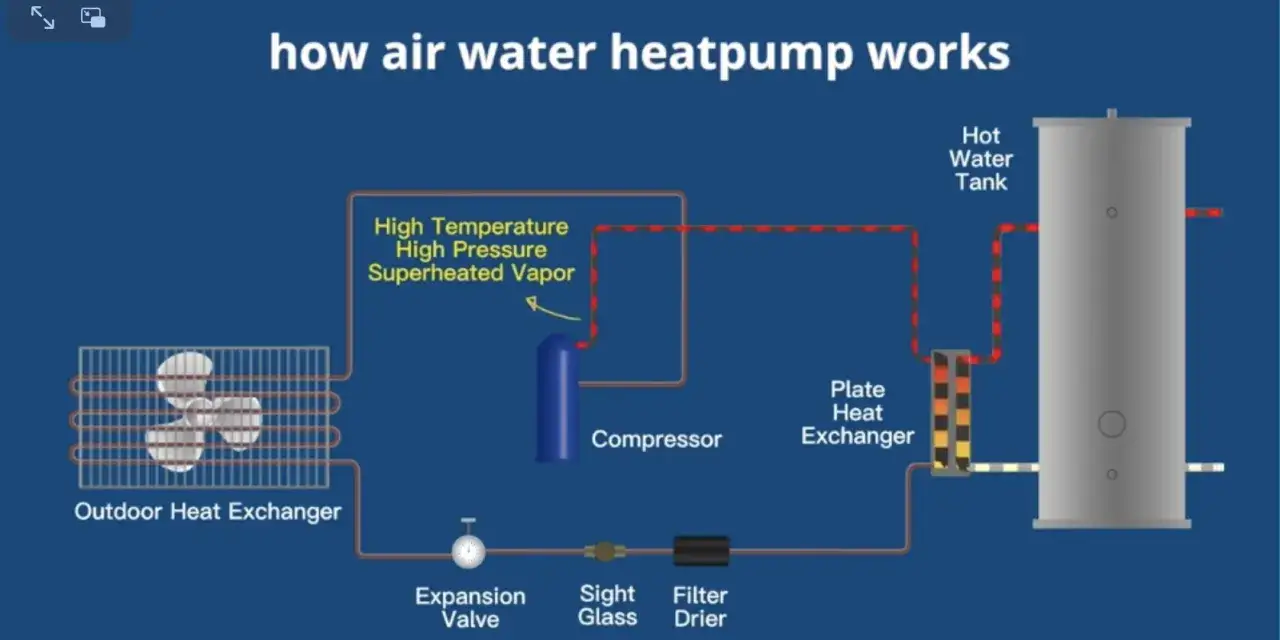

Tak przebiega jeden pełny cykl grzania
W praktyce proces jest powtarzalny i dość elegancki. To dlatego opis termodynamiczny pompy ciepła ma sens dopiero wtedy, gdy rozłoży się go na kolejne etapy, zamiast mówić ogólnie, że „bierze ciepło z powietrza”.
- Powietrze przechodzi przez parownik. Wentylator przepycha zewnętrzne powietrze przez lamelowany wymiennik, a czynnik chłodniczy wewnątrz parownika ma bardzo niską temperaturę i niskie ciśnienie.
- Czynnik chłodniczy odparowuje. Przy odpowiednio dobranym punkcie wrzenia odbiera ciepło z powietrza nawet wtedy, gdy na zewnątrz jest zimno. To ważny fragment całej układanki: energia nie musi płynąć od „ciepłego” do „zimnego” w potocznym sensie, tylko od wyższego do niższego potencjału termicznego.
- Sprężarka podnosi temperaturę. Para trafia do sprężarki, gdzie ciśnienie i temperatura rosną. To właśnie tutaj urządzenie korzysta z energii elektrycznej, aby przenieść ciepło na wyższy poziom.
- Skraplacz oddaje energię do wody. Gorący czynnik oddaje ciepło do instalacji grzewczej, skrapla się i może zasilić podłogówkę, grzejniki niskotemperaturowe albo zasobnik c.w.u.
- Zawór rozprężny obniża ciśnienie. Po przejściu przez zawór czynnik znów ma warunki do pobrania ciepła w parowniku i cykl zaczyna się od nowa.
To dlatego pompa ciepła działa trochę jak lodówka ustawiona „na odwrót”, ale w znacznie szerszym zakresie pracy. Im mniejszy skok temperatury między powietrzem a wodą w instalacji, tym łatwiej układ pracuje. I właśnie z tego wynika różnica między instalacją, która działa przeciętnie, a taką, która rzeczywiście jest oszczędna.
Dlaczego temperatura zasilania decyduje o rachunkach
Wydajność pompy w dużej mierze zależy od różnicy temperatur między źródłem ciepła a instalacją odbiorczą. Ja patrzę na to tak: im mniej pompa musi „podnosić” temperaturę, tym mniej prądu zużywa na wykonanie tej samej pracy. Dlatego tak często mówi się o instalacjach niskotemperaturowych i dlatego źle dobrane grzejniki potrafią zepsuć nawet dobry agregat.
| Rodzaj instalacji | Orientacyjna temperatura zasilania | Co to oznacza w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | 25-40°C | Najlepsze warunki dla pompy i zwykle najwyższa efektywność |
| Klimakonwektory lub grzejniki niskotemperaturowe | 35-55°C | Da się pracować efektywnie, ale dobór elementów instalacji ma duże znaczenie |
| Tradycyjne grzejniki | 45-55°C, czasem więcej | System może działać, lecz sprawność zwykle spada, jeśli temperatura rośnie zbyt mocno |
| Ciepła woda użytkowa | 45-55°C | Przygotowanie wody bywa bardziej wymagające niż ogrzewanie pomieszczeń |
Tu warto zapamiętać jedną rzecz: COP nie jest stały. To wskaźnik mówiący, ile ciepła urządzenie oddaje w stosunku do pobranej energii elektrycznej. Jeśli COP wynosi 4, to z 1 kWh prądu powstają około 4 kWh ciepła, ale tylko przy określonych warunkach pracy. Zmiana temperatury zewnętrznej albo podniesienie temperatury wody od razu zmienia wynik.
W praktyce najlepsze warunki daje dobrze ocieplony budynek z podłogówką albo przewymiarowanymi grzejnikami niskotemperaturowymi. I właśnie wtedy przejście do pracy zimą przestaje być problemem, a staje się zwykłym elementem sezonu grzewczego.
Co dzieje się zimą, gdy parownik pokrywa się szronem
Tu pojawia się najczęstsze nieporozumienie. Jeśli jednostka zewnętrzna zaczyna się szronić, nie oznacza to awarii. Przy wilgotnym powietrzu i temperaturach bliskich zera parownik jest na tyle zimny, że para wodna z powietrza skrapla się i zamarza na lamelach. To naturalne zjawisko, bo powierzchnia wymiennika potrafi być znacznie chłodniejsza niż otaczające powietrze.
Żeby utrzymać sprawność, urządzenie uruchamia defrost, czyli odszranianie. Sterownik na chwilę odwraca obieg czynnika chłodniczego, parownik jest dogrzewany i lód topnieje. Taki cykl zwykle trwa kilka do kilkunastu minut, a w tym czasie możesz zauważyć krótkie przerwy w grzaniu lub niewielki spadek temperatury w instalacji.- Defrost pojawia się częściej przy wilgotnej pogodzie i temperaturach około 0°C.
- Krótka para wodna nad jednostką zewnętrzną podczas odszraniania jest normalna.
- Woda z topnienia musi mieć gdzie odpłynąć, inaczej zamarznie przy podstawie urządzenia.
- Bardzo częste albo długie odszranianie może oznaczać brudny wymiennik, zły przepływ powietrza, problem z czynnikiem chłodniczym albo nieprawidłowy dobór instalacji.
To właśnie zimą widać, czy system został dobrze zaprojektowany. I dlatego samo pytanie o to, jak działa pompa ciepła powietrze-woda, zawsze prowadzi mnie do drugiego pytania: jak czytać jej efektywność, żeby nie dać się zwieść jednej liczbie z katalogu.
Jak czytać COP i SCOP, żeby nie dać się zwieść jednej liczbie
Najprościej: COP to wynik chwilowy, a SCOP pokazuje obraz sezonowy. COP możesz porównać do zdjęcia z jednego momentu, a SCOP do całego filmu. Jeśli producent podaje wysoki COP, warto od razu sprawdzić, przy jakich warunkach został zmierzony, bo ta sama pompa będzie miała inne wyniki przy 7°C na zewnątrz i inne przy mrozie.
Na kartach katalogowych często pojawiają się oznaczenia typu A7/W35. To skrót od warunków testu: powietrze 7°C, woda 35°C. Taki zapis jest bardzo użyteczny, bo od razu widać, że mówimy o niskiej temperaturze zasilania i dość łagodnej pogodzie, a nie o najtrudniejszym dniu sezonu.
- COP pokazuje sprawność w konkretnym punkcie pracy.
- SCOP uwzględnia zmienną pogodę i daje lepszy obraz całego sezonu.
- Im niższa temperatura zewnętrzna, tym zwykle niższy COP.
- Im wyższa temperatura wody grzewczej, tym bardziej spada efektywność.
- Sam wysoki COP nie wystarcza, jeśli instalacja wymaga zbyt gorącej wody.
Ja zwracam też uwagę na jedną rzecz, o której wiele osób zapomina: część energii pochodzi z otoczenia, a nie z sieci. Dlatego nie ma tu prostego porównania 1:1 z kotłem. Lepiej patrzeć na realne warunki pracy i na to, czy budynek pozwala utrzymać niską temperaturę zasilania przez większość sezonu. To już prowadzi wprost do pytania o warunki powodzenia całego systemu.
Kiedy układ powietrze-woda działa najlepiej, a kiedy trzeba poprawić instalację
W praktyce najwięcej zależy nie od samej jednostki, tylko od budynku i odbiorników ciepła. Pompa ciepła jest bardzo czuła na projekt instalacji, więc nawet dobry model nie zrekompensuje zbyt wysokiej temperatury zasilania albo źle dobranych grzejników. Z mojego punktu widzenia to właśnie tu popełnia się najwięcej kosztownych błędów.
- Za wysoka temperatura zasilania - jeśli trzeba stale podawać 55-60°C, efektywność spada i rosną rachunki.
- Zbyt mała powierzchnia grzewcza - stare grzejniki często nie oddają ciepła wystarczająco dobrze przy niskiej temperaturze wody.
- Słaba izolacja budynku - urządzenie musi wtedy pracować dłużej i intensywniej.
- Źle ustawiona automatyka - brak krzywej grzewczej albo zbyt agresywne nastawy potrafią zabić oszczędność.
- Nieprawidłowa lokalizacja jednostki zewnętrznej - brak swobodnego przepływu powietrza i problem z odpływem skroplin zwiększają ryzyko oblodzenia.
- Przewymiarowanie oczekiwań - sama zmiana źródła ciepła nie rozwiąże problemu, jeśli dom potrzebuje gruntownej modernizacji.
Jeśli instalacja w starym domu wymaga wysokich parametrów wody, zwykle lepiej najpierw poprawić odbiór ciepła: dołożyć grzejniki, obniżyć straty budynku albo zmienić sposób sterowania. Dopiero potem ma sens ocena, czy pompa powietrze-woda będzie pracowała ekonomicznie, czy jedynie „da się uruchomić”.
Co naprawdę przesądza o opłacalności układu powietrze-woda w domu
Gdybym miał zostawić po tym temacie jedną myśl, byłaby prosta: najlepiej działa nie ta pompa, która ma najwyższą moc na papierze, ale ta, która pracuje przeciwko małej różnicy temperatur. To właśnie dlatego podłogówka, dobrze ocieplony budynek i rozsądne sterowanie są ważniejsze niż efektowny katalogowy parametr.
W codziennej praktyce patrzę na trzy rzeczy: zapotrzebowanie cieplne domu, temperaturę zasilania potrzebną do komfortu oraz sposób, w jaki urządzenie radzi sobie zimą z wilgocią i szronem. Jeśli te elementy są dobrze zestrojone, pompa ciepła powietrze-woda jest prostym, przewidywalnym i wygodnym źródłem ciepła. Jeśli nie są, technologia nadal będzie działać, ale przestanie być naprawdę opłacalna.
Najbardziej uczciwa odpowiedź brzmi więc tak: sama zasada działania jest prosta, lecz o wyniku decyduje jakość projektu instalacji, dobór temperatury zasilania i realne warunki pracy w danym domu.
