Jak podłączyć kolektor słoneczny do bojlera? Poradnik eksperta

W dzisiejszych czasach, gdy koszty energii stale rosną, poszukiwanie efektywnych i ekologicznych rozwiązań do ogrzewania wody staje się priorytetem dla wielu właścicieli domów. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak zintegrować kolektor słoneczny z bojlerem, zapewniając praktyczną wiedzę niezbędną do zrozumienia całego procesu i podjęcia świadomej decyzji o inwestycji w energię słoneczną.

Ogrzewanie wody słońcem: dlaczego to się opłaca?

Wykorzystanie energii słonecznej do podgrzewania wody użytkowej to jeden z najbardziej efektywnych sposobów na obniżenie rachunków w gospodarstwie domowym. Z mojego doświadczenia wynika, że instalacja solarna pozwala zredukować koszty nawet o 70%, co w skali roku przekłada się na naprawdę znaczące oszczędności. Patrząc na obecne ceny energii, jest to inwestycja, która szybko zaczyna procentować.

Warto na wstępie jasno rozróżnić dwie popularne technologie słoneczne. Kolektory słoneczne, o których dziś rozmawiamy, służą do podgrzewania wody użytkowej. Ich zadaniem jest absorbowanie promieniowania słonecznego i przekazywanie ciepła do płynu, który następnie ogrzewa wodę w bojlerze. Panele fotowoltaiczne natomiast, to zupełnie inna technologia, która produkuje energię elektryczną z promieni słonecznych. Chociaż obie technologie wykorzystują słońce, ich zastosowania są różne i warto o tym pamiętać przy planowaniu inwestycji.

Często słyszę pytanie, czy inwestycja w kolektory słoneczne w polskim klimacie jest opłacalna. Odpowiadam z pełnym przekonaniem: tak! Mimo że nie mamy tu śródziemnomorskiego słońca, odpowiednio zaprojektowana i zamontowana instalacja solarna przynosi realne korzyści. Średni okres zwrotu inwestycji w Polsce waha się od 5 do 10 lat. Biorąc pod uwagę długowieczność takich systemów, jest to naprawdę atrakcyjna perspektywa.

Niezbędne elementy instalacji solarnej: kompletny przewodnik

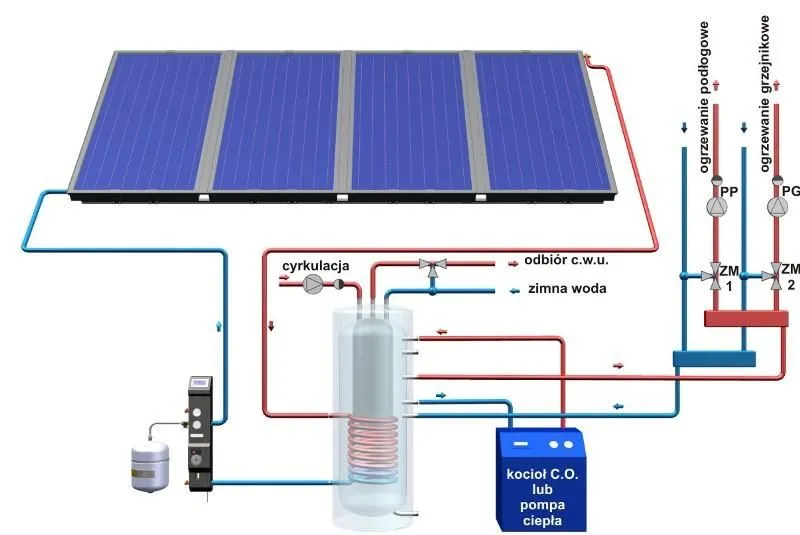

Zacznijmy od podstawy, bez której cała instalacja solarna nie ma racji bytu bojlera z dwiema wężownicami. To absolutny fundament systemu. Dlaczego dwie wężownice? Otóż dolna wężownica jest dedykowana do podłączenia kolektora słonecznego, co pozwala na efektywne wykorzystanie energii słonecznej. Górna wężownica natomiast umożliwia podłączenie innego źródła ciepła, na przykład kotła gazowego czy pompy ciepła. Dzięki temu mamy pewność, że ciepła woda będzie dostępna zawsze, nawet w pochmurne dni, gdy słońca jest zbyt mało, by w pełni ogrzać wodę.

Kolejnym kluczowym elementem, który ja nazywam "sercem instalacji", jest zespół pompowo-sterowniczy. To on odpowiada za prawidłową i automatyczną pracę całego systemu. W jego skład wchodzą: pompa obiegowa, która wymusza cyrkulację płynu solarnego (glikolu), sterownik solarny, który na podstawie różnicy temperatur między kolektorem a bojlerem decyduje o uruchomieniu pompy, zawory bezpieczeństwa chroniące układ przed nadmiernym ciśnieniem, a często także przepływomierz, monitorujący przepływ płynu. Ten zespół to mózg i mięśnie systemu, dbający o jego efektywność i bezpieczeństwo.

Nie możemy zapomnieć o naczyniu wzbiorczym. Jego rola jest niezwykle ważna kompensuje ono zmiany objętości płynu solarnego, które zachodzą pod wpływem temperatury. Płyn grzeje się i rozszerza, a naczynie wzbiorcze zapobiega wzrostowi ciśnienia do niebezpiecznych wartości, stabilizując cały układ. Samym nośnikiem ciepła jest natomiast płyn solarny, czyli glikol propylenowy. To niezamarzający roztwór, który skutecznie przenosi ciepło z kolektora na dachu do wężownicy w bojlerze, nawet w ujemnych temperaturach.

• Rury solarne: Specjalne rury miedziane lub ze stali nierdzewnej, odporne na wysokie temperatury i ciśnienie, którymi transportowany jest glikol.
• Izolacja rur: Absolutnie kluczowa! Należy zastosować wysokiej jakości piankę elastomerową, odporną na promieniowanie UV i wysokie temperatury. Niewłaściwa izolacja to ogromne straty ciepła i spadek efektywności całego systemu.
• Zawory: Różnego rodzaju zawory (odcinające, zwrotne, spustowe) niezbędne do prawidłowego funkcjonowania, konserwacji i bezpieczeństwa instalacji.
• Czujniki temperatury: Umieszczone w kolektorze i bojlerze, dostarczają sterownikowi danych niezbędnych do zarządzania pracą systemu.

Jaki kolektor wybrać: płaski czy próżniowy?

Wybór odpowiedniego typu kolektora to jedna z pierwszych decyzji, jaką musimy podjąć. Kolektory płaskie są zazwyczaj tańsze i bardzo popularne. Ich konstrukcja jest prosta absorber, izolacja i szyba. Sprawdzają się doskonale w sezonie od wiosny do jesieni, kiedy nasłonecznienie jest największe. Jeśli głównym celem jest wspomaganie ogrzewania wody w cieplejszych miesiącach, a budżet jest ograniczony, kolektory płaskie będą najbardziej ekonomicznym i efektywnym wyborem.

Z kolei kolektory próżniowo-rurowe, nazywane również ciśnieniowymi, są droższe, ale oferują znacznie wyższą wydajność, szczególnie w chłodniejszych miesiącach i w dni pochmurne. Ich tajemnica tkwi w izolacji próżniowej, która minimalizuje straty ciepła. Dzięki temu są w stanie efektywniej zbierać energię nawet przy niższym nasłonecznieniu. Jeśli zależy nam na całorocznym wsparciu ogrzewania wody i jesteśmy gotowi na większą inwestycję początkową, kolektory próżniowe będą lepszym rozwiązaniem.

Niezależnie od wyboru typu kolektora, kluczowe jest prawidłowe dobranie ich liczby i powierzchni do potrzeb rodziny. Z mojego doświadczenia wynika, że dla rodziny 3-5 osobowej zazwyczaj wystarczają 2-3 kolektory. Należy również pamiętać o optymalnej lokalizacji dach skierowany na południe, bez zacienienia przez drzewa czy inne budynki, jest idealny. Optymalny kąt nachylenia kolektorów dla użytku całorocznego w Polsce to 30-45 stopni. Te czynniki mają ogromny wpływ na wydajność całego systemu.

Montaż kolektora słonecznego krok po kroku

Prawidłowy montaż kolektora słonecznego to podstawa jego efektywnej i bezawaryjnej pracy. Poniżej przedstawiam poszczególne etapy, które należy starannie wykonać:

1. Planowanie i wybór optymalnego miejsca montażu na dachu: Ten etap jest krytyczny. Musimy znaleźć miejsce na dachu skierowane na południe, które będzie wolne od zacienienia przez cały dzień. Nawet niewielkie zacienienie może znacznie obniżyć wydajność kolektora. Optymalny kąt nachylenia, jak już wspomniałem, to 30-45 stopni dla maksymalnej efektywności przez cały rok. Warto również sprawdzić nośność konstrukcji dachu.

2. Bezpieczne mocowanie konstrukcji i instalacja kolektorów: Po wyborze miejsca, montujemy solidną konstrukcję wsporczą, która zapewni stabilność kolektorów nawet podczas silnych wiatrów czy opadów śniegu. Następnie, z zachowaniem wszelkich zasad bezpieczeństwa pracy na wysokości, instalujemy kolektory na konstrukcji. Upewnijmy się, że są one prawidłowo wypoziomowane i zabezpieczone.

3. Prowadzenie i izolowanie przewodów solarnych: Przewody solarne, którymi będzie krążył glikol, muszą być poprowadzone od kolektorów do bojlera w sposób jak najbardziej optymalny, z minimalną liczbą zakrętów. Najważniejszym aspektem jest jednak ich izolacja. Należy zastosować dedykowaną piankę elastomerową, odporną na wysokie temperatury i promieniowanie UV. Izolacja musi być szczelna i ciągła na całej długości rur, aby zapobiec stratom ciepła.

4. Kluczowy moment: schemat podłączenia do wężownicy bojlera: To jeden z najbardziej precyzyjnych etapów. Przewody solarne muszą być prawidłowo podłączone do dolnej wężownicy bojlera. Zawsze należy kierować się schematem producenta bojlera i kolektorów. Błędy na tym etapie mogą skutkować brakiem efektywności lub nawet uszkodzeniem systemu. Warto pamiętać o zaworach odcinających i zwrotnych.

5. Montaż grupy pompowej, naczynia wzbiorczego i czujników: Zespół pompowo-sterowniczy zazwyczaj montuje się w pobliżu bojlera, w miejscu łatwo dostępnym do serwisowania. Naczynie wzbiorcze instaluje się na powrocie z bojlera, w najwyższym punkcie instalacji lub zgodnie z zaleceniami producenta. Czujniki temperatury umieszczamy w kolektorze (zazwyczaj w specjalnej mufie) oraz w dolnej części bojlera, aby sterownik mógł precyzyjnie mierzyć różnicę temperatur.

6. Napełnianie układu glikolem, odpowietrzanie i próba szczelności: Po zakończeniu montażu mechanicznego, przystępujemy do napełniania układu płynem solarnym (glikolem). Jest to proces wymagający specjalnej pompy do napełniania i płukania. Równie ważne jest dokładne odpowietrzenie instalacji, aby wyeliminować wszelkie pęcherzyki powietrza, które mogłyby zakłócić cyrkulację. Na koniec przeprowadzamy próbę szczelności pod odpowiednim ciśnieniem, aby upewnić się, że nigdzie nie ma wycieków.

7. Konfiguracja sterownika i pierwsze uruchomienie systemu: Ostatnim krokiem jest konfiguracja sterownika solarnego. Należy wprowadzić odpowiednie parametry, takie jak temperatury załączenia i wyłączenia pompy, histereza czy tryby pracy. Po konfiguracji następuje pierwsze uruchomienie systemu i obserwacja jego działania. Warto sprawdzić, czy pompa pracuje prawidłowo, czy glikol cyrkuluje i czy bojler jest efektywnie podgrzewany.

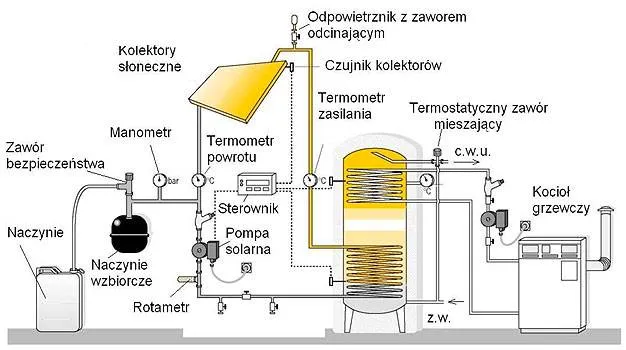

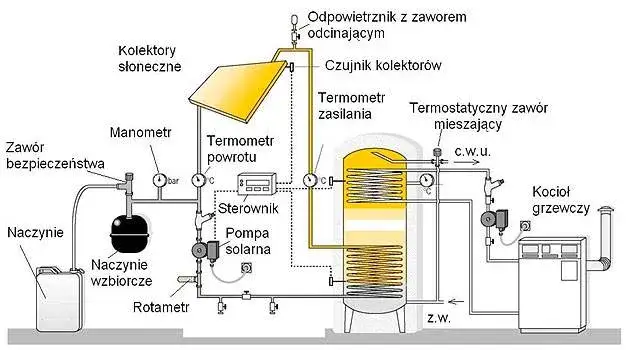

Czego unikać podczas montażu kolektora słonecznego?

Jako ekspert w tej dziedzinie, widziałem wiele błędów, które potrafią skutecznie zniweczyć korzyści z instalacji solarnej. Jednym z najczęstszych jest nieprawidłowe umiejscowienie kolektorów. Zacienienie, nawet częściowe i tylko przez kilka godzin dziennie, drastycznie obniża wydajność. Podobnie zły kąt nachylenia zbyt płaski lub zbyt stromy sprawia, że kolektor nie pracuje optymalnie, a my tracimy cenne kilowatogodziny. Zawsze podkreślam, że precyzyjne planowanie lokalizacji to podstawa.

Kolejnym grzechem głównym jest brak lub niewystarczająca izolacja termiczna rur. To błąd, który kosztuje użytkownika pieniądze każdego dnia. Ciepło wytworzone przez kolektor jest tracone w drodze do bojlera, jeśli rury nie są odpowiednio zaizolowane, zwłaszcza na odcinkach zewnętrznych. Należy stosować dedykowaną, odporną na warunki atmosferyczne piankę elastomerową i dbać o jej ciągłość i szczelność. Ignorowanie tego aspektu to po prostu marnowanie energii.

Zapowietrzenie układu solarnego to problem, który potrafi przyprawić o ból głowy. Pęcherzyki powietrza w instalacji blokują swobodny przepływ glikolu, co prowadzi do spadku wydajności, a w skrajnych przypadkach nawet do przegrzewania się kolektorów i uszkodzenia pompy. Skuteczne odpowietrzenie instalacji po napełnieniu jest absolutnie kluczowe i wymaga cierpliwości oraz odpowiednich narzędzi.

Warto również zwrócić uwagę na błędy w podłączeniu czujników temperatury oraz nieprawidłowe ustawienia sterownika. Jeśli czujniki są źle umieszczone lub uszkodzone, sterownik otrzymuje błędne dane i nie jest w stanie prawidłowo zarządzać pracą pompy. To samo dotyczy błędnej konfiguracji niewłaściwe progi temperatur czy tryby pracy mogą sprawić, że system nie będzie działał efektywnie, a my nie osiągniemy spodziewanych oszczędności. Precyzja na tym etapie jest tak samo ważna, jak na etapie montażu mechanicznego.

Ile kosztuje instalacja solarna i jak ją sfinansować?

Zastanawiając się nad inwestycją w kolektory słoneczne, kluczowe jest zrozumienie realnych kosztów. Z mojego doświadczenia wynika, że dla typowego domu jednorodzinnego, przeznaczonego dla rodziny 3-5 osobowej, całkowity koszt instalacji z montażem waha się od 10 000 zł do 15 000 zł. Pamiętajmy, że jest to inwestycja na lata, która przynosi wymierne korzyści.

• Całkowity koszt instalacji: 10 000 zł - 15 000 zł (z montażem).
• Bojler z dwiema wężownicami: Koszt bojlera o pojemności 200-300 litrów to wydatek rzędu 3 500 zł - 7 000 zł. Jest to element niezbędny do prawidłowego działania systemu.
• Koszt montażu przez fachowca: Usługa instalacji przez doświadczonego fachowca to zazwyczaj koszt około 1 500 zł - 2 500 zł. Warto zainwestować w profesjonalny montaż, aby uniknąć kosztownych błędów.

Na szczęście, inwestycja w odnawialne źródła energii jest wspierana przez różne programy. Jednym z nich jest program "Czyste Powietrze". Umożliwia on uzyskanie dotacji na instalację solarną, ale zazwyczaj jest to możliwe przy jednoczesnej wymianie starego, nieefektywnego źródła ciepła na nowe, ekologiczne. Warto sprawdzić aktualne warunki programu, ponieważ często się zmieniają.

Innym, bardzo atrakcyjnym rozwiązaniem jest ulga termomodernizacyjna. Pozwala ona odliczyć od podstawy opodatkowania wydatki poniesione na instalację solarną, do kwoty 53 000 zł na podatnika. To znaczy, że małżeństwo może odliczyć nawet 106 000 zł. Jest to realne wsparcie, które znacząco obniża faktyczny koszt inwestycji i przyspiesza jej zwrot.

Warto również śledzić inne możliwości wsparcia. Chociaż program "Mój Prąd" historycznie skupiał się głównie na fotowoltaice, kolejne jego edycje mogą oferować wsparcie dla systemów solarnych, zwłaszcza w połączeniu z innymi technologiami OZE i naciskiem na autokonsumpcję czy magazynowanie energii. Co więcej, musimy być przygotowani na nadchodzące zmiany prawne od 2029 roku mogą zostać wprowadzone obowiązkowe instalacje słoneczne na nowych budynkach mieszkalnych, co jest częścią szerszych regulacji unijnych dotyczących efektywności energetycznej.

Samodzielny montaż czy pomoc fachowca?

Decyzja o samodzielnym montażu kolektora słonecznego to poważne wyzwanie, które wymaga solidnych umiejętności technicznych, dostępu do specjalistycznych narzędzi oraz głębokiej świadomości złożoności całego procesu. Przejrzałeś już kroki montażowe i listę potencjalnych błędów jeśli czujesz, że masz wystarczającą wiedzę z zakresu hydrauliki, elektryki i budownictwa, a także potrafisz precyzyjnie czytać schematy, samodzielny montaż może być opcją. Pamiętaj jednak, że każda pomyłka może kosztować Cię nie tylko pieniądze, ale i bezpieczeństwo.

Z mojej perspektywy, zatrudnienie profesjonalnego instalatora to inwestycja w spokój ducha i gwarancję prawidłowego działania systemu. Fachowiec nie tylko posiada niezbędne doświadczenie i narzędzia, ale także zna wszystkie niuanse montażu, potrafi uniknąć typowych błędów i zapewni bezpieczeństwo instalacji. Co więcej, profesjonalny montaż często jest warunkiem utrzymania gwarancji producenta na kolektory i bojler. To również pewność, że system zostanie uruchomiony i skonfigurowany optymalnie, maksymalizując Twoje oszczędności.
