Prawidłowy dobór średnicy rur w instalacji centralnego ogrzewania to jeden z najważniejszych, a często niedocenianych aspektów, który bezpośrednio wpływa na wydajność, komfort użytkowania i koszty eksploatacji całego systemu. Niewłaściwie dobrane przekroje mogą prowadzić do szeregu problemów, od hałasu, przez niedogrzane pomieszczenia, aż po zwiększone rachunki za energię. W tym artykule, jako Błażej Zieliński, podzielę się moją wiedzą i praktycznymi wskazówkami, które pomogą Ci podjąć świadomą decyzję.
Prawidłowy dobór średnicy rur CO klucz do efektywnego i cichego ogrzewania domu.
- Niewłaściwa średnica rur prowadzi do problemów: zbyt mała to hałas i niedogrzane grzejniki, zbyt duża to niepotrzebne koszty.
- Kluczowe czynniki doboru to moc kotła i grzejników, długość instalacji oraz materiał rur (PEX, miedź).
- Dla grzejników o mocy do 1,5 kW często wystarcza PEX 16 mm, powyżej 1,5 kW zalecane jest 20 mm.
- Główne piony i magistrale wymagają większych średnic, np. 25-32 mm.
- Ogrzewanie podłogowe zazwyczaj wykorzystuje rury PEX 16 mm.
- Profesjonalny dobór uwzględnia opory hydrauliczne i optymalną prędkość przepływu wody (0,5-1,0 m/s w głównych przewodach, <0,3 m/s przy grzejnikach).
Dlaczego precyzyjny dobór średnicy rur to fundament wydajnego ogrzewania
W mojej praktyce często spotykam się z sytuacjami, gdzie inwestorzy skupiają się na wyborze kotła czy grzejników, a kwestię średnicy rur traktują po macoszemu. To duży błąd. Prawidłowy dobór średnicy rur ma fundamentalne znaczenie dla efektywności, komfortu i ekonomii pracy całej instalacji centralnego ogrzewania. Od tego zależy, czy ciepło będzie równomiernie rozprowadzane po całym domu, czy pompa obiegowa będzie pracować optymalnie, a także czy unikniemy nieprzyjemnych niespodzianek w postaci hałasu czy niedogrzanych pomieszczeń. To właśnie na tym etapie projektowania lub modernizacji decydujemy o długoterminowej wydajności systemu.
Czym grozi pomyłka? Konsekwencje finansowe i spadek komfortu
Pomyłka w doborze średnicy rur to nie tylko drobna niedogodność, ale realne konsekwencje finansowe i znaczący spadek komfortu użytkowania. Jeśli rury są zbyt małe, system musi pracować pod zwiększonym obciążeniem, co przekłada się na wyższe rachunki za prąd i nierównomierne rozprowadzanie ciepła. Z kolei zbyt duże rury to niepotrzebne koszty inwestycyjne i potencjalne problemy z efektywnością. W obu przypadkach cierpi na tym nasz portfel i samopoczucie w domu.
Jak średnica rur wpływa na pracę pompy obiegowej i rachunki za prąd?
Zbyt mała średnica rur w instalacji centralnego ogrzewania to prosta droga do zwiększonych oporów hydraulicznych. Wyobraź sobie, że próbujesz przepompować dużą ilość wody przez cienką słomkę wymaga to znacznie większego wysiłku. Podobnie dzieje się z pompą obiegową, która musi pokonać te opory. Im większe opory, tym więcej energii elektrycznej zużywa pompa, aby zapewnić odpowiedni przepływ czynnika grzewczego. To bezpośrednio przekłada się na wyższe rachunki za prąd, a w dłuższej perspektywie na niepotrzebne obciążenie budżetu domowego.
Szumy i stukanie w instalacji czy to wina złego przekroju rur?
Charakterystyczne szumy, gwizdy, a nawet stukanie w instalacji grzewczej to często sygnał, że coś jest nie tak ze średnicą rur. Kiedy przekrój jest zbyt mały w stosunku do wymaganego przepływu, woda musi poruszać się z nadmierną prędkością. To z kolei prowadzi do powstawania turbulencji i kawitacji, które generują nieprzyjemne dźwięki. W mojej ocenie, hałas w instalacji to nie tylko kwestia komfortu, ale także wskaźnik, że system nie pracuje optymalnie i jest narażony na szybsze zużycie.
Kluczowe czynniki, które musisz wziąć pod uwagę przed wyborem
Wybór odpowiedniej średnicy rur to proces, który wymaga uwzględnienia kilku kluczowych czynników. Nie ma jednej uniwersalnej zasady, która sprawdzi się w każdej instalacji. Musimy wziąć pod uwagę zapotrzebowanie na ciepło budynku, moc źródła ciepła, rodzaj i liczbę grzejników, długość poszczególnych obiegów, a także materiał, z którego rury są wykonane. Dopiero kompleksowa analiza tych elementów pozwoli na podjęcie optymalnej decyzji.
Moc kotła i zapotrzebowanie na ciepło punkt wyjścia do obliczeń
Zawsze zaczynam od analizy ogólnego zapotrzebowania na ciepło budynku oraz mocy źródła ciepła czy to kotła gazowego, pompy ciepła, czy innego urządzenia. To właśnie te parametry określają całkowitą ilość ciepła, którą instalacja musi przetransportować. Na tej podstawie możemy wstępnie wymiarować główne przewody, które będą rozprowadzać czynnik grzewczy do poszczególnych sekcji domu. To fundament, na którym opiera się cała reszta obliczeń.
Liczba i moc grzejników jak wpływają na obciążenie cieplne systemu?
Każdy grzejnik w instalacji ma swoją określoną moc, która przekłada się na zapotrzebowanie na czynnik grzewczy. Sumaryczna moc grzejników w danym obiegu, a także ich rozmieszczenie, mają kluczowe znaczenie dla wymiarowania odgałęzień i głównych magistral. Im większa moc grzejników podłączonych do danego odcinka rury, tym większy przepływ wody jest tam potrzebny, co często oznacza konieczność zastosowania większej średnicy.
Długość instalacji i odległość od źródła ciepła dlaczego to ma znaczenie?
Długość rur i odległość od źródła ciepła to czynniki, które bezpośrednio wpływają na opory hydrauliczne w systemie. Im dłuższy odcinek rury, tym większe są straty ciśnienia, a co za tym idzie, większe opory. W przypadku rozległych instalacji, gdzie grzejniki znajdują się daleko od kotła, konieczne może być zastosowanie większych średnic rur, aby zminimalizować te opory i zapewnić odpowiedni przepływ czynnika grzewczego. Ignorowanie tego aspektu może skutkować niedogrzewaniem najdalszych pomieszczeń.
Materiał ma znaczenie: miedź, stal czy popularny PEX?
Wybór materiału, z którego wykonane są rury, ma istotne znaczenie dla doboru ich średnicy. Rury miedziane, stalowe czy z tworzyw sztucznych (np. PEX) różnią się nie tylko właściwościami termicznymi i montażowymi, ale także przekrojem wewnętrznym dla tej samej średnicy zewnętrznej. Na przykład, rury miedziane mają zazwyczaj cieńsze ścianki, co oznacza większy przekrój wewnętrzny i mniejsze opory przepływu w porównaniu do rur PEX o tej samej średnicy zewnętrznej.

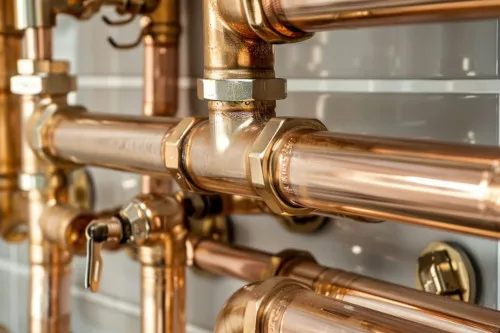

Rury miedziane kiedy warto w nie zainwestować?
Rury miedziane to klasyka, która wciąż ma swoje miejsce w nowoczesnych instalacjach. Ich głównymi zaletami są wysoka przewodność cieplna, wyjątkowa trwałość oraz odporność na wysokie temperatury i ciśnienia. Co ważne, rury miedziane charakteryzują się cieńszymi ściankami, co oznacza, że dla tej samej średnicy zewnętrznej, mają większy przekrój wewnętrzny niż rury z tworzyw sztucznych. To pozwala na osiągnięcie większego przepływu przy mniejszej średnicy zewnętrznej, co jest korzystne w miejscach, gdzie przestrzeń montażowa jest ograniczona. Miedź to inwestycja w niezawodność i estetykę.
Rury PEX elastyczność i ekonomia w nowoczesnym budownictwie
Współczesne budownictwo coraz częściej stawia na rury PEX (polietylen sieciowany), i to z dobrych powodów. Ich elastyczność, łatwość montażu oraz korzystna cena sprawiają, że są niezwykle popularne. Rury PEX są dostępne w standardowych średnicach, takich jak 16 mm, 20 mm, 25 mm czy 32 mm, co ułatwia projektowanie i wykonawstwo. Ich elastyczność pozwala na minimalizację liczby połączeń, co redukuje ryzyko nieszczelności i przyspiesza prace instalacyjne. To ekonomiczne i praktyczne rozwiązanie, które sprawdzi się w większości domowych instalacji CO.
Praktyczny poradnik: Jaką średnicę rury dobrać do konkretnych zastosowań?
Przejdźmy teraz do konkretów. Na podstawie mojego doświadczenia i ogólnie przyjętych zasad, przygotowałem praktyczne wskazówki dotyczące doboru średnic rur dla różnych części instalacji grzewczej. Pamiętaj, że są to reguły kciuka, które w większości przypadków sprawdzą się w domach jednorodzinnych, ale w bardziej skomplikowanych systemach zawsze warto skonsultować się z projektantem.
Główne arterie Twojego domu: Dobór średnicy dla pionów i magistral zasilających
Główne przewody, czyli piony i magistrale zasilające, to prawdziwe arterie Twojej instalacji. Odpowiadają za transport całej ilości czynnika grzewczego od źródła ciepła do rozdzielaczy lub poszczególnych obiegów. W domach jednorodzinnych zazwyczaj stosuje się dla nich średnice od 25 mm do 32 mm. W przypadku większych i bardziej rozbudowanych instalacji, gdzie zapotrzebowanie na ciepło jest większe, konieczne może być nawet zastosowanie rur o średnicy 40 mm. Pamiętaj, że odpowiednie wymiarowanie tych odcinków jest kluczowe dla równomiernego i efektywnego rozprowadzenia ciepła w całym budynku.
Jaka średnica rury PEX do grzejnika? Sprawdzone zasady
Podłączanie grzejników to jeden z najczęstszych dylematów. W przypadku rur PEX, które są obecnie standardem, istnieją sprawdzone zasady, które pomogą Ci podjąć właściwą decyzję. Kluczowa jest tutaj moc grzejnika oraz długość podejścia.
Grzejniki o małej mocy (do 1, 5 kW) czy 16 mm zawsze wystarczy?
Dla grzejników o mniejszej mocy, zazwyczaj do około 1-1,5 kW, rura PEX o średnicy 16 mm jest w większości przypadków w zupełności wystarczająca. Taki przekrój zapewnia odpowiedni przepływ czynnika grzewczego, minimalizując jednocześnie koszty materiałów i ułatwiając montaż. To standardowe rozwiązanie, które sprawdza się w pokojach o mniejszym zapotrzebowaniu na ciepło, takich jak sypialnie czy łazienki.
Grzejniki o średniej i dużej mocy (powyżej 1, 5 kW) kiedy konieczne jest 20 mm?
Gdy mamy do czynienia z grzejnikami o większej mocy, na przykład w przedziale 1,5-2,5 kW, zalecam zastosowanie rur PEX o średnicy 20 mm. Taki większy przekrój jest niezbędny, aby zapewnić odpowiednią ilość czynnika grzewczego i efektywne oddawanie ciepła przez grzejnik, bez generowania nadmiernych oporów czy hałasu. Dotyczy to często grzejników w salonach, jadalniach czy większych pomieszczeniach, gdzie zapotrzebowanie na ciepło jest wyższe.
A co z ogrzewaniem podłogowym? Standardowe i zalecane średnice
W przypadku ogrzewania podłogowego, standardem i praktycznie jedynym słusznym wyborem są rury PEX o średnicy 16 mm. Zapewniają one optymalny przepływ i równomierne rozprowadzenie ciepła na dużej powierzchni, przy jednoczesnym zachowaniu elastyczności niezbędnej do układania pętli. Większe średnice byłyby nieekonomiczne i trudniejsze w montażu, a mniejsze mogłyby prowadzić do zbyt dużych oporów i nierównomiernego grzania podłogi.Za małe czy za duże? Poznaj skutki najczęstszych błędów projektowych
Podsumowując, błędy w doborze średnic rur to jedne z najczęstszych, a zarazem najbardziej kosztownych pomyłek w instalacjach grzewczych. Zarówno zbyt mały, jak i zbyt duży przekrój rur, pociąga za sobą konkretne negatywne konsekwencje. Zrozumienie ich pomoże Ci uniknąć powtarzania tych samych błędów.
Scenariusz 1: Zbyt mała średnica głośna praca, zimne grzejniki i wyższe koszty
Zastosowanie zbyt małej średnicy rur to scenariusz, który najczęściej prowadzi do problemów. Zwiększone opory hydrauliczne zmuszają pompę obiegową do pracy na wyższych obrotach, co skutkuje większym zużyciem energii elektrycznej i krótszą żywotnością urządzenia. Ponadto, zbyt duża prędkość przepływu wody generuje uciążliwy hałas szumy, gwizdy, a nawet stukanie. Co najgorsze, ciepło nie jest równomiernie rozprowadzane, co objawia się niedogrzanymi grzejnikami, zwłaszcza tymi najdalej od kotła. W efekcie, komfort cieplny spada, a koszty eksploatacji rosną.
Scenariusz 2: Zbyt duża średnica niepotrzebny wydatek i wolniejszy przepływ ciepła
Choć zbyt duża średnica rur jest błędem mniej krytycznym niż zbyt mała, wciąż generuje niepotrzebne problemy. Przede wszystkim, wiąże się to z wyższymi kosztami materiałowymi i montażowymi większe rury są droższe i trudniejsze w instalacji. Co więcej, zbyt duży przekrój może prowadzić do zbyt wolnego przepływu wody, co sprzyja szybszemu jej wychładzaniu w długich odcinkach. Wolniejszy przepływ to także większe ryzyko osadzania się zanieczyszczeń w instalacji, co może prowadzić do jej zatykania i spadku efektywności w przyszłości. To po prostu nieoptymalne wykorzystanie zasobów.

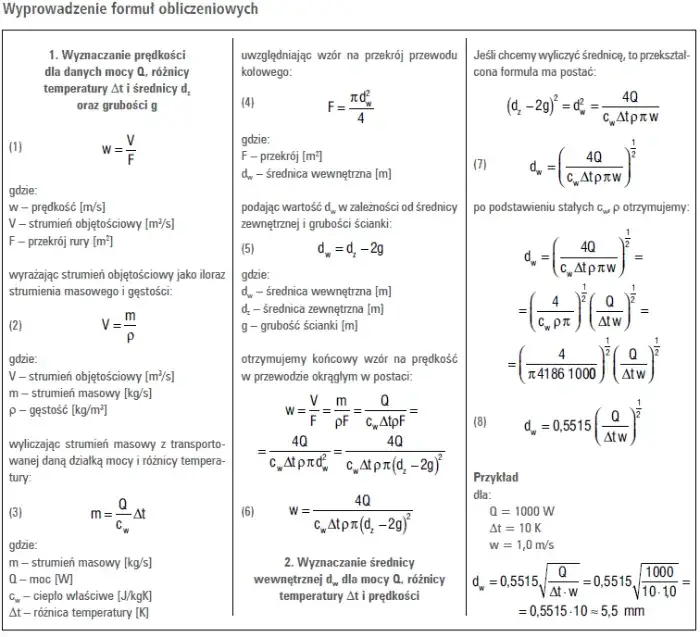

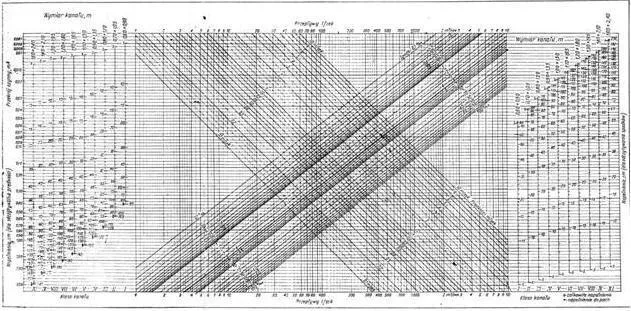

Obliczenia dla dociekliwych: Jak profesjonaliści dobierają średnice?
Dla tych, którzy lubią zagłębiać się w szczegóły, warto wspomnieć, że profesjonalny dobór średnic rur wykracza poza proste "zasady kciuka". Opiera się on na szczegółowych obliczeniach hydraulicznych, które uwzględniają wiele zmiennych. To podejście, które gwarantuje optymalną pracę systemu, minimalizując ryzyko błędów.
Czym są opory hydrauliczne i dlaczego dążymy do ich minimalizacji?
Opory hydrauliczne to nic innego jak straty ciśnienia, które powstają w instalacji podczas przepływu czynnika grzewczego. Dzielimy je na liniowe (wynikające z tarcia wody o ścianki rur) i miejscowe (spowodowane przez kształtki, zawory, kolana). Dążymy do ich minimalizacji, ponieważ im mniejsze opory, tym mniejsze obciążenie dla pompy obiegowej, a co za tym idzie niższe zużycie energii elektrycznej i cichsza praca całego systemu. Profesjonalny projektant precyzyjnie oblicza te opory, aby dobrać średnice rur, które zapewnią efektywną i ekonomiczną pracę instalacji.
Rola prędkości przepływu wody złoty środek między wydajnością a ciszą
Prędkość przepływu wody to kolejny kluczowy parametr. W instalacjach grzewczych w domach jednorodzinnych dążymy do utrzymania jej na poziomie 0,5-1,0 m/s w głównych przewodach. Taka prędkość zapewnia efektywny transport ciepła bez generowania nadmiernych oporów i hałasu. W podejściach do grzejników, aby uniknąć szumów, prędkość ta powinna być jeszcze niższa, nie przekraczając 0,3 m/s. Znalezienie tego "złotego środka" między wydajnością a ciszą jest wyzwaniem, które wymaga precyzyjnych obliczeń i doświadczenia.
Kiedy niezbędny jest profesjonalny projekt instalacji C. O. ?
Zawsze podkreślam, że w przypadku budowy nowego domu, gruntownej modernizacji instalacji, czy też w systemach bardziej złożonych (np. z ogrzewaniem podłogowym i grzejnikowym, czy z pompą ciepła), profesjonalny projekt instalacji centralnego ogrzewania jest absolutnie niezbędny. Tylko doświadczony projektant, bazując na szczegółowych obliczeniach i znajomości norm, jest w stanie dobrać optymalne średnice rur, zapewniając zgodność z przepisami, maksymalną wydajność i długoterminową niezawodność systemu. To inwestycja, która zwraca się wielokrotnie.
Podsumowanie: Twoja checklista doboru idealnej średnicy rur
Mam nadzieję, że ten artykuł dostarczył Ci kompleksowej wiedzy na temat doboru średnic rur w instalacji centralnego ogrzewania. Pamiętaj, że to decyzja, która ma długoterminowe konsekwencje dla komfortu i kosztów eksploatacji Twojego domu. Aby ułatwić Ci podjęcie właściwych kroków, przygotowałem krótką checklistę.
Kluczowe zasady w pigułce jak uniknąć kosztownych pomyłek?
- Analizuj zapotrzebowanie na ciepło: Zawsze zaczynaj od określenia mocy kotła i zapotrzebowania na ciepło budynku.
- Uwzględnij moc grzejników: Sumaryczna moc grzejników w danym obiegu wpływa na wymagany przepływ.
- Zwróć uwagę na długość instalacji: Dłuższe odcinki mogą wymagać większych średnic rur.
- Wybierz odpowiedni materiał: Pamiętaj o różnicach w przekroju wewnętrznym rur PEX, miedzianych czy stalowych.
- Stosuj sprawdzone średnice: Dla grzejników do 1,5 kW często wystarczy PEX 16 mm, powyżej 1,5 kW 20 mm.
- Pamiętaj o głównych przewodach: Piony i magistrale zazwyczaj wymagają 25-32 mm.
- Ogrzewanie podłogowe to 16 mm PEX: To standard dla podłogówki.
- Dąż do optymalnej prędkości przepływu: 0,5-1,0 m/s w głównych przewodach i poniżej 0,3 m/s przy grzejnikach to klucz do ciszy i efektywności.
- Nie ignoruj oporów hydraulicznych: Ich minimalizacja to mniejsze rachunki i dłuższa żywotność pompy.
Przeczytaj również: Ile rury na m² podłogówki? Oblicz to jak ekspert!
Dlaczego konsultacja z doświadczonym instalatorem to najlepsza inwestycja?
Nawet po przeczytaniu wielu artykułów i zdobyciu podstawowej wiedzy, wciąż zachęcam do konsultacji z doświadczonym instalatorem lub projektantem. Ich wiedza praktyczna, znajomość lokalnych warunków i umiejętność wykonania precyzyjnych obliczeń są nieocenione. To właśnie profesjonalista pomoże Ci dobrać idealne średnice rur, które zapewnią długoterminową efektywność, niezawodność i komfort użytkowania Twojej instalacji grzewczej. Pamiętaj, że to inwestycja w spokój na lata.
