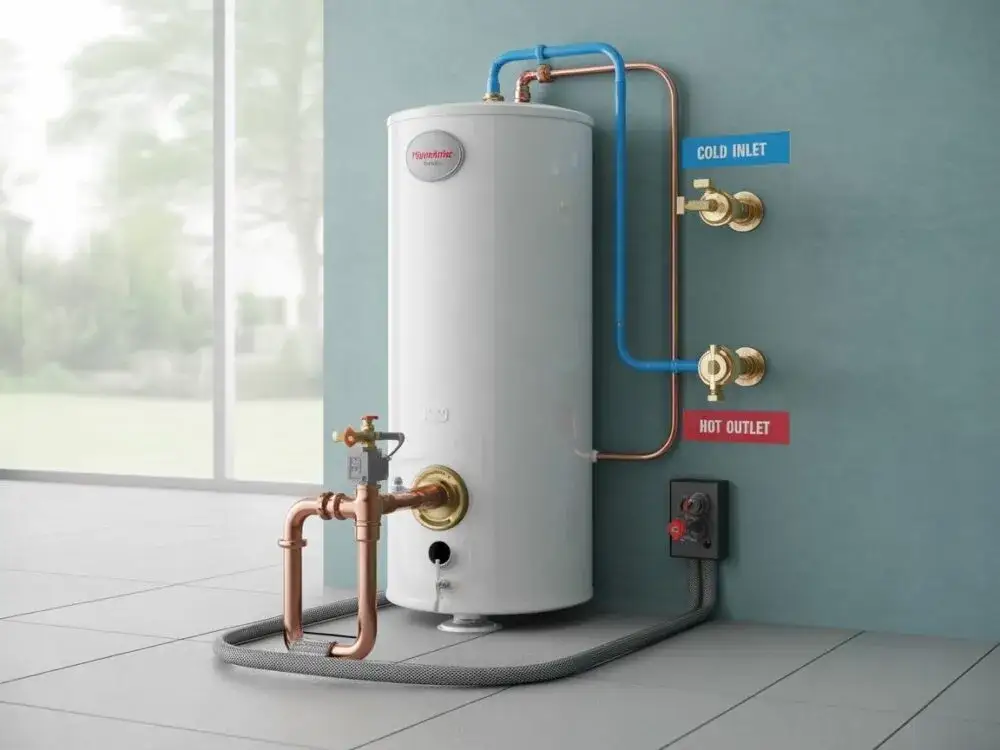

Bojler z wężownicą do CO: Podłącz sam! Uniknij 7 błędów

Bojler z wężownicą, czyli zasobnik ciepłej wody użytkowej z wbudowanym wymiennikiem ciepła, to serce komfortu w każdym domu. Jego prawidłowe podłączenie do instalacji centralnego ogrzewania jest absolutnie kluczowe nie tylko dla stałego dostępu do gorącej wody, ale także dla efektywności energetycznej i oszczędności. W tym artykule, jako Błażej Zieliński, przeprowadzę Cię krok po kroku przez cały proces, omawiając niezbędne elementy, schematy podłączenia oraz najczęstsze błędy, których należy unikać. Zasobnik ciepłej wody użytkowej z wężownicą to nic innego jak izolowany zbiornik, w którym znajduje się spiralna rura właśnie ta wężownica. Jej zadaniem jest wymiana ciepła. Gorąca woda z kotła centralnego ogrzewania przepływa przez wężownicę, oddając swoją energię cieplną wodzie użytkowej zgromadzonej w zbiorniku. Dzięki temu, bez konieczności używania dodatkowych grzałek elektrycznych (choć często są one opcją awaryjną), możemy efektywnie podgrzewać wodę do kąpieli czy mycia naczyń, wykorzystując już istniejące źródło ciepła.

Błędny montaż bojlera z wężownicą może mieć szereg nieprzyjemnych i kosztownych konsekwencji. Z mojego doświadczenia wiem, że najczęściej prowadzi to do:

• Wysokich kosztów eksploatacji: Nieprawidłowo podłączony bojler może powodować niepotrzebne wychładzanie kotła lub samego zasobnika, co zmusza kocioł do częstszego załączania się i zużywania więcej paliwa.
• Niskiej wydajności podgrzewania wody: Jeśli wężownica nie pracuje optymalnie, woda będzie nagrzewać się wolno lub nie osiągnie pożądanej temperatury, co znacząco obniży komfort użytkowania.
• Ryzyka awarii: Brak kluczowych elementów bezpieczeństwa, takich jak zawór bezpieczeństwa, może prowadzić do niebezpiecznego wzrostu ciśnienia w zbiorniku i jego rozerwania. To poważne zagrożenie!
• Trudności w serwisowaniu: Pominięcie zaworów odcinających sprawia, że każda drobna naprawa czy konserwacja wymaga spuszczania wody z całej instalacji, co jest czasochłonne i uciążliwe.

Samodzielny montaż bojlera z wężownicą jest możliwy dla osób z podstawową wiedzą techniczną, umiejętnościami manualnymi i dostępem do odpowiednich narzędzi, zwłaszcza gdy instalacja CO jest prosta, a schematy podłączenia są jasne i łatwe do zrozumienia. Warto jednak pamiętać, że nawet drobny błąd może mieć poważne konsekwencje, zarówno finansowe, jak i bezpieczeństwa.

Jednak w większości przypadków, szczególnie gdy instalacja jest skomplikowana, wymaga modyfikacji istniejącego systemu, lub gdy po prostu brakuje Ci doświadczenia i pewności, zdecydowanie zalecam wezwanie fachowca. Profesjonalista nie tylko zapewni prawidłowy i bezpieczny montaż zgodny z normami, ale także doradzi w doborze optymalnych rozwiązań i zagwarantuje prawidłowe działanie systemu, co jest kluczowe dla zachowania gwarancji na urządzenia.

Kompletna lista zakupów co musisz mieć, zanim zaczniesz pracę?

Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne komponenty. Kluczowym elementem, o którym często zapominają początkujący, jest pompa obiegowa CWU. To ona wymusza przepływ gorącej wody z kotła przez wężownicę bojlera, umożliwiając efektywne podgrzewanie wody użytkowej. Jej dobór zależy od oporów instalacji i zapotrzebowania na moc nowoczesne pompy elektroniczne są świetnym wyborem, ponieważ automatycznie dostosowują parametry pracy, co przekłada się na oszczędności.

Nie mniej ważny jest zawór zwrotny. Montowany na zasilaniu wężownicy lub powrocie, zapobiega niekontrolowanemu, grawitacyjnemu przepływowi wody i wychładzaniu bojlera, gdy pompa CWU nie pracuje. To mały, ale krytyczny element dla efektywności systemu.

Kolejnym absolutnie niezbędnym elementem jest zawór bezpieczeństwa. Montuje się go na doprowadzeniu zimnej wody do bojlera. Jego rola jest prosta, ale niezwykle ważna: chroni zbiornik przed rozerwaniem w wyniku nadmiernego wzrostu ciśnienia, które może wystąpić podczas podgrzewania wody. Nigdy nie pomijaj tego elementu!

Aby system działał ekonomicznie i bezobsługowo, sterownik pompy jest po prostu niezbędny. Działa on na prostej zasadzie: porównuje temperaturę w kotle z temperaturą w bojlerze. Gdy temperatura na kotle jest wyższa od tej w zasobniku i woda użytkowa wymaga podgrzania, sterownik włącza pompę. Wyłącza ją, gdy woda osiągnie zadaną temperaturę lub gdy kocioł jest zimniejszy niż bojler, zapobiegając w ten sposób niepotrzebnemu wychładzaniu zasobnika i kotła.

Oto lista innych niezbędnych materiałów, o których musisz pamiętać:

• Rury: Najczęściej stosuje się rury miedziane lub z tworzywa sztucznego (np. PEX/AL/PEX). Wybór zależy od preferencji i wymagań instalacji.
• Złączki: Do połączenia rur i elementów instalacji. Pamiętaj o odpowiednich redukcjach, kolankach i trójnikach.
• Zawory odcinające (kulowe): Montaż zaworów odcinających przed i za każdym głównym elementem (np. pompą, bojlerem) jest kluczowy. Umożliwiają one łatwe odizolowanie części instalacji w celu serwisu lub naprawy bez konieczności spuszczania wody z całego układu.
• Naczynie wzbiorcze: Jeśli nie jest już obecne w instalacji CO, może być potrzebne do kompensacji zmian objętości wody w układzie. W przypadku bojlera CWU, na doprowadzeniu zimnej wody, często stosuje się małe naczynie przeponowe, które kompensuje rozszerzalność wody podczas podgrzewania.

Podłączenie bojlera krok po kroku dwa najpopularniejsze schematy

Zasadniczo, w instalacji centralnego ogrzewania gorąca woda z kotła krąży w obiegu zamkniętym, oddając ciepło do grzejników. Bojler z wężownicą integruje się z tym obiegiem, stając się dodatkowym odbiornikiem ciepła. Istnieją dwa główne podejścia do jego podłączenia: schemat równoległy oraz schemat z priorytetem CWU, które omówię szczegółowo.

Schemat równoległy to najczęściej stosowane rozwiązanie w domach jednorodzinnych. Polega on na tym, że obieg ciepłej wody użytkowej (CWU) i obieg centralnego ogrzewania (CO) działają niezależnie, każdy z własną pompą. Jest to proste i skuteczne rozwiązanie, które zapewnia elastyczność w zarządzaniu ogrzewaniem.

Pierwszym krokiem jest prawidłowe zidentyfikowanie i wyznaczenie miejsc wpięcia w istniejącą instalację centralnego ogrzewania. Zasilanie gorącą wodą dla wężownicy bojlera powinno być pobrane z rury zasilającej grzejniki (za kotłem, przed rozdzielaczem grzejników), natomiast powrót z wężownicy powinien być wpięty do rury powrotnej CO (przed kotłem). Ważne jest, aby te punkty były łatwo dostępne i umożliwiały swobodny przepływ wody.

Następnie należy zamontować trójniki w wyznaczonych miejscach na głównych rurach CO. Bezpośrednio za trójnikami, na odgałęzieniach prowadzących do bojlera, zainstaluj zawory odcinające (kulowe). Dzięki nim w przyszłości będziesz mógł odizolować obieg bojlera od reszty instalacji CO, co jest nieocenione podczas serwisu czy ewentualnej awarii.

Teraz przejdźmy do montażu elementów obiegu pompy CWU. Pamiętaj o prawidłowej kolejności:

1. Montaż pompy obiegowej CWU: Zazwyczaj montuje się ją na rurze zasilającej wężownicę, tak aby "pchała" gorącą wodę z kotła do bojlera. Zawsze sprawdzaj kierunek przepływu wody oznaczony na korpusie pompy.
2. Montaż zaworu zwrotnego: Powinien znaleźć się za pompą, na rurze zasilającej wężownicę (lub na powrocie, w zależności od konkretnego schematu i zaleceń producenta). Upewnij się, że strzałka na zaworze wskazuje kierunek przepływu wody do bojlera.
3. Ewentualne filtry: Jeśli w instalacji CO są zanieczyszczenia, warto rozważyć montaż filtra siatkowego przed pompą, aby chronić ją przed uszkodzeniem.

Kluczowe jest prawidłowe podłączenie rur zasilających i powrotnych do wężownicy bojlera. Zapamiętaj prostą zasadę: zasilanie gorącą wodą z kotła powinno być zawsze podłączone do górnego króćca wężownicy, a powrót (woda schłodzona) do dolnego króćca. Taki układ zapewnia najbardziej efektywną wymianę ciepła, ponieważ gorąca woda, będąc lżejsza, unosi się do góry, oddając ciepło w całej objętości wężownicy.

Ostatnim etapem jest montaż sterownika pompy. Umieść go w łatwo dostępnym miejscu, a następnie podłącz do niego pompę obiegową CWU. Co najważniejsze, podłącz czujniki temperatury: jeden czujnik umieść w tulei pomiarowej bojlera (zazwyczaj na środku lub na dole zbiornika), a drugi na rurze zasilającej CO lub bezpośrednio na kotle. To właśnie te czujniki będą dostarczać sterownikowi informacji o temperaturach, umożliwiając mu inteligentne zarządzanie pracą pompy.

Alternatywnym, często bardziej komfortowym rozwiązaniem, jest schemat z priorytetem CWU. Realizuje się go za pomocą zaworu trójdrożnego. W tym układzie, gdy woda użytkowa wymaga podgrzania, zawór trójdrożny automatycznie przekierowuje całą gorącą wodę z kotła na wężownicę bojlera, tymczasowo odcinając obieg grzejników. Po osiągnięciu zadanej temperatury w bojlerze, zawór wraca do pozycji, w której gorąca woda ponownie płynie do grzejników.

Zasada działania zaworu trójdrożnego jest prosta, ale genialna. Kiedy czujnik w bojlerze sygnalizuje, że temperatura wody jest zbyt niska, sterownik (często zintegrowany z kotłem lub osobny) przestawia zawór trójdrożny. Cała moc kotła jest wtedy kierowana na podgrzewanie wody użytkowej, co zapewnia najwyższy komfort użytkowania ciepłej wody w krótkim czasie masz dostęp do dużej ilości gorącej wody. Po podgrzaniu bojlera, zawór wraca do pozycji ogrzewania grzejników.

Optymalne miejsce montażu zaworu trójdrożnego to rura zasilająca CO, zaraz za kotłem. Ważne jest, aby był on zamontowany w taki sposób, by mógł swobodnie kierować przepływ wody albo do obiegu grzejników, albo do wężownicy bojlera. Pamiętaj o prawidłowym podłączeniu sterowania zaworem do odpowiedniego wyjścia w sterowniku kotła lub dedykowanym sterowniku zaworu.

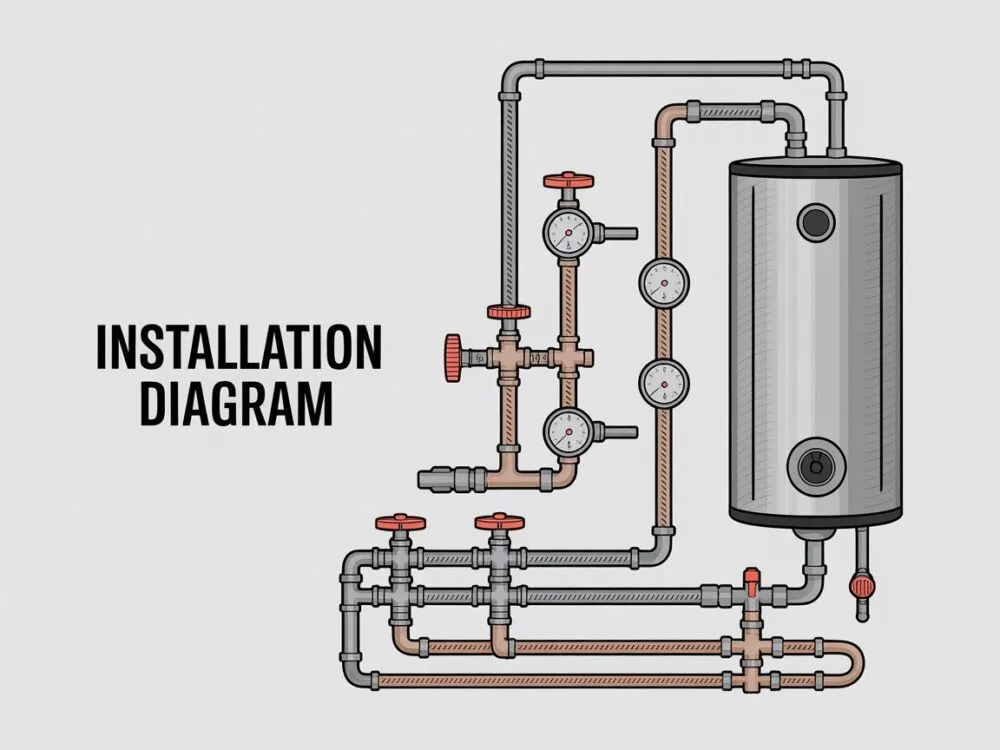

Tych 7 błędów unikaj jak ognia najczęstsze pomyłki przy montażu i ich konsekwencje

Brak zaworu zwrotnego lub jego nieprawidłowy montaż to jeden z najczęstszych błędów, jakie widzę w instalacjach. Bez tego małego, ale kluczowego elementu, gorąca woda z kotła może grawitacyjnie przepływać przez wężownicę bojlera nawet wtedy, gdy pompa CWU nie pracuje. Skutkuje to niekontrolowanym wychładzaniem bojlera, a co gorsza, również kotła, co prowadzi do ogromnych strat ciepła i niepotrzebnego zużycia energii.

Innym powszechnym błędem jest odwrotne podłączenie zasilania i powrotu wężownicy czyli zasilanie na dole, a powrót na górze. Jak już wspomniałem, gorąca woda powinna zawsze wchodzić do wężownicy od góry, a wychodzić od dołu. Odwrotne podłączenie drastycznie obniża efektywność wymiany ciepła, ponieważ woda nie krąży w wężownicy w sposób optymalny, a bojler nagrzewa się znacznie wolniej i mniej równomiernie. Zawsze sprawdzaj oznaczenia na bojlerze i podłączaj zgodnie z zasadą: gorąca woda z góry, zimna z dołu.

Brak sterownika pompy to prosta droga do nieekonomicznej pracy systemu. Bez niego pompa CWU może pracować non-stop lub włączać się w niewłaściwych momentach. Najgorsze jest to, że bojler może wychładzać kocioł, gdy jego temperatura jest niższa niż w zasobniku, co zmusza kocioł do niepotrzebnego podgrzewania wody, której nikt nie potrzebuje. Sterownik jest niezbędny do optymalizacji pracy i oszczędności.

Zawór bezpieczeństwa to element, który chroni Twój dom przed poważną awarią. Musi być on zamontowany na doprowadzeniu zimnej wody do bojlera, jak najbliżej zbiornika. Niewłaściwe umiejscowienie (np. na rurze z ciepłą wodą) lub, co gorsza, jego brak, naraża zbiornik na rozerwanie w wyniku wzrostu ciśnienia podczas podgrzewania wody, co jest niezwykle niebezpieczne i może prowadzić do poważnych uszkodzeń.

Pominięcie zaworów odcinających w instalacji to błąd, który zemści się przy pierwszym serwisie. Bez nich, każda drobna naprawa, wymiana pompy czy nawet czyszczenie filtra wymaga spuszczenia wody z całej instalacji CO i CWU. To nie tylko czasochłonne, ale i uciążliwe. Zawsze montuj zawory odcinające przed i za kluczowymi elementami, takimi jak bojler czy pompa.

Zapowietrzenie układu, a zwłaszcza wężownicy, to cichy zabójca wydajności. Pęcherzyki powietrza w wężownicy tworzą izolację, która uniemożliwia prawidłową wymianę ciepła. W efekcie bojler nagrzewa się wolniej lub wcale. Po montażu i napełnieniu instalacji, kluczowe jest dokładne odpowietrzenie wszystkich elementów, w tym wężownicy, za pomocą odpowietrzników ręcznych lub automatycznych.

Choć elastyczne wężyki wydają się wygodne w montażu, w instalacjach CO i CWU zaleca się stosowanie sztywnych rur (miedzianych lub z tworzywa sztucznego). Elastyczne wężyki, zwłaszcza te niskiej jakości, są mniej trwałe, mogą pękać pod wpływem wysokiej temperatury i ciśnienia, a także z czasem zarastać osadami, co zmniejsza przepływ. Sztywne rury zapewniają większą trwałość, bezpieczeństwo i stabilność instalacji.

Finalizacja i pierwsze uruchomienie jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu nadszedł czas na napełnienie całego układu wodą. Rób to powoli, obserwując wskaźnik ciśnienia w instalacji CO. Jednocześnie dokładnie kontroluj wszystkie połączenia pod kątem ewentualnych wycieków. Nawet najmniejsza kropelka wody może wskazywać na nieszczelność, którą należy natychmiast usunąć. Pamiętaj, że ciśnienie w instalacji CO powinno wynosić około 1,2-1,5 bara na zimno.

Odpowietrzenie to kluczowy etap, który zapewni prawidłowe działanie systemu. Oto jak to zrobić:

1. Odpowietrzanie pompy obiegowej CWU: Po napełnieniu instalacji, uruchom pompę na krótko. Wiele nowoczesnych pomp ma funkcję automatycznego odpowietrzania. Jeśli Twoja pompa jej nie ma, poluzuj delikatnie śrubę odpowietrzającą na korpusie pompy, aż usłyszysz syczenie powietrza i zacznie wypływać woda. Dokręć śrubę.
2. Odpowietrzanie wężownicy bojlera: Jeśli bojler posiada odpowietrznik na górze (co jest rzadkością w przypadku wężownicy, częściej odpowietrza się ją wraz z resztą instalacji CO), otwórz go. W przeciwnym razie, odpowietrzanie wężownicy odbywa się poprzez odpowietrzenie całej instalacji CO otwórz odpowietrzniki na grzejnikach, zaczynając od najniższych punktów, a kończąc na najwyższych. Powtarzaj ten proces, aż z odpowietrzników przestanie wydobywać się powietrze, a będzie leciała tylko woda.

Po odpowietrzeniu, możesz przystąpić do konfiguracji sterownika. Ustaw pożądaną temperaturę wody użytkowej zazwyczaj jest to 45-55°C. Jeśli sterownik oferuje różne tryby pracy (np. letni/zimowy, priorytet CWU), skonfiguruj je zgodnie ze swoimi potrzebami. Upewnij się, że czujniki temperatury są prawidłowo podłączone i odczytują wartości.

W pierwszych 24 godzinach pracy nowo podłączonej instalacji, zwróć szczególną uwagę na kilka kluczowych aspektów:

• Równomierne nagrzewanie wody: Sprawdź, czy woda w bojlerze nagrzewa się do zadanej temperatury i czy jest ona stabilna.
• Brak wycieków: Regularnie kontroluj wszystkie połączenia, zwłaszcza te, które były modyfikowane.
• Prawidłowa praca pompy: Upewnij się, że pompa załącza się i wyłącza zgodnie z ustawieniami sterownika i nie wydaje niepokojących dźwięków.
• Brak niepokojących dźwięków: Stukot, szum czy bulgotanie mogą świadczyć o zapowietrzeniu lub innym problemie w instalacji.
