Boczne podłączenie grzejnika nadal jest jednym z najpraktyczniejszych rozwiązań przy modernizacji ogrzewania, zwłaszcza tam, gdzie rury wychodzą ze ściany po jednej stronie i nie ma sensu przebudowywać całej gałęzi instalacji. W tym tekście pokazuję, jak działa ten układ, jak dobrać grzejnik i armaturę oraz na czym najczęściej wykładają się osoby montujące go pierwszy raz. Zwracam też uwagę na przypadki, w których lepiej od razu wybrać inny sposób przyłącza.
Najważniejsze rzeczy do sprawdzenia przed montażem
- W układzie bocznym zasilanie idzie zwykle górą, a powrót dołem po tej samej stronie.
- W starszych instalacjach często spotyka się rozstaw około 500 mm, ale przed zakupem zawsze mierzę realny rozstaw w ścianie.
- Przy grzejnikach dłuższych niż 2 m często lepiej działa podłączenie krzyżowe niż klasyczne boczne.
- Do montażu potrzebne są nie tylko złączki, ale też dobrze dobrane zawory, odpowietrznik i dostęp do serwisu.
- Najwięcej problemów powodują: zamiana zasilania z powrotem, zły wybór strony i brak odpowietrzenia po uruchomieniu.
Jak działa ten układ i kiedy ma sens

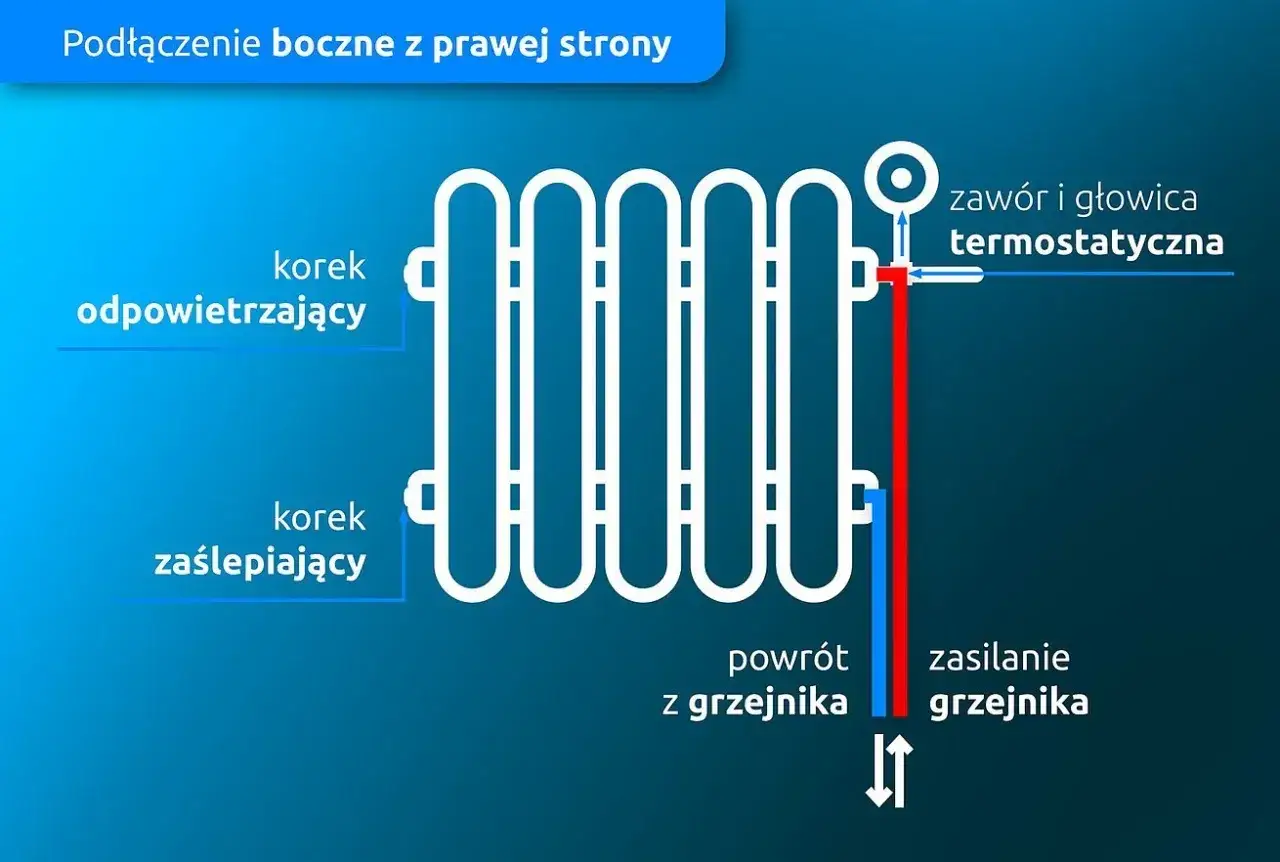

Patrzę na ten wariant jako na układ, w którym gorąca woda wchodzi do grzejnika górnym króćcem, a schłodzona wraca dolnym po tej samej stronie. To klasyka w starszych budynkach i przy wymianie starych kaloryferów bez kucia ścian. Jeśli w mieszkaniu są jeszcze stare punkty w rozstawie około 500 mm, często można dobrać nowy model tak, by wejść w istniejące podejścia.
Największa zaleta nie polega tu na efekcie wizualnym, tylko na prostocie modernizacji. Nie przenoszę rur, nie robię nowych bruzd i nie komplikuję remontu. Minusem jest to, że część armatury bywa bardziej widoczna niż przy przyłączu dolnym, więc w nowoczesnych wnętrzach trzeba to świadomie zaakceptować. Ja zwykle traktuję ten układ jako rozsądny wybór tam, gdzie liczy się szybka wymiana, a nie całkowita przebudowa instalacji.
Żeby to zadziałało bez nerwów, trzeba jednak dobrze dobrać sam grzejnik i osprzęt, bo tu detale robią większą różnicę niż marka na froncie.
Jak dobrać grzejnik, zawory i stronę przyłącza
Najpierw mierzę rozstaw osi przyłączy w ścianie, potem sprawdzam, po której stronie jest zasilanie. W bocznym układzie to nie jest detal: górny króciec ma przyjąć gorącą wodę, a dolny odprowadzić schłodzoną. Jeśli pomylisz strony albo dociągniesz połączenie na siłę, grzejnik może grzać nierówno i szybciej pojawią się problemy z odpowietrzaniem.
Przy doborze zwracam uwagę na trzy rzeczy: typ grzejnika, typ zaworów i miejsce na serwis. Grzejnik członowy albo płytowy z bocznymi przyłączami zwykle dobrze współpracuje z klasycznym zaworem termostatycznym i zaworem odcinającym, najlepiej w układzie kątowym, gdy rury wychodzą ze ściany. Zostawiam też dostęp do odpowietrznika, bo bez niego każdy późniejszy serwis zamienia się w niepotrzebną gimnastykę.
- Sprawdzam rozstaw w osiach, nie tylko „na oko”.
- Ustalam stronę zasilania i powrotu jeszcze przed zakupem.
- Dobieram zawory do sposobu wyjścia rur ze ściany.
- Zostawiam miejsce na głowicę termostatyczną i odpowietrznik.
- Jeśli grzejnik ma pracować także poza sezonem, od razu sprawdzam możliwość dołożenia grzałki.
Gdy wszystko jest już dopasowane na papierze, można przejść do samego montażu.
Montaż krok po kroku bez zbędnego kucia
Przed rozpoczęciem odcinam obieg i upewniam się, że grzejnik jest pusty. Potem zdejmuję stary model albo przygotowuję nowy tak, żeby uchwyty, śrubunki i zawory pasowały do wybranego układu. W montażu bocznym największy błąd to pośpiech: gdy coś nie siada od razu, lepiej zatrzymać się i sprawdzić kierunek przepływu niż dokręcać połączenie na siłę.
1. Przygotuj punkty przyłączeniowe
Najpierw sprawdzam wysokość montażu, rozstaw rur i stan gwintów. Jeśli instalacja jest stara, zdarza się, że jeden punkt siedzi minimalnie wyżej albo niżej niż drugi, więc nie zakładam idealnej geometrii. To moment, w którym wychodzi, czy trzeba skorygować uchwyty, czy wystarczy precyzyjniej ustawić grzejnik.
2. Zamontuj zawory i uchwyty
Montuję uchwyty nośne tak, aby grzejnik wisiał stabilnie i miał odpowiedni prześwit od ściany. Potem osadzam zawór termostatyczny i zawór odcinający albo blok zaworowy, jeśli instalacja jest do tego przystosowana. Uszczelnienie dobieram do typu połączenia, a nie odwrotnie - inne rozwiązanie pasuje do gwintu stożkowego, inne do płaskiej uszczelki.
3. Połącz grzejnik ze śrubunkami
Śrubunek to rozłączne złącze, które ułatwia późniejszy demontaż bez rozbierania całej instalacji. Wkręcam go starannie, ale bez przesadnego docisku, bo wtedy łatwo uszkodzić uszczelnienie lub przekosić element. Przy dobrze dobranym zestawie połączenie powinno dać się serwisować bez walki z kluczem i bez ryzyka, że następnym razem trzeba będzie kuć ścianę.
Przeczytaj również: Koszty instalacji CO 2026: Kompletny przewodnik i jak zaoszczędzić?
4. Napełnij i odpowietrz
Po złożeniu układu napełniam instalację, otwieram zawory i odpowietrzam grzejnik. To ważny moment, bo nawet idealnie skręcony zestaw będzie działał słabiej, jeśli zostanie w nim powietrze. Na tym etapie sprawdzam też, czy odpowietrznik jest dostępny i czy można go obsłużyć bez zdejmowania osłon albo przesuwania mebli.
Po uruchomieniu nie zakładam jeszcze, że temat jest zamknięty, bo najwięcej wychodzi właśnie w pierwszym grzaniu.
Najczęstsze błędy, które obniżają efekt
W praktyce widzę kilka pomyłek, które powtarzają się zaskakująco często. Większość z nich nie wynika z braku narzędzi, tylko z niedopatrzenia na etapie doboru albo z próby „dopasowania na siłę”.
- Zamiana zasilania z powrotem - grzejnik pracuje nierówno, a na górze zostaje zimna strefa.
- Dobór złej strony przyłącza - później zawór termostatyczny i odpowietrznik są niewygodne w obsłudze.
- Brak odpowietrzenia po montażu - powietrze blokuje przepływ i obniża wydajność.
- Zbyt mały odstęp od ściany albo mebli - ograniczona konwekcja, czyli naturalny ruch powietrza wokół grzejnika, osłabia oddawanie ciepła.
- Oszczędzanie na armaturze - tanie zawory i słabe złącza zwykle kończą się poprawkami szybciej niż sam grzejnik.
Jeśli jednak układ w ścianie nie pasuje do nowego modelu, porównuję jeszcze inne typy przyłącza, zamiast upierać się przy jednym rozwiązaniu.
Kiedy lepsze będzie podłączenie dolne albo krzyżowe
Nie zawsze wygrywa boczny wariant. Gdy remont robię od zera albo zależy mi na czystej ścianie, biorę pod uwagę także przyłącze dolne i krzyżowe. Poniżej zestawiam je wprost, bo w praktyce to właśnie ten wybór najczęściej przesądza o wygodzie montażu i późniejszym użytkowaniu.
| Wariant | Co daje | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Boczny | Najłatwiej wpiąć go w stare rury, bez dużych przeróbek | Rury i zawory bywają bardziej widoczne | Stare instalacje, remont bez kucia, widoczne piony w ścianie |
| Dolny 50 mm | Lepsza estetyka i mniej widoczne przewody | Wymaga odpowiedniego modelu i przygotowania instalacji | Nowe budynki, nowoczesne łazienki, remont planowany od podstaw |
| Krzyżowe | Pomaga równomiernie rozprowadzić ciepło | Jest bardziej wymagające przy doborze i prowadzeniu rur | Dłuższe grzejniki, zwykle powyżej 2 m |
Jeżeli modernizuję mieszkanie w bloku, zwykle najpierw sprawdzam, czy da się utrzymać istniejący układ. Dopiero gdy estetyka albo długość grzejnika robią problem, przechodzę na inne rozwiązanie. To zazwyczaj tańsze i bezpieczniejsze niż przebudowa instalacji tylko po to, żeby zmienić sam schemat przyłącza.
Po tych testach uznaję, że instalacja została dobrana rozsądnie, a nie tylko „jakoś” podłączona.
Co sprawdzam po pierwszym grzaniu, zanim uznam temat za zamknięty
Po napełnieniu instalacji nie kończę pracy od razu. Daję grzejnikowi kilkanaście minut na wejście w temperaturę, a potem sprawdzam, czy ciepło wchodzi od góry i stopniowo schodzi niżej. Jeśli dół zostaje lodowaty, zwykle problemem jest powietrze, zbyt mały przepływ albo zły kierunek podłączenia.
- czy nie pojawiają się krople na śrubunkach i zaworach,
- czy odpowietrznik działa i ma swobodny dostęp,
- czy głowica termostatyczna nie jest zasłonięta zasłoną lub obudową,
- czy grzejnik nie syczy i nie bulgocze po nagrzaniu,
- czy uchwyty trzymają stabilnie i nie przenoszą drgań na ścianę.
Jeśli po takich sprawdzeniach wszystko działa stabilnie, wiem, że układ został dobrany dobrze. W praktyce najlepszy efekt daje nie najbardziej efektowny schemat, tylko ten, który pasuje do realnej instalacji i pozwala serwisować grzejnik bez rozkuwania mieszkania.
