Najważniejsze w tym sterowniku nie jest samo „klikanie po menu”, tylko ustawienie kilku parametrów w właściwej kolejności. Najpierw trzeba opanować temperaturę kotła i ciepłej wody, potem histerezę, a dopiero później podawanie paliwa, nadmuch i tryb pracy całej instalacji. W tym tekście pokazuję to praktycznie: co ustawić na start, jak rozpoznać złe nastawy i kiedy lepiej zaufać automatyce, a kiedy wrócić do ręcznej korekty.
Najważniejsze ustawienia, od których warto zacząć
- Temperatura kotła zwykle pracuje najlepiej w okolicach 55-65°C, a w instrukcji producenta zakres wynosi 45-80°C.
- Temperatura CWU najczęściej mieści się między 45 a 55°C, przy czym sterownik pozwala ustawić 30-70°C.
- Histereza CO i histereza CWU decydują o tym, czy kocioł pracuje spokojnie, czy wpada w częste przełączenia.
- Podawanie paliwa i nadmuch trzeba stroić razem, bo jeden zbyt mocno skorygowany parametr psuje efekt drugiego.
- zPID pomaga utrzymać stabilną pracę, ale przy niestabilnym paliwie lub problemach z kominem ręczne nastawy bywają pewniejsze.
- Tryb pracy powinien wynikać z instalacji, a nie z przyzwyczajenia, bo inaczej kocioł pracuje niepotrzebnie ciężko.
Najpierw ustaw temperatury, a dopiero potem nadmuch

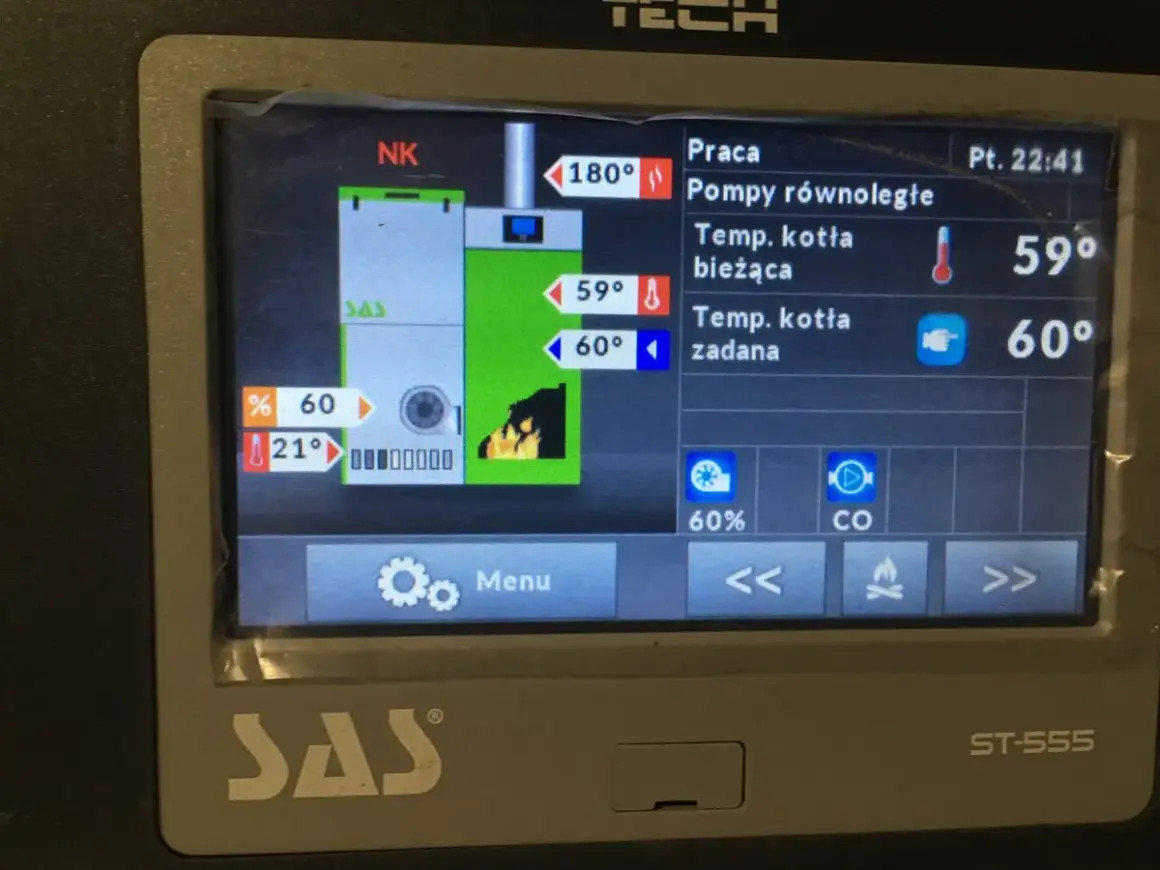

Ja zaczynam właśnie od temperatur, bo to one wyznaczają logikę całej pracy kotła. W instrukcji TECH ST-555/ST-555P zakres temperatury kotła podano jako 45-80°C, a dla CWU 30-70°C, więc sterownik daje spory margines, ale to jeszcze nie znaczy, że każda wartość będzie dobra dla Twojej instalacji.
| Parametr | Co robi | Mój punkt startowy | Na co uważać |
|---|---|---|---|
| Temperatura zadana C.O. | Wyznacza temperaturę pracy kotła na ogrzewanie budynku | 55-65°C, najczęściej 60°C | Zbyt niska wartość zwiększa ryzyko kondensacji i zabrudzenia wymiennika |
| Histereza C.O. | Określa różnicę między wejściem w podtrzymanie a powrotem do pracy | 3-5°C, często 5°C | Za mała histereza daje częste przełączenia, za duża robi większe wahania temperatury |
| Temperatura zadana C.W.U. | Ustala temperaturę wody użytkowej w bojlerze | 45-55°C | Zbyt wysoka wartość niepotrzebnie obciąża kocioł, zbyt niska pogarsza komfort |
| Histereza C.W.U. | Decyduje, po jakim spadku temperatury pompa CWU znów ruszy | 3-5°C | Za mała histereza męczy pompę, za duża opóźnia dogrzewanie wody |
| Temperatura załączenia pomp | Chroni instalację przed puszczaniem zimnej wody przez grzejniki i bojler | 35-40°C | Jeśli ustawisz ją zbyt wysoko, kocioł dłużej pracuje „na pusto” po rozpaleniu |
| Temperatura pokoju zadana | Działa tylko przy aktywnym regulatorze pokojowym RS | Według potrzeb domu | To nie jest temperatura kotła, tylko wartość dla komfortu w pomieszczeniu |
Najpraktyczniej jest zacząć od ustawienia kotła na około 60°C, a potem obserwować, czy dom się dogrzewa, czy raczej instalacja ma zbyt duży zapas. Jeśli grzejniki są za gorące, nie zawsze trzeba od razu obniżać temperaturę kotła, bo czasem lepszym ruchem jest korekta obiegu albo zaworu mieszającego. Dopiero kiedy baza temperatur działa stabilnie, ma sens precyzyjne strojenie spalania.
Jak wejść w menu i zmieniać parametry bez chaosu
W takich sterownikach największym błędem jest jednoczesne przestawianie trzech albo czterech rzeczy naraz. Ja robię to odwrotnie: zapisuję stan wyjściowy, zmieniam jeden parametr, czekam na pełny cykl pracy i dopiero oceniam efekt. To oszczędza czas, bo od razu widać, co naprawdę zadziałało.
- Zapisz lub sfotografuj obecne nastawy przed pierwszą korektą.
- Wejdź najpierw w Nastawy temperatur, a dopiero potem w bardziej szczegółowe parametry instalatora.
- Zmiany wprowadzaj małymi krokami, najlepiej pojedynczo.
- Po każdej korekcie daj kotłowi popracować przynajmniej kilka godzin, a najlepiej całą dobę.
- Testy urządzeń wykonuj w Pracy ręcznej, bo wtedy osobno sprawdzisz wentylator, podajnik, pompy i zawory.
- Nie używaj ustawień fabrycznych jako pierwszego „naprawiania” problemu, bo stracisz własne korekty i punkt odniesienia.
Ta metoda jest nudna, ale skuteczna. Kocioł nie lubi rewolucji w menu, tylko spokojnej regulacji. Gdy już wiesz, jak sterownik reaguje na temperatury, można przejść do najważniejszego połączenia, czyli podawania paliwa i nadmuchu.
Podawanie i nadmuch trzeba stroić razem
Podawanie paliwa i siła nadmuchu tworzą jedną parę, nawet jeśli w menu wyglądają jak dwa oddzielne światy. Za mało powietrza daje dym, sadzę i niedopał, a za dużo potrafi wygonić ciepło w komin i przegrzać palenisko. W praktyce nie ma sensu ratować złego spalania wyłącznie wentylatorem, jeśli dawka paliwa jest już ustawiona zbyt agresywnie.
| Objaw | Najczęstsza przyczyna | Co koryguję najpierw |
|---|---|---|
| Ciemny dym, sadza, lepki popiół | Za mało powietrza albo zbyt duża dawka paliwa | Delikatnie zwiększam nadmuch lub wydłużam przerwę podawania |
| Jasny, ostry płomień i spieki | Za dużo powietrza lub zbyt mocna praca kotła | Zmniejszam nawiew o kilka procent albo lekko ograniczam podawanie |
| Kocioł nie dobija do zadanej temperatury | Za słaba dawka paliwa lub za mały nawiew | Najpierw koryguję nadmuch, potem czas pracy podajnika |
| Temperatura szybko rośnie i kocioł wpada w nadzór | Praca zbyt agresywna wobec zapotrzebowania instalacji | Ograniczam nadmuch i nieco łagodzę podawanie |
W sterowniku nie warto przesadzać ze skokami. Jeśli zmieniam czas podawania, robię to małym krokiem, a jeśli poprawiam nawiew, to najczęściej o kilka punktów procentowych, nie o połowę skali. Właśnie tak najłatwiej uniknąć sytuacji, w której kocioł raz się dusi, a za chwilę pracuje zbyt ostro. To prowadzi prosto do wyboru algorytmu pracy, czyli pytania: automat czy ręka operatora.
Kiedy zPID pomaga, a kiedy lepiej wrócić do ręcznych nastaw
Algorytm zPID ma sens wtedy, gdy paliwo jest w miarę powtarzalne, komin pracuje stabilnie, a sam kocioł nie wymaga ciągłego ratowania. Instrukcja TECH podaje, że przy czujniku spalin oszczędności mogą sięgać od kilku do kilkunastu procent, bo sterownik sam dobiera nadmuch i podawanie w oparciu o temperaturę kotła oraz spalin. To działa dobrze, ale tylko wtedy, gdy instalacja nie walczy z podstawowymi problemami.
| Tryb | Kiedy go wybieram | Na co zwracam uwagę |
|---|---|---|
| zPID | Gdy chcę stabilnej pracy i mam przewidywalne paliwo | Jeśli temperatura wzrasta o ponad 5°C powyżej zadanej, sterownik wchodzi w nadzór |
| Ręczny | Gdy ustawiam kocioł po serwisie, po zmianie paliwa albo diagnozuję problem | Parametry trzeba stroić samodzielnie, ale łatwiej wychwycić przyczynę błędu |
W zPID jest jeszcze jedna rzecz, o której łatwo zapomnieć: gdy kocioł przejdzie do nadzoru, sterownik nie wariuje, tylko celowo ogranicza spalanie i przechodzi do parametrów manualnych zapisanych w menu instalatora. To nie jest awaria, tylko mechanizm obronny. Jeśli taki stan pojawia się często, zwykle oznacza to, że moc kotła, nawiew albo dawka paliwa są ustawione zbyt wysoko jak na realne zapotrzebowanie budynku.
Dobierz tryb pracy do instalacji, nie odwrotnie
Ten sam kocioł potrafi zachowywać się zupełnie inaczej w zależności od tego, czy ma grzać tylko dom, priorytetowo bojler, czy jednocześnie kilka obiegów. Dlatego tryb pracy nie jest kosmetyką. On decyduje, które obiegi dostają ciepło, a które chwilowo czekają.
| Tryb | Kiedy ma sens | Praktyczna uwaga |
|---|---|---|
| Ogrzewanie domu | Gdy najważniejsze są grzejniki lub obieg CO | Pompa CO startuje po przekroczeniu progu załączenia i zatrzymuje się po spadku poniżej histerezy |
| Priorytet bojlera | Gdy ciepła woda użytkowa ma pierwszeństwo | To wygodne przy dużym zużyciu CWU, ale dom może chwilowo dostawać mniej ciepła |
| Pompy równoległe | Gdy chcesz jednocześnie grzać dom i dogrzewać bojler | Wymaga rozsądnej temperatury kotła, bo zbyt chłodny kocioł nie będzie efektywnie dogrzewał CWU |
| Tryb letni | Poza sezonem grzewczym, gdy pracuje głównie bojler | Pompa CO jest odcinana, a zawory CO niepotrzebnie nie grzeją domu |
| Grzanie podłogowe | Gdy instalacja ma obieg niskotemperaturowy | Tu kluczowe są mieszanie i ochrona przed zbyt wysoką temperaturą zasilania |
Jeśli korzystasz z harmonogramu tygodniowego, ustaw od razu poprawną datę i godzinę, bo bez tego funkcja nie działa prawidłowo. Odchyłki temperatury można zaprogramować w zakresie od -10°C do +10°C, a w ST-555P z modułem ST-66P dochodzi jeszcze plan pracy kotła z dokładnością do 30 minut. To już nie jest detal, tylko realny sposób na ograniczenie pracy kotła wtedy, gdy dom tego nie potrzebuje.
Regulator pokojowy, bufor i ruszt zmieniają logikę sterowania
Właśnie na tym etapie wiele osób gubi sens ustawień. Ten sam parametr, który bez dodatkowych modułów działa zupełnie prosto, po podłączeniu regulatora pokojowego albo bufora zaczyna pełnić inną rolę. Dlatego dodatki trzeba traktować jako część całej instalacji, a nie jako ozdobę do sterownika.
Regulator pokojowy
Jeśli masz regulator pokojowy w komunikacji RS, możesz z poziomu sterownika podejrzeć część parametrów i zmienić niektóre ustawienia, na przykład temperaturę kotła albo CWU. Przy regulatorze standardowym sygnał jest prostszy, bo ogranicza się do informacji o dogrzaniu lub niedogrzaniu pomieszczenia. W praktyce najważniejszy jest parametr obniżenia pokojówki, czyli to, o ile kocioł ma zbić swoją zadaną temperaturę po osiągnięciu komfortu w pokoju.
Przykład z instrukcji jest bardzo czytelny: jeśli kocioł ma 55°C, obniżenie pokojówki ustawisz na 15°C, a minimalna temperatura kotła wynosi 45°C, to po dogrzaniu pomieszczeń sterownik i tak zatrzyma się na 45°C. Ja zawsze pilnuję, żeby to obniżenie nie było zbyt agresywne, bo wtedy dom najpierw się wychładza, a później kocioł musi nadrabiać zbyt dużym skokiem.
Bufor ciepła
Bufor porządkuje pracę całej instalacji, ale tylko wtedy, gdy poprawnie ustawisz temperaturę górną, dolną i histerezę. W praktyce działa to tak, że po osiągnięciu zadanej wartości sterownik przechodzi w podtrzymanie lub wygaszanie, a po spadku o histerezę wraca do pracy. W manualu znajdziesz prosty przykład: 70°C i histereza 5°C oznaczają powrót do pracy przy 65°C.
To ma sens szczególnie wtedy, gdy kocioł ma ładować bufor, a nie bez sensu podtrzymywać temperaturę przez cały dzień. Jeśli bufor jest ustawiony źle, układ pracuje nerwowo i zamiast oszczędzać paliwo, tylko częściej przełącza stany.
Przeczytaj również: Jaka twardość zawleczki do pieca z podajnikiem - 5.8 czy 8.8?
Ruszt i odpopielanie w ST-555P
Wersja ST-555P po zastosowaniu modułu ST-66P daje dodatkowe funkcje, między innymi sterowanie rusztem oraz odpopielanie w kotłach z automatycznym usuwaniem popiołu. To nie jest ustawienie dla każdego kotła, więc nie warto go włączać „na próbę”, jeśli instalacja nie ma takiego wyposażenia. Gdy funkcja jest obsługiwana przez kocioł, ustawiasz osobno przerwę pracy i przerwę podtrzymania, żeby dopasować częstotliwość załączeń do rzeczywistej konstrukcji paleniska.
Gdy w instalacji dochodzą dodatki, kocioł przestaje być prostym zestawem temperatura plus wentylator. Wtedy liczy się już nie tylko samo spalanie, ale też to, czy obiegi hydrauliczne nie walczą ze sobą. To właśnie dlatego na końcu zawsze sprawdzam, jakie objawy daje zła konfiguracja.
Co zapisuję po pierwszej dobie pracy kotła
Po pierwszych korektach nie ufam pamięci. Zapisuję wszystko, co może pomóc wrócić do sensownego punktu wyjścia: temperaturę CO, CWU, histerezę, czas pracy i przerwy podajnika, siłę nadmuchu, tryb pracy oraz to, jak wygląda popiół. To jest najprostszy sposób, żeby nie zgadywać przy kolejnej zmianie.
- Aktualna temperatura zadana CO i CWU.
- Histereza CO oraz histereza CWU.
- Czas pracy i przerwy podajnika.
- Siła nadmuchu w pracy i, jeśli trzeba, w podtrzymaniu.
- Wybrany tryb pracy instalacji.
- Godzina, data i ustawienia tygodniówki, jeśli są używane.
- Krótka ocena spalania, czyli kolor płomienia, ilość sadzy i wygląd popiołu.
Jeśli po 24 godzinach kocioł dalej pracuje nierówno, nie dokręcam wszystkiego naraz. Cofam ostatnią zmianę, wracam do jednego parametru i sprawdzam, czy problemem jest paliwo, nadmuch, czy może sam tryb pracy instalacji. Właśnie taka cierpliwa korekta daje stabilny efekt, a nie przypadkowo „ładne” liczby w menu.
