W instalacji grzewczej separator powietrza powinien pracować tam, gdzie woda ma najłatwiejszą drogę do oddania pęcherzyków, a cały układ jest hydraulicznie stabilny. Najkrótsza odpowiedź na pytanie, gdzie zamontować separator powietrza, brzmi: zwykle na zasilaniu, tuż za źródłem ciepła, ale ostatecznie liczą się też układ pompy, naczynie wzbiorcze i zalecenia producenta. Poniżej rozpisuję to praktycznie, bez teorii dla samej teorii i bez mylenia separatora z odpowietrznikiem automatycznym.
Najważniejsze zasady montażu w skrócie
- W ogrzewaniu najlepszy punkt to zwykle zasilanie tuż za źródłem ciepła.
- Separator ma sens tam, gdzie woda jest najcieplejsza i pęcherzyki łatwiej się wydzielają.
- Nie myl go z odpowietrznikiem automatycznym - to dwa różne elementy instalacji.
- Jeśli brakuje miejsca, montaż na powrocie bywa dopuszczalny, ale zwykle jest mniej efektywny.
- Ważna jest orientacja urządzenia - część modeli musi pracować pionowo, inne mają większą swobodę.
- Bez poprawnego naczynia wzbiorczego nawet dobry separator nie rozwiąże źródła problemu.

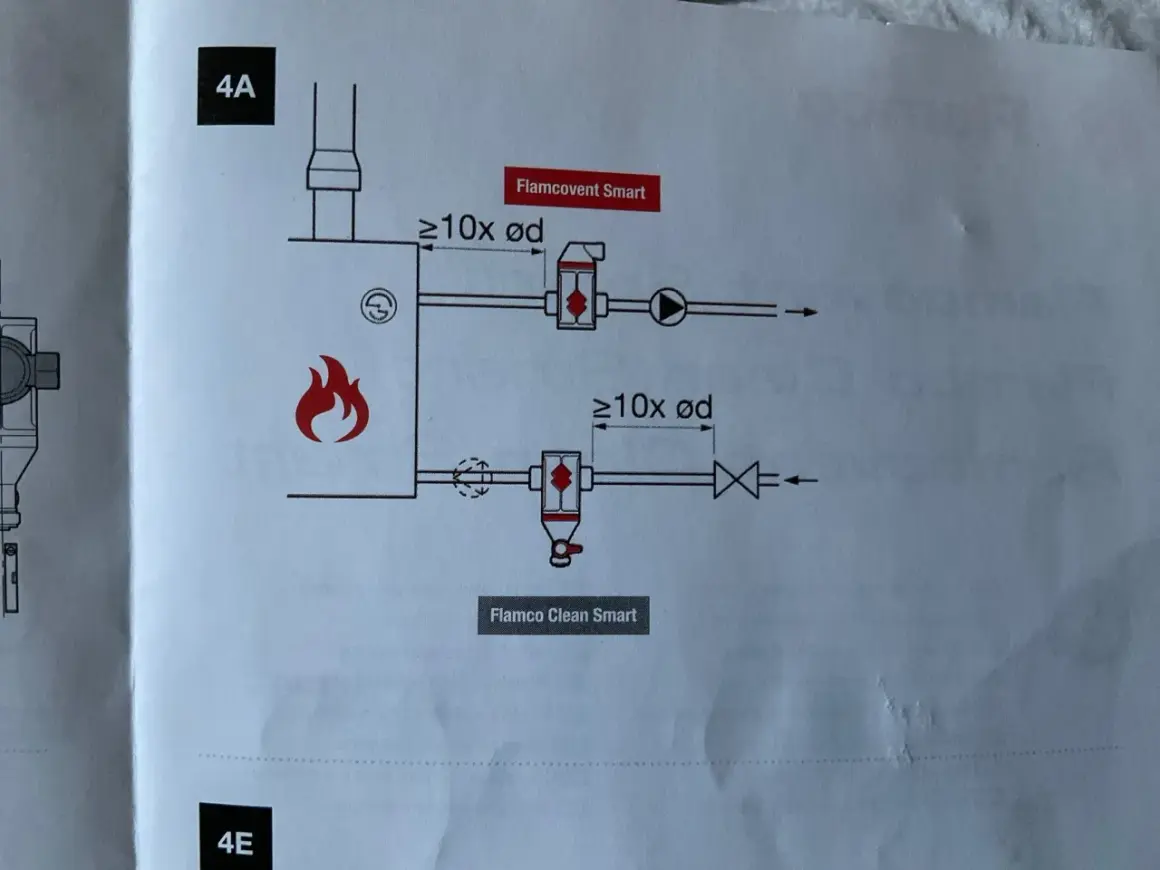

Najlepsze miejsce w instalacji CO
Najlepsze miejsce to nie „gdziekolwiek po drodze”, tylko punkt, w którym separator ma realną szansę wyłapywać mikropęcherzyki, zanim rozjadą się po całym układzie. W ogrzewaniu wybieram zasilanie za źródłem ciepła, często w pobliżu pompy i naczynia wzbiorczego. Jeśli instalacja wymusza kompromis, montaż na powrocie jest możliwy, ale traktuję go jako plan B, a nie równorzędny wariant.
| Miejsce montażu | Kiedy ma sens | Ocena praktyczna | Co warto wiedzieć |
|---|---|---|---|
| Zasilanie tuż za kotłem lub pompą ciepła | Standardowa instalacja grzewcza | Najlepsze rozwiązanie | Woda jest najcieplejsza, a pęcherzyki najłatwiej się wydzielają. |
| Powrót, jeśli brakuje miejsca na zasilaniu | Układ modernizowany, ograniczona kotłownia | Akceptowalne warunkowo | Separator nadal działa, ale zwykle z mniejszą skutecznością niż na zasilaniu. |
| W pobliżu strony ssawnej pompy | Układ, w którym da się zachować stabilne ciśnienie | Bardzo dobre rozwiązanie | Pomaga utrzymać warunki sprzyjające usuwaniu mikropęcherzyków. |
| Najwyższy punkt instalacji | Nie dla separatora, tylko dla odpowietrznika | Nieprawidłowe dla separatora | To miejsce na automatyczny odpowietrznik, a nie na separator przepływowy. |
W praktyce ta jedna tabela oszczędza dużo błędów. Jeśli mam do wyboru tylko dwa miejsca, wybieram zasilanie przy źródle ciepła, a dopiero potem szukam bezpiecznego kompromisu na powrocie. Żeby to zrozumieć do końca, trzeba zobaczyć, dlaczego temperatura i ciśnienie tak mocno zmieniają skuteczność tego elementu.
Dlaczego właśnie tam separator działa najlepiej
Woda gorzej trzyma gazy wtedy, gdy jest cieplejsza, a lepiej wtedy, gdy ciśnienie spada. To dlatego separator powietrza działa najwydajniej w miejscu, gdzie oba te warunki sprzyjają wydzielaniu mikropęcherzyków. W kotłowni taki punkt zwykle wypada blisko źródła ciepła, a w dobrze zaprojektowanym układzie także w sąsiedztwie miejsca, które hydraulicznie zachowuje się jak strefa niskiego ciśnienia.
Tu łatwo o pomyłkę: separator nie jest tym samym co odpowietrznik automatyczny. Odpowietrznik zbiera wolne powietrze, które już zebrało się w górnym punkcie instalacji. Separator pracuje w przepływie i wyłapuje mikropęcherzyki niesione przez wodę. Dlatego najlepszy efekt daje nie samo „wysoko” albo „nisko”, ale połączenie właściwej temperatury, przepływu i stabilnego ciśnienia.
Ja patrzę na to tak: odpowietrznik ma usuwać powietrze z miejsc, w których ono się gromadzi, a separator ma ograniczać jego krążenie po całym układzie. Kiedy oba elementy są ustawione logicznie, instalacja pracuje ciszej, mniej koroduje i szybciej się stabilizuje po napełnieniu. To prowadzi wprost do pytania, jak wygląda to w konkretnych układach.
Jak czytać typowe układy instalacji

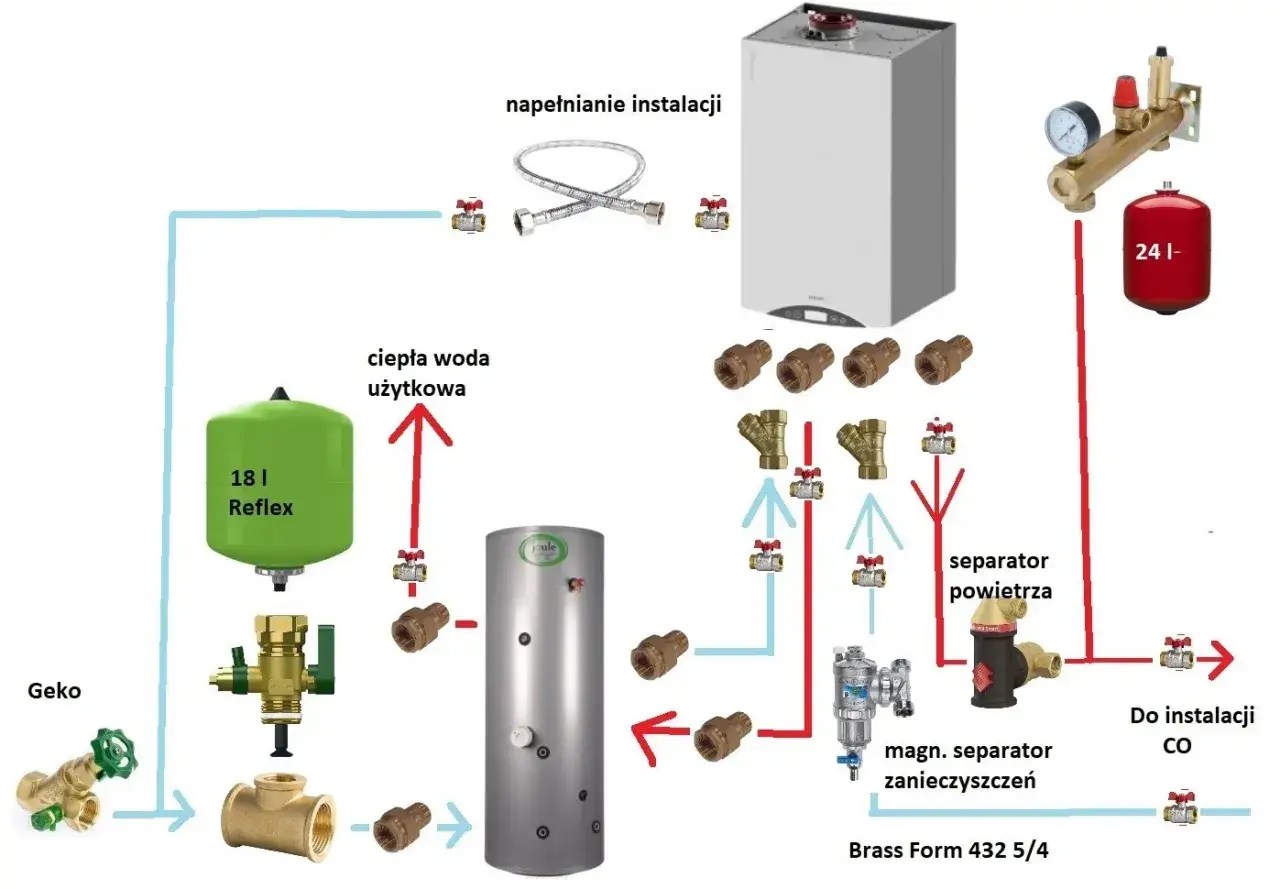

Kocioł gazowy lub na pellet
W klasycznej kotłowni montuję separator na zasilaniu, możliwie blisko kotła. To najprostszy i zwykle najskuteczniejszy wariant, bo woda wychodzi ze źródła ciepła, zanim zdąży ochłodzić się na rozdziale obiegów. Jeśli układ ma kilka stref grzewczych, separator najlepiej wpiąć przed ich rozgałęzieniem, żeby chronił całą instalację, a nie tylko jeden obieg.
Pompa ciepła
Przy pompie ciepła zasada jest podobna, ale jeszcze ważniejsza staje się zgodność z dokumentacją producenta. Niskotemperaturowe układy są bardziej wrażliwe na błędy w przepływie, a źle ustawiony separator potrafi tylko częściowo maskować problem. W praktyce szukam miejsca tuż za jednostką lub w centralnym punkcie hydraulicznym, tak aby urządzenie pracowało bezpośrednio z obiegiem źródła ciepła.
Układ z buforem lub sprzęgłem hydraulicznym
W systemach z buforem albo sprzęgłem hydraulicznym separator musi być osadzony tak, żeby korzystał z najbardziej korzystnych warunków po stronie źródła, a nie był schowany w przypadkowym odgałęzieniu. Jeśli układ jest rozbudowany, patrzę szerzej: ważne jest nie tylko samo miejsce montażu, ale też relacja do pompy obiegowej, naczynia wzbiorczego i obiegów wtórnych. W takich instalacjach dobrze sprawdza się jeden centralny punkt separacji zamiast kilku słabych rozwiązań rozrzuconych po całym systemie.
Przeczytaj również: Odpowietrznik automatyczny - Jak sprawdzić go bez rozkręcania?
Instalacja chłodnicza
W chłodzeniu reguła się odwraca. Separator montuje się zwykle na powrocie, przed źródłem chłodu, bo tam warunki są korzystniejsze dla odgazowania wody w takim układzie. To ważne, bo ktoś przyzwyczajony do ogrzewania łatwo próbuje przenieść tamte zasady 1:1, a to już nie działa tak dobrze.
Im bardziej rozbudowany układ, tym bardziej trzymam się dokumentacji producenta i schematu hydraulicznego, a nie samej intuicji. To dobry moment, żeby przejść do błędów, które najczęściej psują efekt nawet wtedy, gdy sam wybór separatora był dobry.
Czego nie robić przy montażu
- Nie montować separatora zamiast odpowietrznika w najwyższym punkcie instalacji.
- Nie odwracać orientacji urządzenia wbrew strzałce przepływu albo wymogom montażowym.
- Nie wybierać miejsca wyłącznie pod wygodę, jeśli oznacza to zimny odcinek i słabe warunki separacji.
- Nie zamykać dostępu serwisowego, bo większość problemów wychodzi dopiero po uruchomieniu lub po kilku sezonach.
- Nie zakładać, że separator naprawi źle napełnioną instalację z nieszczelnościami, złym ciśnieniem albo wadliwym naczyniem wzbiorczym.
- Nie liczyć na cud, jeśli w układzie są duże kieszenie powietrza - tu potrzebne są też odpowietrzniki i porządne płukanie.
Najczęściej widzę jeden schemat błędu: urządzenie jest formalnie „wpięte”, ale nie pracuje w punkcie, w którym ma warunki do skutecznej separacji. Wtedy instalacja nadal szumi, pompa bywa głośna, a użytkownik ma wrażenie, że separator nie działa. Zanim uzna się to za awarię, warto sprawdzić uruchomienie i cały układ ciśnień.
Jak sprawdzam, czy montaż rzeczywiście działa
- Sprawdzam, czy kierunek przepływu zgadza się z oznaczeniami na korpusie.
- Kontroluję, czy odpowietrznik lub część odpowietrzająca stoi tak, jak wymaga instrukcja.
- Ocenam pierwsze godziny pracy po napełnieniu - to normalne, że separator wtedy pracuje intensywniej.
- Słucham pompy i grzejników. Bulgotanie, stukanie i szarpanie przepływu to sygnał, że układ nadal łapie powietrze.
- Wracam do naczynia wzbiorczego, jeśli problem szybko wraca. Często to tam leży przyczyna, a nie w samym separatorze.
Po poprawnym uruchomieniu aktywność separatora powinna wyraźnie spaść. Jeśli po kilku dniach instalacja nadal regularnie się zapowietrza, szukam przyczyny szerzej: w ciśnieniu statycznym, nieszczelnościach, źle dobranej pompie albo błędnym miejscu wpięcia naczynia wzbiorczego. To właśnie te elementy najczęściej decydują, czy całość będzie działać spokojnie przez lata.
Trzy decyzje, które robią największą różnicę po montażu
- Punkt hydrauliczny - separator, pompa i naczynie wzbiorcze powinny tworzyć spójny układ, a nie przypadkowy zestaw elementów.
- Typ urządzenia - w prostym CO wystarczy klasyczny separator mikropęcherzyków, ale w dużych albo trudnych instalacjach lepszy bywa odgazowywacz próżniowy.
- Dostęp serwisowy - jeśli nie da się do niego dojść bez rozbierania połowy kotłowni, kłopot wróci przy pierwszym przeglądzie.
Jeśli miałbym zostawić jedną zasadę do zapamiętania, byłaby prosta: w ogrzewaniu separator powietrza powinien pracować tam, gdzie woda jest najcieplejsza i gdzie hydraulika instalacji naprawdę sprzyja oddawaniu mikropęcherzyków. Gdy połączysz to z poprawnym naczyniem wzbiorczym i odpowietrzeniem najwyższych punktów, instalacja szybciej się wycisza, stabilniej grzeje i rzadziej sprawia kłopoty w sezonie.
