Odwrócone naczynie przeponowe potrafi działać chwilę „jakoś”, ale w instalacji grzewczej takie półśrodki szybko wychodzą na jaw: ciśnienie skacze, zawór bezpieczeństwa zaczyna kapać, a kocioł pracuje mniej stabilnie. W tym tekście pokazuję, co naprawdę zmienia montaż do góry nogami, jak rozpoznać błąd po objawach i jak go poprawić bez zgadywania. Dorzucam też praktyczne wskazówki dotyczące ciśnienia, uruchomienia i kontroli po korekcie.
Najkrócej mówiąc, pion i zgodność z instrukcją mają tu znaczenie większe niż sam gwint
- Standardowe naczynie przeponowe w CO powinno pracować zgodnie z instrukcją producenta, najczęściej w pozycji pionowej.
- Odwrócenie urządzenia zwykle pogarsza pracę membrany i zwiększa wahania ciśnienia w obiegu.
- Najczęstsze skutki to zrzuty zaworu bezpieczeństwa, głośniejsza praca instalacji i szybsze zużycie elementów.
- Jeśli model dopuszcza inną pozycję montażu, musi to być wyraźnie opisane w dokumentacji technicznej.
- Po poprawce trzeba sprawdzić ciśnienie na zimno, ciśnienie wstępne naczynia i odpowietrzenie całego układu.
- Gdy instalacja często wymaga dopuszczania wody, problem może leżeć nie tylko w położeniu naczynia, ale też w doborze lub stanie technicznym.

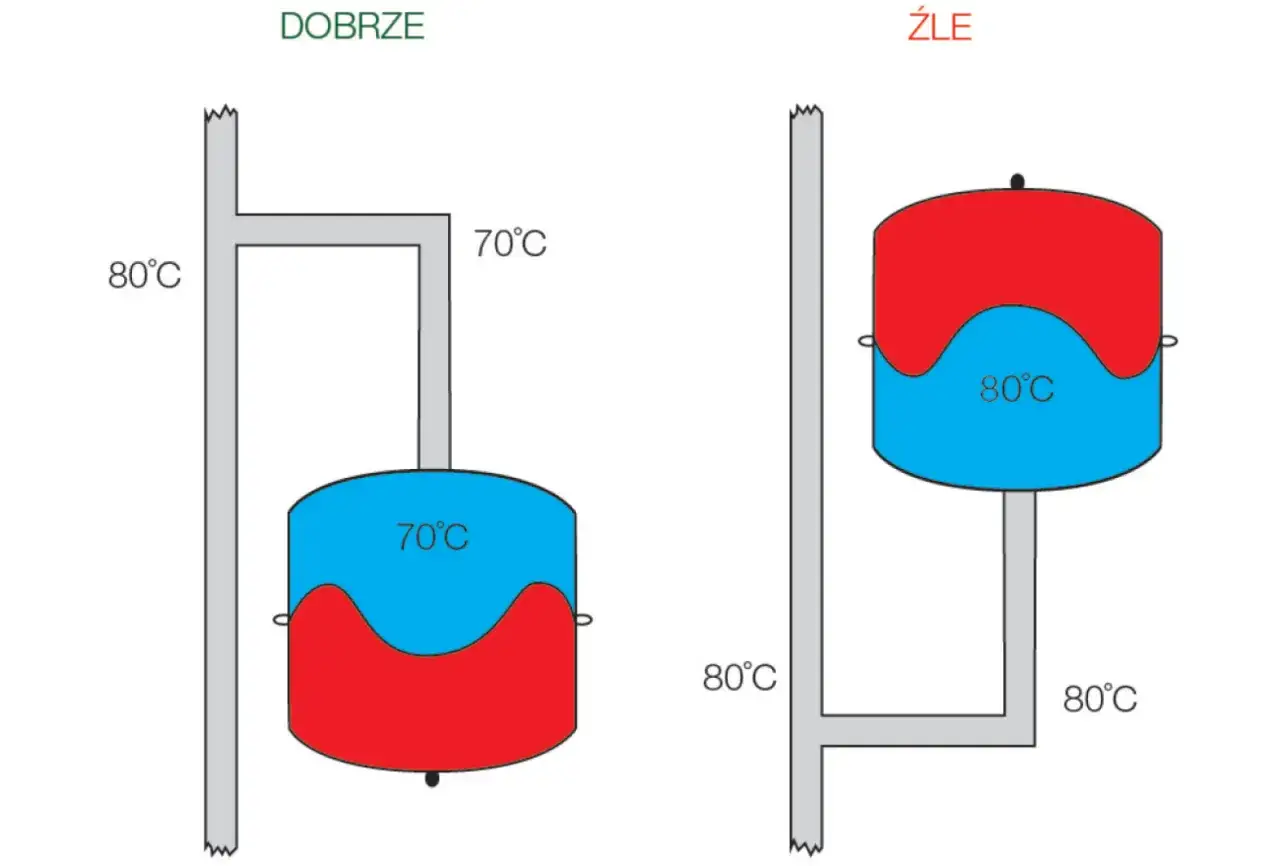

Dlaczego odwrócenie naczynia zmienia pracę całej instalacji
Przeponowe naczynie wzbiorcze nie jest zwykłym zbiornikiem na zapas wody. Wewnątrz membrana oddziela przestrzeń wodną od gazowej, a całość ma pochłaniać przyrost objętości wody podczas grzania. W kartach katalogowych Reflex i Zilmet ten typ zbiornika jest wprost opisany jako przeznaczony do pracy w układzie pionowym, więc odwrócenie nie jest kosmetyczną zmianą, tylko ingerencją w sposób działania urządzenia.
Z mojego doświadczenia najwięcej problemów zaczyna się wtedy, gdy ktoś zakłada, że skoro gwint pasuje, to reszta nie ma znaczenia. W praktyce liczy się geometria naczynia, położenie przyłącza i dostęp do zaworu kontrolnego. To właśnie te detale decydują o tym, czy układ będzie łagodnie tłumił wzrost ciśnienia, czy zacznie pracować szarpanie. Gdy urządzenie pracuje w złej pozycji, skutki widać najpierw na manometrze, a dopiero później w komforcie grzania.
Jakie skutki daje montaż do góry nogami
Najprościej mówiąc, instalacja przestaje mieć bufor, który reaguje przewidywalnie na rozszerzanie wody. Zamiast łagodzić wzrost ciśnienia, odwrócone naczynie może zachowywać się tak, jakby było częściowo źle napełnione albo zbyt mocno obciążone po jednej stronie. To myli, bo winny bywa nie tylko sam dobór pojemności, ale właśnie pozycja montażowa.
| Objaw | Co zwykle oznacza | Dlaczego to się dzieje |
|---|---|---|
| Duże skoki ciśnienia między zimnym a gorącym stanem | Układ nie przejmuje rozszerzania wody płynnie | Membrana nie pracuje w przewidzianym położeniu |
| Kapanie lub zrzuty zaworu bezpieczeństwa | Ciśnienie przekracza dopuszczalny poziom | Woda nie ma gdzie bezpiecznie „oddać” przyrostu objętości |
| Głośniejsza praca kotła i rur | Instalacja dostaje impulsowe zmiany ciśnienia | Układ nie tłumi przyrostu ciśnienia, tylko go przenosi dalej |
| Częste dopuszczanie wody | Ciśnienie po cyklu grzania wraca zbyt nisko | Po ochłodzeniu instalacja traci stabilność parametrów |
| Szybsze zużycie membrany | Naczynie pracuje poza założeniami producenta | Obciążenie rozkłada się nierówno i skraca żywotność elementu |
Jeśli na zimnej instalacji regularnie spadasz poniżej około 1,0 bar albo podczas grzania zbliżasz się do granicy zrzutu zaworu bezpieczeństwa, to nie jest drobiazg do odłożenia na później. W takim układzie nie szuka się „małej regulacji”, tylko przyczyny mechanicznej. Żeby nie zgadywać, warto sprawdzić, czy problem rzeczywiście wynika z pozycji naczynia, a nie z samego preładunku.
Jak rozpoznać błędny montaż na istniejącej instalacji
Najpierw patrzę na objawy, potem na sam montaż. Odwrócone naczynie zwykle zdradza się tym, że instalacja pracuje poprawnie tylko krótko po odpowietrzeniu, a po kilku cyklach grzania ciśnienie zaczyna zachowywać się niestabilnie. Jeśli do tego dochodzi mokry zawór bezpieczeństwa albo wyraźne ubytki wody, układ prosi się o kontrolę.
- Manometr pokazuje duże skoki między zimnym i gorącym stanem instalacji.
- Zawór bezpieczeństwa zrzuca wodę albo zostawia ślady kapania.
- Kocioł częściej prosi o dopuszczenie wody niż wcześniej.
- Po odłączeniu i sprawdzeniu naczynie okazuje się podejrzanie ciężkie lub „zalane”.
- Obudowa jest zamontowana odwrotnie względem instrukcji lub kierunku wskazanego przez producenta.
Jeżeli chcesz to sprawdzić porządnie, obserwuj ciśnienie zarówno na zimno, jak i po rozgrzaniu instalacji. W typowej instalacji domowej często spotyka się zakres około 1,0-2,0 bar na zimno, ale wysokość budynku i konstrukcja kotła mogą tę wartość zmienić. Gdy odczyty wyraźnie uciekają od tej logiki, najpierw szukam przyczyny mechanicznej, a dopiero potem winy po stronie automatyki. Sam objaw nie zawsze mówi wszystko, więc ważne jest jeszcze jedno pytanie: czy model w ogóle dopuszcza inną pozycję niż pion?
Kiedy pion jest obowiązkowy, a kiedy producent dopuszcza wyjątek
Tu nie ma miejsca na zgadywanie. Jeżeli dokumentacja nie mówi wprost, że model można montować poziomo, przyjmuję zasadę prostą: montaż pionowy. Tak właśnie traktują to producenci takich naczyń jak Reflex i Zilmet, a wyjątki są opisane osobno i zwykle związane z konkretnym uchwytem, ramą albo zakresem pozycji montażowej.
| Pozycja montażu | Co sprawdzić | Co zrobić |
|---|---|---|
| Pionowa standardowa | Dostęp do zaworu, stabilne mocowanie, miejsce na serwis | Montować zgodnie z instrukcją i bez obciążania rur |
| Pozioma dopuszczona | Oznaczenie multi-position, uchwyty, zakres pracy | Stosować tylko z osprzętem przewidzianym przez producenta |
| Odwrócona „bo weszła pod rurę” | Brak zgody w instrukcji lub brak odpowiedniego wspornika | Poprawić pozycję, zamiast liczyć na przypadek |
W praktyce największy błąd początkujących polega na tym, że widzą jedynie gwint i gabaryt. Ja patrzę też na to, gdzie jest zawór kontrolny, jak naczynie będzie serwisowane i czy po zamontowaniu nie będzie wisiało na rurach. Jeśli potrzebne jest podparcie albo wspornik, to musi to wynikać z konstrukcji, a nie z improwizacji na budowie. Gdy orientacja jest już jasna, pozostaje najważniejsze: jak skorygować błąd i nie zepsuć ustawień ciśnienia przy okazji.
Jak poprawnie ustawić i uruchomić naczynie po korekcie
Najbezpieczniej robić to na zimnej instalacji i przy odłączonym źródle ciepła. Jeśli przenosisz naczynie, przekręcasz je do prawidłowej pozycji albo wymieniasz na nowe, kolejność ma znaczenie: najpierw mechanika, potem ciśnienie wstępne, na końcu napełnienie obiegu.
- Wyłącz kocioł i poczekaj, aż instalacja ostygnie.
- Zamknij armaturę odcinającą i zbij ciśnienie w obiegu do bezpiecznego poziomu.
- Ustaw naczynie zgodnie z instrukcją producenta, bez podparcia na rurach.
- Sprawdź ciśnienie wstępne po stronie gazowej na pustym naczyniu.
- Napełnij instalację do wartości zalecanej dla zimnego układu.
- Odpowietrz instalację i obserwuj pierwszy cykl grzania.
Tu przydaje się prosty punkt odniesienia. Viessmann podaje wzór: różnica wysokości między kotłem a najwyższym punktem instalacji w metrach × 0,1 + 0,5 bar. Jeśli ta różnica wynosi 8 m, wychodzi około 1,3 bar. To dobry przykład, bo pokazuje, że ciśnienia nie dobiera się „na oko”, tylko do konkretnej instalacji. W domu jednorodzinnym często kończy się to w okolicy 1,2-1,5 bar na zimno, ale ostatecznie decyduje geometria układu i instrukcja kotła. Po uruchomieniu warto obserwować instalację przynajmniej przez jeden pełny cykl grzania, bo właśnie wtedy najłatwiej wychodzi, czy korekta faktycznie zadziałała. Jeśli po poprawce układ nadal nie trzyma parametrów, trzeba spojrzeć szerzej na dobór i osprzęt.
Co jeszcze sprawdzić przy okazji, żeby problem nie wrócił
Jeśli po poprawce instalacja nadal kaprysi, nie zakładam od razu, że winne jest tylko ustawienie naczynia. Często problemem okazuje się zbyt niskie ciśnienie wstępne, nieszczelny wentyl, zużyty zawór bezpieczeństwa albo po prostu źle dobrana pojemność naczynia do objętości wody w układzie.
- Sprawdź ciśnienie wstępne naczynia przy kontroli sezonowej, a nie dopiero po awarii.
- Obejrzyj zawór bezpieczeństwa, bo nawet drobne kapanie szybko psuje bilans ciśnienia.
- Zweryfikuj, czy instalacja nie wymaga zbyt częstego dopuszczania wody.
- Upewnij się, że naczynie ma dostęp do serwisu i nie jest zabudowane tak, że nikt go potem nie skontroluje.
- Jeśli układ ma dużą objętość albo podłogówkę, rozważ ponowny dobór naczynia, a nie tylko korektę położenia.
Właśnie tu tkwi różnica między doraźną poprawką a trwałym rozwiązaniem. Dobrze ustawione naczynie przeponowe nie wymaga uwagi co tydzień, tylko stabilizuje pracę instalacji, a wtedy grzanie staje się po prostu przewidywalne.
