W przypadku odprowadzenia spalin przez ścianę nie chodzi o wygodny skrót instalacyjny, tylko o bardzo konkretne warunki techniczne. Najważniejsze są: typ urządzenia, jego moc, wysokość i odległości wylotu oraz to, czy cały układ zgadza się z instrukcją producenta. Poniżej porządkuję zasady tak, żeby od razu było jasne, kiedy takie rozwiązanie jest legalne, kiedy trzeba z niego zrezygnować i na co zwrócić uwagę przy montażu.
Najważniejsze zasady, które trzeba sprawdzić przed montażem
- Przez ścianę wolno wyprowadzać tylko indywidualne przewody powietrzno-spalinowe albo osobne przewody powietrzne i spalinowe od urządzeń gazowych z zamkniętą komorą spalania.
- W domach jednorodzinnych limit mocy wynosi 21 kW, a w pozostałych budynkach mieszkalnych 5 kW.
- W budynkach produkcyjnych, magazynowych i halach sportowych przepisy dopuszczają większą moc, ale po spełnieniu dodatkowych odległości.
- Najczęściej problemem nie jest sam kocioł, tylko zbyt mała odległość od okien, terenu lub granicy działki.
- Instrukcja producenta urządzenia ma znaczenie tak samo jak sam przepis techniczny.
Kiedy wyrzut boczny spalin przez ścianę jest dopuszczalny
Ja patrzę na to bardzo prosto: ten wariant nie jest uniwersalnym zamiennikiem komina, tylko wyjątkiem przewidzianym dla urządzeń gazowych z zamkniętą komorą spalania. To znaczy, że urządzenie nie pobiera powietrza do spalania z pomieszczenia, lecz z zewnątrz, a spaliny oddaje na zewnątrz przez specjalny układ przewodów.

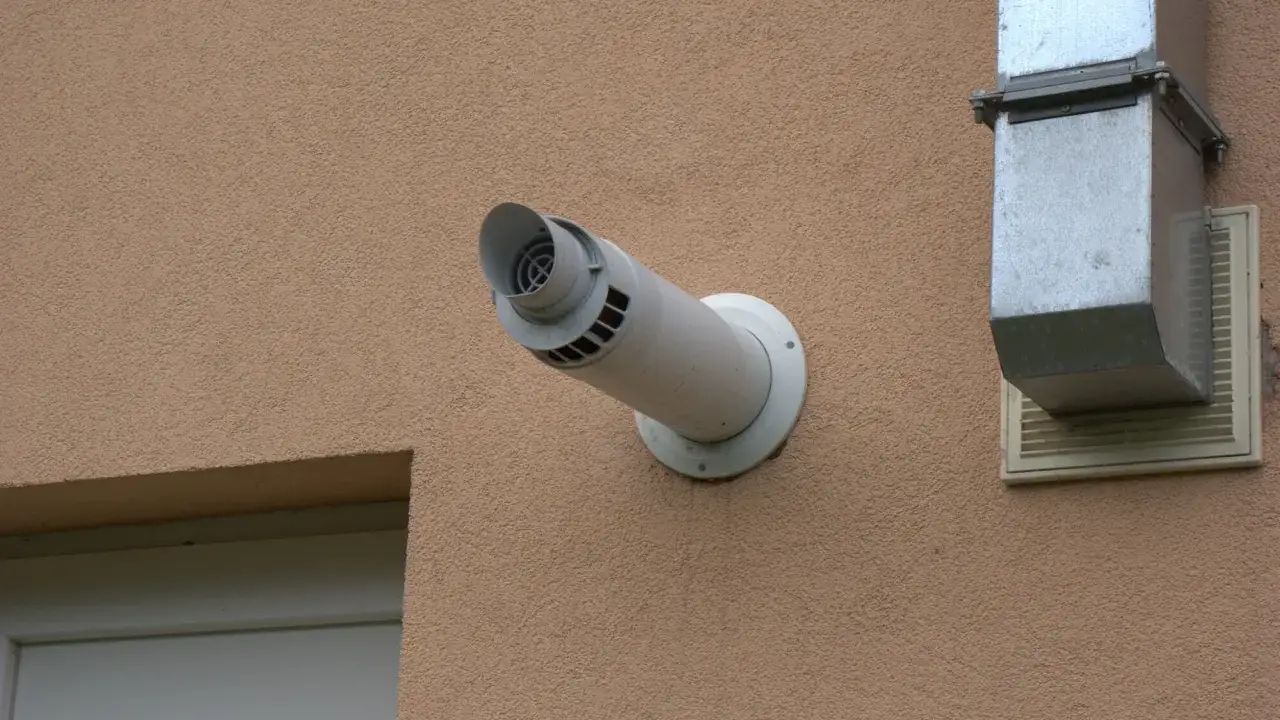

W praktyce przez ścianę można prowadzić albo przewód koncentryczny, czyli układ „rura w rurze”, albo dwa oddzielne przewody: jeden do powietrza, drugi do spalin. Najważniejsze jest to, że system musi być przewidziany przez producenta urządzenia i zgodny z warunkami technicznymi, a nie dorabiany na skróty po zakupie kotła.
| Sytuacja | Czy wyrzut przez ścianę jest dopuszczalny | Najważniejszy warunek |
|---|---|---|
| Wolno stojący dom jednorodzinny, zagrodowy lub rekreacji indywidualnej | Tak | Moc urządzenia nie może przekroczyć 21 kW, a układ musi być przeznaczony do pracy z zamkniętą komorą spalania. |
| Pozostałe budynki mieszkalne | Tak, ale w węższym zakresie | Moc urządzenia nie może przekroczyć 5 kW, a dodatkowo trzeba spełnić wymagania dotyczące wysokości i odległości wylotu. |
| Budynki produkcyjne, magazynowe oraz hale sportowe i widowiskowe | Tak | Nie ma tu limitu mocy, ale dochodzą warunki dotyczące położenia ściany, granicy działki i wysokości wylotu nad terenem. |
| Urządzenia z otwartą komorą spalania, piece na paliwo stałe, kominki | Nie w tym trybie | Taki układ wymaga innego sposobu odprowadzania spalin, zwykle przez komin. |
Jeżeli ktoś próbuje zastosować ten sam schemat do kotła 24 kW w budynku mieszkalnym innym niż dom jednorodzinny, to z góry wchodzi w konflikt z przepisami. Gdy już wiadomo, czy sam typ urządzenia się kwalifikuje, trzeba zejść poziom niżej i sprawdzić konkretne odległości, bo to one najczęściej wykładają projekt.
Jakie odległości i wysokości trzeba zachować
W przepisach nie ma jednej bezpiecznej odległości dla wszystkich przypadków. Są za to konkretne progi, które trzeba odczytać razem z typem budynku. Właśnie tutaj najczęściej pojawia się błąd: ktoś pamięta limit mocy, ale pomija wysokość wylotu albo odległość od okna otwieranego.
| Zakres | Wymóg | Co to oznacza w praktyce |
|---|---|---|
| Wolnostojący dom jednorodzinny, zagrodowy lub rekreacji indywidualnej | Do 21 kW | Taki układ jest dopuszczalny dla urządzeń gazowych z zamkniętą komorą spalania, ale tylko wtedy, gdy cały zestaw przewodów jest zgodny z instrukcją producenta. |
| Pozostałe budynki mieszkalne | Do 5 kW | Wylot powinien znajdować się wyżej niż 2,5 m ponad poziomem terenu. Dopuszczalne jest obniżenie do 0,5 m, ale tylko wtedy, gdy w odległości do 8 m nie ma placu zabaw ani innego miejsca rekreacyjnego. |
| Wszystkie wyloty objęte tym przepisem | Minimum 3 m między wylotami | Odległość od najbliższej krawędzi okien otwieranych i ryzalitów przesłaniających nie może być mniejsza niż 0,5 m. |
| Budynki produkcyjne, magazynowe, hale sportowe i widowiskowe | Bez limitu mocy, ale z dodatkowymi odległościami | Ściana musi być oddalona od granicy działki o co najmniej 8 m, od ściany innego budynku z oknami o co najmniej 12 m, a wyloty przewodów muszą znajdować się wyżej niż 3 m ponad poziomem terenu. |
Warto zwrócić uwagę na jeden szczegół: dla wolnostojącego domu jednorodzinnego przepis mocy jest jasny, ale nie daje automatycznej zgody na dowolne miejsce wylotu. Ja i tak sprawdzam układ elewacji, okien i trasę przewodu, bo nawet formalnie dopuszczalne rozwiązanie może być po prostu źle zaprojektowane. To prowadzi do kolejnej rzeczy: są sytuacje, w których ten wariant odpada już na starcie.
Gdzie ten wariant nie przejdzie
Nie każdy kocioł gazowy można po prostu „wyjąć” z komina i przepiąć na wyrzut przez ścianę. Jeśli urządzenie ma otwartą komorę spalania, to temat kończy się bardzo szybko, bo taki sprzęt pobiera powietrze z pomieszczenia i wymaga innego sposobu odprowadzenia spalin. Podobnie jest z urządzeniami na paliwo stałe, z piecami kaflowymi i z kominkami. Tu wracamy do klasycznego komina, a nie do wylotu w elewacji.
Ja odrzucam taki wariant również wtedy, gdy:
- moc urządzenia przekracza limit przewidziany dla danego typu budynku,
- wylot miałby znaleźć się zbyt blisko okna otwieranego, ryzalitu albo strefy użytkowanej przez ludzi,
- projekt wymuszałby montaż w miejscu, które utrudnia serwis i czyszczenie,
- układ nie zgadza się z instrukcją producenta albo wymaga „dorabiania” elementów na budowie,
- odprowadzenie spalin miałoby się kończyć w miejscu narażonym na cofanie spalin do wnętrza lub na uciążliwość dla sąsiadów.
W przypadku domów i mieszkań najbardziej zdradliwy jest właśnie ostatni punkt. Na papierze wszystko się zgadza, a potem okazuje się, że wylot jest pod balkonem, przy oknie sypialni albo w miejscu, gdzie wiatr robi dokładnie odwrotny efekt, niż oczekiwano. Gdy te ryzyka są wyeliminowane, warto przejść do planowania montażu tak, żeby nie poprawiać go po odbiorze.
Jak zaplanować montaż, żeby nie poprawiać go po odbiorze
Ja zawsze zaczynam od dokumentów, a nie od wiertarki. Najpierw sprawdzam instrukcję kotła, potem rodzaj budynku, a dopiero później trasę przewodu i miejsce wylotu. To oszczędza najwięcej czasu, bo błędy w tym temacie najczęściej wychodzą dopiero wtedy, gdy elewacja jest już wykończona.
- Odczytaj z karty urządzenia, czy producent dopuszcza wyprowadzenie spalin przez ścianę i na jakich warunkach.
- Ustal, do jakiej grupy budynku należy obiekt: dom jednorodzinny, inny budynek mieszkalny czy obiekt usługowy albo przemysłowy.
- Zmierz odległości od planowanego wylotu do okien otwieranych, ryzalitów, terenu i granic działki.
- Sprawdź, czy wylot nie znajdzie się w miejscu, które z czasem zostanie zasłonięte zabudową, tarasem, pergolą albo dodatkowymi elementami elewacji.
- Zadbaj o dostęp do kontroli technicznej i serwisu, bo przewód powietrzno-spalinowy nie powinien być rozwiązaniem, o którym „zapomina się” po montażu.
- Po wykonaniu instalacji zrób protokół i zachowaj dokumentację, żeby przy przeglądzie było jasne, co zostało zamontowane i według jakiego układu.
Najczęstsze błędy, które kończą się przeróbką albo odmową odbioru
Przy takich instalacjach powtarzają się wciąż te same pomyłki. Część wynika z pośpiechu, część z przekonania, że „skoro to tylko rura przez ścianę, to nie może być trudne”. W praktyce właśnie tu kryje się najwięcej kosztownych poprawek.
- Zakup kotła bez weryfikacji przepisów. Popularny model 24 kW może być zupełnie dobry technicznie, ale w niektórych budynkach mieszkalnych nie przejdzie przez limit mocy.
- Zbyt mała odległość od okna otwieranego. 0,5 m to nie jest margines do negocjacji, tylko minimalny warunek, który trzeba po prostu zmierzyć.
- Ignorowanie wysokości wylotu. W budynkach objętych niższym progiem przepisy wyraźnie mówią o 2,5 m nad terenem, a przy niższym posadowieniu dochodzi jeszcze warunek braku placu zabaw w promieniu 8 m.
- Montowanie wylotu w miejscu „tymczasowo wolnym”. Taras, zabudowa ogrodowa albo późniejsza pergola potrafią zmienić geometrię przepływu spalin i problem wraca po czasie.
- Brak miejsca na serwis. Nawet dobry układ trzeba dać się skontrolować, a przewody spalinowe muszą pozostać dostępne do przeglądu i czyszczenia.
- Traktowanie ściany jak uproszczonego komina. To nie jest ten sam układ. Ściana zewnętrzna nie daje takiego marginesu jak prawidłowo zaprojektowany komin pionowy.
Jeżeli te błędy uda się wyciąć na etapie projektu, instalacja zwykle działa bez większych niespodzianek. Zostaje jeszcze pytanie bardziej strategiczne: czy w danym budynku taki wariant w ogóle jest najlepszy, czy lepiej od razu iść w tradycyjny komin.
Kiedy tradycyjny komin daje więcej spokoju niż wyrzut przez ścianę
W wielu domach wyrzut boczny jest technicznie poprawny, ale nie zawsze jest najrozsądniejszy. Ja bardzo często patrzę na niego jak na rozwiązanie wygodne tu i teraz, natomiast komin pionowy daje więcej elastyczności na przyszłość. To szczególnie ważne wtedy, gdy inwestor myśli o modernizacji źródła ciepła za kilka lat.
Tradycyjny komin zwykle wygrywa, gdy:
- planowana jest późniejsza wymiana urządzenia na mocniejsze albo inne technologicznie,
- elewacja ma dużo okien, wnęk, balkonów lub innych elementów, które utrudniają spełnienie odległości,
- budynek stoi w gęstej zabudowie i każdy wylot na ścianie wymagałby bardzo ostrożnego mierzenia otoczenia,
- chodzi o urządzenie na paliwo stałe, kominek albo piec kaflowy, gdzie komin jest po prostu właściwym rozwiązaniem,
- inwestor chce mieć większy margines bezpieczeństwa przy odbiorze i późniejszej eksploatacji.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: wyrzut przez ścianę ma sens tylko wtedy, gdy jest zgodny z typem urządzenia, mocą, odległościami i dokumentacją producenta. Gdy którykolwiek z tych elementów się nie zgadza, lepiej od razu wrócić do komina niż później kuć elewację i tłumaczyć poprawki przy odbiorze.
