Dwa rozdzielacze hydrauliczne w jednej instalacji da się połączyć tak, żeby układ grzał równo i nie sprawiał problemów z przepływem, ale trzeba od razu zdecydować, czy pracują na jednym źródle ciepła, czy na osobnych obiegach. W praktyce odpowiedź na pytanie, jak połączyć dwa rozdzielacze hydrauliczne, sprowadza się do doboru właściwego schematu, średnic rur, armatury i sposobu regulacji. Poniżej pokazuję rozwiązanie krok po kroku, bez teoretyzowania, ale z detalami, które naprawdę robią różnicę w ogrzewaniu.
Najważniejsze zasady przy łączeniu dwóch rozdzielaczy
- Najbezpieczniejszy układ to zwykle połączenie równoległe, bo oba rozdzielacze dostają zasilanie o podobnych parametrach.
- Połączenie szeregowe ma sens tylko wyjątkowo, bo drugi rozdzielacz dostaje już schłodzony czynnik i trudniej go wyregulować.
- Przed montażem trzeba sprawdzić średnice przyłączy, kierunek zasilania, miejsce na odpowietrzenie i możliwość odcięcia każdego rozdzielacza.
- W ogrzewaniu podłogowym pilnuję też limitów pętli: dla rury Ø16 mm bezpieczny punkt odniesienia to mniej niż 120 m, a dla Ø14 mm mniej niż 80 m.
- Jeśli układ miesza strefy o różnych temperaturach, lepsze od prostego łączenia mogą być sprzęgło hydrauliczne albo osobne grupy pompowe.
Najpierw ustal, czy łączysz kolektory czy sprzęgło hydrauliczne
W ogrzewaniu słowo „rozdzielacz” bywa używane dość szeroko. Czasem chodzi o klasyczny kolektor do podłogówki lub grzejników, a czasem o element rozdzielający hydraulicznie źródło ciepła od kilku obiegów grzewczych. To nie jest to samo i od tego zależy cały schemat.
Jeżeli masz dwa kolektory zasilające pętle podłogowe albo dwa rozdzielacze strefowe, najczęściej mówimy o połączeniu dwóch gałęzi instalacji. Jeżeli natomiast jeden z elementów pełni funkcję sprzęgła, nie należy traktować go jak zwykłej belki rozdzielaczowej. Sprzęgło hydrauliczne służy do rozdzielenia obiegu źródła ciepła od obiegów grzewczych, a nie do „przelotowego” spinania wszystkiego jednym przewodem.
Ja w takich sytuacjach zaczynam od prostego pytania: czy oba rozdzielacze mają mieć to samo zasilanie, czy każdy ma pracować trochę inaczej. To pytanie porządkuje projekt jeszcze przed pierwszym cięciem rury. I właśnie od tego przechodzę do wyboru schematu pracy.
Układ równoległy zwykle działa lepiej niż szeregowy
W instalacjach grzewczych z dwoma rozdzielaczami najczęściej wybieram połączenie równoległe. Oznacza to, że oba kolektory są zasilane z jednego punktu i oddają wodę na osobne powroty. Dzięki temu każdy rozdzielacz dostaje czynnik o podobnej temperaturze, a regulacja przepływów jest znacznie prostsza.
| Wariant | Kiedy ma sens | Plusy | Ryzyka |
|---|---|---|---|
| Równoległy | Najczęściej w podłogówce, grzejnikach i układach strefowych | Równa temperatura zasilania, łatwiejsze równoważenie, mniejsze ryzyko „kradzenia” przepływu | Wymaga poprawnego doboru średnic i zrównoważenia gałęzi |
| Szeregowy | Rzadko, tylko gdy producent tak przewidział | Prosta idea połączenia | Drugi rozdzielacz dostaje chłodniejszy czynnik, opory się sumują, regulacja bywa kapryśna |
| Z użyciem sprzęgła lub grup pompowych | Gdy strefy mają różne temperatury albo pracują na osobnych pompach | Stabilne przepływy, mniejsze wzajemne wpływanie obiegów | Większy koszt i więcej miejsca w kotłowni |
W praktyce szereg stosuję tylko wtedy, gdy naprawdę mam ku temu powód technologiczny. Jeśli nie ma takiego powodu, połączenie równoległe daje po prostu mniej problemów w sezonie grzewczym. I to jest ta różnica, którą użytkownik czuje później na rachunkach i na temperaturze w pomieszczeniach.
Jak wykonać połączenie krok po kroku
Jeśli układ ma działać stabilnie, nie zaczynam od montażu złączek, tylko od sprawdzenia całej trasy przepływu. Najpierw trzeba wiedzieć, skąd przychodzi zasilanie, gdzie wraca powrót i czy oba rozdzielacze mają dostać ten sam parametr wody. Dopiero potem składam połączenie.
1. Sprawdź oznaczenia i kierunek przepływu
Na belkach rozdzielacza zawsze sprawdzam oznaczenia zasilania i powrotu. Producenci stosują różne układy króćców, więc nie wolno zakładać, że „górna belka zawsze jest zasilaniem” albo że każdy model pracuje tak samo. Jeżeli coś jest opisane, trzymam się nadruków, a nie intuicji.
2. Zrób wspólny punkt zasilania i wspólny punkt powrotu
Najczyściej wygląda układ, w którym z kotłowni wychodzi jeden przewód zasilający do punktu rozdziału, a z niego idą dwa odgałęzienia do obu rozdzielaczy. Powrót prowadzę analogicznie. Dzięki temu gałęzie pracują równolegle, a nie jedna „przez” drugą.
3. Zadbaj o odcięcie i odpowietrzenie
Przy każdym rozdzielaczu montuję zawory odcinające, żeby można było wyłączyć tylko jeden fragment instalacji bez opróżniania wszystkiego. W górnej części układu planuję odpowietrzenie, bo powietrze zawsze zbiera się tam, gdzie przepływ zwalnia. To detal, który później oszczędza mnóstwo czasu przy rozruchu.
4. Nie skracaj trasy kosztem hydrauliki
Jeżeli oba rozdzielacze są w różnych miejscach, czasem kusi, żeby spiąć je najkrótszą możliwą drogą. Ja tego nie robię „na siłę”. Lepiej poprowadzić odcinki czytelnie, z sensownym promieniem gięcia i bez dziwnych zwężeń, niż walczyć potem z nierównym grzaniem i szumem w zaworach.
Przeczytaj również: Taryfa G13 - Jak działają 3 strefy i kiedy realnie się opłaca?
5. Odpowietrz i zrównoważ przepływy
Po napełnieniu instalacji odpowietrzam każdy rozdzielacz osobno. Potem ustawiam przepływy na rotametrach tak, aby bardziej długie pętle miały tyle, ile potrzebują, a krótsze nie „zabierały” całego strumienia. To właśnie tu najczęściej wychodzi, czy połączenie było przemyślane.
W instalacjach ogrzewania podłogowego pilnuję też detali wykonawczych. Przykładowo rury przechodzące przez dylatacje warto chronić osłoną o długości około 30 cm, żeby nie pracowały bezpośrednio w strefie ruchu podłoża. W praktyce takie drobiazgi są ważniejsze niż efektowny opis na kartonie z osprzętem.
Jak dobrać średnice i osprzęt, żeby układ nie był zdławiony
Przy dwóch rozdzielaczach największy błąd to zbyt mała średnica zasilania albo zbyt dużo przejść redukcyjnych. Wtedy pompa ma więcej pracy, spada dostępny przepływ i jedna strefa zaczyna grzać wyraźnie lepiej od drugiej. Ja zakładam prostą zasadę: im większy sumaryczny odbiór ciepła, tym bardziej trzeba myśleć o średnicy przewodów głównych i o stratach ciśnienia, a nie tylko o liczbie obwodów.
W praktyce warto pamiętać o kilku liczbach. W instrukcji Kisan dla ogrzewania podłogowego długość obwodu z rury Ø16 mm powinna być krótsza niż 120 m, a z rury Ø14 mm krótsza niż 80 m. Ten sam materiał podaje też ograniczenia dla pola grzewczego: maksymalna powierzchnia płyty grzewczej to 40 m2, dłuższy bok nie powinien przekraczać 8 m, a stosunek boków nie powinien wychodzić poza 2:1. To dobre punkty odniesienia, bo przy dwóch rozdzielaczach łatwo przesadzić z liczbą pętli w jednej strefie.
W gotowych rozdzielaczach spotyka się też przepływomierze w zakresie 0-5 l/min, a same belki są projektowane na pracę w warunkach rzędu 6 bar i 70°C, choć zależy to od modelu. Przy wyższych parametrach trzeba już sprawdzać kartę techniczną konkretnego produktu, a nie zgadywać. Jeśli źródło ciepła daje temperaturę wyraźnie powyżej typowej dla podłogówki, zwykle potrzebny jest układ mieszający, bo sama belka rozdzielacza tego nie załatwi.
Dla ogrzewania podłogowego sensowny zakres zasilania to zazwyczaj niskie temperatury, a gdy źródło pracuje wysoko, np. powyżej 65°C, bezpieczniej jest dodać mieszanie i dopiero wtedy rozdzielać obiegi. To jeden z tych momentów, w których pozorna prostota kończy się nierówną podłogą albo zbyt gorącym powrotem. Po doborze średnic i osprzętu zostaje już tylko wyeliminowanie błędów wykonawczych.
Najczęstsze błędy, które psują taki układ
- Połączenie szeregowe bez potrzeby - drugi rozdzielacz dostaje chłodniejszy czynnik i trudniej go ustawić.
- Zbyt mała średnica przewodów głównych - pompa pracuje ciężej, a przepływy się rozjeżdżają.
- Brak odcinania przy każdym rozdzielaczu - jeden drobny serwis zamienia się w opróżnianie pół instalacji.
- Brak filtracji i separacji zanieczyszczeń - przy pierwszym uruchomieniu szlam i opiłki szybko kończą żywot zaworów.
- Złe odpowietrzenie - układ niby działa, ale słychać szum, a przepływy skaczą.
- Mieszanie stref o różnych temperaturach bez układu mieszającego - podłogówka i grzejniki zaczynają sobie przeszkadzać.
- Zbyt długie pętle - jedna strefa robi się słabsza, bo opory przepływu są za wysokie.
W jednym z praktycznych opracowań AFRISO dla rozdzielacza ze sprzęgłem hydraulicznym wprost pokazuje się, że taki element służy do rozdzielenia hydraulicznego źródła ciepła od obiegów grzewczych, pomaga wyrównać przepływy i ułatwia odpowietrzanie oraz separację zanieczyszczeń. Ja traktuję to jako dobrą wskazówkę: jeśli zaczynasz walczyć z pompami i temperaturami, problem może nie leżeć w samej belce, tylko w architekturze instalacji.
Dlatego zanim uznam układ za „gotowy”, zawsze sprawdzam, czy rozdzielacze nie pracują przeciwko sobie. Jeśli tak jest, wracam do schematu, zamiast ratować całość samymi zaworami.
Kiedy lepiej postawić na sprzęgło hydrauliczne albo osobne grupy pompowe
Nie każdy układ da się sensownie spiąć bezpośrednio. Jeśli jeden rozdzielacz zasila podłogówkę, a drugi grzejniki, albo jeśli jeden obieg ma pracować na innych parametrach niż drugi, prosty mostek między rozdzielaczami bywa błędem. Wtedy lepsze są osobne grupy pompowe albo sprzęgło hydrauliczne, bo rozdzielają hydraulikę i pozwalają każdemu obiegowi pracować na własnych warunkach.

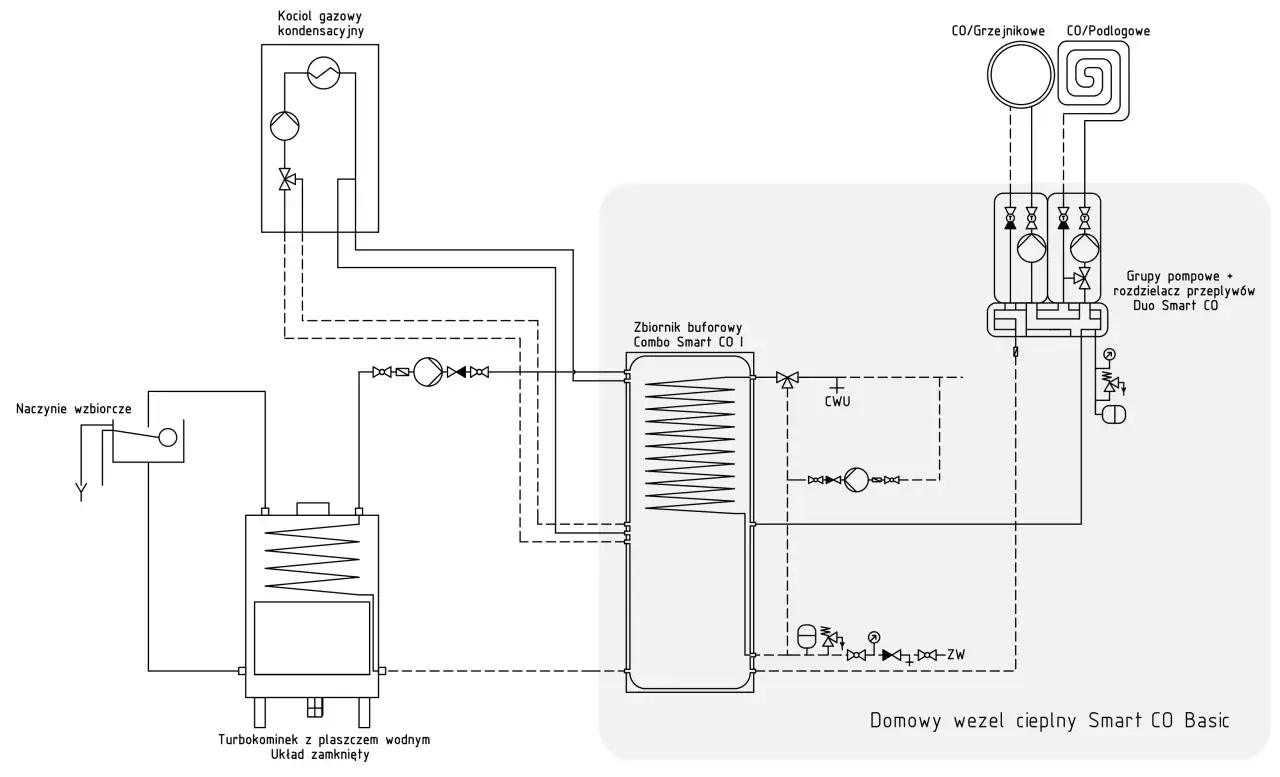

To rozwiązanie szczególnie dobrze sprawdza się tam, gdzie jedna część budynku potrzebuje niskiej temperatury zasilania, a druga wyższej. Daje też spokój przy większej liczbie obiegów, bo pompy nie „szarpią” sobie przepływu. Jeżeli w instalacji pracują dwa niezależne źródła ciepła, np. kocioł i kominek z płaszczem wodnym, tym bardziej nie szedłbym w uproszczenia.
W praktyce zapamiętuję prostą zasadę: im bardziej różne są obiegi, tym mniej opłaca się je sklejać na sztywno. Czasem dodatkowy element w kotłowni kosztuje mniej niż późniejsze poprawki, nerwy i zbyt wysokie rachunki za prąd pompy.
Jeśli więc instalacja ma być stabilna, cicha i przewidywalna, nie kieruję się wyłącznie tym, co da się połączyć fizycznie. Kieruję się tym, co da się potem dobrze wyregulować i utrzymać przez kilka sezonów.
Co sprawdzić przed pierwszym sezonem grzewczym
Po montażu nie zostawiam układu „na oko”. Zanim instalacja zacznie pracować na stałe, przechodzę przez krótki, ale konkretny test. To jest moment, w którym najłatwiej wyłapać drobne niedociągnięcia.
- Sprawdzam szczelność wszystkich połączeń po próbie ciśnieniowej.
- Odpowietrzam każdy rozdzielacz osobno i jeszcze raz po kilku godzinach pracy pompy.
- Porównuję przepływy na obu belkach, żeby żadna gałąź nie była wyraźnie faworyzowana.
- Notuję ustawienia rotametrów i zaworów regulacyjnych, żeby później nie szukać ich „na wyczucie”.
- Robię zdjęcie układu przed zabudową, bo po zamknięciu szafki każda drobna korekta jest prostsza, gdy mam dokumentację pod ręką.
Jeżeli po tych testach jedna część instalacji nadal pracuje wyraźnie gorzej, nie poprawiam objawu samym kręceniem zaworów. Wracam do bilansu przepływu, średnic i sposobu połączenia, bo właśnie tam zwykle leży przyczyna. Dobrze wykonane połączenie dwóch rozdzielaczy nie wymaga ciągłego pilnowania, tylko spokojnej, sensownej regulacji na starcie.
Właśnie tak podchodzę do tematu: najpierw prosty i czytelny schemat, potem poprawny montaż, a dopiero na końcu precyzyjna regulacja. Jeśli to zrobisz w tej kolejności, układ będzie pracował dużo pewniej niż wtedy, gdy zaczyna się od przypadkowego mostkowania przewodów i liczenia, że „jakoś się wyrówna”.
