Gdy bojler grzeje zbyt długo, wyłącza się za wcześnie albo na wyświetlaczu pojawia się błędna temperatura, przyczyną często jest źle umieszczona sonda. Pytanie, gdzie podłączyć czujnik temperatury do bojlera, dotyczy w rzeczywistości dwóch miejsc: fizycznego montażu czujnika w zasobniku oraz podłączenia jego przewodu do właściwego wejścia sterownika.
Najważniejsze zasady montażu czujnika w bojlerze
- Miejsce pomiaru to zwykle fabryczna tuleja lub kieszeń pomiarowa w zasobniku.
- W wielu zbiornikach tuleja znajduje się na wysokości około 1/3 od dołu, ale decydująca jest instrukcja konkretnego modelu.
- Sondę zazwyczaj trzeba wsunąć do oporu, aby dobrze mierzyła temperaturę wody.
- Przewód podłącza się do dedykowanych zacisków sterownika, takich jak CWU, T-CWU, B3 lub S2.
- Czujnika nie wolno podłączać do zasilania 230 V, wyjścia pompy ani przypadkowych zacisków termostatu.
- Brak tulei nie oznacza, że można wiercić zbiornik. W takim przypadku stosuje się wyłącznie rozwiązanie przewidziane przez producenta.
Gdzie umieścić czujnik w zasobniku CWU
Najbezpieczniejsza odpowiedź brzmi: w fabrycznej tulei zanurzeniowej, nazywanej też kieszenią pomiarową albo pochwą czujnika. Jest to metalowa rurka wprowadzona w zbiornik, do której wsuwamy sondę bez kontaktu z wodą użytkową. Nie należy montować czujnika przypadkowo na płaszczu bojlera ani przyklejać go do rury zasilającej wężownicę.
W klasycznych zasobnikach z poziomą tuleją boczną kieszeń często znajduje się w dolnej lub środkowej części zbiornika, mniej więcej na wysokości 1/3 od dna. Taki punkt pozwala sterownikowi kontrolować chłodniejszą warstwę wody i uruchomić dogrzewanie, zanim użytkownikowi zacznie brakować ciepłej wody.

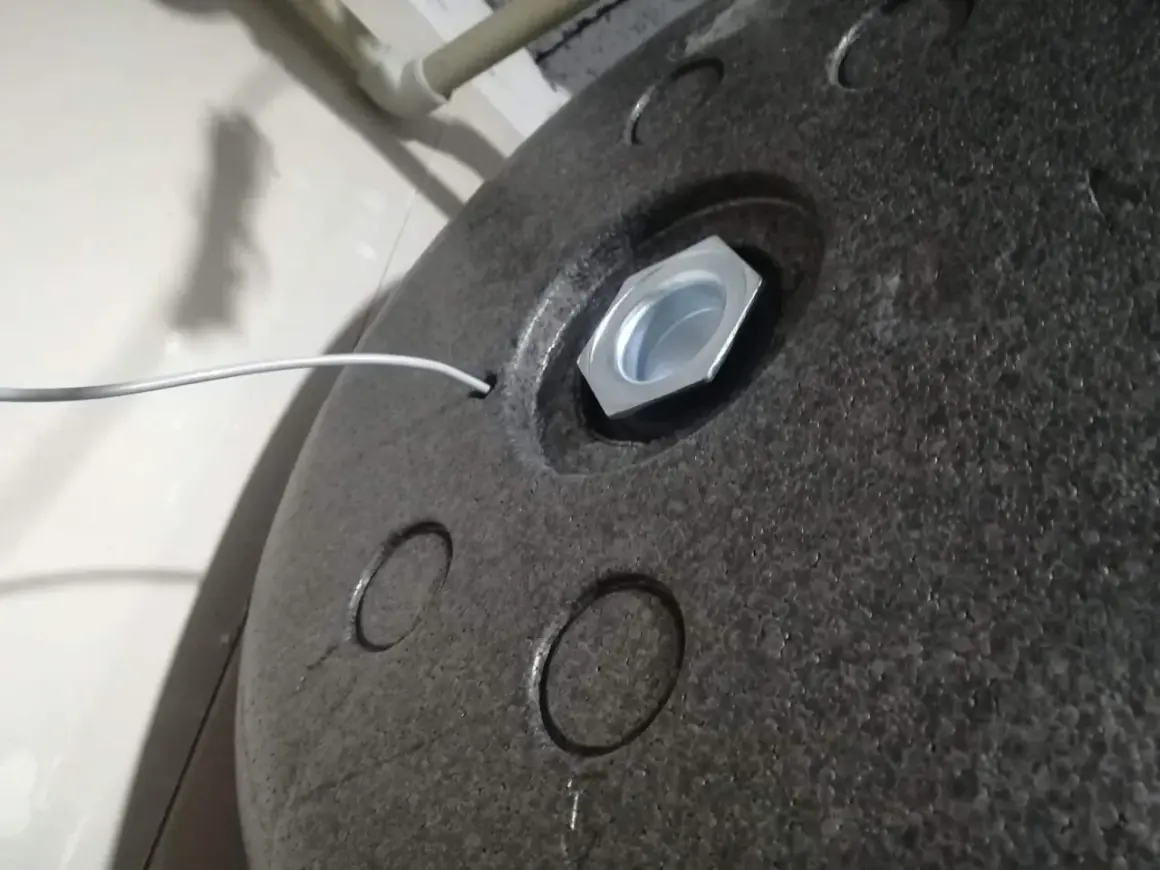

Nie jest to jednak uniwersalna reguła dla każdego bojlera. Niektóre modele mają pionową tuleję w górnej dennicy, a większe zasobniki mogą mieć kilka kieszeni przeznaczonych dla różnych regulatorów, pomp ciepła lub instalacji solarnych. W takim przypadku wybieram miejsce wskazane na schemacie producenta, a nie to, które znajduje się najbliżej przewodu.
Dlaczego wysokość montażu ma znaczenie
Woda w zasobniku układa się warstwowo. Ciepła woda gromadzi się u góry, natomiast chłodniejsza pozostaje niżej. Jeżeli czujnik znajdzie się zbyt wysoko, sterownik może uznać, że cały zbiornik jest już nagrzany, choć w dolnej części nadal znajduje się letnia woda.
Skutek jest łatwy do zauważenia. Kocioł lub pompa ciepła wyłącza się za wcześnie, a po dłuższym prysznicu temperatura szybko spada. Z kolei sonda umieszczona zbyt nisko może powodować dłuższe cykle grzania. To czasem poprawia dostępność ciepłej wody, ale nie zawsze odpowiada sposobowi pracy konkretnego urządzenia.
Jak podłączyć przewód czujnika do sterownika
Fizyczne umieszczenie sondy to dopiero połowa pracy. Drugi etap polega na podłączeniu przewodu do dedykowanego wejścia czujnika zasobnika w kotle, regulatorze albo sterowniku pompy ciepła. Oznaczenia różnią się między producentami. Można spotkać między innymi symbole CWU, T-CWU, B3, S2, DHW lub Sensor Tank.
Nie wolno sugerować się samym położeniem zacisku. Gniazdo znajdujące się obok pompy może wyglądać podobnie, ale jest wyjściem sterującym, a nie wejściem pomiarowym. Czujnik NTC pracuje zwykle na niskim napięciu i przekazuje do automatyki informację o zmianie rezystancji. Podłączenie go do 230 V może uszkodzić sondę i sterownik.
Przeczytaj również: Bojler Elektromet: Wymiana grzałki krok po kroku zrób to bezpiecznie
Bezpieczna kolejność podłączenia
- Wyłącz kocioł, bojler lub regulator i odłącz urządzenie od zasilania.
- Odszukaj w instrukcji schemat zacisków dla czujnika CWU.
- Sprawdź, czy sonda jest zgodna ze sterownikiem. Sam fakt, że ma dwa przewody, nie oznacza pełnej kompatybilności.
- Podłącz przewody do wskazanych zacisków lub włóż fabryczną wtyczkę do odpowiedniego gniazda.
- Poprowadź kabel z dala od przewodów sieciowych, silników i przewodów zapłonowych.
- Uruchom urządzenie i sprawdź, czy sterownik pokazuje temperaturę oraz reaguje na jej spadek.
W wielu sondach NTC kolejność dwóch żył nie ma znaczenia, ale nie należy przyjmować tego za pewnik. Czujniki cyfrowe, sondy komunikacyjne i niektóre zestawy producentów mają własne wymagania. Instrukcja urządzenia zawsze ma pierwszeństwo przed ogólną zasadą.
Montaż czujnika krok po kroku
Przed rozpoczęciem pracy sprawdzam, czy zasobnik ma widoczną tuleję, jaki typ sondy znajduje się w zestawie i czy przewód ma wystarczającą długość. Jeżeli czujnik jest częścią instalacji gazowej, elektrycznej albo pompy ciepła, otwieranie obudowy sterownika może wymagać uprawnień instalatora.
- Zlokalizuj tuleję pomiarową. Zwykle jest to cienka metalowa rurka zakończona otworem przy boku lub na górze zasobnika.
- Usuń zaślepkę albo klips zabezpieczający. Rób to delikatnie, ponieważ element może być schowany pod izolacją.
- Wsuń sondę do oporu. Końcówka czujnika powinna znaleźć się możliwie głęboko w kieszeni, aby nie mierzyć temperatury samego wejścia tulei.
- Zabezpiecz przewód. Nie może zwisać na gorącej rurze, ocierać się o krawędź obudowy ani być naprężony przy zacisku.
- Podłącz przewód do sterownika. Użyj wyłącznie wejścia oznaczonego w dokumentacji dla zasobnika CWU.
- Wykonaj test. Po uruchomieniu sprawdź, czy wskazanie temperatury jest realne i czy urządzenie rozpoczyna grzanie po jej obniżeniu.
Sondy nie wciskam na siłę. Jeżeli zatrzymuje się po kilku centymetrach, w tulei może znajdować się zagięcie, stara sonda albo zabrudzenie. Mocne pchanie może uszkodzić końcówkę i sprawić, że czujnik nie będzie przylegał prawidłowo do dna kieszeni.
Niektórzy producenci dopuszczają użycie dedykowanej pasty termoprzewodzącej, inni tego nie zalecają. Samodzielne wlewanie oleju, silikonu czy przypadkowej pasty do tulei jest złym pomysłem. Każdy materiał w kieszeni może utrudnić późniejsze wyjęcie sondy albo uszkodzić jej osłonę.
Różne typy bojlerów wymagają innego podejścia
| Typ urządzenia | Typowe miejsce sondy | Najważniejsze ograniczenie |
|---|---|---|
| Zasobnik z wężownicą | Fabryczna tuleja, często w dolnej 1/3 zbiornika | Nie montować czujnika na rurze zasilającej wężownicę |
| Zasobnik z pionową kieszenią | Tuleja w górnej części lub dennicy | Sondę zwykle trzeba wsunąć do oporu |
| Bojler elektryczny z własnym termostatem | Fabryczna kapilara lub gniazdo termostatu | Nie dodawać zewnętrznej sondy bez obsługi przez sterownik |
| Zasobnik pompy ciepła | Jedna z kilku kieszeni wskazana w instrukcji | Położenie wpływa na ładowanie i ochronę sprężarki |
| Zasobnik solarny | Oddzielne tuleje dla regulatora solarnego i źródła zapasowego | Nie zamieniać sond między obiegami |
W zwykłym bojlerze elektrycznym z wbudowanym termostatem użytkownik często w ogóle nie powinien podłączać zewnętrznego czujnika. Termostat i jego kapilara są częścią fabrycznego układu regulacji. Dodatkowa sonda ma sens dopiero wtedy, gdy urządzenie współpracuje z zewnętrznym regulatorem, automatyką domu albo innym źródłem ciepła.
W zasobnikach pomp ciepła i układach solarnych położenie czujnika bywa jeszcze ważniejsze. Kilka kieszeni może służyć do różnych funkcji, dlatego zamiana sondy górnej z dolną może zmienić moment uruchamiania grzania, cykl dezynfekcji lub pracę grzałki pomocniczej.
Najczęstsze błędy i objawy złego pomiaru
Najczęściej spotykam sytuację, w której czujnik działa elektrycznie, ale jest wsunięty tylko częściowo. Sterownik pokazuje wtedy temperaturę, jednak pomiar jest opóźniony albo dotyczy głównie ciepła z okolicy otworu. Efektem może być przedwczesne wyłączanie grzania.
- Sonda leży na zewnątrz zasobnika i mierzy temperaturę powietrza lub izolacji.
- Użyto niewłaściwego czujnika, na przykład NTC o innej charakterystyce rezystancji.
- Przewód przedłużono bez zgody producenta. W niektórych urządzeniach dodatkowa długość zmienia wskazanie.
- Kabel poprowadzono równolegle do przewodów 230 V, przez co pojawiają się zakłócenia lub błędy odczytu.
- Czujnik podłączono do wyjścia pompy zamiast do wejścia pomiarowego.
- Sonda została zamieniona z termostatem bezpieczeństwa. Te elementy pełnią różne funkcje i nie mogą się wzajemnie zastępować.
- Uszkodzona jest końcówka lub przewód, co może powodować stałe wskazanie skrajnej temperatury.
Jeżeli po montażu sterownik pokazuje temperaturę bliską minimum albo maksimum, najpierw sprawdzam wtyczkę, ciągłość przewodu i zgodność sondy z regulatorem. Pomiar rezystancji multimetrem ma sens tylko wtedy, gdy znamy charakterystykę konkretnego czujnika. Sama wartość oporu bez tabeli producenta nie daje pewnej diagnozy.
Nie przewiercaj zbiornika, aby dorobić własną kieszeń. Takie działanie może naruszyć powłokę antykorozyjną, izolację i szczelność zasobnika. Jeśli nie ma fabrycznej tulei, trzeba zastosować czujnik powierzchniowy przewidziany przez sterownik albo zlecić dobór rozwiązania instalatorowi.
Jak sprawdzić, czy układ działa poprawnie
Po zamontowaniu sondy ustaw temperaturę zgodnie z instrukcją urządzenia i obserwuj reakcję układu. Gdy temperatura w zasobniku spada, sterownik powinien uruchomić źródło ciepła lub pompę ładującą. Po osiągnięciu nastawy grzanie powinno się wyłączyć, ewentualnie po uwzględnieniu ustawionej histerezy.
Dobrym testem jest porównanie wskazania sterownika z temperaturą na termometrze zasobnika, jeśli urządzenie go ma. Różnica kilku stopni może wynikać z pomiaru w innym miejscu zbiornika, ale nagłe skoki, stała wartość albo brak reakcji na pobór wody wskazują na problem z sondą, przewodem lub konfiguracją.
Przewodu nie przedłużaj automatycznie. Niektóre instrukcje dopuszczają konkretną długość, na przykład do 10 metrów, lecz jest to parametr danego systemu, a nie ogólna norma. Przy większej odległości lepiej użyć przewodu i akcesoriów wskazanych przez producenta niż łączyć przypadkowe żyły.
Poprawny montaż zaczyna się od dokumentacji bojlera
W większości zasobników czujnik temperatury należy wsunąć do fabrycznej tulei pomiarowej, a jego przewód podłączyć do oznaczonego wejścia CWU w sterowniku. Najczęściej sprawdza się dolna część zbiornika, lecz układ konkretnego bojlera może wymagać innego punktu.
Jeżeli masz do czynienia z prostym czujnikiem w kieszeni i jasno opisanymi zaciskami, montaż jest dość prosty. Przy urządzeniu z kilkoma sondami, automatyką pompy ciepła, instalacją solarną lub napięciem sieciowym rozsądniej powierzyć podłączenie instalatorowi. Dobrze umieszczona sonda decyduje nie tylko o komforcie ciepłej wody, lecz także o bezpiecznej i ekonomicznej pracy całego układu.
