Elektroniczny miarkownik ciągu - Jak go zbudować i uniknąć błędów?

Stabilne spalanie w kotle albo piecu nie bierze się z przypadkowego ustawienia klapki, tylko z sensownej kontroli dopływu powietrza i reakcji na zmianę temperatury. W praktyce elektroniczny regulator może pracować przy klapce powietrza, wentylatorze wyciągowym albo przepustnicy w przewodzie, ale każdy z tych wariantów działa inaczej i wymaga innego poziomu ostrożności. Poniżej pokazuję, co naprawdę da się zbudować samemu, z czego taki układ powinien się składać i kiedy lepiej od razu wybrać gotowy moduł.

Najpierw ustal, czy chcesz regulować spalanie, czy sam ciąg kominowy

Ja zaczynam od rozdzielenia dwóch pojęć, bo w praktyce wielu użytkowników wrzuca je do jednego worka. Elektroniczny miarkownik najczęściej nie „steruje kominem” wprost, tylko kontroluje dopływ powietrza do paleniska albo pracę wentylatora, a dopiero pośrednio wpływa na ciąg, temperaturę spalin i stabilność spalania.

Jeśli celem jest równa praca pieca, zwykle wygrywa sterowanie klapką. Jeśli chodzi o rzeczywiste „dławienie” albo wzmacnianie ciągu w kominie, projekt robi się znacznie bardziej wymagający i z mojego punktu widzenia bardzo szybko wychodzi poza typowy domowy garażowy montaż. To ważne rozróżnienie, bo od niego zależy cały dalszy projekt.

Z czego składa się prosty i bezpieczny układ

W sensownym układzie nie zaczynam od płytki „na ślepo”, tylko od listy elementów, które mają działać razem i przejść w tryb bezpieczny po awarii. W praktyce najważniejsze są: czujnik, sterownik, napęd klapki oraz porządne zasilanie i obudowa. Przy kotle i czopuchu nie ma miejsca na prowizorkę.

Na rynku gotowe rozwiązania też nie są już przesadnie drogie. Prostsze układy mechaniczne widzę dziś około 160 zł, a bardziej rozbudowane elektroniczne zestawy dochodzą do okolic 400 zł. To ważna informacja, bo przy takim budżecie samodzielna budowa ma sens głównie wtedy, gdy potrzebujesz dopasowania albo chcesz zrozumieć cały proces, a nie tylko zaoszczędzić kilka złotych.

Jak zbudować sterownik klapki powietrza krok po kroku

Jeżeli pytanie brzmi praktycznie, jak zrobić taki układ samemu, to ja prowadziłbym projekt w tej kolejności. Nie od lutowania, tylko od logiki działania i bezpieczeństwa. Najpierw ma być wiadomo, co robi układ po osiągnięciu temperatury, po zaniku prądu i przy podkładaniu opału.

1. Określam temperaturę zadawaną i histerezę. Histereza to różnica między momentem otwarcia i zamknięcia klapki, która zapobiega ciągłemu „szarpaniu” napędu. W praktyce kilka stopni daje najczęściej rozsądny kompromis.
2. Wybieram miejsce czujnika. Najlepiej montować go na rurze wyjściowej z kotła, możliwie blisko źródła ciepła, tak aby kabel schodził w dół i nie pracował w gorącej strefie.
3. Dobieram napęd do lekkiej klapki, a nie odwrotnie. Jeśli mechanika wymaga dużej siły, elektronika zacznie walczyć z kotłem zamiast go regulować.
4. Ustalam pozycję bezpieczną. Po zaniku zasilania klapka powinna się zamknąć albo przynajmniej ograniczyć dopływ powietrza. To prostsze i bezpieczniejsze niż liczenie na „ostatni stan”.
5. Dodaję tryby rozpalania i wygaszania. Przy rozpalaniu klapka otwiera się szerzej, przy wygaszaniu zamyka stopniowo. To daje stabilniejszą pracę niż prosty schemat włącz/wyłącz.
6. Wszystko zamykam w obudowie i prowadzę przewody tak, żeby nie dotykały gorących elementów. Przy zasilaniu 230 V nie robię skrętek ani połączeń „na chwilę”.
7. Testuję układ na zimnym kotle, a dopiero potem na realnym paleniu. Najpierw sprawdzam ruch klapki ręcznie, później reakcję na wzrost temperatury i dopiero wtedy dopracowuję nastawy.

W dobrze zrobionym układzie nie chodzi o spektakularny efekt, tylko o przewidywalność. Jeśli piec po dojściu do temperatury zadanej dalej „pompkuje” ogniem, zwykle problem nie leży w samej elektronice, tylko w źle dobranym napędzie, złym miejscu czujnika albo zbyt agresywnych nastawach.

Jak zamontować i skalibrować układ przy kotle

Przy montażu trzymam się zasady: zimny kocioł, odłączone zasilanie i jasny plan, gdzie ma pracować mechanika. To nie jest miejsce na improwizację, zwłaszcza jeśli instalacja ma już swoje lata, a czopuch i drzwiczki były wcześniej wielokrotnie przerabiane.

• Sprawdzam, czy producent kotła dopuszcza taki sposób sterowania. W wielu przypadkach to detal, ale bywa też warunkiem gwarancji i bezpiecznej pracy.
• Montuję czujnik blisko kotła, nie na przypadkowym odcinku rury. Im dalej od źródła, tym większe opóźnienie reakcji.
• Ustawiam klapkę tak, aby przy starcie była domyślnie zamknięta lub prawie zamknięta, ale bez klinowania.
• Jeśli napęd pracuje na cięgno lub łańcuszek, pilnuję lekkiego napięcia i prostego przebiegu linki. Przy montażu bocznym nie robię dużego odchylenia od pionu.
• Po pierwszym rozpaleniu koryguję nie siłownik, tylko najpierw nastawy i pozycję czujnika. Mechanika ma być tylko wykonawcą, a nie głównym źródłem problemu.

Jeżeli mówimy już nie o klapce przy kotle, ale o wentylatorze wyciągowym albo innym urządzeniu montowanym przy samym kominie, wtedy wchodzę w tryb ostrożniejszy: przegląd przewodu, ocena stanu technicznego i montaż przez osobę, która zna temat kominów. W Polsce przewody kominowe podlegają okresowej kontroli co najmniej raz w roku, a przy instalacjach z wymuszonym ciągiem kontrolę wykonuje osoba z odpowiednimi uprawnieniami budowlanymi. To nie jest formalność do odhaczenia, tylko realny warunek bezpieczeństwa.

Najczęstsze błędy, które psują działanie i bezpieczeństwo

W takich projektach najwięcej szkód robi nie sama elektronika, tylko zły montaż i zbyt duża wiara w to, że „jakoś to będzie działać”. Ja najczęściej widzę te same problemy:

• Czujnik jest za daleko od kotła, więc reaguje z opóźnieniem i sterownik stale spóźnia się z zamykaniem klapki.
• Napęd jest za mocny, przez co pracuje zbyt brutalnie, obciąża mechanikę i powoduje skoki temperatury.
• Brakuje pozycji bezpiecznej, więc po zaniku prądu układ nie wie, co ma zrobić z dopływem powietrza.
• Układ został pomylony z regulacją komina, chociaż tak naprawdę steruje tylko spalaniem w palenisku.
• Kalibrację robiono przy skrajnych warunkach pogodowych, a potem okazało się, że przy normalnej pracy wszystko zachowuje się inaczej.
• Komin i czopuch są brudne albo rozszczelnione, więc nawet dobry sterownik nie ma szans ustabilizować pracy instalacji.

Do tego dochodzi jeszcze jeden błąd, który często pomija się w poradnikach: montaż przy urządzeniu, którego producent nie przewidział do takiej automatyki. Wtedy można sobie samodzielnie dołożyć kłopotów więcej niż korzyści, a czasem po prostu stracić gwarancję. Z mojego punktu widzenia lepiej ograniczyć projekt niż później walczyć z nieprzewidywalnym spalaniem.

Kiedy gotowy zestaw będzie lepszy niż własna konstrukcja

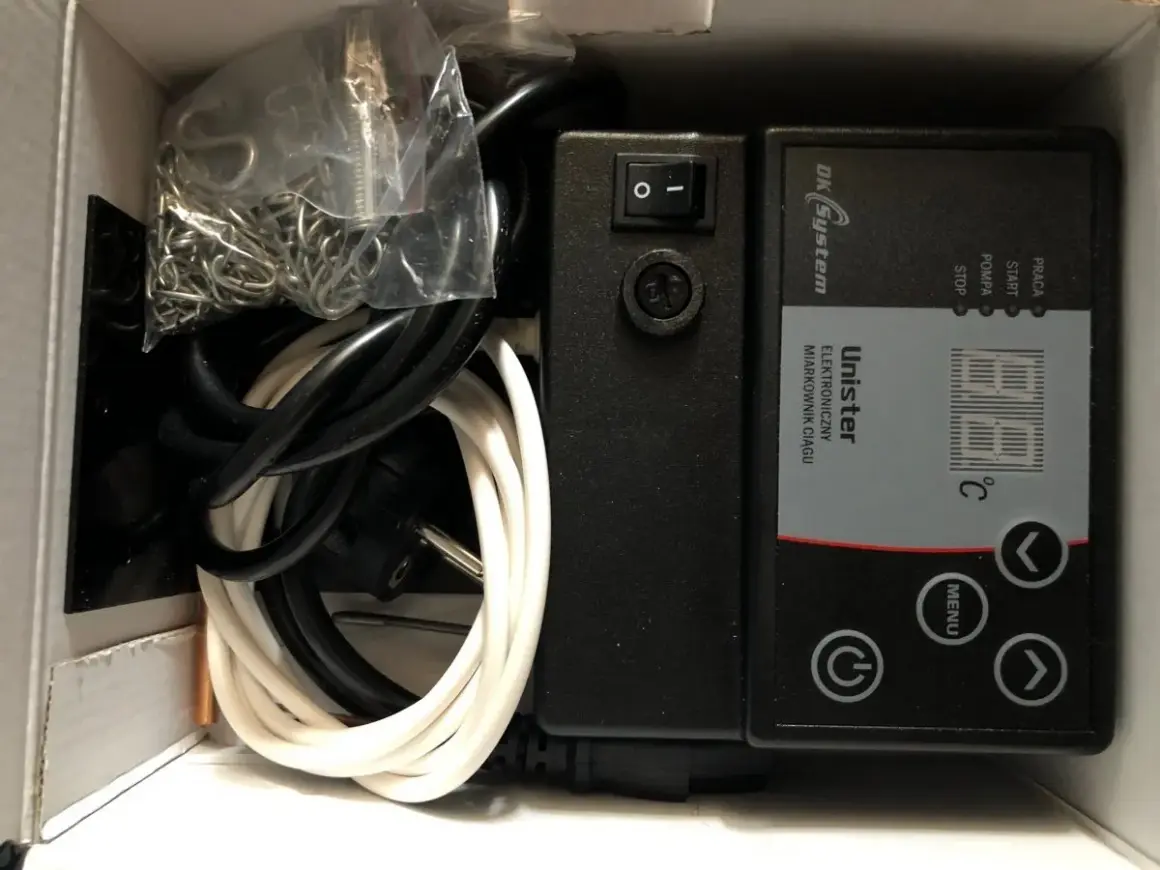

Nie zawsze opłaca się budować sterownik od zera. Zaskakująco często gotowy komplet wygrywa nie tylko czasem, ale też przewidywalnością działania. Jeśli masz prosty piec na paliwo stałe i chcesz głównie stabilnej temperatury, gotowy elektroniczny miarkownik zwykle wystarcza. Jeśli natomiast chcesz rozwiązać problem „komin ciągnie za mocno” albo „za słabo”, robi się z tego osobny projekt, często lepiej oddany w ręce instalatora.

Jeżeli mam być szczery, przy obecnych cenach gotowych zestawów własna budowa opłaca się głównie wtedy, gdy chcesz mieć pełną kontrolę nad działaniem albo uczysz się automatyki. Jeśli celem jest po prostu wygodniejsze palenie i stabilniejsza temperatura, gotowy moduł zwykle szybciej rozwiązuje problem niż projektowanie wszystkiego od zera. To szczególnie ważne przy starszych piecach, gdzie każdy błąd w mechanice od razu odbija się na komforcie i bezpieczeństwie.

Co jeszcze sprawdzam przed pierwszym sezonem grzewczym

Zanim zostawię taki układ samemu sobie, robię krótką kontrolę całej instalacji. To drobiazgi, ale właśnie one decydują o tym, czy sterownik będzie pracował spokojnie, czy zacznie tylko maskować inne usterki.

• Sprawdzam drożność komina, czopucha i kanałów doprowadzających powietrze.
• Testuję reakcję klapki po odłączeniu zasilania.
• Oglądam, czy przewody nie dotykają gorących elementów i czy izolacja nie ma śladów przegrzania.
• Upewniam się, że czujnik nie został przestawiony podczas czyszczenia lub dosypywania opału.
• Przed sezonem zlecam przegląd kominiarski i nie odkładam go „na później”.

Największą korzyść z elektronicznego miarkownika daje nie sam gadżet, tylko to, że piec pracuje równiej, czyściej i bez ciągłego ręcznego korygowania dopływu powietrza. Jeśli podejdziesz do projektu jak do elementu instalacji grzewczej, a nie jak do zabawki elektronicznej, zyskasz realny komfort i mniejsze ryzyko błędu. Jeśli chcesz, w kolejnym kroku mogę rozpisać osobno prosty schemat takiego układu dla kotła na paliwo stałe albo porównać gotowe modele pod konkretny budżet.
