Deflektor w kotle na ekogroszek nie jest dodatkiem „na wszelki wypadek”. To on rozbija płomień, zatrzymuje spaliny w komorze na dłużej i pomaga wymiennikowi odebrać więcej ciepła z procesu spalania. W praktyce dobrze dobrany element wpływa na czystsze palenie, mniejsze zabrudzenie kotła i spokojniejszą pracę palnika.
W tym poradniku pokazuję, na co patrzę przy wyborze: materiał, kształt, moc kotła, wysokość zawieszenia i objawy, że coś jest ustawione źle. Dzięki temu łatwiej kupić właściwy element i nie przepłacić za część, która nie pasuje do konkretnego palnika.
Najważniejsze rzeczy przy wyborze deflektora
- Najpierw sprawdź DTR kotła - w wielu modelach producent narzuca konkretny typ i wysokość zawieszenia.
- W kotłach retortowych najczęściej spotyka się żeliwny krążek, a w nowszych konstrukcjach także warianty ceramiczne lub stalowo-ceramiczne.
- Za nisko zawieszony deflektor może się szybciej przepalać, a za wysoko traci część swojej funkcji.
- Po doborze liczy się nie tylko sam element, ale też rodzaj pręta, hak i sposób mocowania.
- Jeśli kocioł kopci, robi spieki albo zużywa więcej opału, problem nie zawsze leży w deflektorze - często winne są też powietrze i ustawienia sterownika.
Co robi deflektor w kotle i dlaczego ma znaczenie

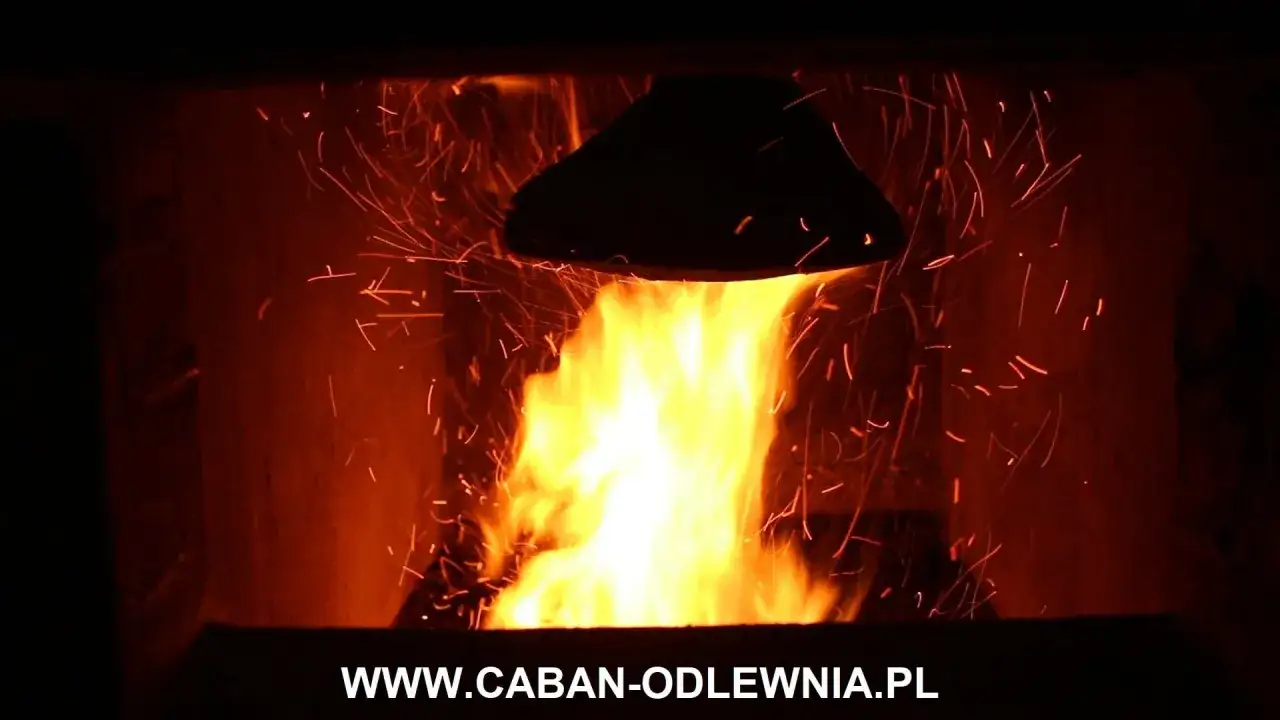

W kotle retortowym deflektor ma bardzo konkretne zadanie: utrzymać płomień w strefie spalania i rozbić go tak, żeby ciepło nie uciekło od razu do komina. W instrukcjach producentów spotyka się właśnie takie wyjaśnienie funkcji tego elementu - ma on rozpraszać płomień, wydłużać drogę spalin i poprawiać odbiór ciepła przez ściany komory oraz wymiennik. Dzięki temu dopalają się gazy i drobne cząstki paliwa, które bez takiego „hamulca” potrafiłyby wyjść z kotła zbyt szybko.
Ja patrzę na to tak: deflektor nie robi magii, tylko porządkuje spalanie. Jeśli płomień jest za krótki, za mocno kopci albo ucieka bokiem, sam krążek nie uratuje źle ustawionego nadmuchu. Ale dobrze dobrany element potrafi wyraźnie poprawić stabilność pracy kotła, ograniczyć sadzę i zmniejszyć temperaturę, która bezpośrednio uderza w metalowe elementy wymiennika.
To ważne także z punktu widzenia trwałości. Płomień nie powinien walić prosto w ścianki ani w delikatne elementy komory. Deflektor działa więc trochę jak tarcza i trochę jak rozdzielacz ciepła. Kiedy już wiadomo, po co on w ogóle jest, można sensownie przejść do wyboru właściwego typu.
Jaki typ deflektora sprawdza się najlepiej
W kotłach na ekogroszek najczęściej spotyka się trzy podejścia: żeliwny deflektor, wariant ceramiczny oraz elementy stalowo-ceramiczne lub zestawy przewidziane przez producenta. W praktyce wybór nie sprowadza się do tego, co jest „lepsze w ogóle”, tylko co pasuje do konkretnej komory spalania i palnika.
| Typ deflektora | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjna cena |
|---|---|---|---|---|
| Żeliwny krążek | Klasyczne kotły retortowe na ekogroszek, gdy producent przewiduje prosty układ zawieszenia | Wysoka odporność cieplna, dobra akumulacja ciepła, zwykle najłatwiejszy do dobrania | Jest ciężki, bywa wrażliwy na nieprawidłową wysokość i źle dobrane mocowanie | Najczęściej ok. 60-120 zł |
| Ceramiczny | Gdy instrukcja kotła przewiduje taki element albo gdy komora pracuje w wyższej temperaturze | Bardzo dobra odporność na temperaturę, pomaga utrzymać ciepło w strefie spalania | Bardziej kruchy przy uderzeniu i przy montażu, zwykle droższy | Najczęściej ok. 150-300 zł |
| Stalowo-ceramiczny lub zestaw systemowy | W nowszych konstrukcjach, gdzie producent przewidział konkretną geometrię i zestaw części | Dobrze dopasowany do konkretnego palnika, często poprawia stabilność spalania | Ma mniejszą uniwersalność, trzeba trzymać się modelu kotła | Zwykle od ok. 180 zł wzwyż |
Z mojego doświadczenia wynika, że w typowym kotle retortowym największy sens ma oryginalny element dobrany po modelu palnika, a nie „uniwersalny” zamiennik kupiony tylko po wymiarze z aukcji. W niektórych konstrukcjach deflektor pracuje razem z płytą ceramiczną albo innym elementem dopalającym, więc sama odporność na temperaturę to za mało - liczy się także geometria całej komory spalania. Kiedy typ jest już wybrany, zostaje dopasowanie go do mocy i sposobu zawieszenia.
Jak dopasować go do modelu, mocy i palnika
Najważniejsza zasada jest prosta: deflektor dobiera się do konkretnego kotła, a nie „na oko” do ogólnej mocy. DTR, tabliczka znamionowa i dokumentacja palnika są tu ważniejsze niż opis w sklepie. Jeśli wymieniasz stary element, warto też porównać jego średnicę, grubość i sposób mocowania, bo dwa kotły o podobnej mocy mogą mieć zupełnie inny układ zawieszenia.
- Sprawdź model kotła i palnika - to pierwszy filtr, który eliminuje większość pomyłek.
- Odczytaj moc nominalną - 15 kW, 25 kW czy 50 kW to nie detal, tylko punkt wyjścia do doboru wysokości i rozmiaru.
- Zweryfikuj rodzaj mocowania - pręt, hak, oczko lub uchwyt muszą pasować do istniejącej konstrukcji.
- Nie zmieniaj wymiaru „dla lepszego efektu” - większy deflektor nie zawsze poprawia spalanie.
- Porównaj stary element z nowym - szczególnie jeśli poprzedni pracował bezproblemowo, a chcesz wymienić go profilaktycznie.
W dokumentacjach producentów spotyka się najczęściej taki układ wysokości zawieszenia: dla kotłów 17-25 kW minimum 15 cm nad górną krawędzią retorty, dla 50 kW również zwykle 15 cm, a przy 75-100 kW około 20 cm. To nie jest jednak uniwersalna norma dla wszystkich urządzeń, tylko bardzo praktyczny punkt odniesienia. Jeśli instrukcja Twojego kotła podaje inną wartość, trzeba trzymać się właśnie jej.
| Moc kotła | Typowa wysokość zawieszenia | Co to oznacza w praktyce |
|---|---|---|
| 17-25 kW | min. 15 cm nad górną krawędzią retorty | Element ma rozbić płomień, ale nie dusić palnika |
| 50 kW | min. 15 cm | Przy tej mocy ważne jest dobre rozproszenie płomienia i stabilny nadmuch |
| 75-100 kW | min. 20 cm | Większa komora zwykle wymaga wyższego zawieszenia i mocniejszego, bardziej odpornego elementu |
Warto też pamiętać o paliwie. W części dokumentacji wyraźnie ostrzega się, że węgiel koksujący przyspiesza zużycie deflektora i innych żeliwnych części. Jeśli użytkownik zmienia sortyment opału bez korekty ustawień, potem łatwo obwinia sam deflektor, choć problem zaczyna się wcześniej. To właśnie dlatego sam dobór części i dobór paliwa trzeba traktować razem, a nie osobno.

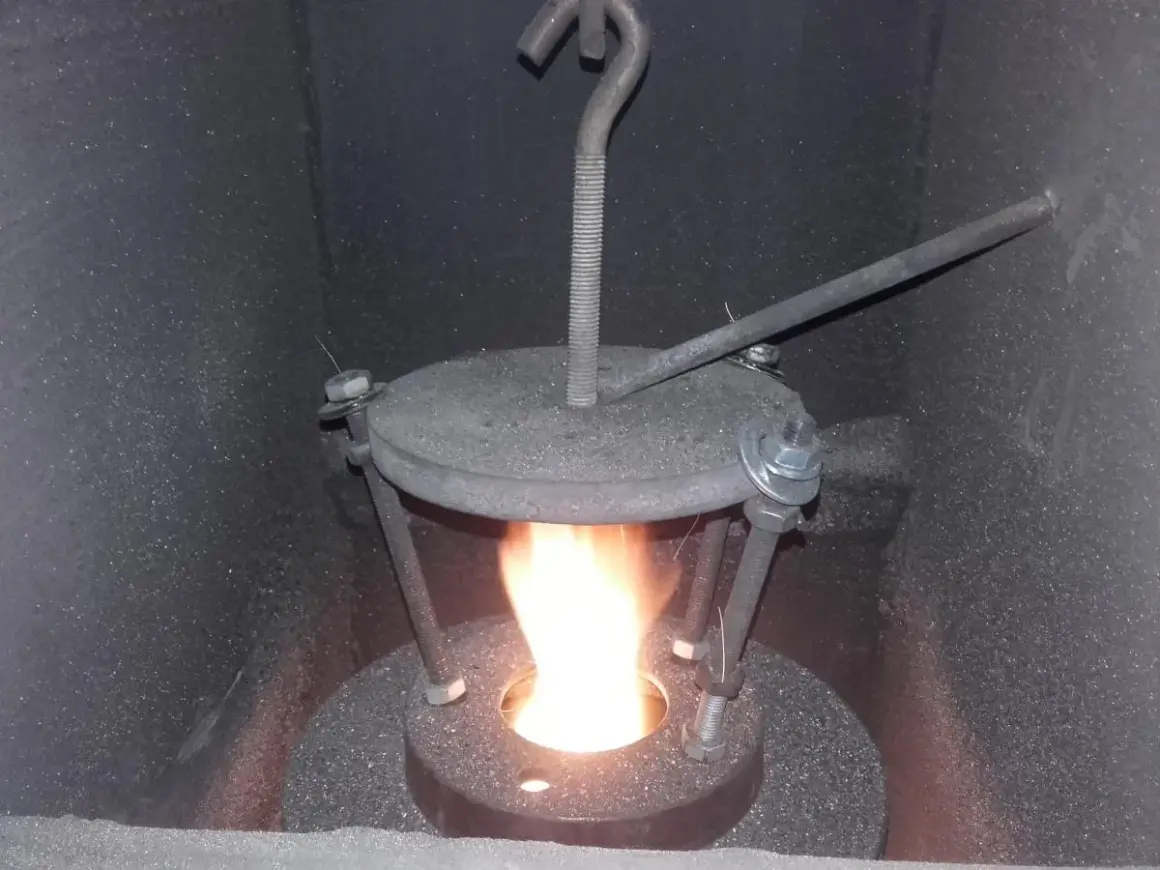

Jak zamontować i ustawić wysokość nad paleniskiem
Montaż nie powinien być improwizacją. Najpierw kocioł musi być wygaszony i wystudzony, potem trzeba sprawdzić, czy uchwyt, pręt i sam deflektor są zgodne z dokumentacją. W wielu konstrukcjach deflektor zawiesza się na pręcie żaroodpornym o średnicy 10 mm, ale znowu - to zależy od modelu, więc nie uznaję tego za regułę absolutną.
- Wyłącz kocioł, poczekaj aż całkowicie ostygnie i otwórz komorę dopiero wtedy, gdy nie ma ryzyka poparzenia.
- Sprawdź, czy stary element nie zostawił pęknięć, nadtopień albo śladów niewłaściwego zawieszenia.
- Zawieś nowy deflektor centralnie nad paleniskiem, bez przechyłu na jedną stronę.
- Ustaw wysokość zgodnie z DTR, a jeśli instrukcja podaje zakres, zacznij od wartości zalecanej przez producenta.
- Po rozruchu obserwuj płomień przez 10-15 minut i sprawdź, czy jest jasny, spokojny i dobrze rozproszony.
- Jeśli płomień mocno uderza w element albo kopci, koryguj przede wszystkim nadmuch i ustawienia spalania, a nie od razu „na ślepo” wysokość zawieszenia.
Tu zwykle wychodzą największe błędy. Zbyt niski montaż potrafi przegrzewać element i przyspieszać jego zużycie, a zbyt wysoki odbiera mu sens, bo płomień przelatuje pod nim zbyt swobodnie. Dobrze ustawiony deflektor nie ma być przeszkodą dla ognia, tylko kontrolowanym punktem odbicia płomienia. Kiedy wysokość jest już ustawiona, łatwo rozpoznać, czy wszystko działa prawidłowo, czy trzeba szukać problemu gdzie indziej.
Jak rozpoznać zły dobór albo zużycie
Najczęściej nie widać od razu, że coś jest nie tak. Kocioł po prostu zaczyna pracować gorzej: szybciej brudzi się sadzą, pali więcej opału, a płomień wygląda mniej stabilnie. Ja zawsze patrzę na objawy, bo one szybciej mówią prawdę niż sam opis części w sklepie.
| Objaw | Co może oznaczać | Co zrobić |
|---|---|---|
| Czarny nalot i szybkie brudzenie wymiennika | Za mało dopalania spalin, deflektor za wysoko albo zbyt mały względem komory | Sprawdź ustawienie, dopływ powietrza i zgodność z DTR |
| Płomień uderza prosto w element i „wali” w jedną stronę | Deflektor jest źle zawieszony, krzywo osadzony albo za niski | Skoryguj wysokość i wycentruj zawieszenie |
| Dużo spieków na palniku | Zbyt wysoka temperatura w strefie spalania, nadmiar powietrza albo paliwo gorszej jakości | Nie szukaj winy wyłącznie w deflektorze, sprawdź też nadmuch i opał |
| Pęknięcia, wykruszenia lub odkształcenia | Naturalne zużycie albo zbyt ciężka praca w wysokiej temperaturze | Wymień element, bo naprawa zwykle się nie opłaca |
| Wyraźny wzrost zużycia opału | Spalanie nie dopala gazów tak skutecznie jak powinno | Zweryfikuj dobór deflektora i ustawienia kotła |
Ważna rzecz: deflektor nie jest jedyną przyczyną problemów. Zły nadmuch, zabrudzony palnik, słaby ekogroszek albo nieszczelności komory potrafią dać bardzo podobne objawy. Jeśli więc nowa część po kilku tygodniach wygląda źle, nie zakładałbym od razu, że „tak ma być” - najpierw sprawdzam spalanie jako całość. To prowadzi już do najpraktyczniejszego pytania: co mieć pod ręką przed zakupem, żeby nie wrócić z kolejną niepasującą częścią.
Co przygotować przed zakupem, żeby nie wrócić po zły element
Najbezpieczniej wychodzę z założenia, że do zakupu trzeba przygotować nie tylko nazwę kotła, ale też kilka detali technicznych. Dzięki temu sprzedawca albo serwisant może dobrać część bez zgadywania. To szczególnie ważne, bo z pozoru podobne deflektory potrafią różnić się średnicą, grubością, kształtem zawieszenia i wysokością pracy nad paleniskiem.
- Model kotła i, jeśli to możliwe, model palnika.
- Moc nominalną urządzenia.
- Zdjęcie starego deflektora z kilku stron.
- Wymiary: średnicę, grubość i rozstaw otworów lub punktów zawieszenia.
- Informację, czy kocioł pracuje z rusztem awaryjnym, płytą ceramiczną albo innym elementem dopalającym.
- Numer instrukcji lub oznaczenie z tabliczki znamionowej.
Jeśli mam zamknąć temat w jednej praktycznej wskazówce, powiedziałbym tak: najlepszy deflektor to ten, który pasuje do konkretnego kotła, trzyma właściwą wysokość nad paleniskiem i współpracuje z całym układem spalania. W dobrze dobranym zestawie kocioł mniej kopci, lepiej dopala gazy i rzadziej wymaga walki z sadzą oraz spiekami. A jeśli coś budzi wątpliwości, lepiej porównać część z dokumentacją niż kierować się samym opisem sprzedażowym - przy kotłach na ekogroszek to zwykle oszczędza i pieniądze, i nerwy.
