Czujnik temperatury podajnika to drobny element, który ma duże znaczenie dla bezpieczeństwa kotła i stabilnej pracy całego układu podawania paliwa. Najkrócej: gdzie jest czujnik temperatury podajnika? Zwykle na metalowym korpusie podajnika ślimakowego, między zasobnikiem a palnikiem, tak aby reagował na przegrzewanie tam, gdzie żar mógłby cofnąć się do paliwa. W tym tekście pokazuję, jak go znaleźć, jak rozpoznać poprawny montaż i co sprawdzić, gdy sterownik zgłasza alarm albo podajnik pracuje nienaturalnie.
Najważniejsze informacje o lokalizacji i roli czujnika
- Najczęściej czujnik jest zamocowany bezpośrednio na podajniku paliwa, nie na zasobniku i nie na samym palniku.
- Ma reagować na wzrost temperatury w strefie transportu paliwa, czyli tam, gdzie liczy się czas reakcji.
- W wielu kotłach przewód prowadzi do sterownika i bywa opisany jako wejście czujnika podajnika, często oznaczane skrótem lub numerem zacisku.
- Jeśli czujnik jest luźny, odklejony albo źle dociśnięty, sterownik może odczytywać temperaturę z opóźnieniem lub błędnie.
- Przed sprawdzaniem trzeba odłączyć zasilanie i poczekać, aż kocioł ostygnie.

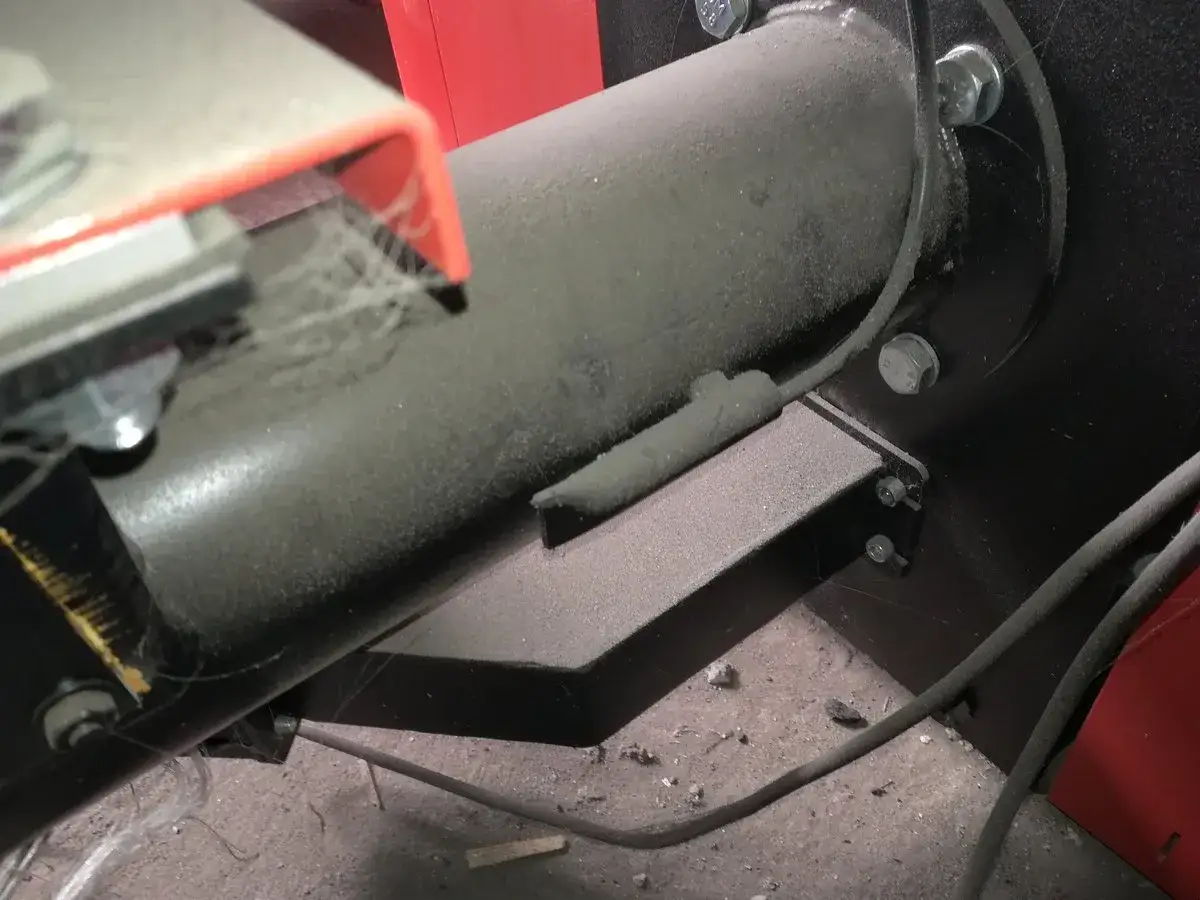

Najczęściej szukaj go na metalowym korpusie podajnika
W praktyce nie chodzi o jeden identyczny punkt dla wszystkich kotłów, tylko o tę samą strefę funkcjonalną: miejsce, w którym podajnik ślimakowy transportuje pellet z zasobnika do palnika. W instrukcjach sterowników PELLPAL czujnik temperatury podajnika ma być zamocowany właśnie na podajniku paliwa, który podaje pelet do palnika, a to bardzo dobrze pokazuje logikę całego montażu.
Ja patrzę na to w prosty sposób: czujnik ma pilnować najbardziej newralgicznego odcinka transportu paliwa, czyli części, która w razie cofnięcia żaru może się nagrzać szybciej niż reszta kotła. Dlatego najczęściej znajdziesz go:
| Miejsce | Jak to zwykle wygląda | Dlaczego akurat tam |
|---|---|---|
| Korpus podajnika ślimakowego | Czujnik dociśnięty do metalowej obudowy, często pod osłoną | Najlepiej wyłapuje lokalny wzrost temperatury w strefie transportu paliwa |
| Okolice wyjścia paliwa do palnika | Element zamocowany przy końcu rury podajnika lub przy połączeniu z palnikiem | To punkt, w którym ryzyko przegrzania bywa największe |
| Pod osłoną lub izolacją podajnika | Nie widać go od razu, ale przewód i czujnik są ukryte po zdjęciu pokrywy serwisowej | Ochrona przed uszkodzeniem mechanicznym i stabilniejszy odczyt |
Ważny szczegół: jeśli masz w kotle kilka czujników, nie myl tego od podajnika z czujnikiem wody kotłowej albo spalin. To nie ten sam element i nie działa on w tym samym miejscu. Gdy lokalizacja jest już jasna, łatwiej przejść do praktycznego szukania w samej kotłowni.
Jak znaleźć czujnik bez rozbierania całego kotła
Ja zawsze zaczynam od bezpiecznego odłączenia urządzenia i obejrzenia układu z zewnątrz. Nie trzeba od razu rozkręcać pół kotła, bo w większości przypadków wystarczy logicznie prześledzić przewód i sprawdzić, gdzie kończy się na obudowie podajnika.
- Wyłącz kocioł z zasilania i odczekaj, aż wystygnie.
- Otwórz tylko te osłony, które są potrzebne do oględzin podajnika i przewodu czujnika.
- Poszukaj cienkiego przewodu prowadzącego do sterownika, często oznaczonego jako wejście czujnika podajnika. W niektórych sterownikach spotkasz oznaczenie podobne do C5.
- Sprawdź, czy czujnik nie jest schowany pod izolacją, pod blachą osłonową albo przy samym końcu rury podajnika.
- Oceń, czy element jest dociśnięty do metalu i czy nic go nie odsunęło od powierzchni po serwisie albo czyszczeniu.
Jeżeli przewód biegnie w stronę palnika, a sam czujnik nie jest od razu widoczny, to zwykle dobry znak: wielu producentów ukrywa go pod osłoną, żeby nie był narażony na przypadkowe uszkodzenie. Szukaj więc nie tylko samej końcówki czujnika, ale też miejsca jego styku z metalową częścią podajnika. Kiedy już go znajdziesz, najważniejsze staje się pytanie, czy został zamontowany poprawnie.
Po czym poznać poprawny montaż, a po czym od razu widać błąd
Poprawny montaż czujnika to nie tylko jego obecność, ale przede wszystkim dobry kontakt z elementem, który ma mierzyć. Jeśli czujnik wisi luźno, opiera się o izolację albo styka się z przypadkowym miejscem, sterownik dostaje spóźniony sygnał. A w układzie podawania paliwa spóźnienie bywa groźniejsze niż sama awaria.
- Dobry montaż to mocne dociśnięcie do metalowego korpusu podajnika.
- Zły montaż to wiszący przewód, luźna opaska albo czujnik przyklejony w miejscu, które nie oddaje temperatury metalu.
- Dobry montaż oznacza też brak kontaktu z ruchomymi częściami, ostrymi krawędziami i miejscami, gdzie przewód może się przetrzeć.
- Zły montaż często kończy się tym, że kocioł reaguje zbyt wcześnie albo zbyt późno.
W praktyce najbardziej podejrzane są dwa błędy. Pierwszy to zbyt luźne osadzenie, przez które czujnik „widzi” temperaturę powietrza zamiast obudowy podajnika. Drugi to montaż zbyt blisko gorących stref palnika, przez co sterownik dostaje zawyżony odczyt i zaczyna niepotrzebnie ograniczać pracę układu. Jeśli czujnik był niedawno wymieniany, ja zawsze sprawdzam właśnie te dwa miejsca w pierwszej kolejności.
To prowadzi do kolejnego problemu: nawet poprawnie wyglądający montaż nie zawsze oznacza, że układ działa tak, jak powinien.
Co się dzieje, gdy czujnik jest uszkodzony albo źle ustawiony
Uszkodzony albo źle osadzony czujnik potrafi wywołać chaos, który na pierwszy rzut oka wygląda jak problem z paliwem, sterownikiem albo samym palnikiem. W dokumentacji kotłów na pellet producenci zwracają uwagę, że przy cofnięciu płomienia do podajnika winny może być właśnie uszkodzony lub nieprawidłowo zamontowany czujnik temperatury podajnika.
Najczęstsze objawy, które warto traktować poważnie, to:
- alarm cofnięcia płomienia lub podejrzenie przegrzania podajnika,
- nagłe zatrzymywanie podajnika mimo pozornie normalnej pracy kotła,
- zbyt szybkie ograniczanie podawania paliwa,
- nierówna praca palnika po czyszczeniu lub serwisie,
- powracające błędy mimo tego, że paliwo i ciąg kominowy są w porządku.
Warto przy tym uważać na pochopne wnioski. Taki objaw nie oznacza automatycznie, że winny jest tylko czujnik. Czasem przyczyna leży w nadmiernym nagromadzeniu popiołu, zbyt słabym ciągu kominowym, brudnym palniku albo złych parametrach podawania. Ale jeśli alarm dotyczy podajnika, czujnik i jego montaż trzeba sprawdzić bardzo wcześnie, bo to jeden z elementów bezpieczeństwa całego układu.
Gdy ktoś pyta mnie, gdzie jest czujnik temperatury podajnika, zwykle ma już za sobą przynajmniej jeden alarm. Wtedy nie chodzi tylko o lokalizację, ale o zrozumienie, jak ten element współpracuje z resztą zabezpieczeń.
Czujnik podajnika, czujnik kotła i STB to trzy różne elementy
To bardzo częste nieporozumienie. W kotle na pellet masz kilka czujników, ale każdy pilnuje czegoś innego. Czujnik podajnika obserwuje strefę transportu paliwa, czujnik kotła mierzy temperaturę wody, a STB to zabezpieczenie awaryjne, które odcina pracę urządzenia przy zbyt wysokiej temperaturze. Nie warto ich wrzucać do jednego worka, bo wtedy łatwo szukać usterki w złym miejscu.
| Element | Gdzie zwykle jest | Po co działa | Co robi przy problemie |
|---|---|---|---|
| Czujnik temperatury podajnika | Na korpusie podajnika ślimakowego lub przy strefie wyjścia paliwa | Chroni przed przegrzaniem podajnika i cofnięciem żaru | Może wywołać alarm lub zatrzymać podawanie paliwa |
| Czujnik temperatury kotła | W tulei pomiarowej w kotle, zwykle przy obiegu wody | Pomaga sterować pracą kotła według temperatury wody | Wpływa na modulację pracy palnika i pomp |
| STB | W górnej części kotła, jako zabezpieczenie termiczne | Chroni urządzenie przed przegrzaniem awaryjnym | Odcina wentylator i podajnik, gdy temperatura przekroczy bezpieczny poziom |
Ja traktuję to rozróżnienie jako podstawę diagnostyki. Jeśli kocioł źle moduluje temperaturę wody, szukam najpierw czujnika kotła i nastaw. Jeśli pojawia się problem z podajnikiem albo alarm cofnięcia żaru, patrzę na czujnik podajnika, jego pozycję i stan przewodu. Dopiero potem sprawdzam resztę układu, bo inaczej łatwo niepotrzebnie wymieniać sprawne elementy.
Co jeszcze sprawdzam, zanim uznam czujnik za winny
W praktyce czujnik bardzo często jest tylko pierwszym widocznym tropem, a nie jedyną przyczyną problemu. Dlatego przed decyzją o wymianie sprawdzam jeszcze kilka rzeczy, które potrafią dać identyczne objawy.
- Czy przewód czujnika nie jest przetarty, przygnieciony albo poluzowany na złączce.
- Czy sam czujnik nie odsunął się od metalowej powierzchni po czyszczeniu lub naprawie.
- Czy podajnik i okolice palnika nie są nadmiernie zabrudzone, bo osad potrafi pogorszyć odprowadzanie ciepła.
- Czy ustawienia podawania paliwa i nadmuchu nie są zbyt agresywne jak na dany opał.
- Czy problem nie wraca tylko przy określonym paliwie, bo słaba jakość pelletu często podnosi temperaturę pracy palnika.
Jeśli po takim sprawdzeniu alarm nadal wraca, nie próbuję maskować kłopotu podnoszeniem progów w sterowniku na ślepo. To zwykle tylko opóźnia reakcję zabezpieczeń. Lepiej poprawić montaż, wymienić uszkodzony czujnik albo wezwać serwis, niż dopuścić do sytuacji, w której kocioł przez dłuższy czas pracuje bez realnej ochrony podajnika. Właśnie dlatego ten drobny element warto traktować jak część bezpieczeństwa, a nie tylko kolejny kabel w obudowie.
Jak nie zgubić problemu przy następnym przeglądzie podajnika
Najbardziej praktyczna zasada jest prosta: po każdym czyszczeniu, demontażu osłon albo wymianie elementów przy podajniku sprawdzam, czy czujnik wrócił dokładnie na swoje miejsce i czy nic nie zmieniło jego docisku do metalu. To zajmuje minutę, a potrafi oszczędzić wiele nerwów przy kolejnym rozruchu.
Jeżeli chcesz ograniczyć ryzyko fałszywych alarmów, pilnuj trzech rzeczy: dobrego kontaktu czujnika z obudową, porządku przy przewodach i regularnego czyszczenia strefy podawania paliwa. W kotłach na pellet bezpieczeństwo nie zależy od jednego elementu, ale właśnie ten mały czujnik bardzo często decyduje o tym, czy problem zostanie zatrzymany na czas. Gdy patrzę na awarie z tej kategorii, zwykle okazuje się, że najwięcej daje nie wymiana „na ślepo”, tylko spokojna kontrola miejsca montażu i całego otoczenia podajnika.
