Poprawne ustawienie czujnika spalin ma większe znaczenie, niż zwykle się wydaje. Od jego położenia zależy, czy kocioł dostanie wiarygodną informację o temperaturze lub ciągu, a więc czy zadziała ochrona przed przegrzaniem i cofaniem spalin. W tym tekście pokazuję, gdzie taki element montuje się w instalacji centralnego ogrzewania, czego unikać w kominie i jak nie pomylić go z czujką tlenku węgla.
Najważniejsze zasady montażu w skrócie
- Czujnik spalin montuje się zwykle w prostym odcinku rury spalinowej albo w gnieździe przewidzianym przez producenta, a nie w samym wylocie komina.
- Najlepszy odczyt daje miejsce blisko kotła, ale poza strefą zawirowań, kolan i wyczystek.
- Jeśli kocioł ma fabryczny czujnik albo zamkniętą automatykę, nie poprawia się jego położenia „na oko”, tylko trzyma instrukcji serwisowej.
- Czujnik spalin i czujka czadu to dwa różne urządzenia, mają inne zadanie i montuje się je w innych miejscach.
- Przy wspólnym przewodzie spalinowym albo po przeróbkach komina lepiej sprawdzić montaż z instalatorem lub kominiarzem.
Co ten czujnik naprawdę robi w kotłowni

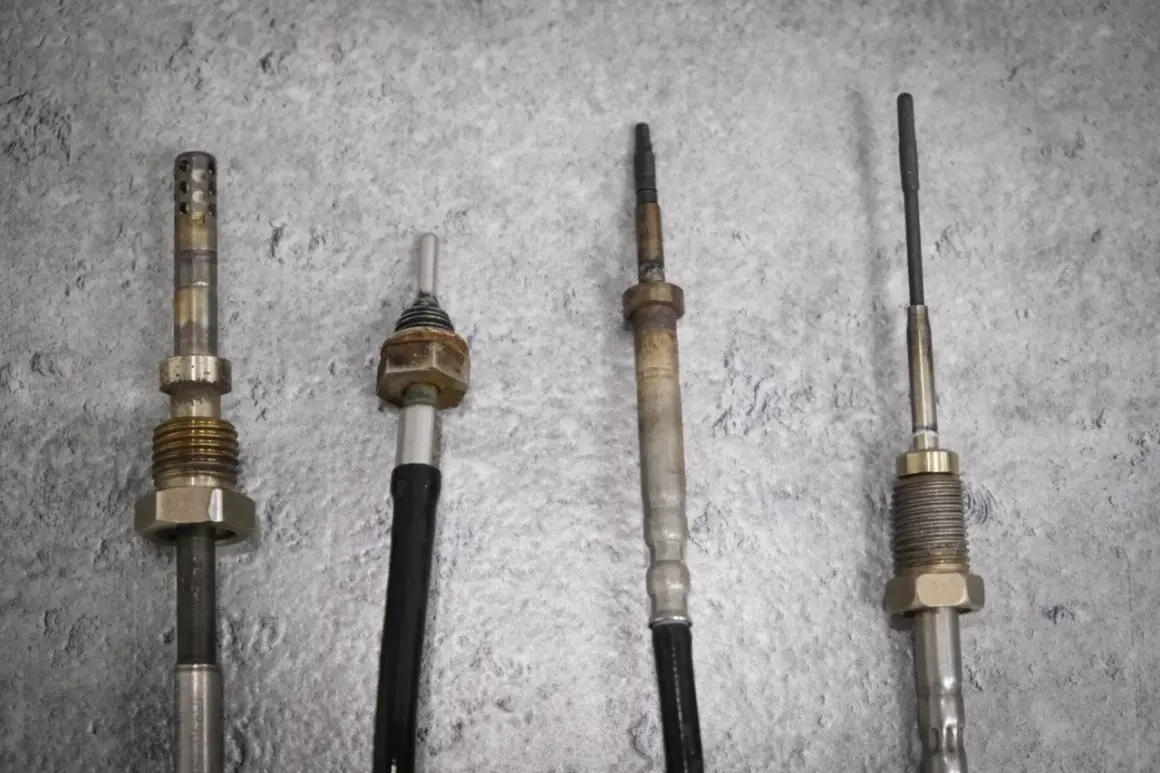

Ja w takich rozmowach zaczynam od rozróżnienia pojęć. W praktyce czujnik spalin oznacza najczęściej sondę temperatury spalin albo czujnik reagujący na zbyt wysoką temperaturę i nieprawidłową pracę przewodu spalinowego, ale nie jest to to samo co czujka czadu. Pierwszy element pilnuje pracy urządzenia, drugi chroni ludzi w pomieszczeniu.
Nie każdy kocioł wymaga osobnego montażu. W nowoczesnych urządzeniach czujnik bywa fabrycznie wbudowany w automatykę, a miejsce jego pracy jest przewidziane przez producenta. Jeśli tak jest, nie szukam „lepszego” punktu po swojemu, tylko trzymam się instrukcji serwisowej, bo tu o wyniku decydują milimetry i warunki przepływu spalin.
W instalacjach z piecem na pellet, drewnem, ekogroszek albo z kotłem gazowym rola takiego sensora jest podobna, ale sposób montażu potrafi się różnić. Z tego powodu najpierw patrzę na konstrukcję urządzenia, a dopiero potem na sam komin. To ważne także przy piecach kaflowych z nową automatyką, gdzie przewód spalinowy bywa modernizowany razem z całą instalacją.
Ten etap dobrze ustawia dalsze decyzje, bo od typu czujnika zależy, gdzie w ogóle można go zamontować bez ryzyka błędnych odczytów.
Gdzie zamontować go przy kotle i w kominie

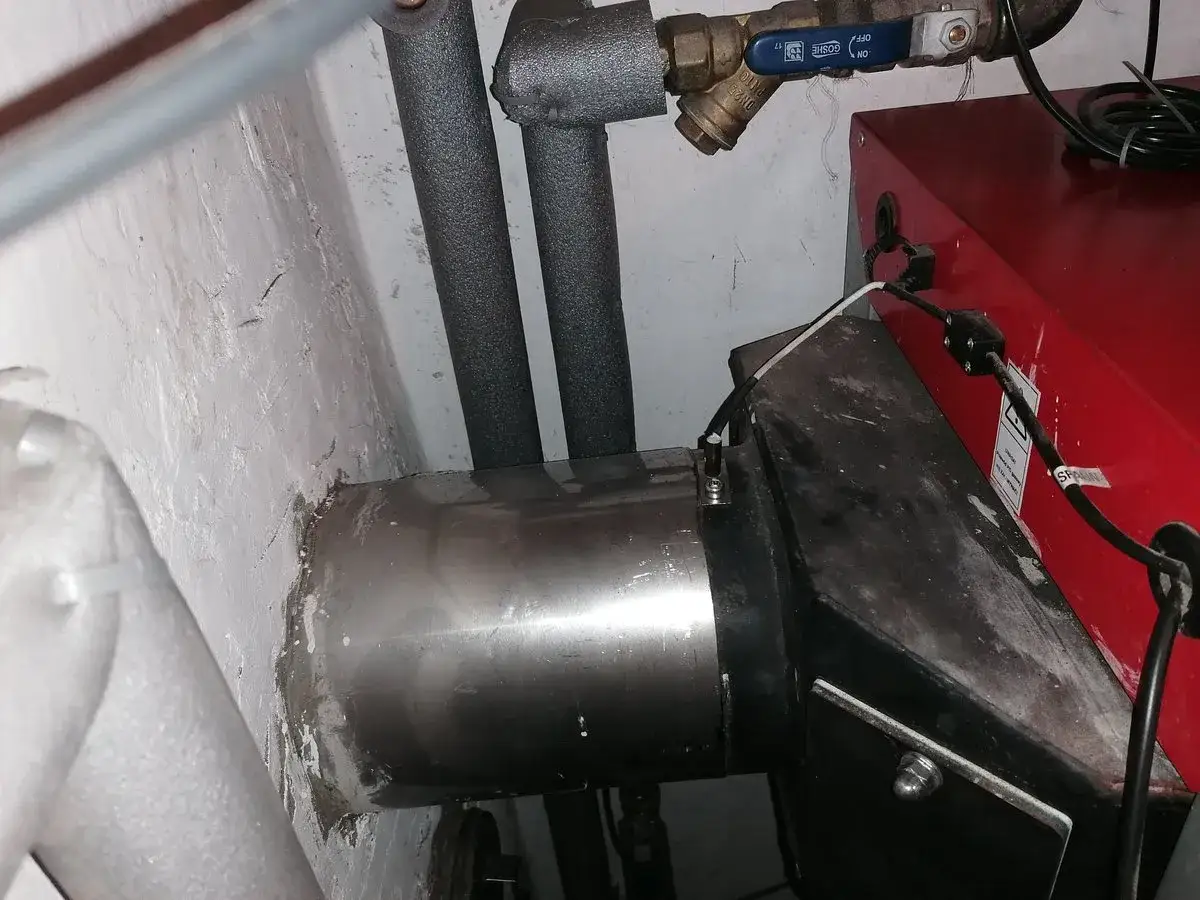

Najbezpieczniej montować czujnik tam, gdzie mierzy on temperaturę spalin możliwie blisko wyjścia z kotła, ale bez wchodzenia w strefę gwałtownych zawirowań. W praktyce dobrze sprawdza się prosty odcinek rury spalinowej, dedykowana tuleja pomiarowa albo miejsce wskazane przez producenta. Jako punkt odniesienia często pojawia się odległość rzędu dwóch średnic rury od kolektora spalin, ale traktuję to jako wskazówkę, nie uniwersalną regułę.
| Miejsce montażu | Kiedy ma sens | Dlaczego działa najlepiej |
|---|---|---|
| Prosty odcinek rury spalinowej za kotłem | Gdy producent nie wskazał osobnego gniazda | Odczyt jest stabilniejszy niż w kolanie i nie łapie przypadkowych skoków temperatury |
| Tuleja lub króciec montażowy | Gdy urządzenie ma przewidziany punkt pomiarowy | Czujnik pracuje na głębokości dobranej przez projektanta kotła |
| Miejsce połączenia przewodów spalinowych | Przy kilku źródłach ciepła na wspólnym przewodzie | Sensor widzi warunki w torze, którym faktycznie płyną spaliny |
| Wylot komina, daszek, czapa, kolano | Nigdy jako pierwszy wybór | W tych miejscach przepływ jest zaburzony, a pomiar bywa przypadkowy |
Jeżeli kilka urządzeń pracuje na wspólnym przewodzie, czujnik umieszcza się tam, gdzie spaliny rzeczywiście się łączą, a nie tam, gdzie najłatwiej zrobić otwór. W takich układach szczególnie ważne są szczelność i dostęp do przeglądu, bo później każdy błąd montażowy wychodzi szybciej niż w prostym układzie z jednym kotłem.
Nie montuję go w pierwszym możliwym miejscu zaraz za kolanem. Kolano, trójnik, wyczystka i odcinek z silnymi turbulencjami potrafią przekłamać wynik, przez co kocioł będzie reagował zbyt nerwowo albo z opóźnieniem. Jeśli producent przewidział mufę, używam mufy. Jeśli przewidział sondę wsuwaną, pilnuję głębokości osadzenia, bo to też wpływa na odczyt.
Ten wybór miejsca jest najważniejszy, ale sam montaż też łatwo zepsuć, więc następny krok to technika wykonania.
Jak go zamontować krok po kroku
Zaczynam od wyłączenia kotła i odczekania, aż przewód spalinowy ostygnie. Potem sprawdzam instrukcję urządzenia, bo to ona mówi, czy mam do czynienia z sondą wsuwaną, czujnikiem na obejmie czy elementem wkręcanym w gniazdo montażowe. Dopiero wtedy przygotowuję miejsce, a nie odwrotnie.
- Wybieram punkt montażowy zgodny z instrukcją i zaznaczam go na prostym odcinku rury.
- Jeśli trzeba, wykonuję otwór albo przygotowuję tuleję montażową, a krawędzie dokładnie oczyszczam z opiłków.
- Osadzam czujnik na takiej głębokości, jakiej wymaga producent. Zbyt płytki montaż zaniża odczyt, zbyt głęboki może wprowadzić go w strefę nadmiernego grzania.
- Uszczelniam przejście materiałem odpornym na temperaturę, ale nie blokuję samej sondy ani nie wciskam jej na siłę.
- Przewód prowadzę z dala od gorących powierzchni, ostrych krawędzi i miejsc serwisowych, żeby nie został przecięty przy czyszczeniu komina.
- Po uruchomieniu sprawdzam reakcję automatyki i obserwuję, czy czujnik nie zgłasza błędu zaraz po rozpaleniu.
Ważny detal: kabel lub przewód sygnałowy powinien być poprowadzony tak, aby nie dotykał rozgrzanej rury spalinowej. Zdarza się, że instalacja wygląda dobrze przez pierwsze tygodnie, a potem izolacja twardnieje i pęka właśnie od ciepła. To drobiazg, który później robi największy problem.
Jeśli w układzie jest więcej niż jeden element pomiarowy, zapisuję sobie ich funkcje. W kotłowni łatwo pomylić sondę spalin, czujnik temperatury wody i czujkę bezpieczeństwa, a każdy z nich odpowiada za coś innego. Takie pomyłki potem widać w komunikatach błędów, które wydają się przypadkowe, choć wynikają tylko z nieczytelnego montażu.
Najczęstsze problemy zaczynają się jednak nie od samego montażu, tylko od kilku powtarzalnych błędów, które łatwo przewidzieć.
Błędy montażowe, które psują odczyt
To jest ten fragment, w którym praktyka naprawdę wygrywa z teorią. Wiele awarii nie wynika z uszkodzonego czujnika, tylko z tego, że zamontowano go w złym miejscu albo bez myślenia o przepływie spalin. Gdybym miał wskazać najczęstsze potknięcia, wyglądałyby tak:
| Błąd | Co się dzieje | Jak zrobić to lepiej |
|---|---|---|
| Montaż w kolanie albo tuż za nim | Odczyt skacze i nie pokazuje rzeczywistej temperatury | Wybierz prosty odcinek przewodu lub miejsce wskazane przez producenta |
| Zbyt duża odległość od kotła | Czujnik reaguje z opóźnieniem | Trzymaj się punktu pomiarowego możliwie blisko źródła spalin |
| Montaż na czapie komina lub przy wylocie | Warunki zewnętrzne fałszują pomiar | Instaluj czujnik na przewodzie spalinowym, nie na zakończeniu komina |
| Kabel dotykający gorącej rury | Izolacja szybko się degraduje | Prowadź przewód w bezpiecznym dystansie od źródeł ciepła |
| Osadzenie w sadzy, pyle lub wilgoci | Kontakt czujnika z rurą jest gorszy, a wynik niestabilny | Przed montażem oczyść miejsce i zostaw dostęp do późniejszej kontroli |
| Brak dostępu serwisowego | Przy przeglądzie trzeba rozbierać pół instalacji | Wybierz punkt, do którego da się wrócić bez demontażu całego układu |
W praktyce to właśnie dostęp serwisowy bywa niedoceniany. Czujnik ma działać nie tylko dziś, ale też po czyszczeniu komina, po wymianie kotła albo po zmianie palnika. Jeśli po roku nie da się do niego dojść bez rozbierania obudowy, montaż był zrobiony pod chwilę, nie pod eksploatację.
To prowadzi do jeszcze jednej ważnej rzeczy, którą często wrzuca się do jednego worka z czujnikiem spalin, choć nie powinno się tego robić.
Czujnik spalin i czujka czadu to dwa różne urządzenia
To częste źródło nieporozumień: czujnik spalin nie zastępuje czujki czadu, a czujka czadu nie powie nic o jakości pracy kotła. Państwowa Straż Pożarna zaleca montaż czujki tlenku węgla na ścianie, zwykle 1,5-1,9 m nad podłogą i mniej więcej 1-3 m od źródła, które może emitować CO. To zupełnie inne miejsce niż przewód spalinowy.| Urządzenie | Co mierzy | Gdzie montować | Po co jest potrzebne |
|---|---|---|---|
| Czujnik spalin | Temperaturę spalin, a czasem warunki ciągu | Na przewodzie spalinowym albo w gnieździe przewidzianym przez producenta | Chroni kocioł i wspiera automatykę pracy |
| Czujka czadu | Tlenek węgla w powietrzu | Na ścianie w pomieszczeniu, zgodnie z zaleceniami montażowymi | Chroni ludzi przed zatruciem |
Ja traktuję te dwa urządzenia jako uzupełniające się, a nie zamienne. W kotłowni z piecem na paliwo stałe albo z gazowym urządzeniem grzewczym oba elementy mają sens, tylko każdy robi coś innego. I właśnie dlatego nie wolno przenosić zasad montażu z jednego na drugie.
Jeżeli ktoś pyta mnie, co jest ważniejsze, odpowiadam bez wahania: najpierw bezpieczna praca kotła i prawidłowy przewód spalinowy, potem ochrona użytkowników w pomieszczeniu. Te warstwy trzeba po prostu połączyć, a nie zastępować jedną drugą.
Na tym etapie warto też wiedzieć, kiedy nie upierać się przy samodzielnym montażu, tylko oddać sprawę specjaliście.
Kiedy lepiej wezwać instalatora albo kominiarza
Jeżeli instalacja jest prosta, instrukcja czytelna, a producent przewidział wyraźne miejsce pod czujnik, montaż bywa do zrobienia bez większej filozofii. Są jednak sytuacje, w których nie ryzykowałbym samodzielnych eksperymentów:
- gdy kocioł pracuje na wspólnym przewodzie spalinowym z innym urządzeniem;
- gdy komin był remontowany, wkładany był nowy wkład albo zmieniał się jego przekrój;
- gdy instalacja często zgłasza alarm przegrzania lub niestabilnego ciągu;
- gdy trzeba wiercić w przewodzie, spawać mufę albo ingerować w szczelność układu;
- gdy nie masz pewności, czy sensor jest typem wsuwanym, przykręcanym czy montowanym na obejmie.
Kominiarz oceni drożność, ciąg i stan przewodu, a instalator sprawdzi, czy automatyka kotła dostaje właściwy sygnał. Ja nie próbowałbym zastępować jednego drugim, bo to dwa różne spojrzenia na ten sam problem. Pierwszy dotyczy komina, drugi sterowania i bezpieczeństwa urządzenia.
To ma znaczenie szczególnie wtedy, gdy piec jest starszy, komin ma kilka załamań albo ktoś wcześniej przerabiał instalację bez dokumentacji. W takich układach jeden niepozorny błąd montażowy może dawać objawy, które wyglądają jak awaria elektroniki.
Na koniec zostawiam prostą listę rzeczy, które sprawdzam po montażu, żeby instalacja nie wróciła z problemem po pierwszym sezonie.
Co sprawdzić po montażu, żeby instalacja działała bez niespodzianek
- Czy sensor siedzi stabilnie i nie porusza się przy lekkim dotknięciu przewodu.
- Czy kabel nie styka się z gorącą rurą i nie jest przygnieciony przez obudowę.
- Czy po rozpaleniu nie pojawia się błąd związany z temperaturą spalin albo ciągiem.
- Czy miejsce montażu da się odkurzyć i obejrzeć przy przeglądzie kominiarskim lub serwisowym.
- Czy w kotłowni jest osobna czujka czadu ustawiona w odpowiednim miejscu, a nie tylko sam czujnik przy kotle.
Jeśli miałbym zostawić tylko jedną zasadę, byłaby bardzo prosta: czujnik ma mierzyć warunki pracy kotła, a nie przypadkowy fragment rury. Gdy trzymasz się instrukcji producenta, montujesz go w prostym odcinku przewodu albo w przewidzianym gnieździe i nie mylisz go z czujką czadu, instalacja jest po prostu bardziej przewidywalna i bezpieczna.
